КУЗОВ –

Люк <Съемный, с ручным приводом (поднимающийся)>

42-42

ЛЮК <СЪЕМНЫЙ, С РУЧНЫМ ПРИВОДОМ (ПОДНИМАЮЩИЙСЯ)>

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

12. СНЯТИЕ ПЕРЕДНЕГО ДРЕНАЖНОГО ШЛАНГА

/13. СНЯТИЕ ЗАДНЕГО ДРЕНАЖНОГО ШЛАНГА

Привяжите к концу дренажного шланга трос, обмотайте лентой место
соединения, затем вытащите дренажный шланг из салона автомобиля
со стороны пассажира.

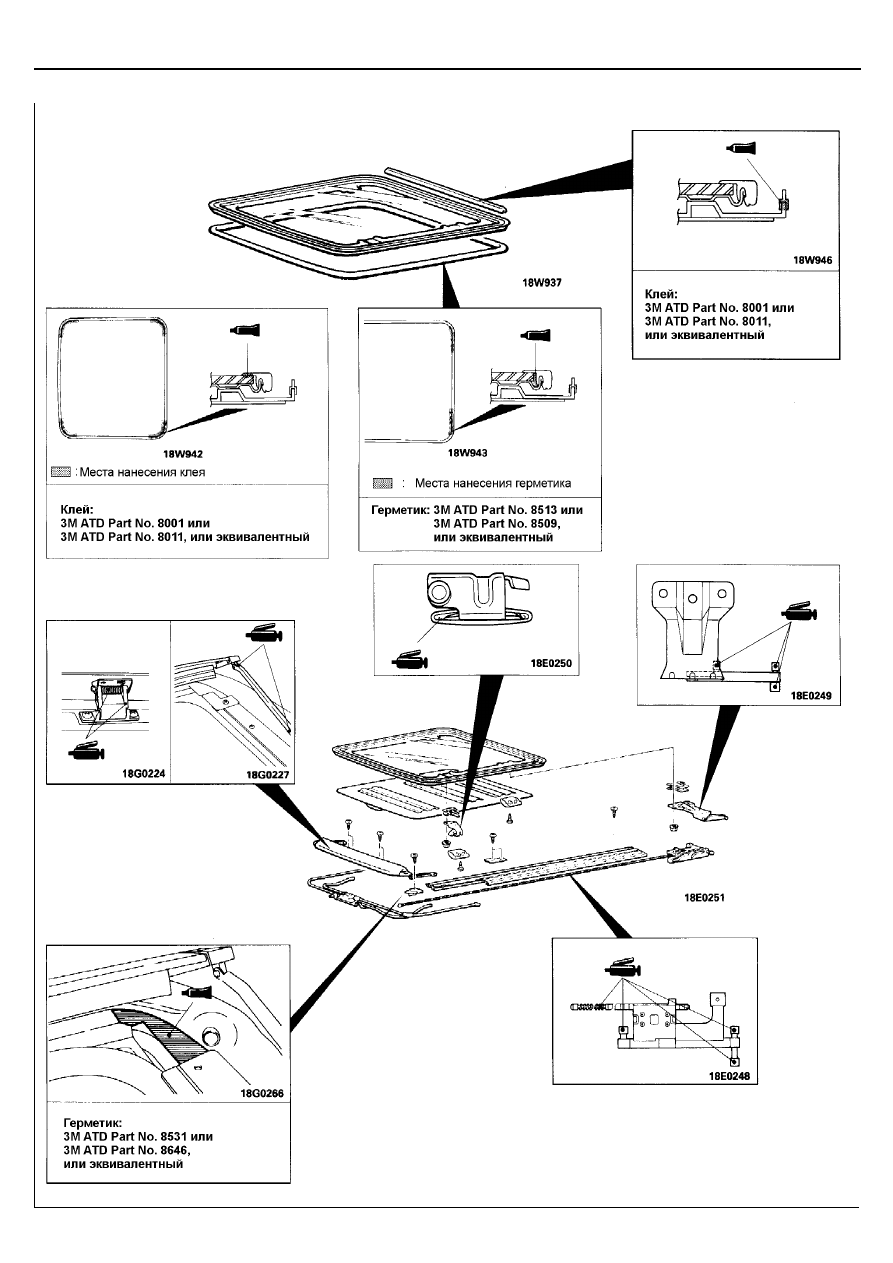

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

13. УСТАНОВКА ЗАДНЕГО ДРЕНАЖНОГО ШЛАНГА

/12. УСТАНОВКА ПЕРЕДНЕГО ДРЕНАЖНОГО ШЛАНГА

(1) Привяжите к концу дренажного шланга трос и обмотайте место

соединения лентой, чтобы на стыке не было неровностей.

(2) Вытягивая трос, вытяните дренажный шланг.
(3) Выдвиньте дренажный шланг относительно резиновой втулки, как

показано на рисунке.

•

Проверка герметичности люка

(Смотри страницу 42-7.)

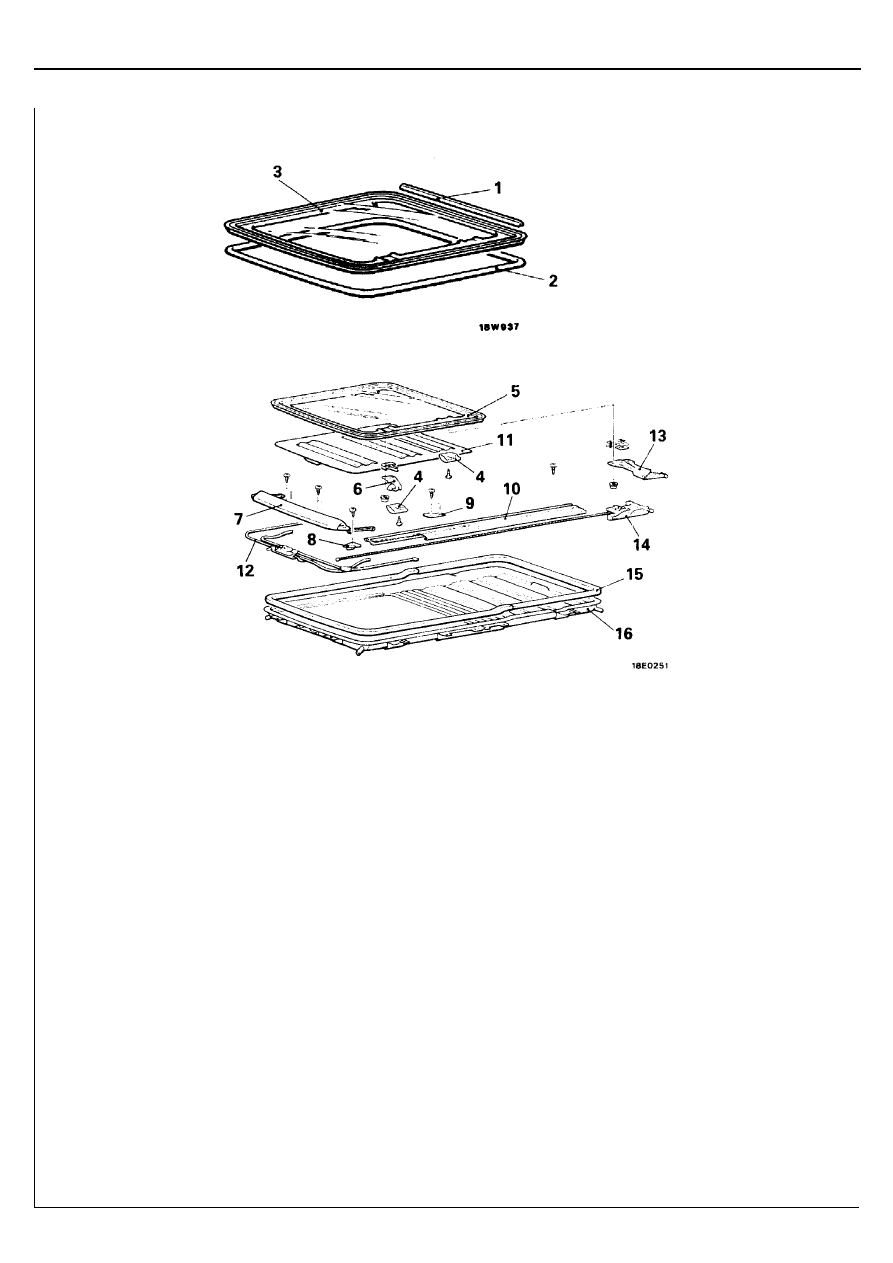

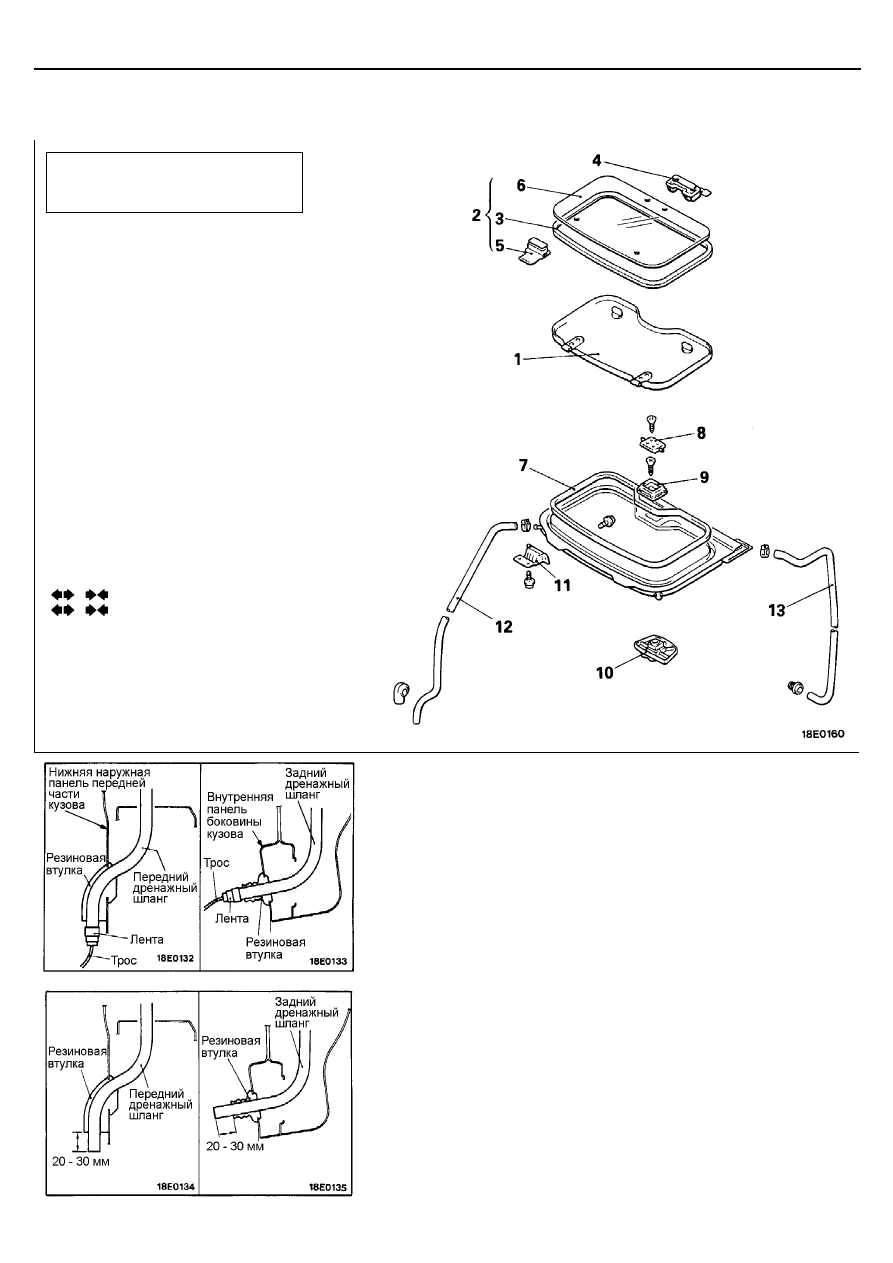

Последовательность снятия
1.

Шторка люка в сборе

2.

Стекло люка в сборе

3.

Уплотнитель

4.

Ограничитель открытия люка и защелка

5.

Наружняя петля люка ("папа")

6.

Стекло люка

7.

Внутренний уплотнитель люка

8.

Фиксатор защелки люка

9.

Держатель

10. Ручка регулятора открытия люка в сборе
11. Внутренняя петля люка ("мама")

•

Облицовка потолка
(Смотрите ГЛАВУ 52 – "Облицовка потолка".)

12. Передний дренажный шланг
13. Задний дренажный шланг

КУЗОВ –

Складная брезентовая крыша (CANVAS TOP)

42-43

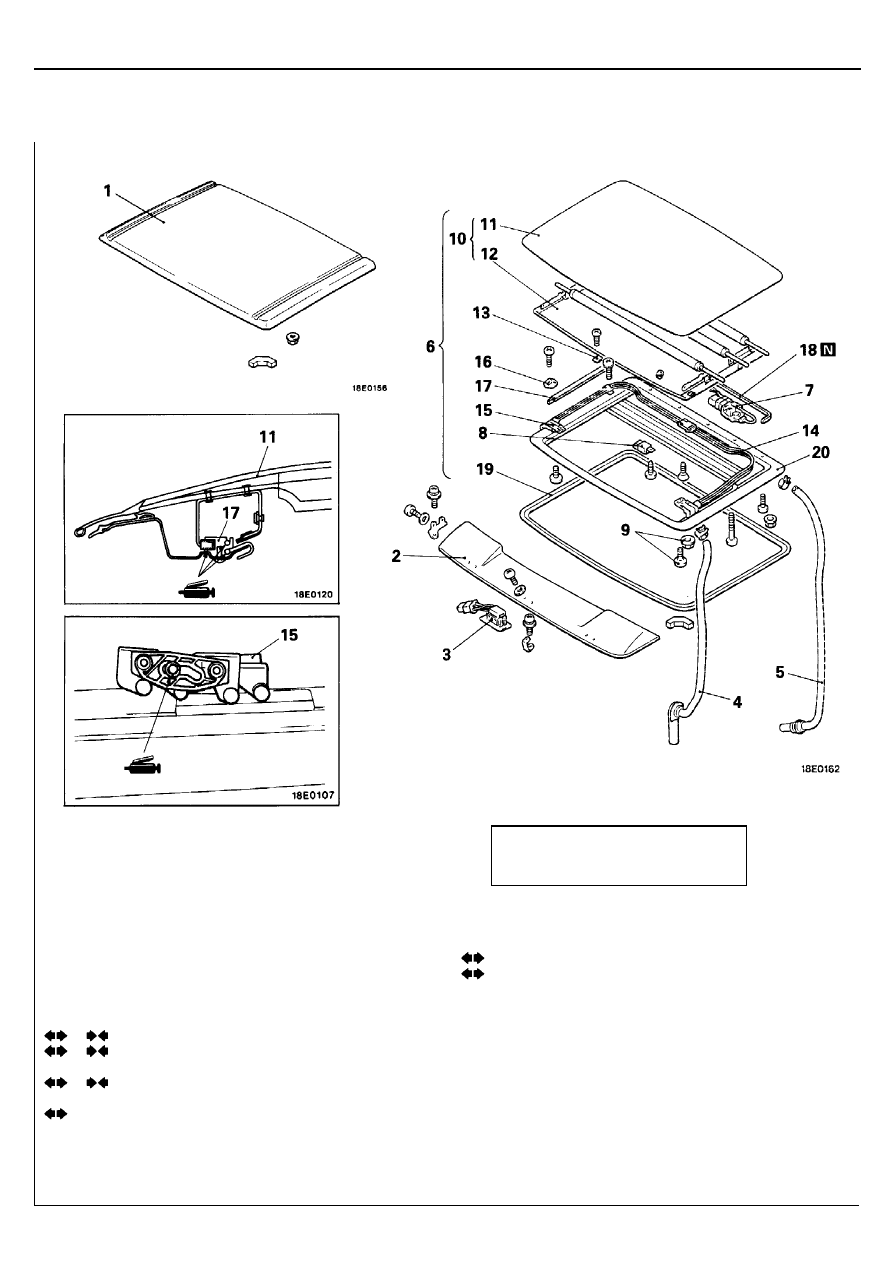

СКЛАДНАЯ БРЕЗЕНТОВАЯ КРЫША (CANVAS TOP)

СНЯТИЕ И УСТАНОВКА <ПЕРЕДНЯЯ ЧАСТЬ СКЛАДНОЙ КРЫШИ>

<Пластиковая крыша>

<Складная брезентовая крыша с электроприводом>

Последовательность снятия
пластиковой крыши

•

Облицовка потолка (Смотрите ГЛАВУ 52 –
"Облицовка потолка".)

1.

Панель крыши

Последовательность снятия брезентовой
крыши с электроприводом
2.

Дефлектор

3.

Переключатель положения брезентовой
крыши

•

Облицовка потолка (Смотрите ГЛАВУ 52 –
"Облицовка потолка".)

4.

Передний дренажный шланг

5.

Задний дренажный шланг

6.

Механизм складывания крыши в сборе

7.

Электродвигатель в сборе

8.

Электронный блок управления

9.

Гайка и винт крепления передней
направляющей крыши

10. Кожаная крыша и внутренняя кожаная

шторка в сборе

11. Кожаная крыша в сборе
12. Внутренняя кожаная шторка в сборе
13. Установочная пластина
14. Механизм привода крыши в сборе
15. Передняя направляющая в сборе
16. Боковая крышка направляющей
17. Боковая направляющая в сборе
18. Ограничительная лента
19. Уплотнитель
20. Подрамник в сборе

•

Проверка герметичности люка

(Смотрите страницу 42-7.)
