ПРОВЕРКА ГЕРМЕТИЧНОСТИ ЛЮКА

1.  Полностью закройте стекло люка или брезентовую крышу (canvas top).

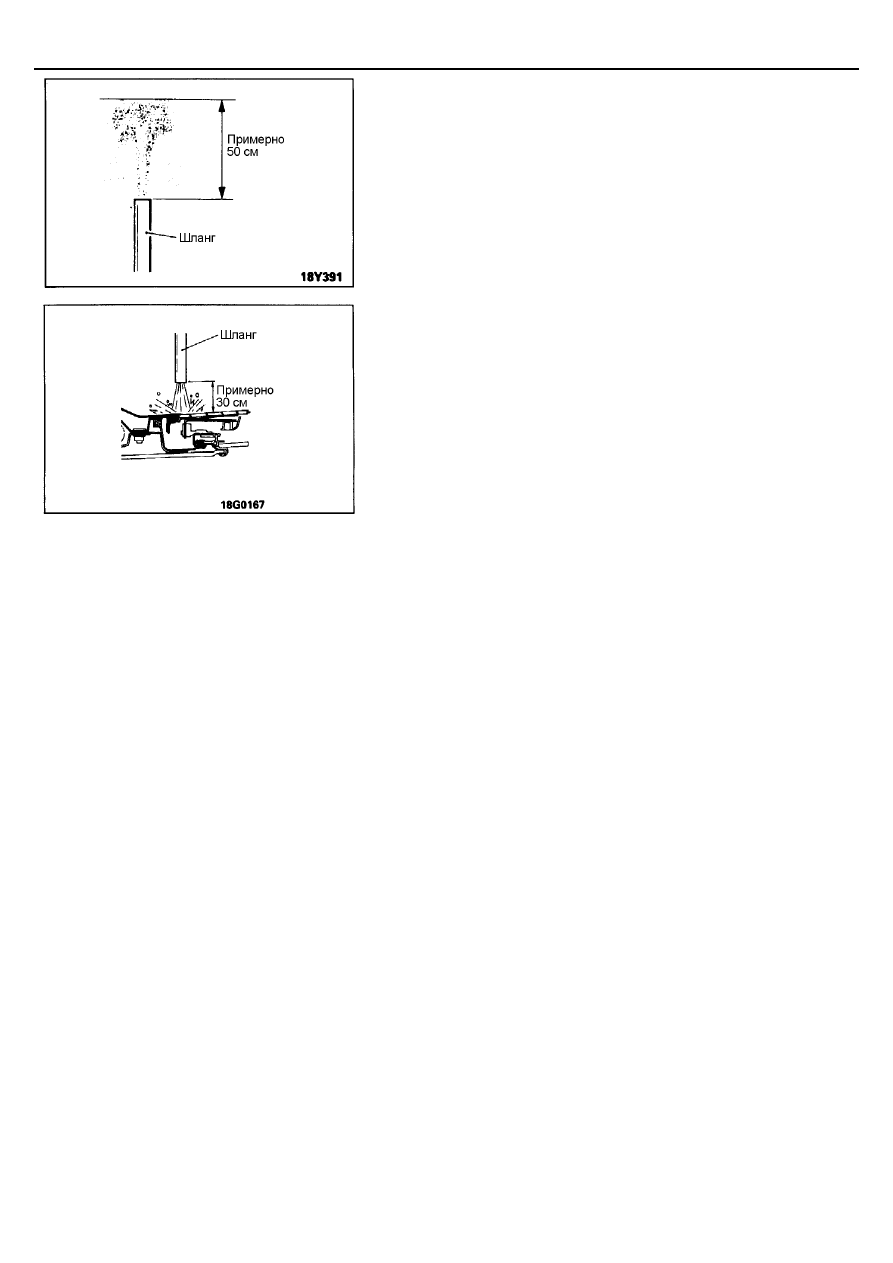

2.  Отрегулируйте давление воды таким образом, чтобы из

поставленного вертикально шланга струя воды поднималась на
высоту примерно 50 см.





3.  Установите шланг на высоте приблизительно 30 см над крышей

автомобиля и пролейте уплотнение люка струей воды в течение 5
минут или больше.

4.  Проверьте отсутствие протекания воды внутрь салона автомобиля

через уплотнители люка или через брезентовую крышу (canvas top).

5.  Если обнаружено протекание воды внутрь салона автомобиля, то

проверьте сливной шланг, места контакта уплотнителей и т.д.















© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





КУЗОВ –

  Опоры крепления кузова

42-8

ОПОРЫ КРЕПЛЕНИЯ КУЗОВА

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086

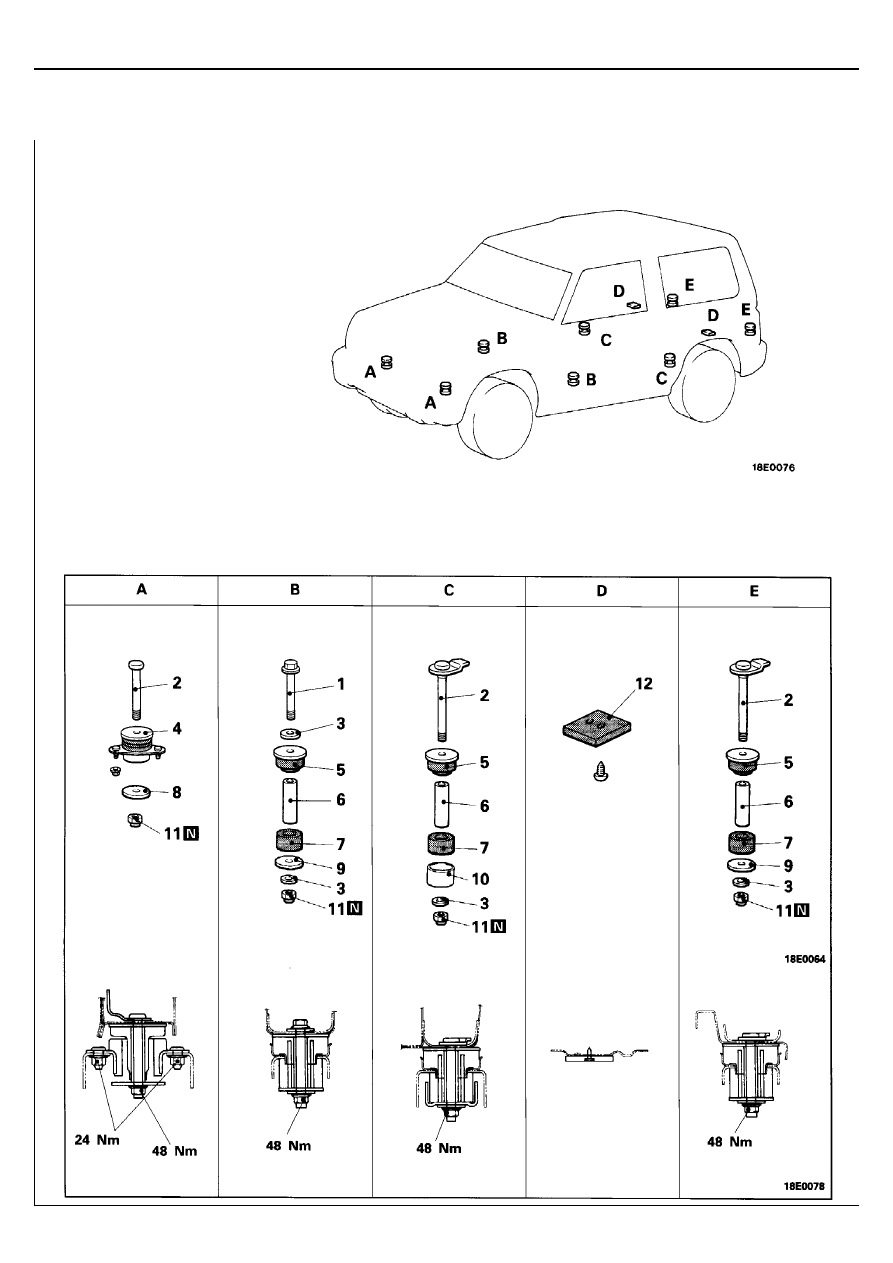

<2-х дверные модели>
1.  Специальный болт
2.  Монтажный болт
3.  Шайба
4.  Упругий элемент опоры кузова
5.  Упругий элемент опоры кузова "А"
6.  Втулка
7.  Упругий элемент опоры кузова "В"
8.  Пластина
9.  Шайба
10.  Ограничитель опоры кузова
11.  Самоконтрящаяся гайка
12.  Прокладка кузова






КУЗОВ –

  Опоры крепления кузова

42-9







© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086

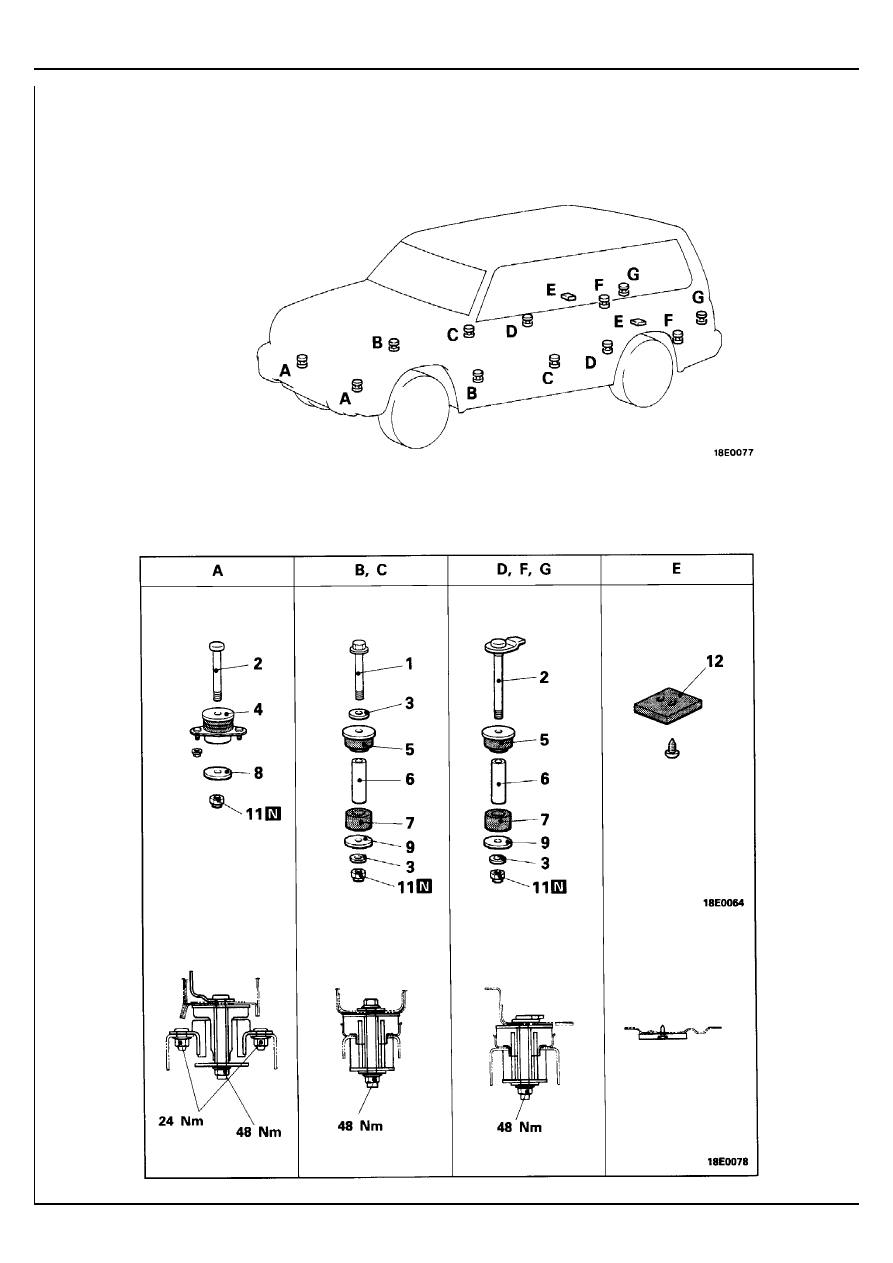

<4-х дверные модели>
1.  Специальный болт
2.  Монтажный болт
3.  Шайба
4.  Упругий элемент опоры кузова
5.  Упругий элемент опоры кузова "А"
6.  Втулка
7.  Упругий элемент опоры кузова "В"
8.  Пластина
9.  Шайба
11.  Самоконтрящаяся гайка
12.  Прокладка кузова






КУЗОВ –

  Капот

42-10

КАПОТ

СНЯТИЕ И УСТАНОВКА







ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

1.   УСТАНОВКА РЕЗИНОВЫХ ОПОР КАПОТА



Установите резиновые опоры капота, как показано на рисунке.


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Заключительные операции после установки капота

•

Регулировка капота (Смотрите страницу 42-5)

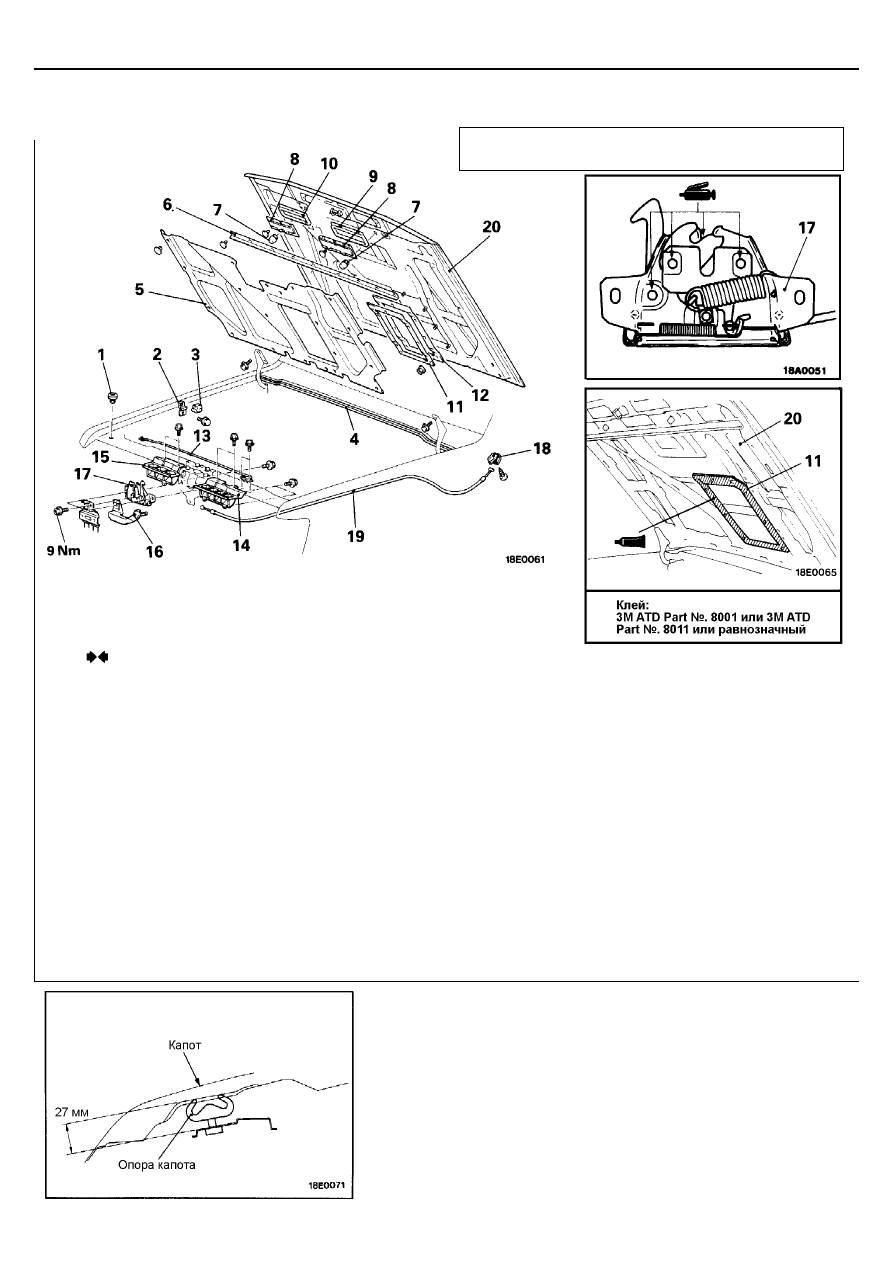

Последовательность снятия замка капота,
воздухозаборников промежуточного охладителя
наддувочного воздуха и троса открытия замка капота



  1.  Резиновые опоры капота

2.  Кронштейн бокового держателя капота
3.  Боковой держатель капота
4.  Задний уплотнитель капота
5.  Теплозащита капота <Кроме модели 2400>
6.  Передний уплотнитель капота
7.  Ограничитель
8.  Пластина <Модель 2400>
9.  Уплотнитель левого воздухозаборника

промежуточного охладителя наддувочного
воздуха*

10.  Уплотнитель правого воздухозаборника

промежуточного охладителя наддувочного
воздуха*

11.  Пластина уплотнителя воздухозаборника

для промежуточного охладителя
наддувочного воздуха*

12.  Уплотнитель воздухозаборника для

промежуточного охладителя наддувочного
воздуха*

13.  Стойка (держатель) капота





•

Решетка радиатора

14.  Левый воздухозаборник промежуточного

охладителя наддувочного воздуха*

15.  Правый воздухозаборник промежуточного

охладителя наддувочного воздуха*

16.  Защитный элемент троса открытия замка

капота

17.  Замок капота
18.  Ручка открытия замка капота
19.  Трос открытия замка капота
Последовательность снятия капота

•

Соединение трубки омывателя ветрового
стекла (Смотрите ГЛАВУ 51 – "Очиститель и
омыватель ветрового стекла".)

20.  Капот
ПРИМЕЧАНИЕ
* :   Автомобили с промежуточным охладителем

наддувочного воздуха.
