Mitsubishi Pajero (1991-1998 год). Руководство - часть 376

КУЗОВ –

Технические характеристики

42-3

Наименование

Технические данные

Реле электропривода стеклоподъемника

Предельное значение силы тока

А 20

Номинальная сила тока катушки индуктивности

А 0,2

или меньше

Перепад напряжений между клеммами
(при 12 В и номинальной силе тока)

0,3 или меньше

Блок управления блокировкой замков дверей

Рабочий диапазон (изменения) напряжений

10 – 16

Потребляемый ток (в нерабочем состоянии)

мА 3

или меньше

Привод блокировки замка передней боковой двери

Предельное значение силы тока (при 12 В)

2,5 – 4,5

Рабочий диапазон (изменения) напряжений

В 9

–

*Время выключения (при 12 В)

Секунды

5 – 30

Привод блокировки замка задней боковой двери

Предельное значение силы тока (при 12 В)

2,5 – 4,5

Рабочий диапазон (изменения) напряжений

В 9

–

*Время выключения (при 12 В)

Секунды

5 – 30

ПРИМЕЧАНИЕ
* : Время выключения – это время, расходуемое на достижение силы тока 0,5 А после включения.

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Ход внутренней ручки двери

мм 4

–

Передние и задние боковые двери 3

–

Ход наружной ручки двери,
мм

Задняя дверь

2 – 8

Сдвижной люк с электроприводом

40 – 50

Усилие проскальзывания
муфты электродвигателя
привода, Н

Брезентовая крыша (CANVAS TOP)

45 – 55

Сопротивление перемещению люка

Н 200

ГЕРМЕТИКИ И КЛЕЙ

Место применения

Рекомендуемый герметик и клей

Примечание

Уплотнитель воздухозаборника для
промежуточного охладителя наддувочного воздуха
Водоотводящий желоб
Уплотнитель стекла люка
Уплотнитель съемной брезентовой крыши

3М ATD Part № 8001 или 3М ATD Part №
8011, или эквивалентный

Drying adhesive
(застывающий в твердое
состояние клей)

Переднее крыло

Брызгозащитный щиток
Водонепроницаемая пленка

3М ATD Part № 8626, или эквивалентный

Клейкая лента

3М Super Fast Urethan Auto Glass Sealant
Part № 8609 (клей для вклейки
автомобильных стекол) или эквивалентный

–

Ветровое стекло
Стекло окна задней боковины кузова

3М Super Fast Urethan Primer Part № 8608
(грунтовое покрытие) или эквивалентный

© Mitsubishi Motors Corporation Feb. 1991

PWJE9086

КУЗОВ –

Технические характеристики /

Специальные инструменты

42-4

Место применения

Рекомендуемый герметик и клей

Примечание

3М ATD Part № 8513 или эквивалентный Drying

sealant

(застывающий

в твердое состояние
герметик)

Уплотнитель стекла люка

3М ATD Part № 8509 или эквивалентный

Non-drying sealant (не
застывающий герметик)

Крышка направляющей люка

3М ATD Part № 8531 или 3М ATD Part №
8646, или эквивалентный

Герметик для элементов
кузова

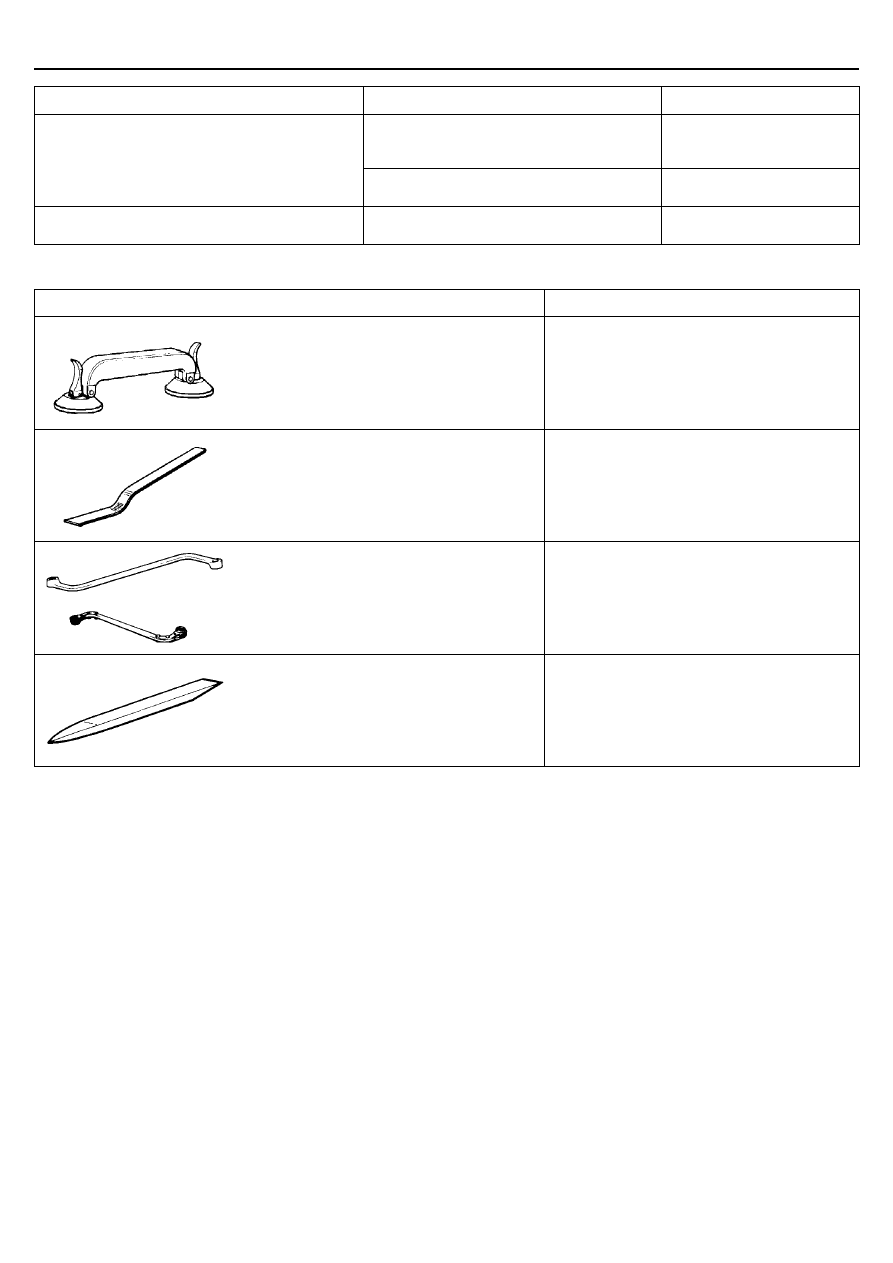

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

MB990480

Держатель стекла

Снятие и установка ветрового стекла

MB 990449

Съемник молдинга
стекла

Снятие молдинга стекла

MB 990900 или
MB991164

Регулировочный ключ
установки двери

Регулировка установки двери в проеме кузова

MB 990784

Съемник деталей
отделки

Снятие молдинга стекла и внутренней
облицовки салона

© Mitsubishi Motors Corporation Feb. 1991

PWJE9086

КУЗОВ –

Технические операции на автомобиле

42-5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

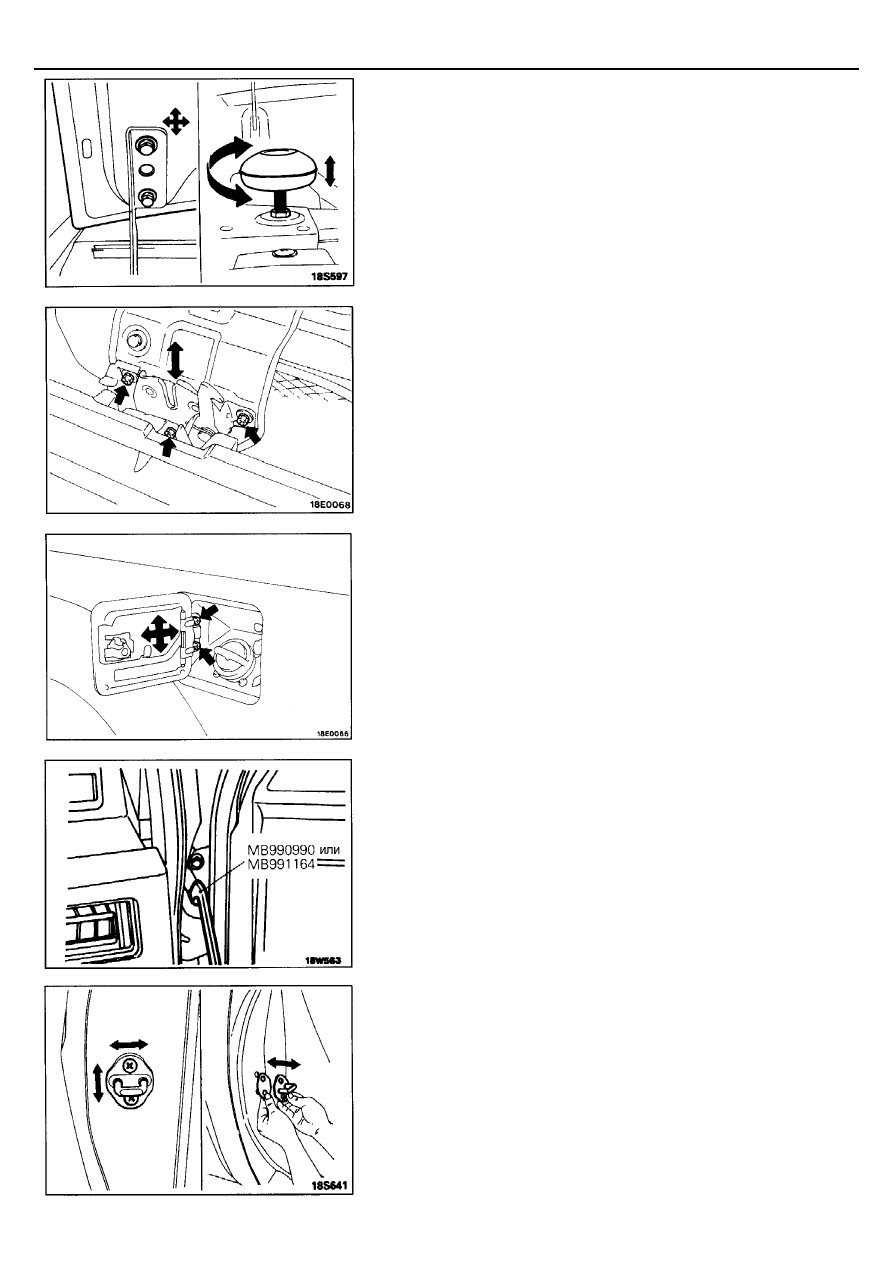

РЕГУЛИРОВКА КАПОТА

1. Ослабьте болты крепления капота и, перемещая капот, отрегулируйте

его положение таким образом, чтобы зазор со всех сторон был
одинаковым.

2. Поворачивая резиновые опоры капота, отрегулируйте высоту

расположения капота.

3. Ослабьте болты крепления замка капота и, перемещая замок капота,

отрегулируйте относительное положение замка и фиксатора замка
капота.

РЕГУЛИРОВКА ЛЮЧКА ЗАЛИВНОЙ
ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

Ослабьте винты крепления лючка заливной горловины топливного бака и
отрегулируйте положение лючка заливной горловины так, чтобы зазор
между лючком заливной горловины и кузовом был одинаковым по всему
периметру лючка.

РЕГУЛИРОВКА ПЕРЕДНЕЙ И ЗАДНЕЙ
БОКОВЫХ ДВЕРЕЙ

1. При помощи специального инструмента ослабьте болты крепления

петли двери к кузову и затем отрегулируйте зазор между дверью и
кузовом так, чтобы зазор был одинаковым по всему периметру двери.
Внимание
Приклейте защитную ленту на поверхность прилегания двери и
поверхности вокруг петли двери на кузове.

2. Если дверь была заменена, то ослабьте болты крепления петли на

двери и отрегулируйте положение панели передней двери
относительно крыла автомобиля.

3. Ослабьте винты крепления фиксатора замка двери и отрегулируйте

положение дверной панели.

4. Увеличивая или уменьшая количество прокладок фиксатора замка

двери и, перемещая фиксатора замка двери, отрегулируйте
зацепление замка и фиксатора замка двери.

PWJE9086

КУЗОВ –

Технические операции на автомобиле

42-6

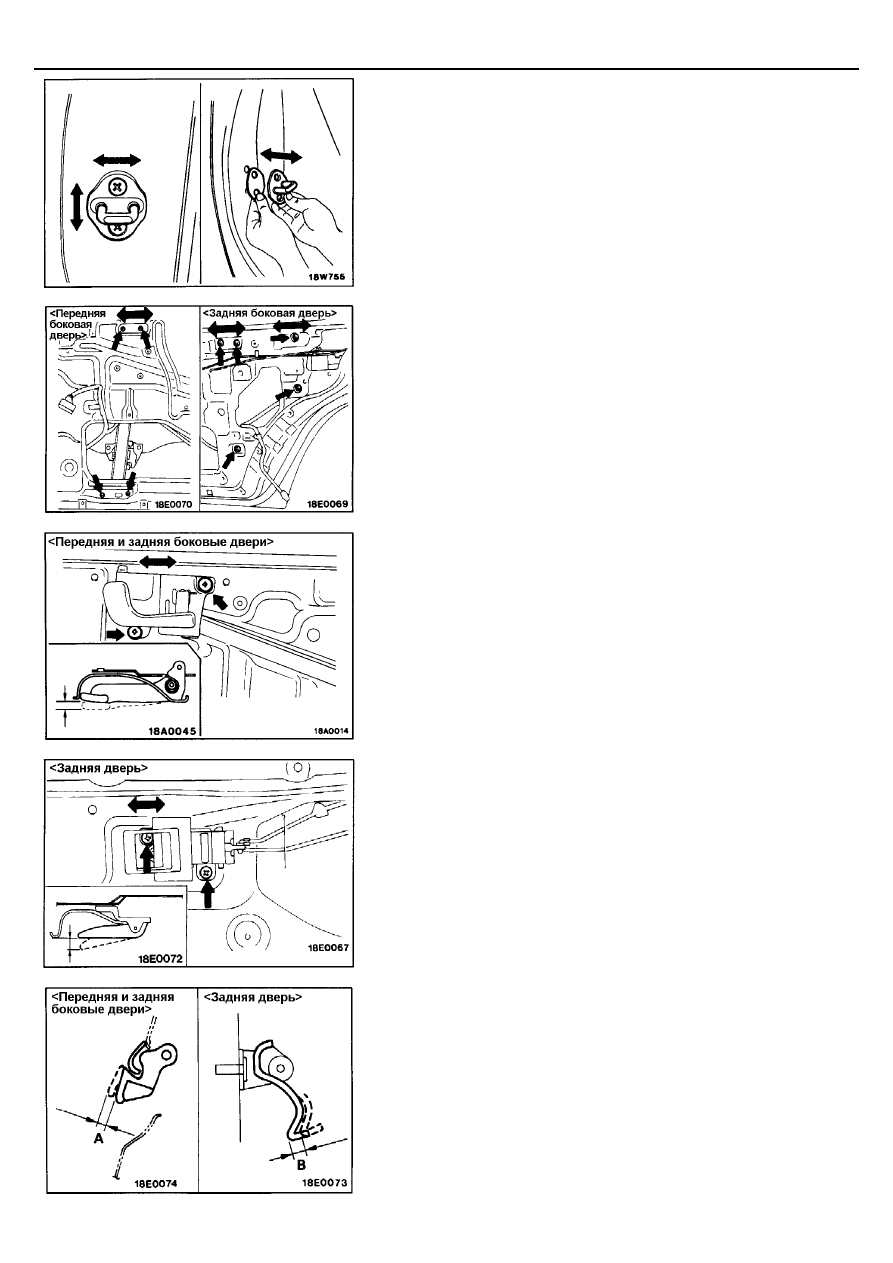

РЕГУЛИРОВКА ЗАДНЕЙ ДВЕРИ

1. Ослабив винты крепления фиксатора замка двери и, перемещая

фиксатор, отрегулируйте положение задней двери в проеме кузова
автомобиля.

2. Увеличивая или уменьшая количество прокладок фиксатора замка

двери, отрегулируйте зацепление замка и фиксатора замка двери.

РЕГУЛИРОВКА СТЕКЛА ДВЕРИ

Проверьте плавность перемещения стекла двери вдоль направляющего
желобка при подъеме и опускании стекла до крайних положений. В случае
возникновения отклонений произведите регулировку следующим образом.
1. Снимите внутреннюю облицовку двери и водонепроницаемую

пленку. (Смотрите страницу 42-25.)

2. Ослабьте болты крепления стеклоподъемника в сборе и, перемещая

кронштейн вверх и вперед, отрегулируйте угол наклона стекла.

3. Ослабьте болт крепления центральной направляющей задней

боковой двери и, перемещая ее вперед и назад, отрегулируйте
положение стекла.

РЕГУЛИРОВКА ХОДА ВНУТРЕННЕЙ РУЧКИ
ДВЕРИ

1. Снимите внутреннюю облицовку двери и водонепроницаемую

пленку. (Смотрите страницу 42-25, 35.)

2. Ослабьте винты крепления кронштейна внутренней ручки двери и,

перемещая кронштейн вперед или назад, отрегулируйте величину
хода ручки так, чтобы она соответствовала номинальному значению.
Номинальное значение: 4 – 10 мм

РЕГУЛИРОВКА ХОДА НАРУЖНОЙ РУЧКИ
ДВЕРИ

Если хода наружной ручки двери не соответствует номинальному
значению, то проверьте, и в случае необходимости замените, наружную
ручку двери или замок двери в сборе.
Номинальное значение: (А) 3 – 12 мм

(В) 2 – 8 мм

PWJE9086
