Mitsubishi Pajero (1991-1998 год). Руководство

РУЛЕВОЕ УПРАВЛЕНИЕ –

Рычаги и тяги рулевого управления

37-43

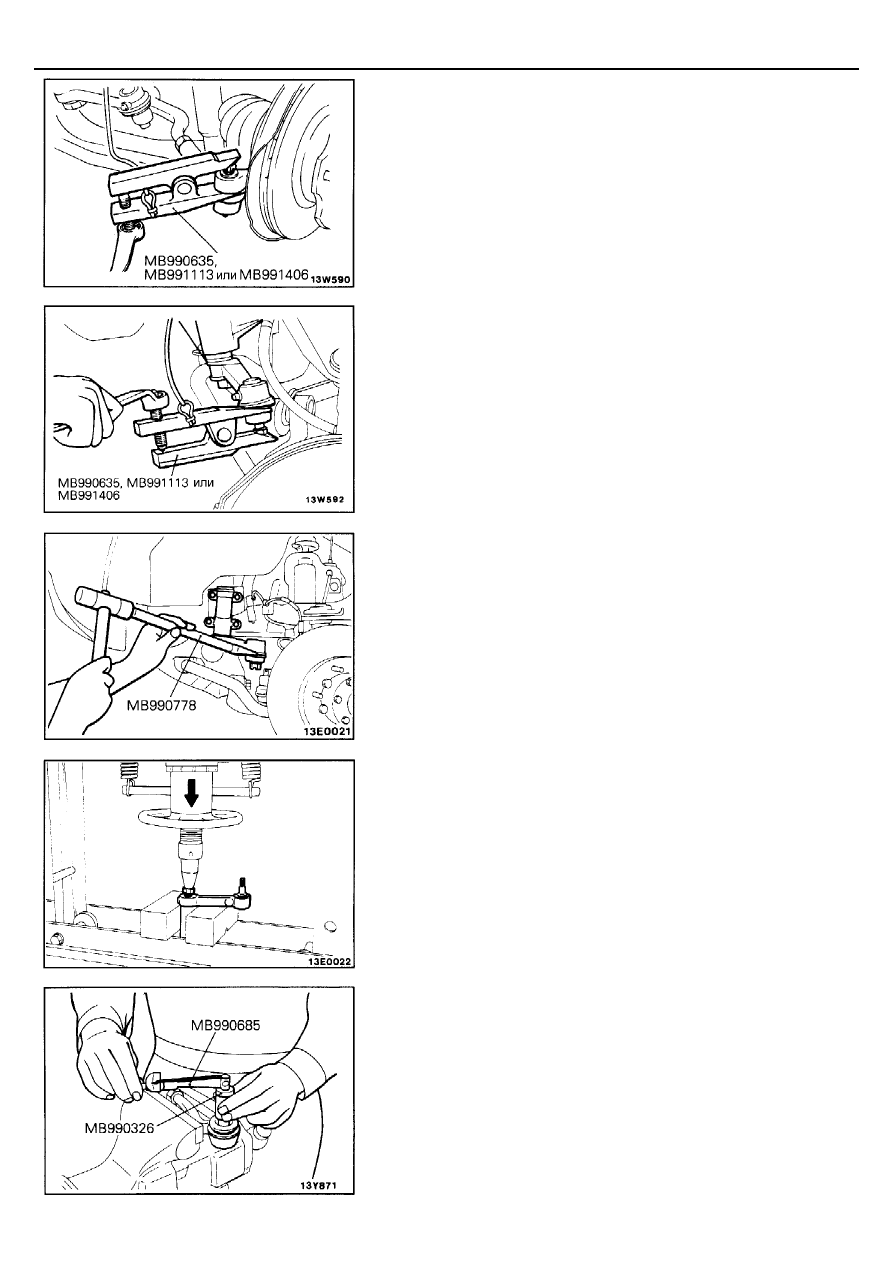

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. ОТСОЕДИНЕНИЕ БОКОВОЙ РУЛЕВОЙ ТЯГИ

Внимание
1. Для предотвращения отскакивания съемника, необходимо

предварительно привязать его шнуром.

2. Не отворачивайте полностью гайку с пальца шарового

шарнира.

7. ОТСОЕДИНЕНИЕ СРЕДНЕЙ РУЛЕВОЙ ТЯГИ

<Со стороны рулевой сошки>
Внимание
1. Для предотвращения отскакивания съемника, необходимо

предварительно привязать его шнуром.

2. Не отворачивайте полностью гайку с пальца шарового

шарнира.

<Со стороны маятникового рычага>
С помощью специального инструмента и молотка снимите среднюю
тягу с маятникового рычага.
Внимание
Не отворачивайте полностью гайку с пальца шарового шарнира.

9. СНЯТИЕ МАЯТНИКОВОГО РЫЧАГА

С помощью специального приспособления (пресс с верстаком)
снимите маятниковый рычаг

Внимание
Не отворачивайте полностью гайку с пальца шарового шарнира.

ПРОВЕРКА

МОМЕНТ НАЧАЛА ВРАЩЕНИЯ ШАРОВОГО ШАРНИРА

Номинальные значения:

Наконечник боковой рулевой тяги: 1 – 3 Нм
Маятниковый рычаг: 0,5 – 2,0 Нм

РУЛЕВОЕ УПРАВЛЕНИЕ –

Рычаги и тяги рулевого управления

37-44

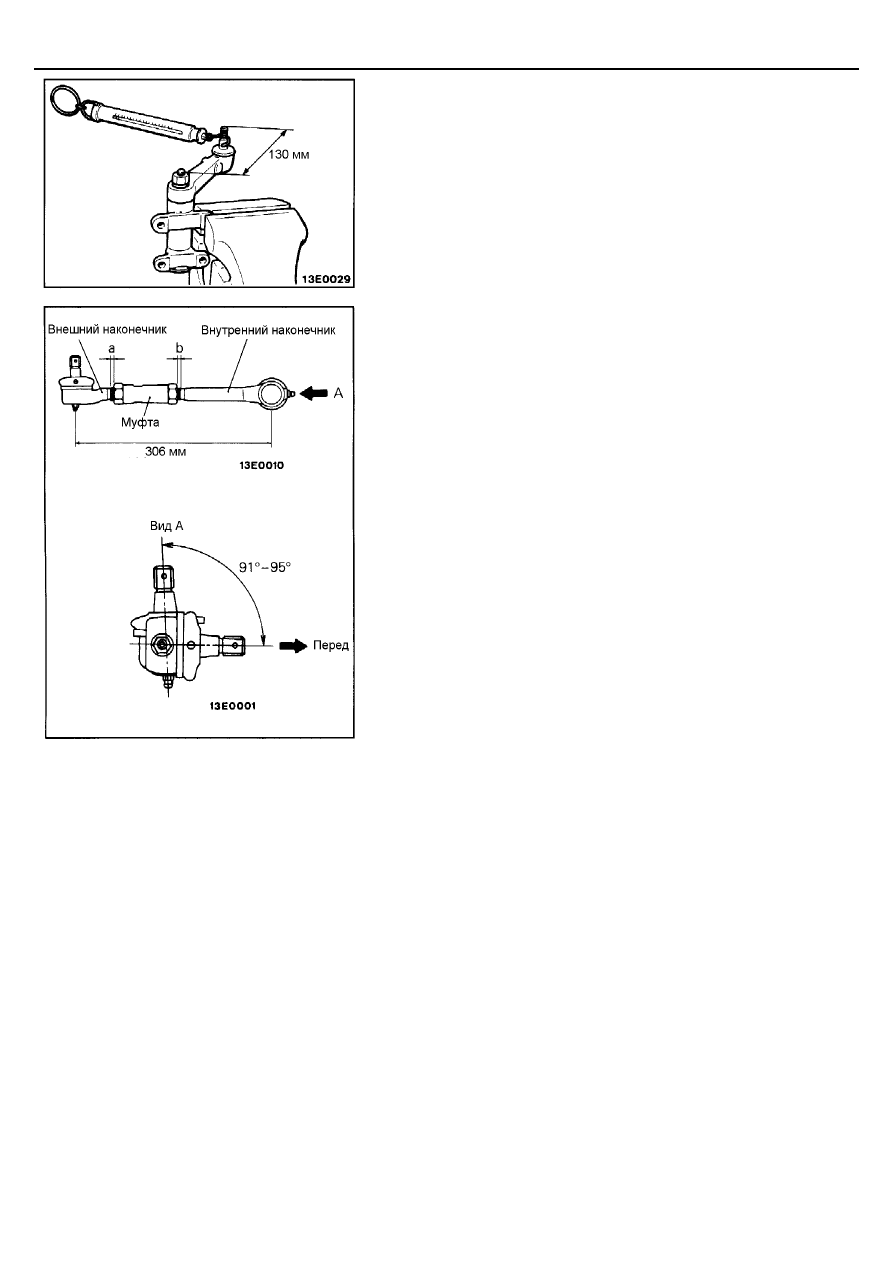

МОМЕНТ НАЧАЛА ВРАЩЕНИЯ МАЯТНИКОВОГО РЫЧАГА

Номинальное значение: 0,3 – 2,0 Нм [2,3 – 15,4 Н]

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4. УСТАНОВКА РЕГУЛИРОВОЧНОЙ МУФТЫ

/ 3. УСТАНОВКА ВНУТРЕННЕГО НАКОНЕЧНИКА
БОКОВОЙ ТЯГИ / 2. УСТАНОВКА ВНЕШНЕГО
НАКОНЕЧНИКА БОКОВОЙ ТЯГИ

(1) Установите наконечники и регулировочную муфту боковой тяги,

как показано на рисунке.
ПРИМЕЧАНИЕ
На рисунке показана левая боковая рулевая тяга в сборе.
Правая боковая рулевая тяга собирается симметрично.

(2) Поворотом регулировочной муфты отрегулируйте расстояния "a"

и "b" так, чтобы разница между ними была 1,5 мм или меньше,
после чего предварительно затяните контргайки регулировочной
муфты.
ПРИМЕЧАНИЕ
Окончательная затяжка контргаек проводится после установки
боковых рулевых тяг в сборе на автомобиль и регулировки
схождения передних колес.

42-1

КУЗОВ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............3
Герметики и клей ...............................................................3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ..................... 4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ .............................................. 5

Регулировка капота ...........................................................5
Регулировка лючка заливной горловины
топливного бака .................................................................5
Регулировка передней и задней
боковых дверей .................................................................5
Регулировка задней двери ................................................6
Регулировка стекла двери ................................................6
Регулировка хода внутренней ручки двери .....................6
Регулировка хода наружной ручки двери ........................6
Проверка герметичности люка .........................................7

ОПОРЫ КРЕПЛЕНИЯ КУЗОВА .......................... 8

КАПОТ ................................................................ 10

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА ........................................ 11

КРЫЛО ............................................................... 12

ВЕТРОВОЕ СТЕКЛО ......................................... 13

СТЕКЛО ОКНА ЗАДНЕЙ БОКОВИНЫ
КУЗОВА ............................................................. 19

СТЕКЛО ЗАДНЕЙ ДВЕРИ .................................20

БОКОВАЯ ДВЕРЬ В СБОРЕ ............................23

ОБЛИЦОВКА БОКОВОЙ ДВЕРИ И
ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА .................25

СТЕКЛО БОКОВОЙ ДВЕРИ И
СТЕКЛОПОДЪЕМНИК ......................................27

ЗАМОК И РУЧКА БОКОВОЙ ДВЕРИ ...............30

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК
СТЕКЛА ДВЕРИ И УПЛОТНИТЕЛЬ
БОКОВОЙ ДВЕРИ .............................................33

ЗАДНЯЯ ДВЕРЬ В СБОРЕ ...............................34

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ И
ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА .................35

ЗАМОК И РУЧКА ЗАДНЕЙ ДВЕРИ ..................36

ЛЮК <СДВИЖНОЙ,
С ЭЛЕКТРОПРИВОДОМ> .................................37

ЛЮК <СЪЕМНЫЙ, С РУЧНЫМ
ПРИВОДОМ (ПОДНИМАЮЩИЙСЯ)> ..............42

СКЛАДНАЯ БРЕЗЕНТОВАЯ
КРЫША (CANVAS TOP) ....................................43

ТРУБЧАТЫЙ КАРКАС (ROLL BAR) .................48

© Mitsubishi Motors Corporation Feb. 1991

PWJE9068

КУЗОВ –

Технические характеристики

42-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Технические данные

Капот

Тип

С задним расположением петель, открывается
спереди

Передняя боковая дверь

Конструкция

С передним расположением петель, конструкция
с оконной рамой

Стеклоподъемник

С тросовым приводом

Система блокировки замка двери

Шток – вилка

Задняя боковая дверь

Конструкция

С передним расположением петель, конструкция
с оконной рамой

Стеклоподъемник

С тросовым приводом

Система блокировки замка двери

Шток – вилка

Задняя дверь

Конструкция

С правым расположением петель, конструкция с
оконной рамой

Система блокировки замка двери

Шток – вилка

Метод установки стекол

Ветровое стекло

Клееного типа

Стекло задней двери

Клееного типа

Толщина стекол

Ветровое стекло

мм 5,3

Стекло окна задней боковины кузова

мм 3,5*

, 4,0*

Стекло передней боковой двери

мм 3,5

Стекло задней боковой двери

мм 3,5

Стекло задней двери

мм 3,5

Стекло люка

мм 5,0

Тип рамы

С поперечинами

Электродвигатель привода стеклоподъемника

Тип

Тип с постоянным магнитом
(со встроенным прерывателем цепи)

Число оборотов без нагрузки

об/мин 75

или больше

Число оборотов под нагрузкой

об/мин

При нагрузке 1 Н

⋅

65 – 95

При нагрузке 2 Н

⋅

50 – 80

Предельное значение силы тока

А 34

или меньше

Направление вращения

По часовой стрелке и против часовой стрелки

Электродвигатель привода люка

Тип

Постоянного тока с ферритовым магнитом
(со встроенным прерывателем цепи)

Число оборотов без нагрузки

об/мин

155-195, 130-160*

Число оборотов под нагрузкой

об/мин

При нагрузке 1 Н

⋅

115-145*

При нагрузке 2 Н

⋅

110-150

Предельное значение силы тока

А 35

или меньше

Направление вращения

По часовой стрелке и против часовой стрелки

ПРИМЕЧАНИЕ
(1) *

: Сдвижного типа

(2) *

: Неподвижного типа

(3) *

: 2-х дверная модель со складной брезентовой крышей (CANVAS TOP)

PWJE9086
