РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-38-1

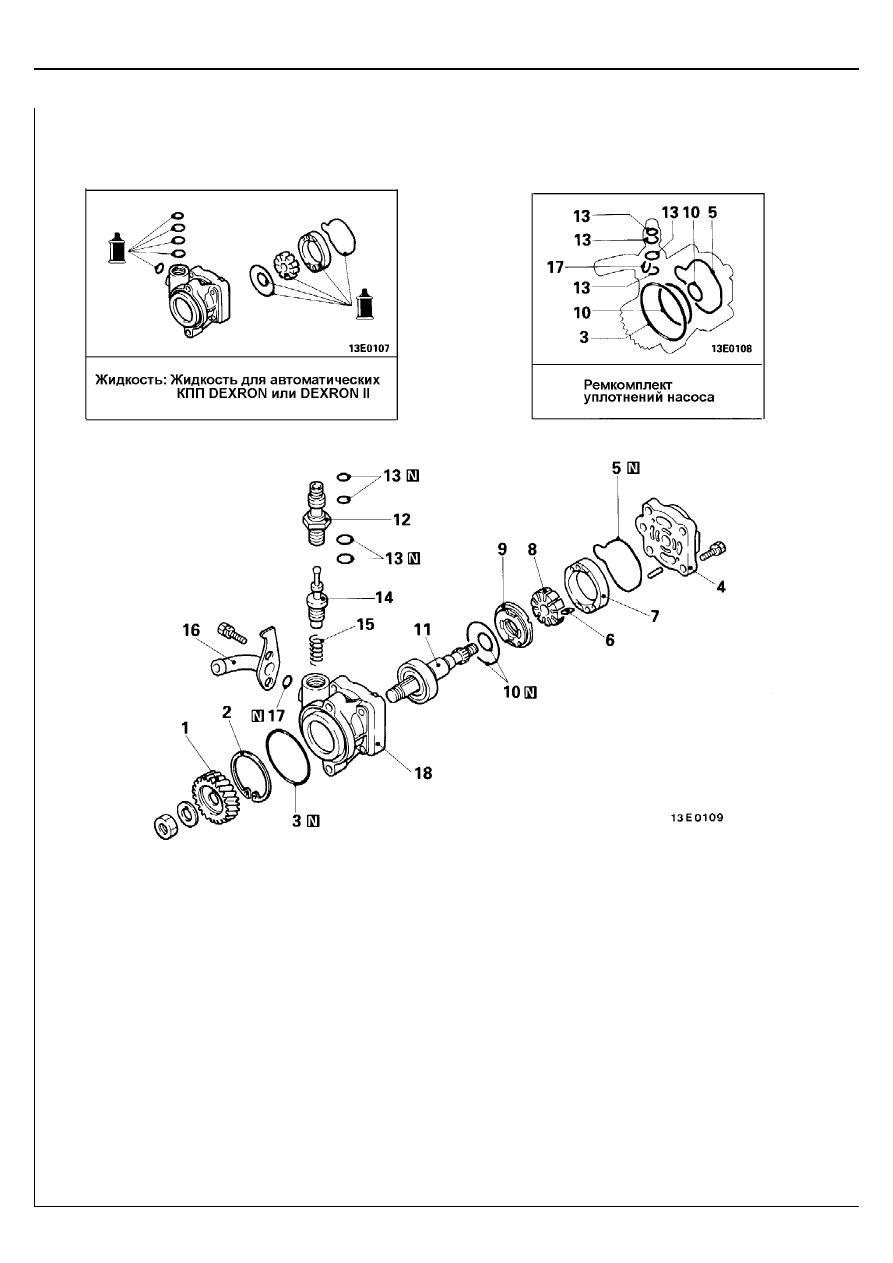

РАЗБОРКА И СБОРКА <2800D>

Последовательность разборки
1.  Шестерня привода насоса
2.  Стопорное кольцо
3.  Кольцевая прокладка
4.  Крышка насоса
5.  Кольцевая прокладка
6.  Лопасти
7.  Кулачковая шайба
8.  Ротор
9.  Боковая пластина
10.  Кольцевая прокладка
11.  Вал привода насоса

12.  Штуцер
13.  Кольцевая прокладка
14.  Клапан регулирования расхода жидкости
15.  Пружина клапана
16.  Соединительный фланец впускного шланга
17.  Кольцевая прокладка
18.  Корпус насоса

Внимание
Не допускается разборка клапана регулирования
расхода жидкости.

37-38-2

ПРИМЕЧАНИЕ

РУЛЕВОЕ УПРАВЛЕНИЕ –

Шланги гидросистемы усилителя

рулевого управления

37-39

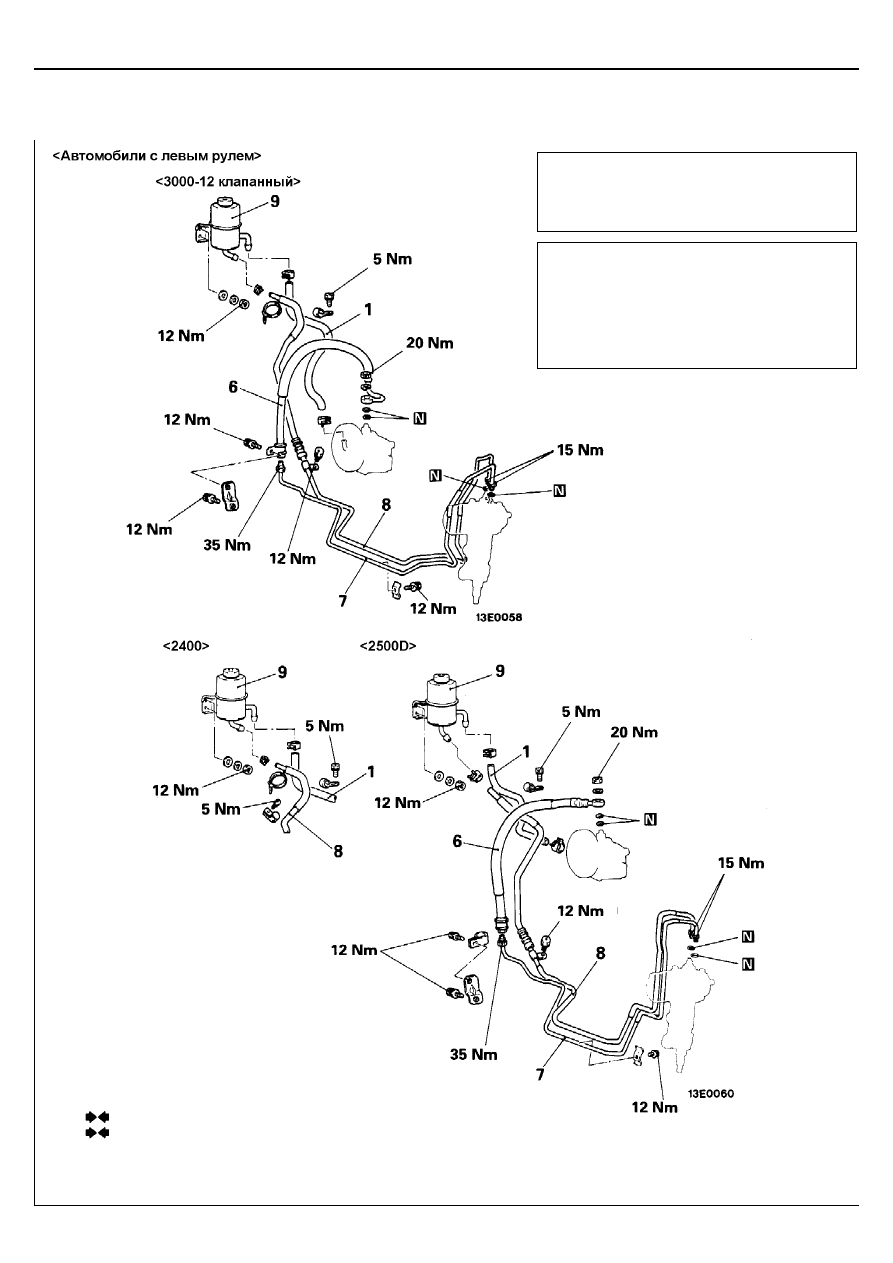

ШЛАНГИ ГИДРОСИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

1.  Впускной шланг
6.  Нагнетательный шланг
7.  Нагнетательная трубка
8.  Возвратная трубка
9.  Бачок гидросистемы усилителя

Предварительные операции

•



Слив рабочей жидкости гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-10.)

Заключительные операции:

•



Заливка рабочей жидкости гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-10.)

•



Удаление воздуха из гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-11.)

РУЛЕВОЕ УПРАВЛЕНИЕ –

Шланги гидросистемы усилителя

рулевого управления

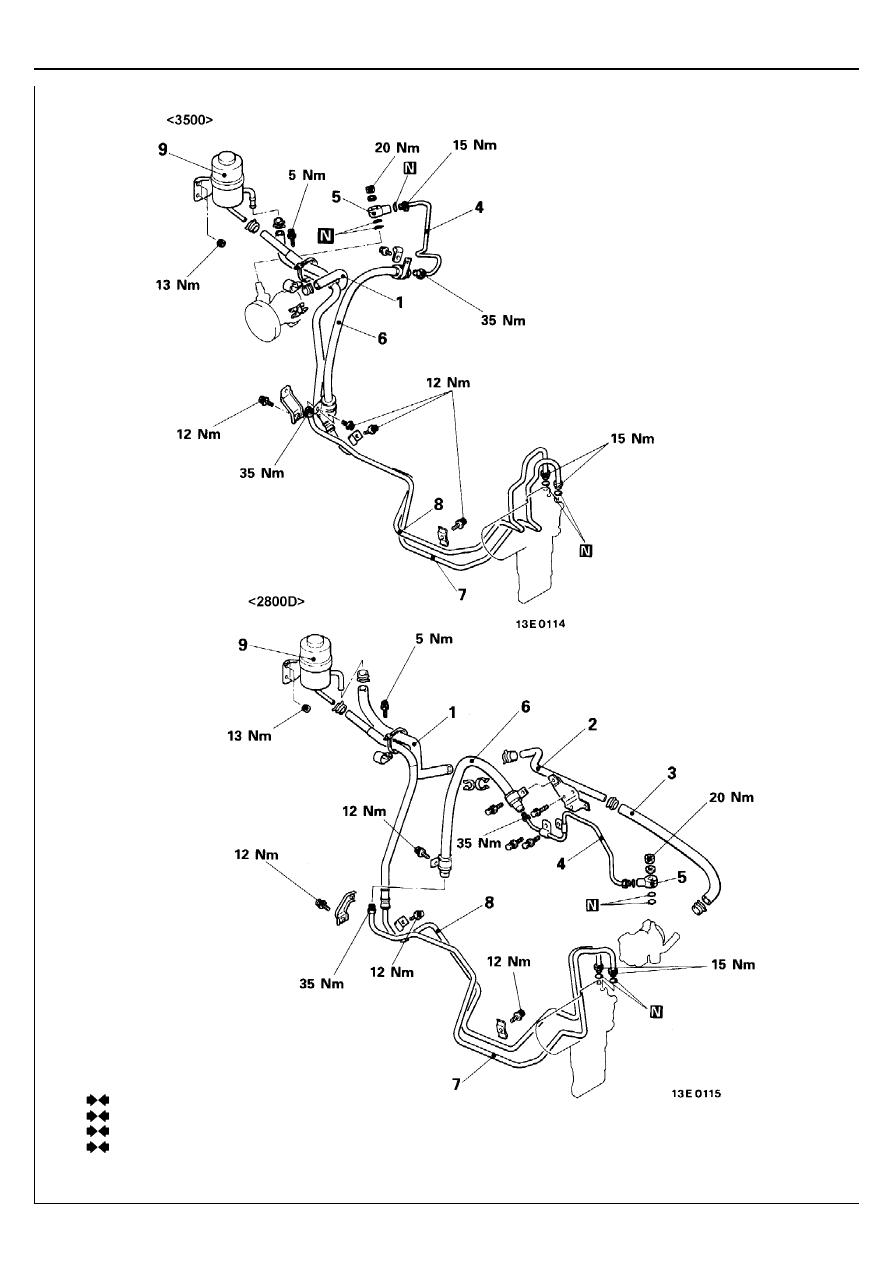

37-39-1

1.  Впускной шланг
2.  Впускная трубка
3.  Впускной шланг
4.  Нагнетательная трубка
5.  Штуцер нагнетательной трубки
6.  Нагнетательный шланг
7.  Нагнетательная трубка
8.  Возвратная трубка
9.  Бачок гидросистемы усилителя
