Mitsubishi Pajero (1991-1998 год). Руководство - часть 371





РУЛЕВОЕ УПРАВЛЕНИЕ –

Рулевой механизм с гидроусилителем

37-33

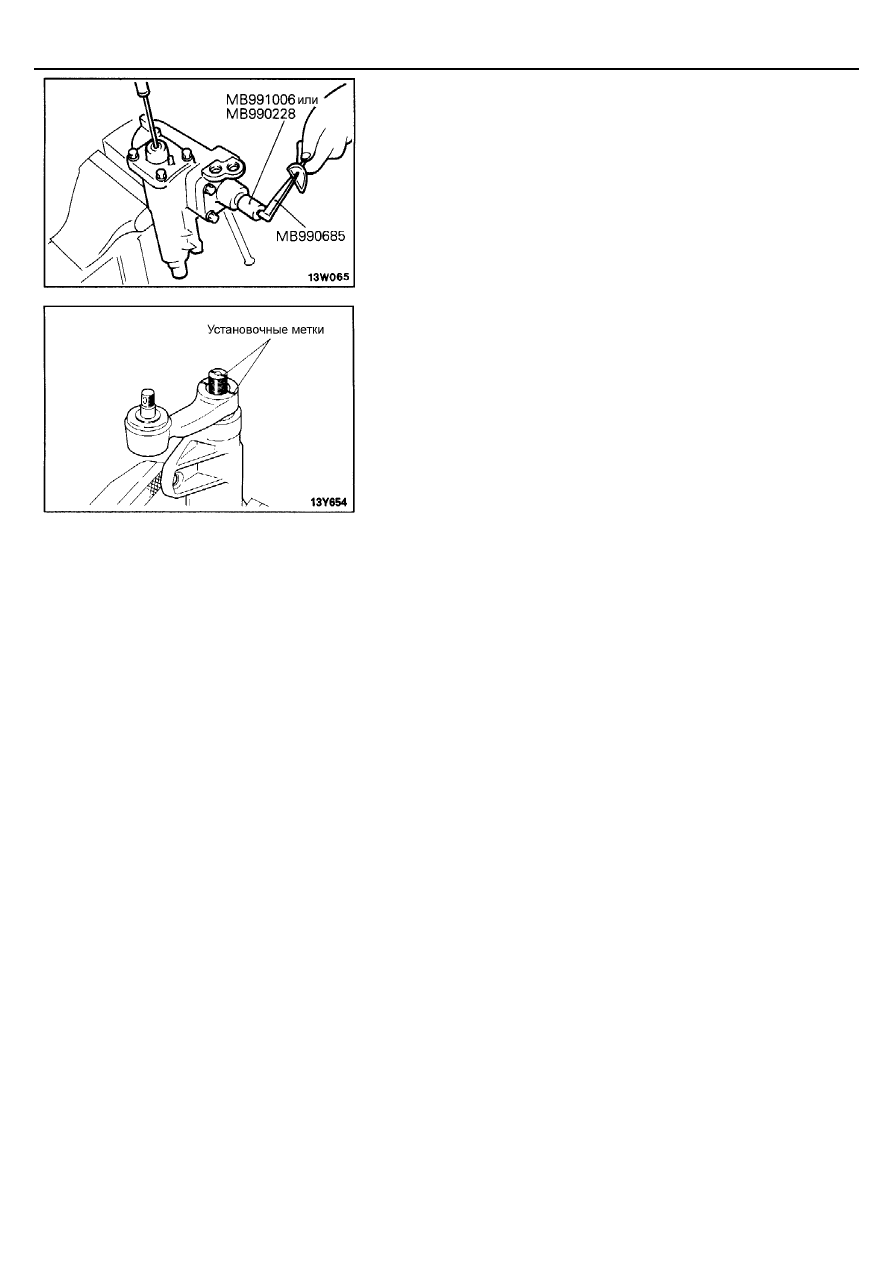

  РЕГУЛИРОВКА ОБЩЕГО МОМЕНТА НАЧАЛА

ВРАЩЕНИЯ ГЛАВНОГО ВАЛА РУЛЕВОГО
МЕХАНИЗМА

(1)  Отрегулируйте момент начала вращения главного вала, вращая

регулировочный болт и измеряя момент с помощью специального
инструмента.
Номинальное значение:   0,45 – 1,25 Нм
Внимание
Регулировка должна быть выполнена таким образом, чтобы
момент начала вращения главного вала при расположении
гайки-рейки шариковинтовой пары в среднем положении
превышал на приблизительно 0,2 Нм момент начала
вращения главного вала при расположении гайки-рейки
шариковинтовой пары в обоих крайних положениях.

(2)  Затяните контргайку регулировочного болта номинальным

моментом.

31.  УСТАНОВКА РУЛЕВОЙ СОШКИ

Установите рулевую сошку на поперечный вал рулевого механизма,
совместив установочные метки.

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-34

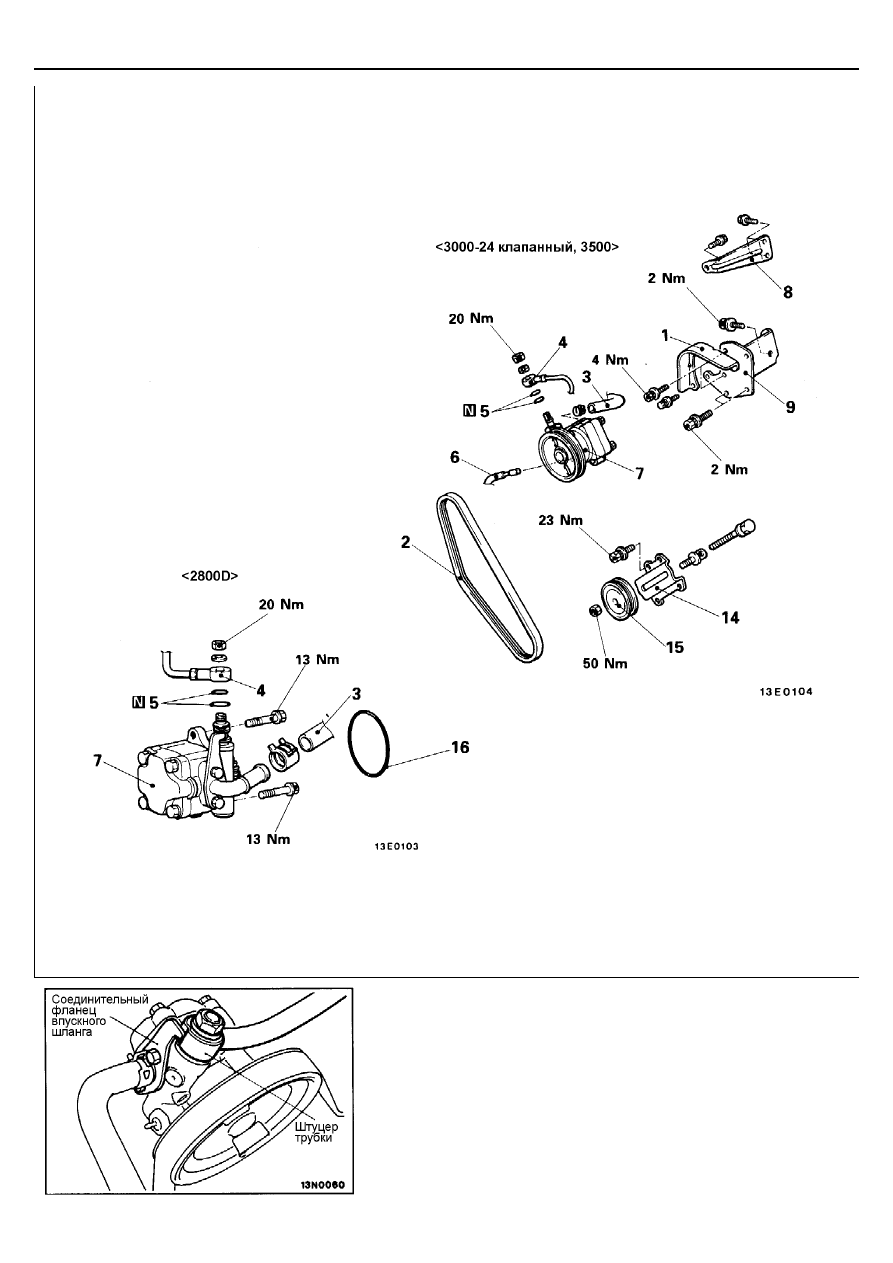

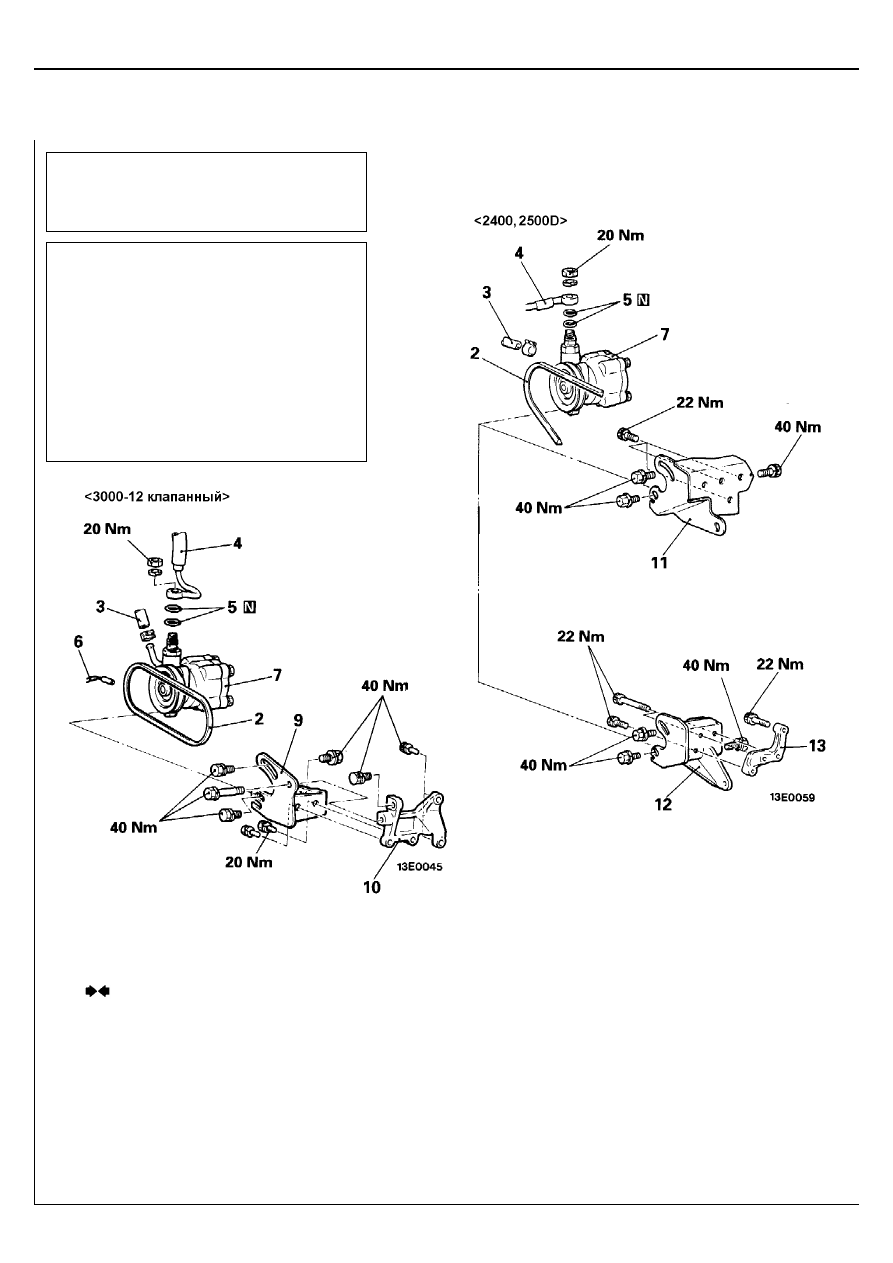

НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Крышка шкива насоса гидроусилителя
2.  Ремень привода насоса гидроусилителя
3.  Впускной шланг
4.  Нагнетательный шланг
5.  Кольцевое уплотнение
6.  Разъем датчика-выключателя давления

жидкости в гидросистеме (модели с АКПП)

7.  Насос гидроусилителя рулевого управления
8.  Стойка опоры насоса гидроусилителя

9.  Регулировочная опора насоса

гидроусилителя

10.  Кронштейн опоры насоса гидроусилителя
11.  Регулировочная опора насоса

гидроусилителя <2400>

12.  Регулировочная опора насоса

гидроусилителя <2500D>

13.  Кронштейн опоры насоса

гидроусилителя <2500D>

14.  Кронштейн натяжителя ремня привода

насоса гидроусилителя

15.  Ролик натяжителя ремня привода насоса

гидроусилителя

16.  Кольцевая прокладка насоса

гидроусилителя

Предварительные операции



Слив рабочей жидкости гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-10.)

Заключительные операции:



Заливка рабочей жидкости гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-10.)



Регулировка натяжения ремня привода
насоса гидроусилителя рулевого
управления (Смотрите страницу 37-9.)



Удаление воздуха из гидросистемы
усилителя рулевого управления
(Смотрите страницу 37-11.)



Проверка давления насоса
гидроусилителя рулевого управления
(Смотрите страницу 37-12.)

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-34-1

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4.  ПОДСОЕДИНЕНИЕ НАГНЕТАТЕЛЬНОГО ШЛАНГА

Подсоедините нагнетательный шланг таким образом, чтобы
соединительный фланец впускного шланга вошел в паз на штуцере
нагнетательной трубки.

37-34-2

ПРИМЕЧАНИЕ
