РУЛЕВОЕ УПРАВЛЕНИЕ –

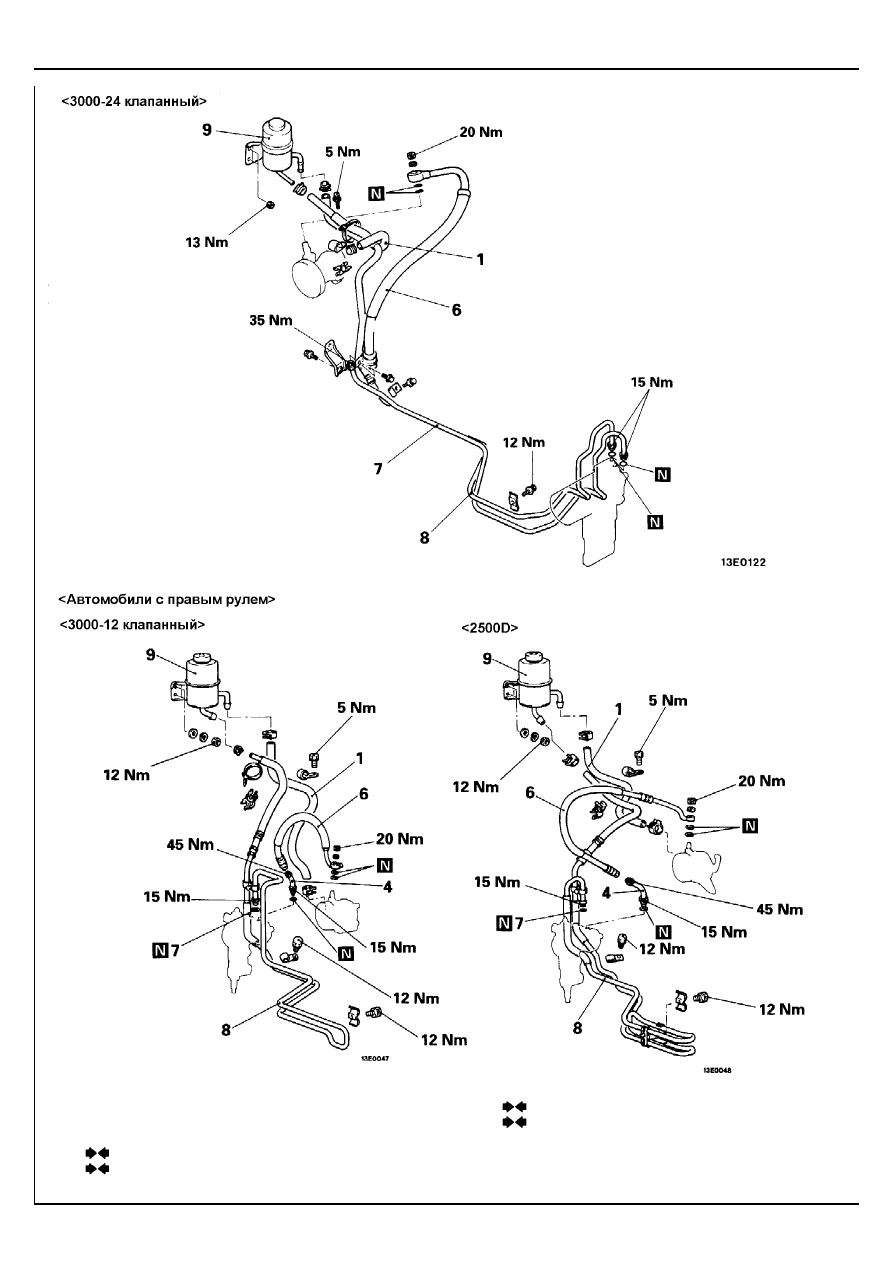

Шланги гидросистемы усилителя

рулевого управления

37-39-2

1.  Впускной шланг
2.  Впускная трубка
3.  Впускной шланг
4.  Нагнетательная трубка
5.  Штуцер нагнетательной трубки

6.  Нагнетательный шланг
7.  Нагнетательная трубка
8.  Возвратная трубка
9.  Бачок гидросистемы усилителя

РУЛЕВОЕ УПРАВЛЕНИЕ –

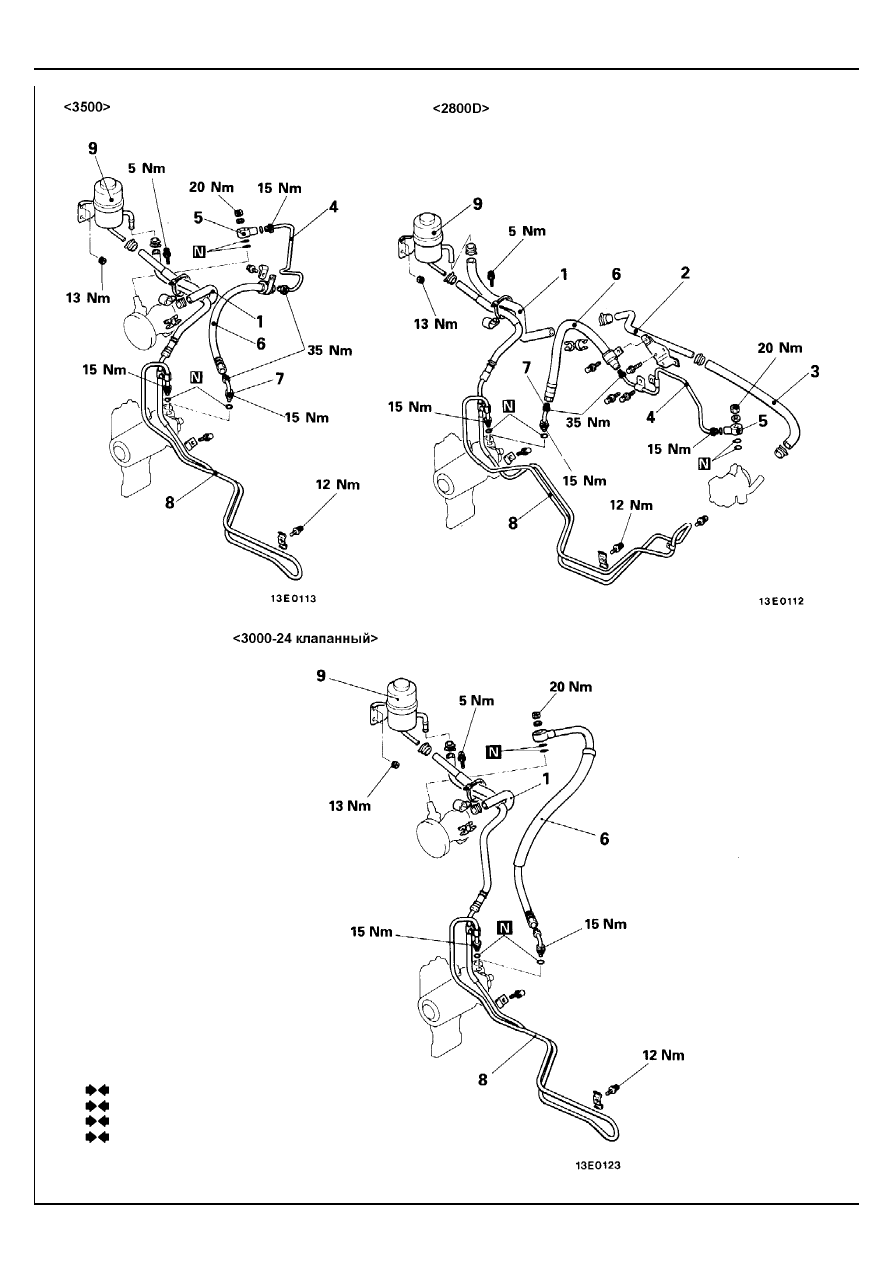

Шланги гидросистемы усилителя

рулевого управления

37-40

1.  Впускной шланг
2.  Впускная трубка
3.  Впускной шланг
4.  Нагнетательная трубка
5.  Штуцер нагнетательной трубки
6.  Нагнетательный шланг
7.  Нагнетательная трубка
8.  Возвратная трубка
9.  Бачок гидросистемы усилителя

РУЛЕВОЕ УПРАВЛЕНИЕ –

Шланги гидросистемы усилителя

рулевого управления

37-41

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7.  УСТАНОВКА НАГНЕТАТЕЛЬНОЙ ТРУБКИ

/ 6. УСТАНОВКА НАГНЕТАТЕЛЬНОГО ШЛАНГА
/ 5. УСТАНОВКА ШТУЦЕРА НАГНЕТАТЕЛЬНОЙ
ТРУБКИ / 4. УСТАНОВКА НАГНЕТАТЕЛЬНОЙ ТРУБКИ

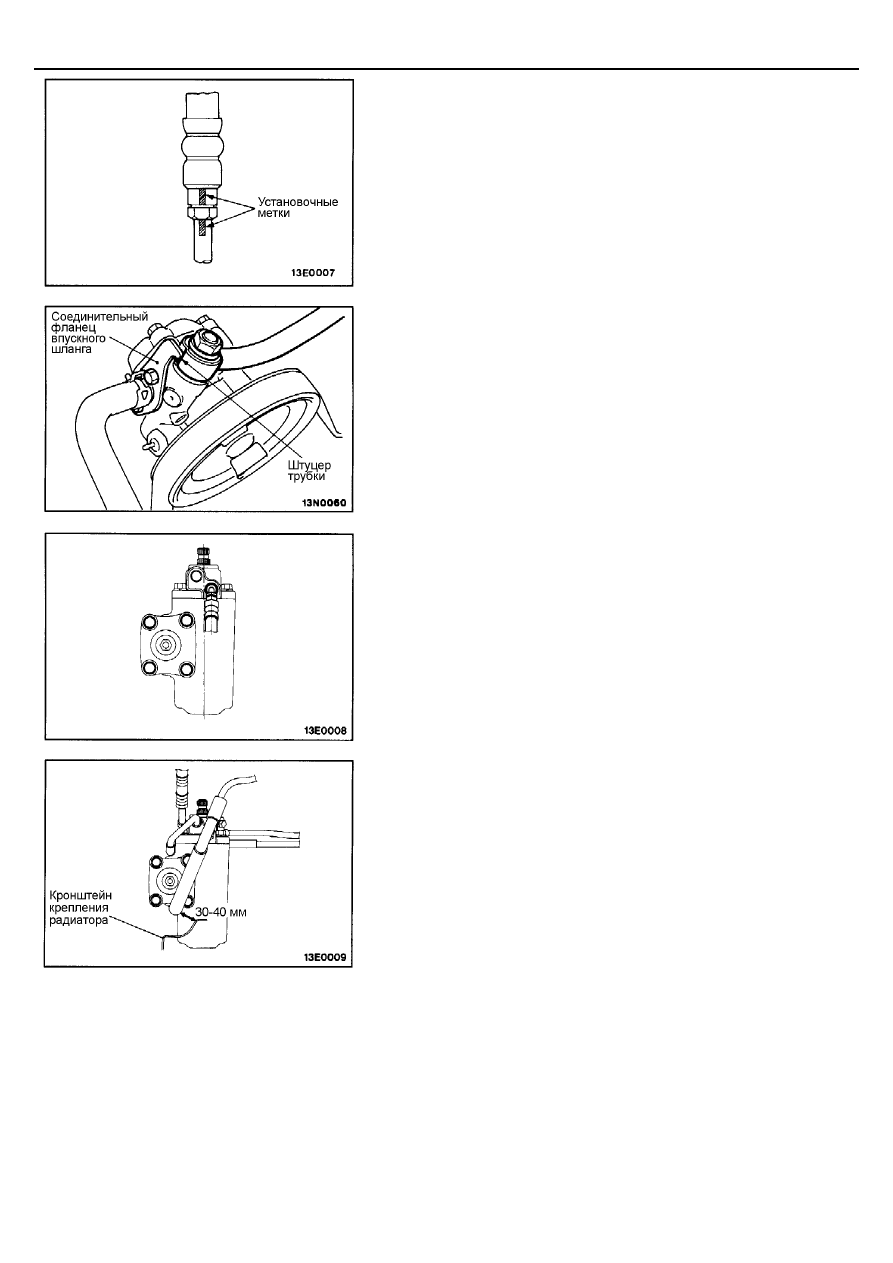

(1) Совместите установочные метки на нагнетательной трубке и

нагнетательном шланге и наденьте нагнетательный шланг.

(2)  Подсоедините нагнетательный шланг таким образом, чтобы

соединительный фланец впускного шланга вошел в паз на
штуцере нагнетательной трубки.

(3) <Модели 3000 с правым рулем>

Подсоедините нагнетательную трубку к рулевому механизму так,
чтобы трубка была параллельна оси рулевого механизма.

<Модели 2500D с правым рулем>
Подсоедините нагнетательный шланг к рулевому механизму так,
чтобы зазор между шлангом и кронштейном крепления
радиатора был равен указанному на рисунке.

РУЛЕВОЕ УПРАВЛЕНИЕ –

Рычаги и тяги рулевого управления

37-42

РЫЧАГИ И ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ

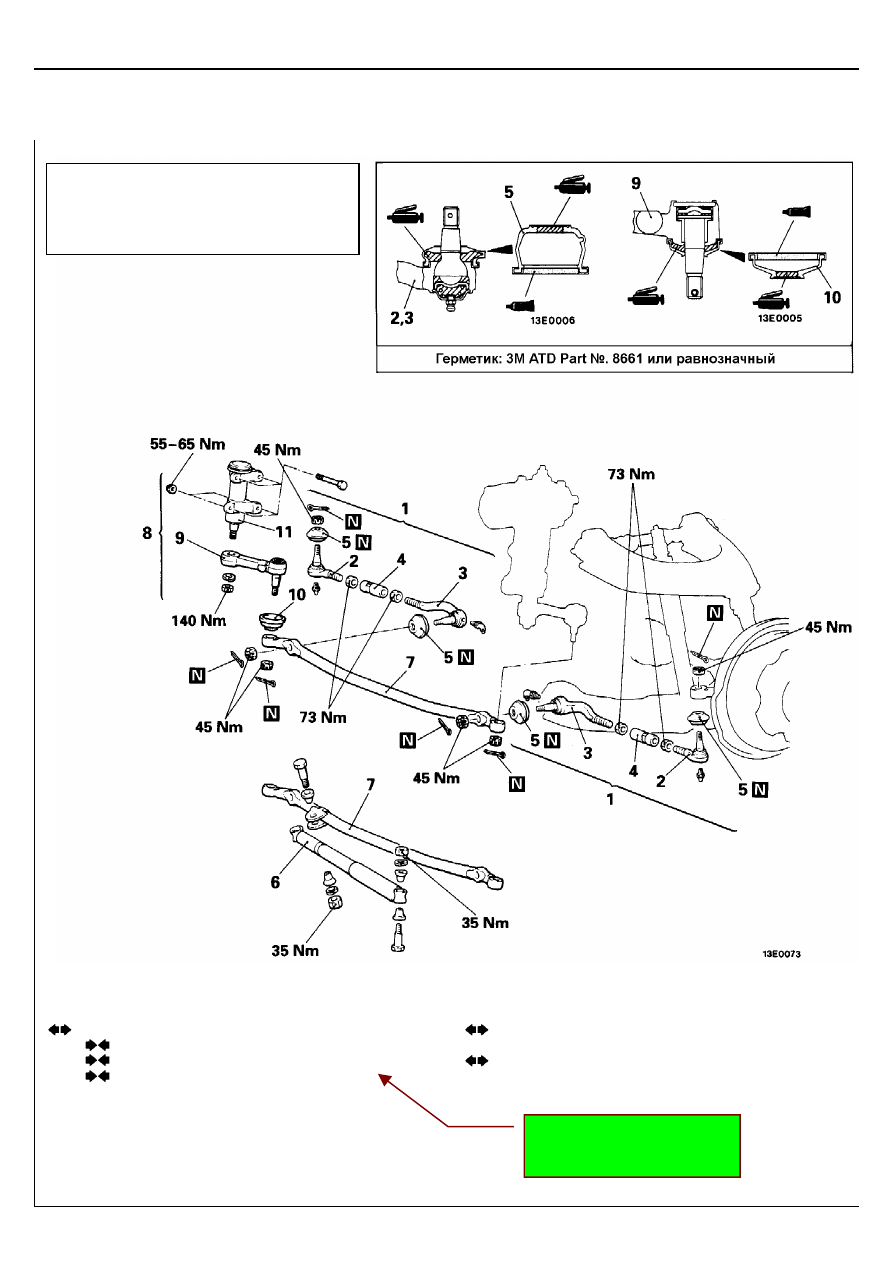

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Боковая рулевая тяга в сборе
2.  Внешний наконечник боковой тяги
3.  Внутренний наконечник боковой тяги
4.  Регулировочная муфта
5.  Защитный чехол шарового шарнира
6.  Демпфер рулевого управления

7.  Средняя рулевая тяга
8.  Маятниковый рычаг в сборе
9.  Маятниковый рычаг
10.  Защитный чехол шарового шарнира
11.  Опора маятникового рычага

•



Проверка и регулировка углов установки
колес (Регулировка схождения)
(Смотрите ГЛАВУ 33 – "Технические
операции на автомобиле".)

Прим.перев.: данный перевод
ближе по смыслу чем
"регулировочная трубка".
