КУЗОВ –



Лючок заливной горловины топливного бака

42-11

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА





© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Заключительные операции после установки
лючка заливной горловины топливного бака

•

Регулировка лючка заливной горловины
топливного бака (Смотрите страницу 42-5).





1.  Лючок заливной горловины

топливного бака



Последовательность снятия личинки
замка в сборе
2.  Держатель
3.  Личинка замка в сборе


Последовательность снятия троса открытия
замка лючка заливной горловины топливного
бака
<2-х дверные модели>

•

Накладка порога левой двери

•

Облицовка задней боковины кузова (левая)
(Смотрите ГЛАВУ 52 – "Облицовка")

4.  Ручка открытия замка лючка заливной

горловины топливного бака

5.  Трос открытия замка лючка заливной

горловины топливного бака

6.  Фиксатор троса

<4-х дверные модели>

•

Облицовка центральной стойки (левая)

•

Крышка передней направляющей (левая)

•

Крышка задней направляющей (левая)

•

Облицовка задней боковины кузова (левая)

4.  Ручка открытия замка лючка заливной

горловины топливного бака

5.  Трос открытия замка лючка заливной

горловины топливного бака

6.  Фиксатор троса





Последовательность снятия защелки лючка
заливной горловины топливного бака
5.  Соединение троса открытия замка лючка

заливной горловины топливного бака

7.  Защелка лючка заливной горловины

топливного бака

(Смотрите
ГЛАВУ 52А –
"Облицовка")

Прим.перев.: возможно ошибка т.к.
данные детали в ГЛАВе 52А –
"Облицовка" не найдены.
??? front rail cover (LH)
??? rear rail cover (LH)



КУЗОВ –

  Крыло

42-12

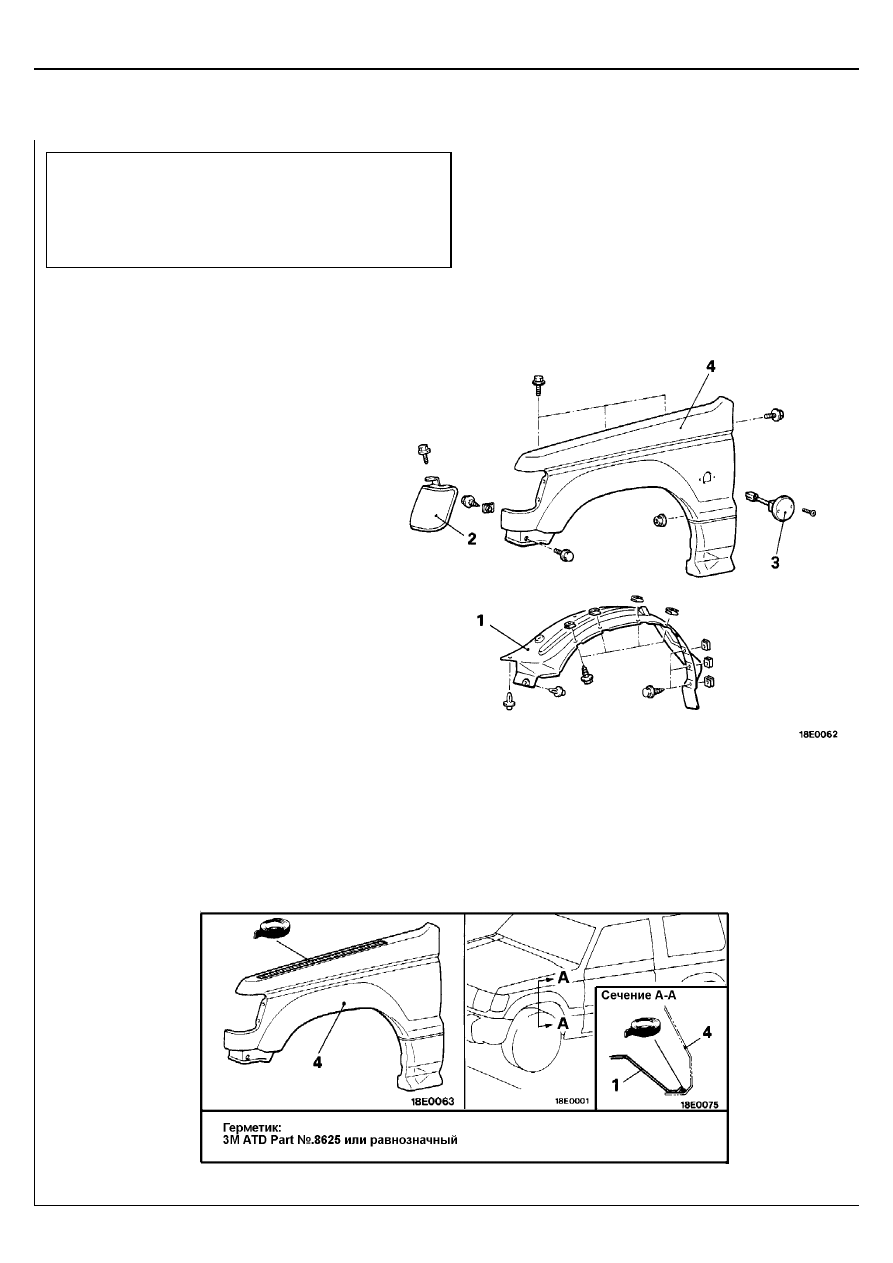

КРЫЛО

СНЯТИЕ И УСТАНОВКА






© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Предварительные и заключительные операции
Снятие и Установка

•

Передняя крышка боковой подножки (Смотрите ГЛАВУ
51 – "Дополнительные наружные элементы кузова")

•

Передний брызговик и накладка крыла
(Смотрите ГЛАВУ 51 – "Накладки и молдинги")





Последовательность снятия
1.  Брызгозащитный щиток (подкрылок)
2.  Передний указатель поворота

•

Передний бампер

3.  Передний боковой указатель поворота
4.  Переднее крыло










КУЗОВ –

  Ветровое стекло

42-13

ВЕТРОВОЕ СТЕКЛО

РЕМОНТ ВЕТРОВОГО СТЕКЛА

•

Клей:

3М ATD Part № 8609 Super Fast Urethan
Auto Glass Sealant (клей для вклейки
автомобильных стекол) или эквивалентный

•

Грунтовка:

3М ATD Part № 8608 Super Fast Urethan
Primer (быстросохнущая грунтовка) или
эквивалентная

•

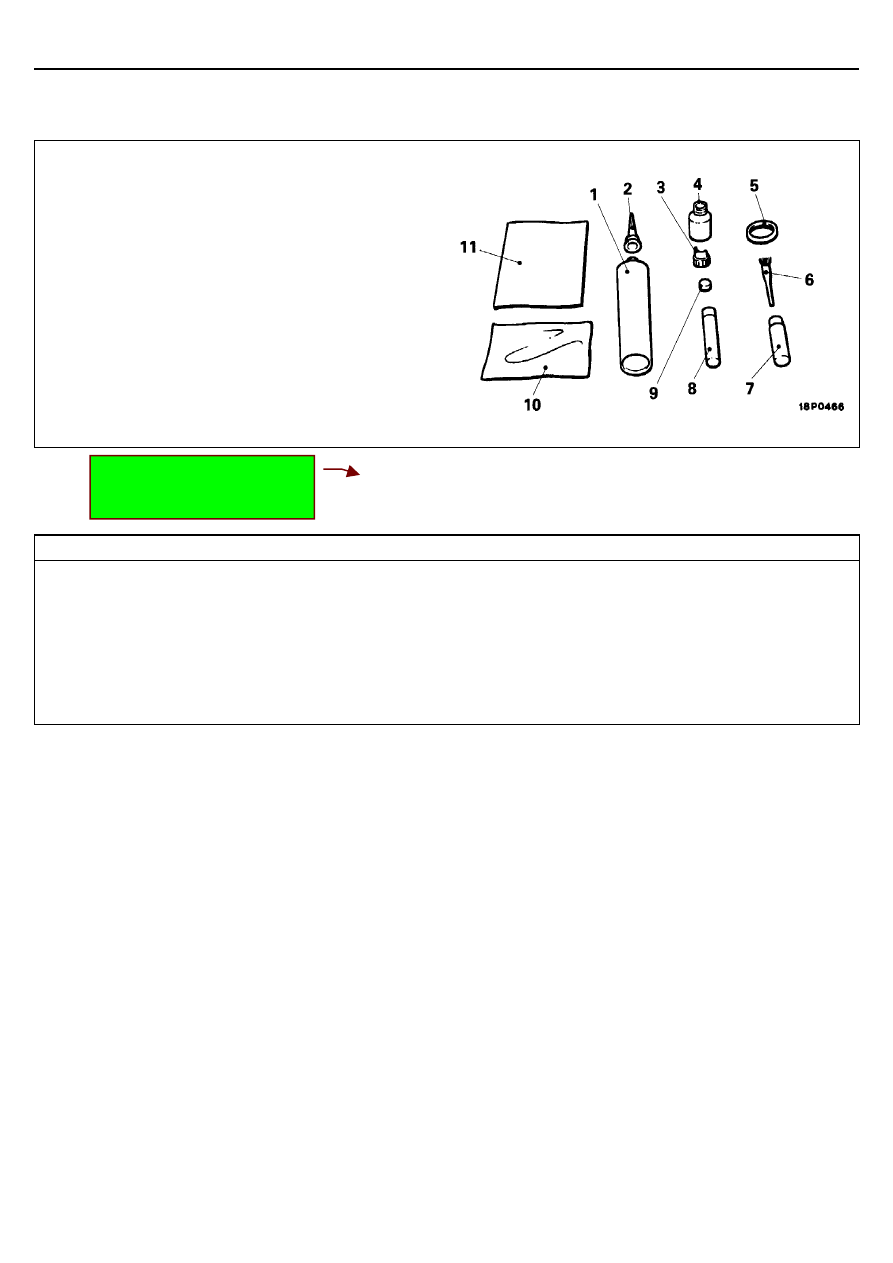

Ремонтный комплекс для автомобильных
стекол "TEROSON 127.37V"

1.  Герметик
2.  Наконечник
3.  Емкость для грунтовки
4.  Крышка емкости для

грунтовки

5.  Стальная струна
6.  Кисточка
7.  Средство для очистки
8.  Грунтовка
9.  Фильтр

10.  Мерное стекло
11.  Инструкция по

применению







ПРИМЕЧАНИЕ
Допускается также использование ремонтного комплекта для
автомобильных стекол "TEROSON 127.37V". В этом случае пользуйтесь
прилагаемой к комплекту инструкцией по применению.


Необходимые дополнительные материалы

Проставки

Поставляются как запасные части

Накладка

Поставляется как запасная часть

Антикоррозийный состав
(или Тектил 506Т … Valvoline Oil Company)

Для защиты от коррозии

Спирт изопропиловый

Для удаления жира и смазки с соединяемых поверхностей

Стальная струна

Диаметр 0,6 мм

×

 длина 1 м

Для снятия клееного стекла

Пистолет для клея

Для выдавливания клея









ПРАВИЛА ОБРАЩЕНИЯ С КЛЕЕМ ДЛЯ
АВТОМОБИЛЬНЫХ СТЕКОЛ

Храните клей в прохладном месте, избегая воздействия прямых
солнечных лучей.
Не сжимайте и не кладите тяжелые предметы на клей, иначе он будет
деформирован.
Срок годности клея не более 6 месяцев, при более продолжительном
сроке хранения он теряет свои свойства.

ОБРАБОТКА ОТБОРТОВКИ КУЗОВА

Перед обработкой отбортовки кузова полностью удалите старый слой
клея.
Если отбортовка требует подкраски, то после окраски ее необходимо
выдержать в горячей сушке.


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Прим.перев.: ИСПРАВЛЕНО!
как в Lancer95-42 (в ориг. было
"TEROSON 127, 37V")



КУЗОВ –

  Ветровое стекло

42-14

ТЕХНОЛОГИЯ УСТАНОВКИ СТЕКЛА











© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Последовательность операций по
установке ветрового стекла

Поверхность кузова

Очистка поверхности вклейки
Срежьте остатки старого клея до
толщины не более 2 мм. Оставшийся
клей смойте изопропиловым спиртом
и просушите поверхность в течение
3 минут или дольше.

Очистка поверхности вклейки
Полностью срежьте остатки старого
клея и затем очистите поверхность
изопропиловым спиртом. Просушите
стекло в течение 3 минут или
дольше.

Очистка поверхности вклейки
Очистите и промойте склеиваемые
поверхности изопропиловым
спиртом, затем просушите в течение
3 минут или дольше.

Приклеивание к стеклу проставки и накладки
Приклейте к стеклу проставки и накладки стекла, соблюдая указанные размеры
по периметру внутреннего края стекла.

Нанесение грунтовки
Нанесите достаточный слой грунтовки равномерно по поверхности приклеивания
так, чтобы не было пропусков. Затем просушите от 3 до 30 минут.

Нанесение грунта
Нанесите грунтовку на поверхность
приклеивания и посушите ее в
течение 3 минут или дольше.

Установка фиксаторов
Установите фиксаторы ветрового
стекла.

Установка стекла
После нанесения слоя клея слегка прижмите стекло
равномерно по всему периметру, чтобы произошло полное
приклеивание.

Установка молдинга
Закрепите молдинг с помощью фиксаторов, при установке не
поцарапайте кузов автомобиля.

Очистка
Снимите излишки выдавленного из-под стекла клея с
поверхностей кузова и стекла при помощи шпателя и затем
промойте изопропиловым спиртом.

Проверка герметичности
Произведите проверку герметичности ветрового стекла при
помощи распыленной водяной струи.

Установка ветрового стекла,
бывшего в эксплуатации

Замена ветрового стекла

Поверхность ветрового стекла

Нанесение клея
Через 30 минут после нанесения грунтовки нанесите равномерный слой клея по
периметру внутренней поверхности стекла.
