СТОЯНОЧНЫЙ ТОРМОЗ –

Технические операции на автомобиле

36-3

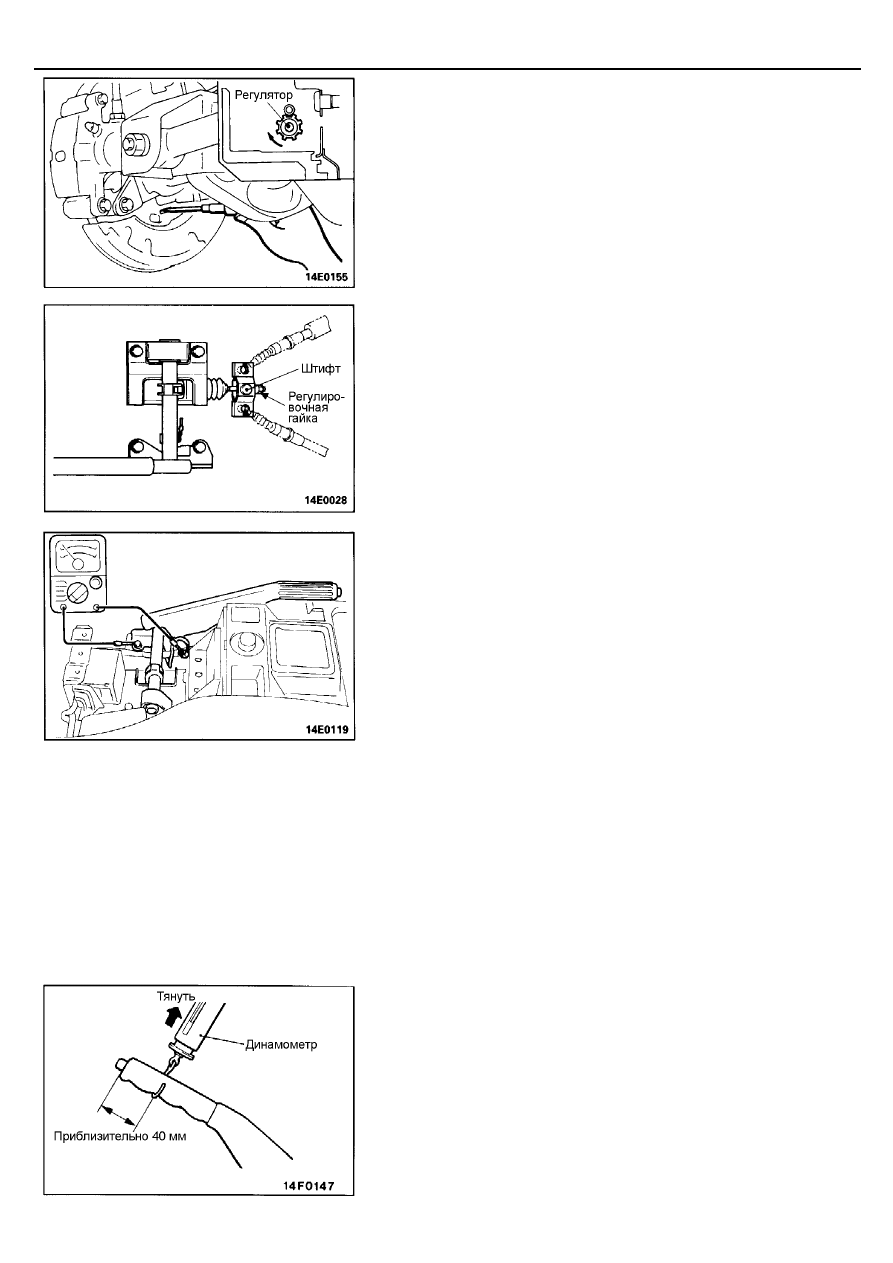

(3) Поверните регулятор на 3-4 зубца в направлении, противоположном

указанному стрелкой на рисунке.

(4) Вращением регулировочной гайки отрегулируйте ход рычага

стояночного тормоза так, чтобы он был в пределах номинального
значения.
Внимание
Если величина хода рычага стояночного тормоза меньше
номинального значения, то это приведет к увеличению вытяжки
троса. Убедитесь в правильности регулировки хода рычага.

(5) После завершения регулировки проверьте отсутствие зазора между

регулировочной гайкой и штифтом на уравнителе троса.
Также убедитесь, что регулировочная гайка надежно удерживается
фиксатором гайки.

(6) После регулировки хода рычага стояночного тормоза поднимите

домкратом заднюю часть автомобиля.

(7) Опустите рычаг стояночного тормоза вниз до упора и, вращая задние

колеса, убедитесь в отсутствии прихватывания задних тормозов.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОНТРОЛЬНОЙ
ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

(1) Отсоедините разъем выключателя. Подсоедините омметр между

выводом выключателя и болтом крепления выключателя.

(2) Выключатель контрольной лампы стояночного тормоза исправен,

если при затянутом рычаге стояночного тормоза (верхнее положение)
цепь выключателя замкнута, а при опущенном рычаге (нижнее
положение) - цепьразомкнута.

ПРИРАБОТКА ФРИКЦИОННЫХ НАКЛАДОК

Приработка фрикционных накладок проводится в соответствии со следующей
последовательностью операций после замены тормозных колодок или
тормозного диска, или при ненадежной работе стояночного тормоза.

(1) Отрегулируйте ход рычага стояночного тормоза до номинального

значения. (Смотрите страницу 36-2).

(2) Закрепите динамометр по центру рукоятки рычага стояночного

тормоза и потяните рычаг с усилием 100-150 H в направлении,
перпендикулярном рычагу.

(3) Проехайте на автомобиле примерно 100 метров с постоянной

скоростью 35-50 км/час.

(4) Опустите рычаг стояночного тормоза и подождите 5-10 минут, чтобы

тормозные диски охладились.

(5) Повторите процедуры по пунктам (2)-(4) 4-5 раз.

Внимание
Проводите приработку фрикционных накладок на дороге при
условии достаточной видимости и отсутствии помех. Примите
необходимые меры безопасности во избежание возникновения
аварийной ситуации.

СТОЯНОЧНЫЙ ТОРМОЗ –

Рычаг стояночного тормоза

36-4

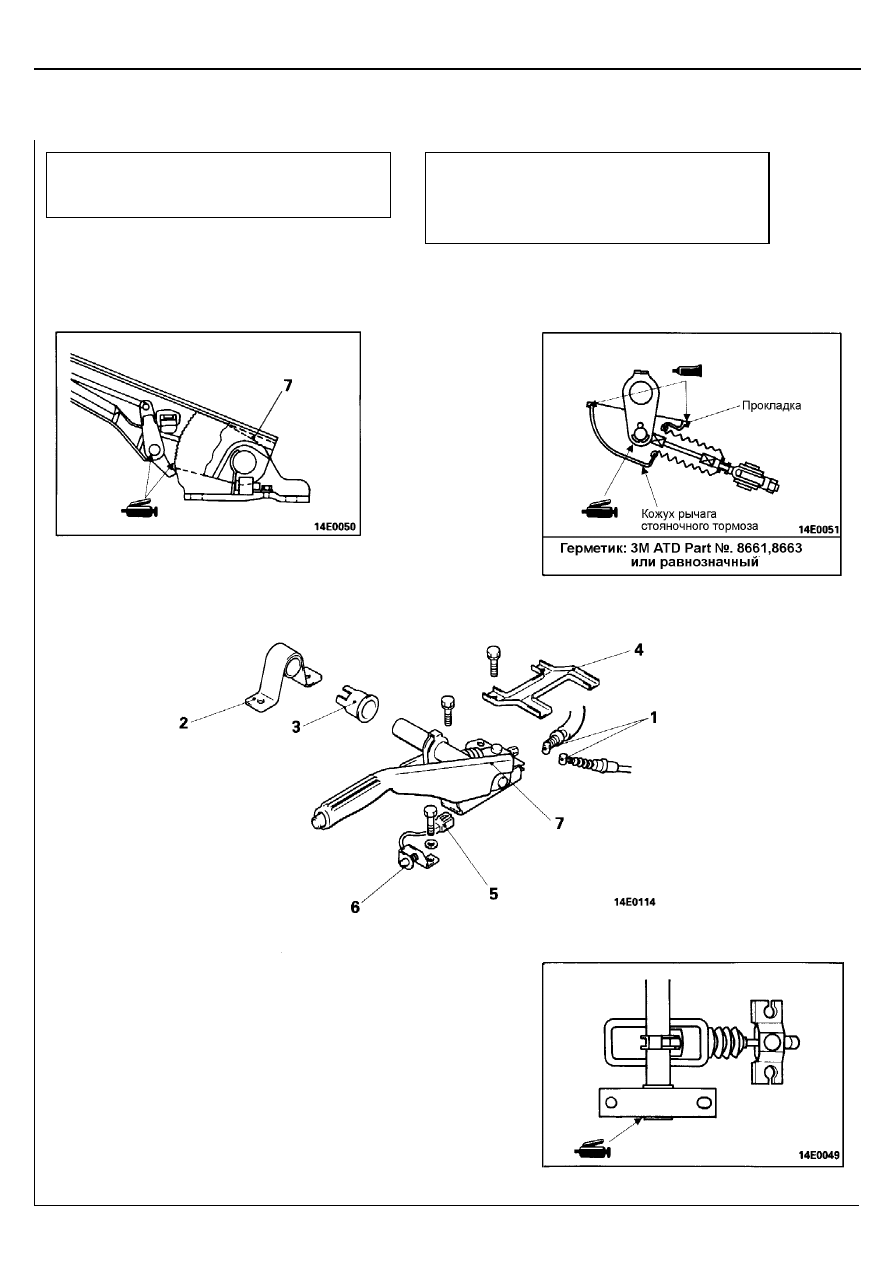

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Трос привода стояночного тормоза

2.

Кронштейн оси рычага

3.

Втулка оси рычага

4.

Крышка оси рычага стояночного тормоза

5.

Разъем выключателя контрольной лампы
стояночного тормоза

6.

Выключатель контрольной лампы стояночного
тормоза

7.

Рычаг стояночного тормоза

Предварительные операции



Снятие напольной консоли в сборе
(Смотрите ГЛАВУ 52 – "Напольная консоль".)

Заключительные операции



Регулировка хода рычага стояночного
тормоза (Смотрите страницу 36-2.)



Установка напольной консоли в сборе
(Смотрите ГЛАВУ 52 – "Напольная консоль".)

СТОЯНОЧНЫЙ ТОРМОЗ –

Трос привода стояночного тормоза

36-5

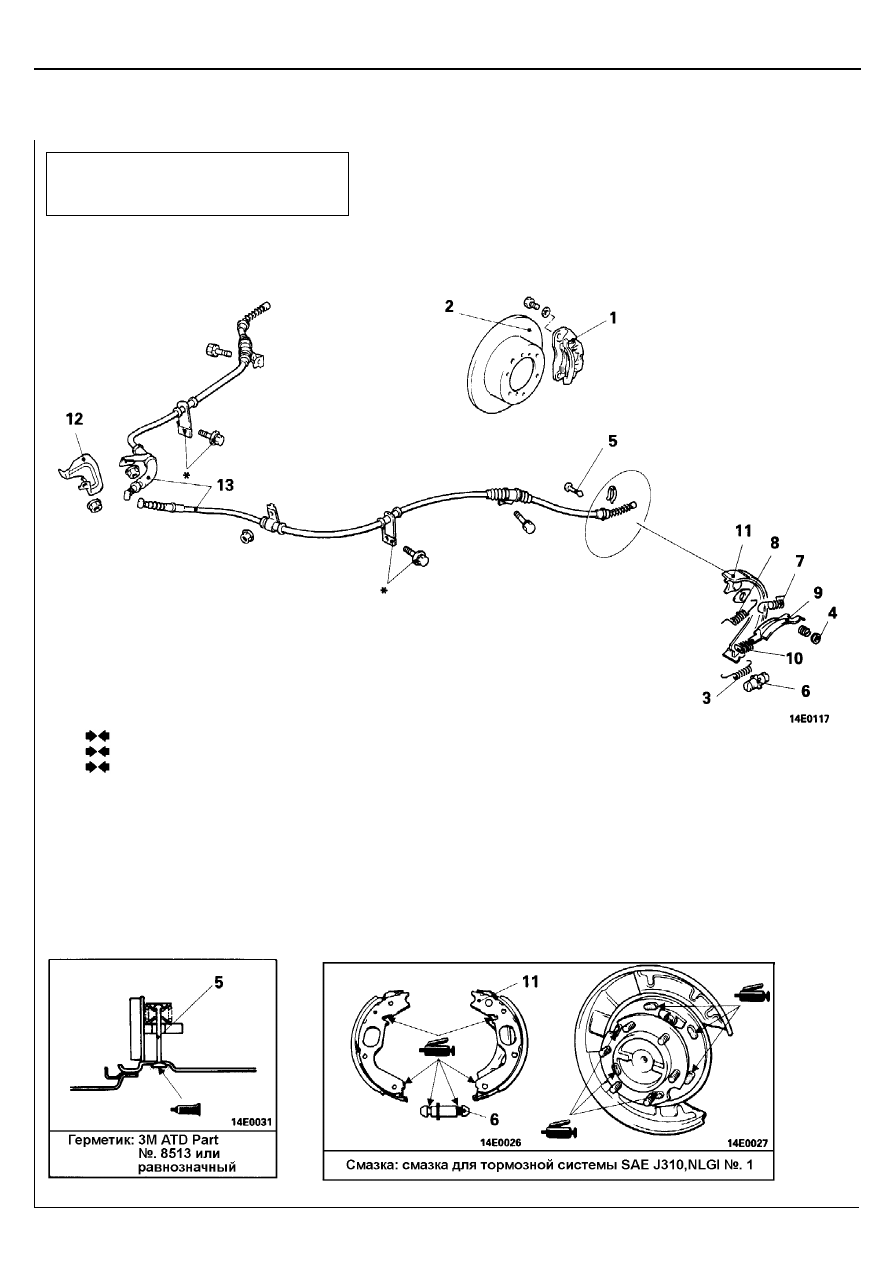

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА



Регулировка хода рычага стояночного
тормоза (Смотрите страницу 36-2.)

Последовательность снятия
1.

Суппорт заднего тормоза в сборе

2.

Задний тормозной диск

3.

Пружина регулятора

4.

Колпачок опорного штифта колодки

5.

Опорный штифт колодки

6.

Регулятор зазора тормоза

7.

Возвратная пружина колодки

8.

Возвратная пружина колодки

9.

Распорная пластина колодок

10. Пружина распорной пластины
11. Тормозная колодка (с накладкой)
12. Кронштейн
13. Трос привода стояночного тормоза

ПРИМЕЧАНИЕ
* : отмечены отличия для 4-х дверной модели.

СТОЯНОЧНЫЙ ТОРМОЗ –

Трос привода стояночного тормоза

36-6

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

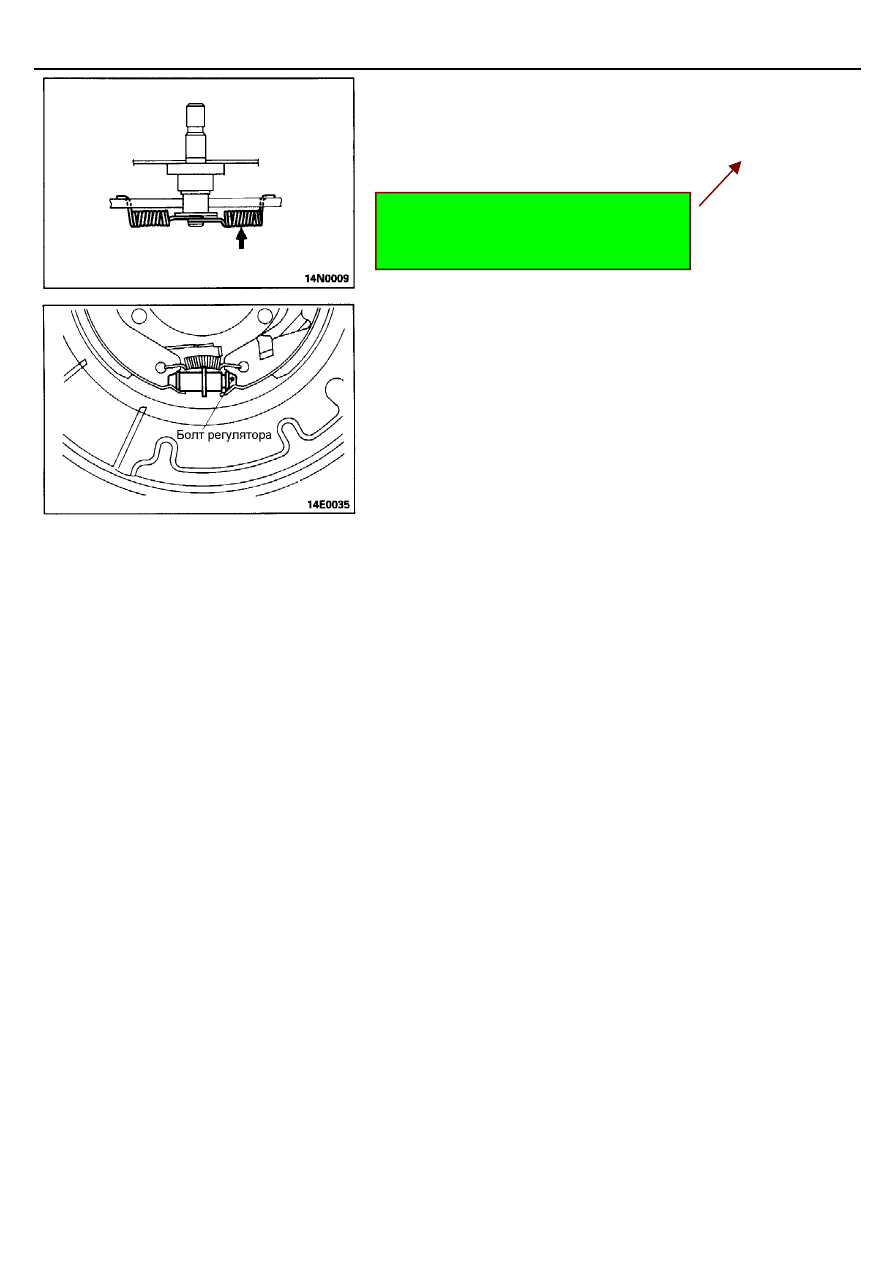

8./7. УСТАНОВКА ВОЗВРАТНОЙ ПРУЖИНЫ КОЛОДКИ

Нагрузочные характеристики соответствующих возвратных пружин
колодок различны, поэтому пружина, показанная на рисунке стрелкой,
окрашена для упрощения идентификации.

6. УСТАНОВКА РЕГУЛЯТОРА ЗАЗОРА ТОРМОЗА

Установите регулятор так, чтобы болт регулятора на левом заднем
колесе был направлен к задней части автомобиля, и болт регулятора
на правом заднем колесе был направлен к передней части
автомобиля.
