Mitsubishi Pajero (1991-1998 год). Руководство - часть 336

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

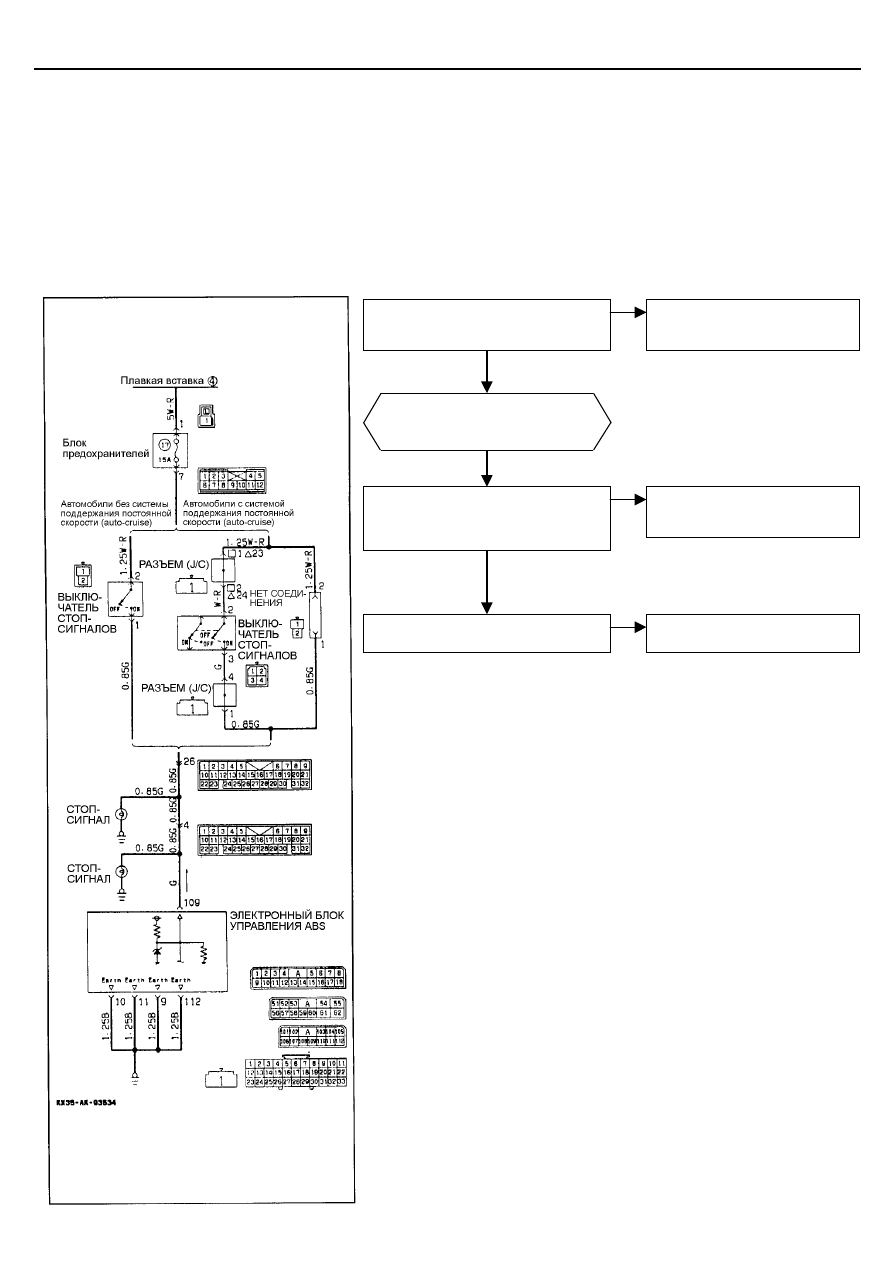

35-33-1

<<<<

Автомобили выпуска с Ноября 1993>

[Комментарий]: Данный код неисправности выводится

электронным блоком управления ABS
в следующих случаях:

•



Выключатель стоп-сигналов не

выключается (даже когда система ABS не
работает, стоп-сигналы постоянно
определяются как находящиеся в
положении "Вкл" (ON) в течение 15 минут
или больше).

•



При наличии обрыва провода в цепи

выключателя стоп-сигналов.

(Совет): Если стоп-сигналы горят и нормально выключаются,

то произошел обрыв жгута проводов входного
сигнала выключателя стоп-сигналов или
неисправность в цепи электронного блока
управления ABS.

Нет

Проверьте цепь стоп-сигналов и
стоп-сигналы, и устраните

неисправность.

Проверьте, что лампы стоп-сигналов

горят, и нормально выключаются.

Да

Отсоедините разъем электронного
блока управления ABS и
проверьте разъем со стороны
жгута проводов.

Нет

Обрыв цепи между выключателем
стоп-сигналов и электронным

блоком управления ABS.

При нажатой педали тормоза
проверьте, имеется ли напряжение
бортсети между выводом №109
разъема и "массой".

Да

Неисправность электронного блока

управления ABS.

Замените электронный блок

управления ABS.

35-33-2

ПРИМЕЧАНИЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

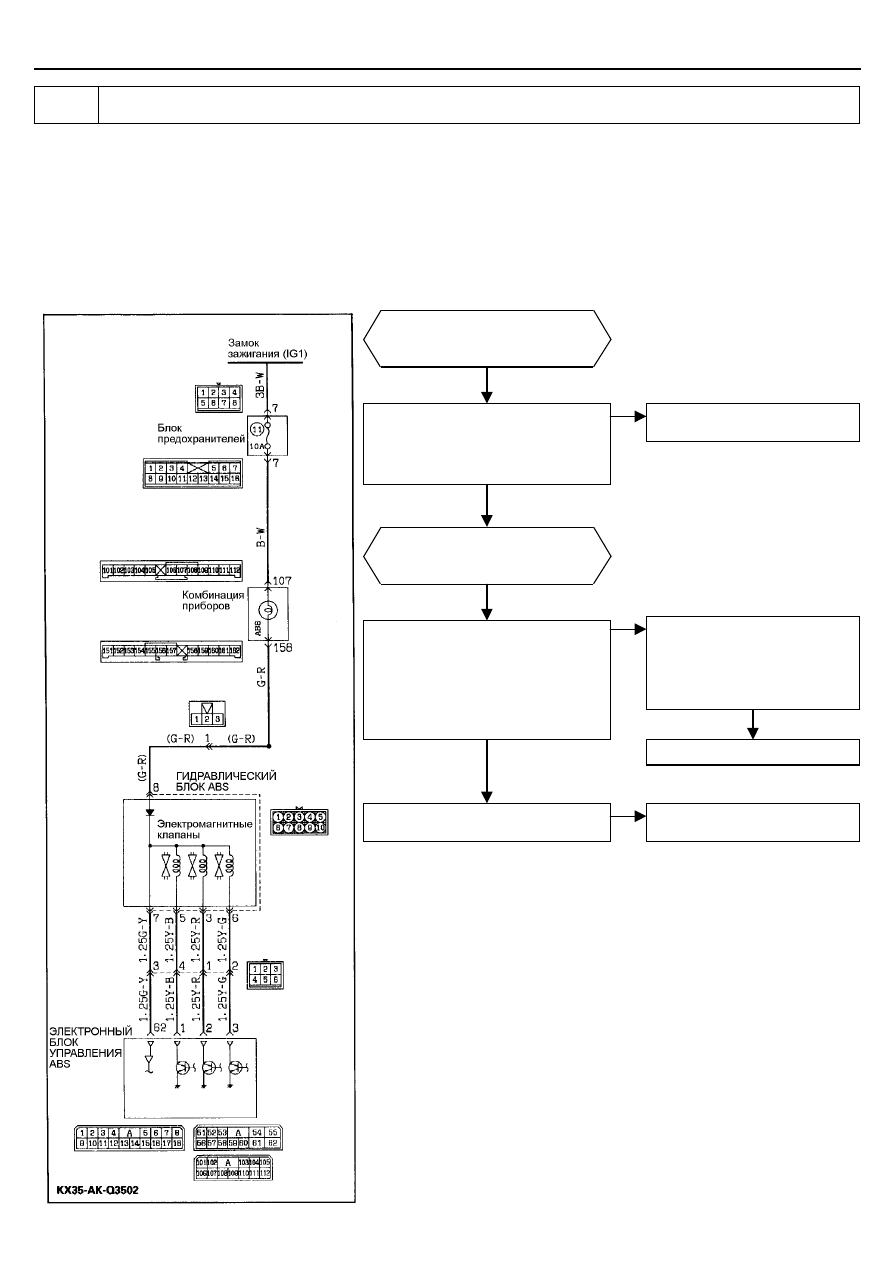

35-34

E-11

Когда выводятся диагностические коды неисправности №41, 43 или 45

<<<<

Автомобили выпуска до Октября 1993>

[Комментарий]: Электронный блок управления ABS постоянно

следит за цепью управления
электромагнитных клапанов. Если нет
прохождения тока к электромагнитному
клапану, когда клапан включен (ON) или есть
прохождение тока к электромагнитному
клапану, когда клапан выключен (OFF),

то электронный блок управления ABS
определяет наличие либо обрыва цепи или
короткого замыкания в катушке
электромагнитного клапана, либо обрыва
цепи или короткого замыкания в жгуте
проводов и выводится данный код
неисправности.

Отсоедините 10-ти контактный
разъем гидравлического блока
ABS и проверьте разъем со
стороны жгута проводов

Нет

Замените гидравлический

блок ABS.

Проверьте, соответствует ли значение
сопротивления обмотки
электромагнитного клапана
номинальному значению.
Номинальное значение: 1,0-1,3 Ом

Да

Подсоедините 10-ти контактный
разъем гидравлического блока ABS
и отсоедините разъем электронного
блока управления ABS.

Проверьте, соответствует ли значение
сопротивления обмотки
электромагнитного клапана (для
которого выводится код неисправности),
измеренное на разъеме электронного
блока управления ABS, номинальному
значению.
Номинальное значение: 1,0-1,3 Ом

Нет

Обрыв провода или короткое
замыкание в цепи
электромагнитного клапана, для
которого значение сопротивления
не соответствует номинальному

значению.

Отремонтируйте проводку.

Да

Неисправность электронного блока

управления ABS.

Замените электронный блок

управления ABS.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

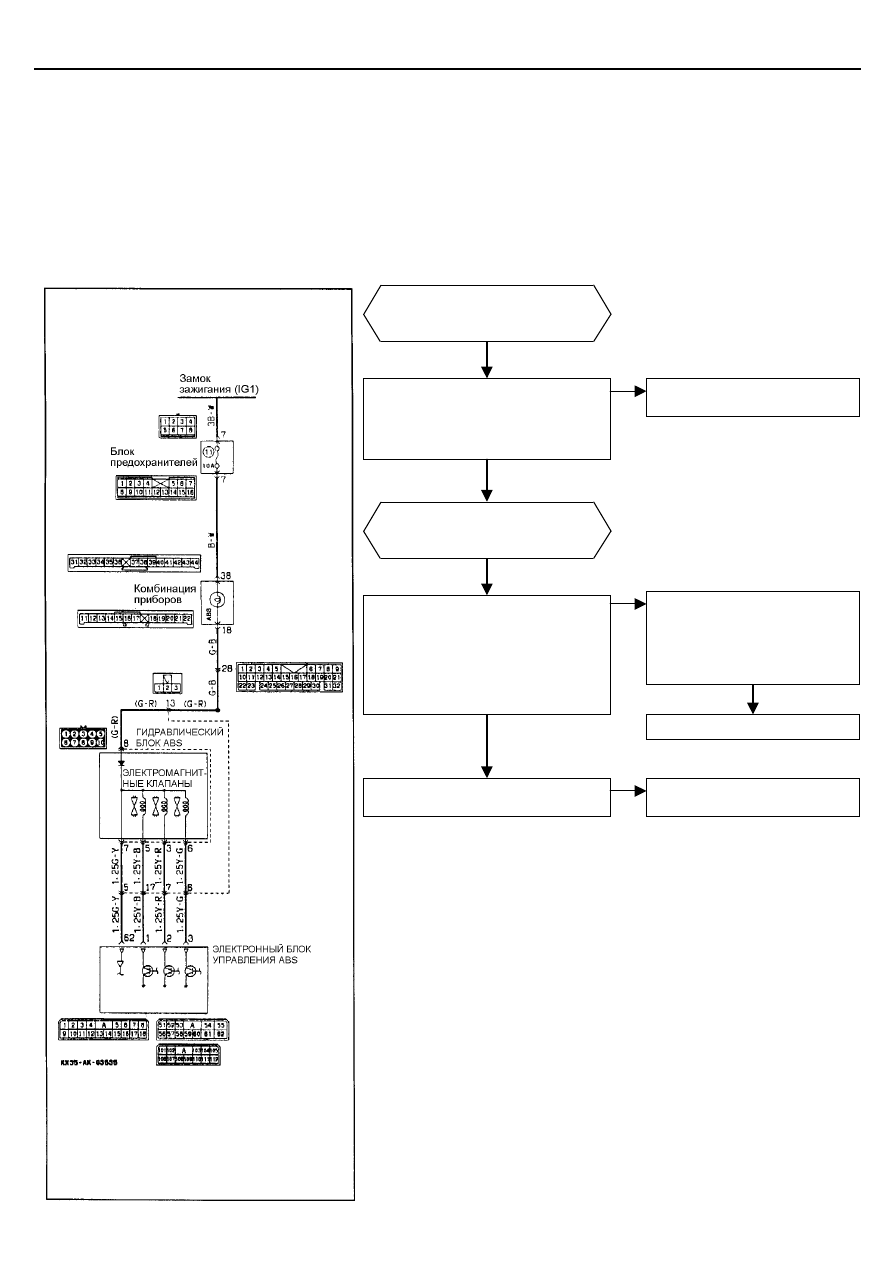

35-34-1

<<<<

Автомобили выпуска с Ноября 1993>

[Комментарий]: Электронный блок управления ABS постоянно

следит за цепью управления
электромагнитных клапанов. Если нет
прохождения тока к электромагнитному
клапану, когда клапан включен (ON) или есть
прохождение тока к электромагнитному
клапану, когда клапан выключен (OFF),

то электронный блок управления ABS
определяет наличие либо обрыва цепи или
короткого замыкания в катушке
электромагнитного клапана, либо обрыва
цепи или короткого замыкания в жгуте
проводов и выводится данный код
неисправности.

Отсоедините 10-ти контактный
разъем гидравлического блока
ABS и проверьте разъем со
стороны жгута проводов

Нет

Замените гидравлический

блок ABS.

Проверьте, соответствует ли значение
сопротивления обмотки
электромагнитного клапана
номинальному значению.
Номинальное значение: 1,0-1,3 Ом

Да

Подсоедините 10-ти контактный
разъем гидравлического блока ABS
и отсоедините разъем электронного
блока управления ABS.

Проверьте, соответствует ли значение
сопротивления обмотки
электромагнитного клапана (для
которого выводится код неисправности),
измеренное на разъеме электронного
блока управления ABS, номинальному
значению.
Номинальное значение: 1,0-1,3 Ом

Да

Нет

Обрыв провода или короткое
замыкание в цепи
электромагнитного клапана, для
которого значение сопротивления
не соответствует номинальному

значению.

Отремонтируйте проводку.

Неисправность электронного блока

управления ABS.

Замените электронный блок

управления ABS.
