Mitsubishi Pajero (1991-1998 год). Руководство - часть 335
РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –
Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>
35-32-2

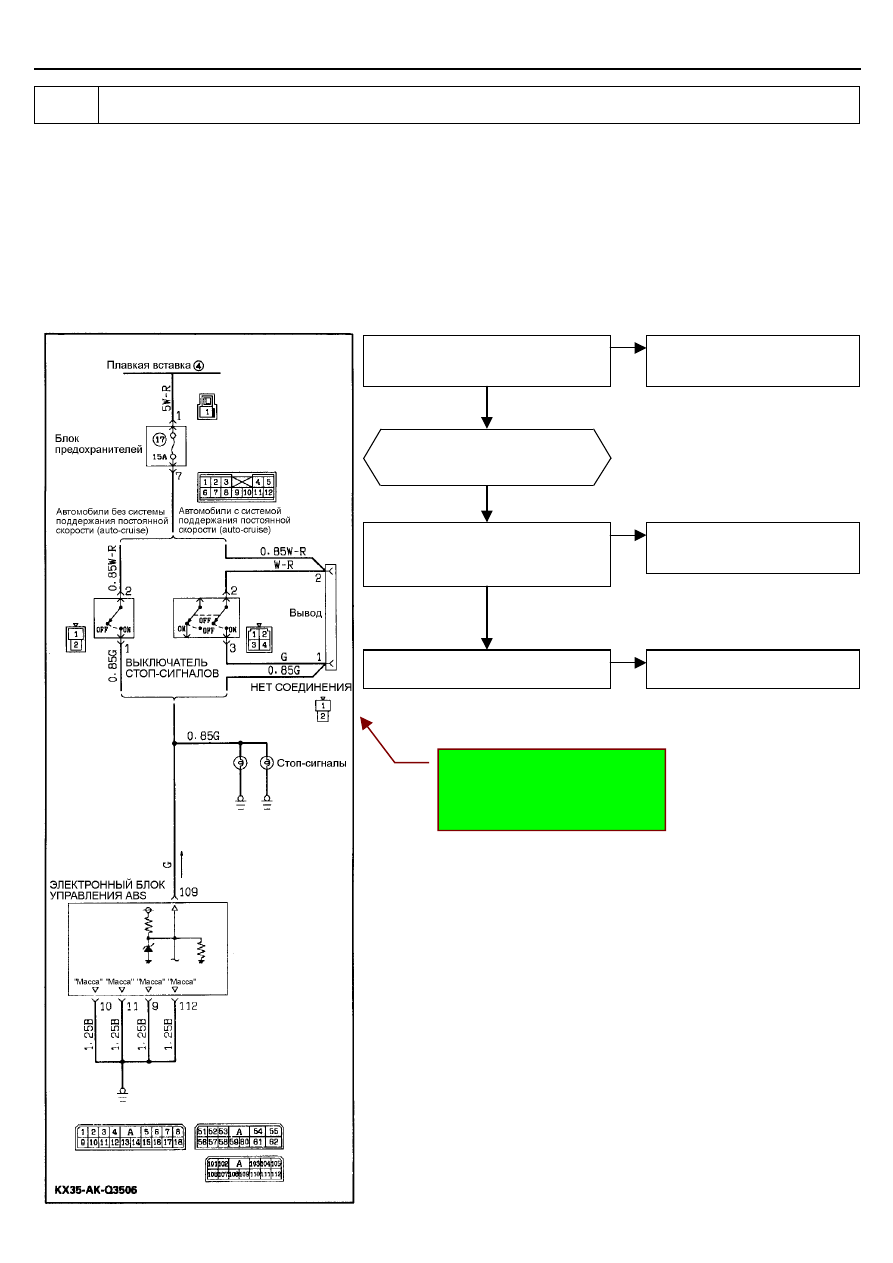

Блок-схема проверки 1
Выполните проверку при
работающем двигателе.
Когда разъем датчика ускорения
отсоединен, проверьте, соответствует
ли напряжение между выводом №1
разъема со стороны жгута проводов и
"массой" напряжению аккумуляторной
батареи.
Нет
Обрыв провода в цепи между выводом
"IG2" замка зажигания и датчиком
ускорения.
Отремонтируйте проводку.
Да
Когда разъем датчика ускорения
подсоединен, проверьте, соответствует
ли напряжение между выводом №3
разъема со стороны жгута проводов и
"массой" (напряжение сигнала датчика
ускорения) номинальному значению.
Номинальное значение: 2,5
±±±±
0,12 В
(Когда автомобиль установлен на
горизонтальной площадке.)
Выполните проверку при положении
"ACC" ключа замка зажигания.
Да
Нет
Когда разъем датчика ускорения
отсоединены, проверьте, соответствует
ли сопротивление между выводом №3
разъема со стороны жгута проводов и
"массой" значению 500 Ом или больше.
Да
Неисправен датчик ускорения.
Замените датчик ускорения.
Нет (0 Ом)
Когда разъем электронного блока
управления ABS и разъем датчика
ускорения отсоединены, проверьте,
есть ли замкнутая цепь между выводом
№3 разъема датчика ускорения со
стороны жгута проводов и "массой".
Неисправность электронного блока
управления ABS.
Нет
Замените электронный блок
управления ABS.
Да
Короткое замыкание в проводке между
электронным блоком управления ABS и
датчиком ускорения.
Отремонтируйте проводку.
Проверьте, соответствует ли
напряжение на выводе №110 разъема
электронного блока управления ABS
номинальному значению.
Номинальное значение: 2,5
±±±±
0,12 В
Нет
Обрыв провода в цепи между
электронным блоком управления ABS и
датчиком ускорения.
Отремонтируйте проводку.
Да
Неисправность электронного блока
управления ABS.
Замените электронный блок
управления ABS.
