РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

35-15-1

<<<<

Автомобили выпуска с Ноября 1993 г

>>>>

[Комментарий]: Если контрольная лампа ABS не горит при

любых положения ключа замка зажигания,
то существует большая вероятность того,
что она перегорела или отсутствует
питание лампы.

(Совет): Если другие контрольные лампы тоже не горят,

то, вероятно, перегорел предохранитель.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

35-15-2

Нет

Нет

Когда ключ замка зажигания находится
в положении “Вкл” (ON), проверьте,
горят ли другие контрольные лампы
(кроме контрольной лампы индикации
открытой двери).

Проверьте, есть ли напряжение
бортсети между выводом №38
разъема со стороны жгута проводов и

"массой".

Да

Да

Проверьте предохранитель No. 11.
Если предохранитель перегорел, то
замените предохранитель после

устранения причины перегорания.

Снимите комбинацию приборов и
проверьте ее при включенном
зажигании (ключ замка зажигания
в положении “Вкл” (ON))

Обрыв цепи между предохранителем

No. 11 и комбинацией приборов.

Отремонтируйте проводку.

Обрыв цепи внутри комбинации

приборов.

Отремонтируйте или замените

комбинацию приборов.

Выполните проверку при
выключенном зажигании (ключ
находится в положении “Выкл” (OFF))

Проверьте, исправна ли контрольная

лампа ABS (нить лампы).

Нет

Обрыв нити в контрольной лампе ABS.

Замените контрольную лампу ABS.

Да

Проверьте, есть ли замкнутая цепь
между выводами №38 и №18

комбинации приборов.

Нет

Неисправность комбинации приборов.

Отремонтируйте или замените

комбинацию приборов.

Да

Проверьте, все ли разъемы
подсоединены (не отсоединен ли

провод от вывода в разъеме).

Нет

Надежно подсоедините разъем
(Отремонтируйте вывод, если он

сломан или погнут.)

Да

Обрыв провода в цепях электронного блока управления ABS и реле электромагнитных
клапанов. Обе цепи следует проверить и отремонтировать в соответствии с каждой из

следующих методик.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Поиск неисправностей антиблокировочной системы
тормозов (ABS) <Автомобили выпуска до Мая 1994>

35-15-3

ПРИМЕЧАНИЕ:

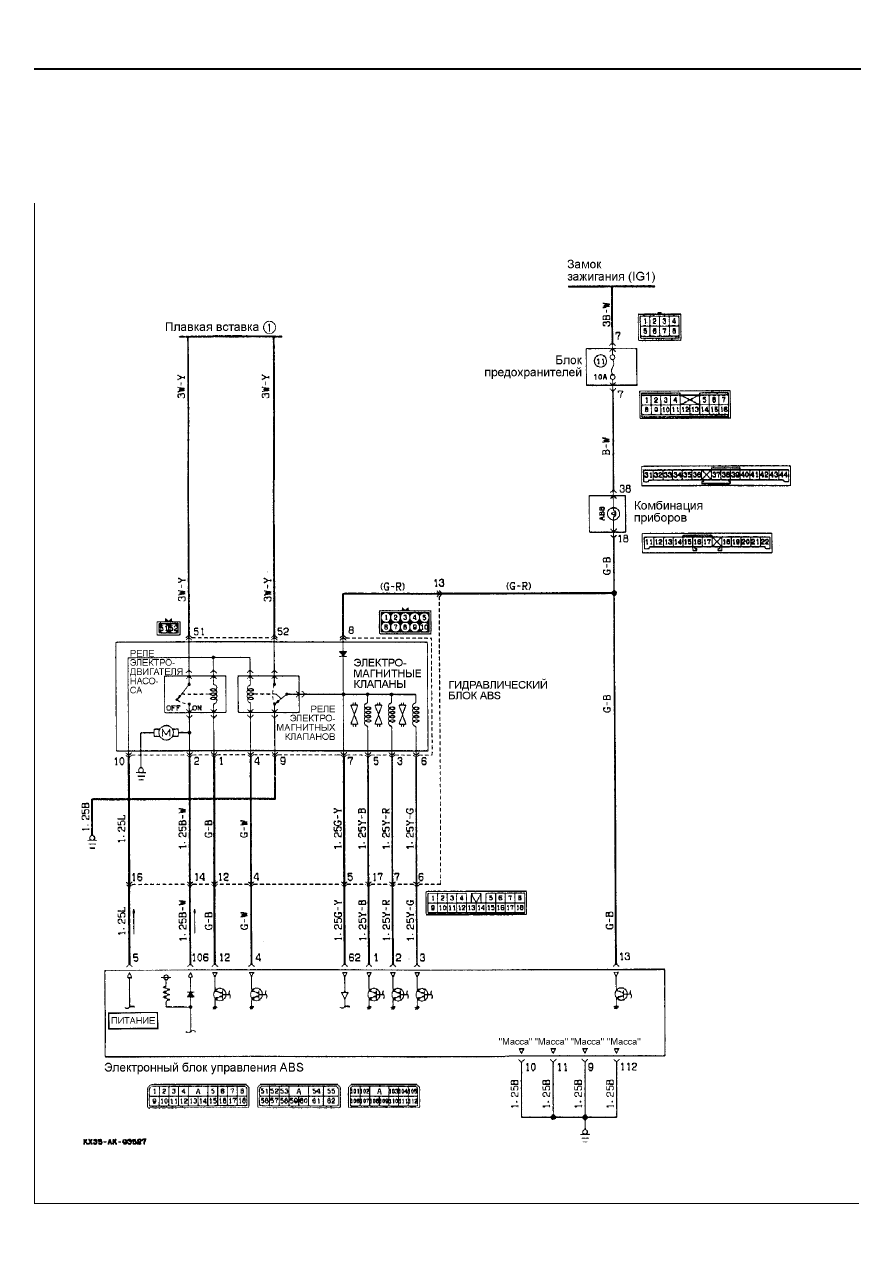

При выполнении проверки, приведенной в элементе блок-схемы, отмеченном символом *, соблюдайте полярность
подсоединения измерительного прибора (обратите внимание на полярность диодов в цепи). (Смотрите электросхему,
приведенную на странице 35-13.)

Проверка электронного блока

управления ABS.

Отсоедините разъем электронного
блока управления ABS и выполните
проверку.

Когда ключ замка зажигания находится
в положении “Вкл” (ON), проверьте, есть
ли напряжение бортсети между
выводом №13 разъема со стороны

жгута проводов и "массой".

Нет

Обрыв провода в цепи между
электронным блоком управления ABS и

контрольной лампой ABS.

Отремонтируйте проводку.

Да

Неисправность электронного блока

управления ABS.

Замените электронный блок

управления ABS.

Проверка реле электромагнитных

клапанов гидравлического блока ABS.

Снимите реле электромагнитных
клапанов гидравлического блока ABS
и выполните проверку.

Нет

Неисправность реле электромагнитных

клапанов гидравлического блока ABS.

Замените реле электромагнитных

клапанов гидравлического блока ABS.

Установите реле электромагнитных
клапанов и отсоедините разъем
гидравлического блока ABS.

Проверьте, исправно ли реле
электромагнитных клапанов
гидравлического блока ABS.
(Смотрите страницу 35-53.)

Да

Когда ключ замка зажигания находится
в положении “Вкл” (ON), проверьте, есть
ли напряжение бортсети между
выводом №8 разъема гидравлического
блока ABS со стороны жгута проводов и

"массой".

Нет

Обрыв провода в цепи между
гидравлическим блоком ABS и

контрольной лампой ABS.

Отремонтируйте проводку.

Да

Проверьте, есть ли замкнутая цепь
между выводом №9 разъема
гидравлического блока ABS со стороны
жгута проводов и "массой".

Нет

Обрыв провода в цепи между

гидравлическим блоком ABS и "массой".

Отремонтируйте проводку.

Да

Проверьте, есть ли замкнутая цепь
между выводами №8 и №9 разъема
гидравлического блока ABS.

Нет

Неисправен гидравлический блок ABS.

Замените гидравлический блок ABS.

Да

Неисправность (плохой контакт)

в разъеме.

*

35-15-4

ПРИМЕЧАНИЕ
