Mitsubishi Pajero (1991-1998 год). Руководство - часть 297





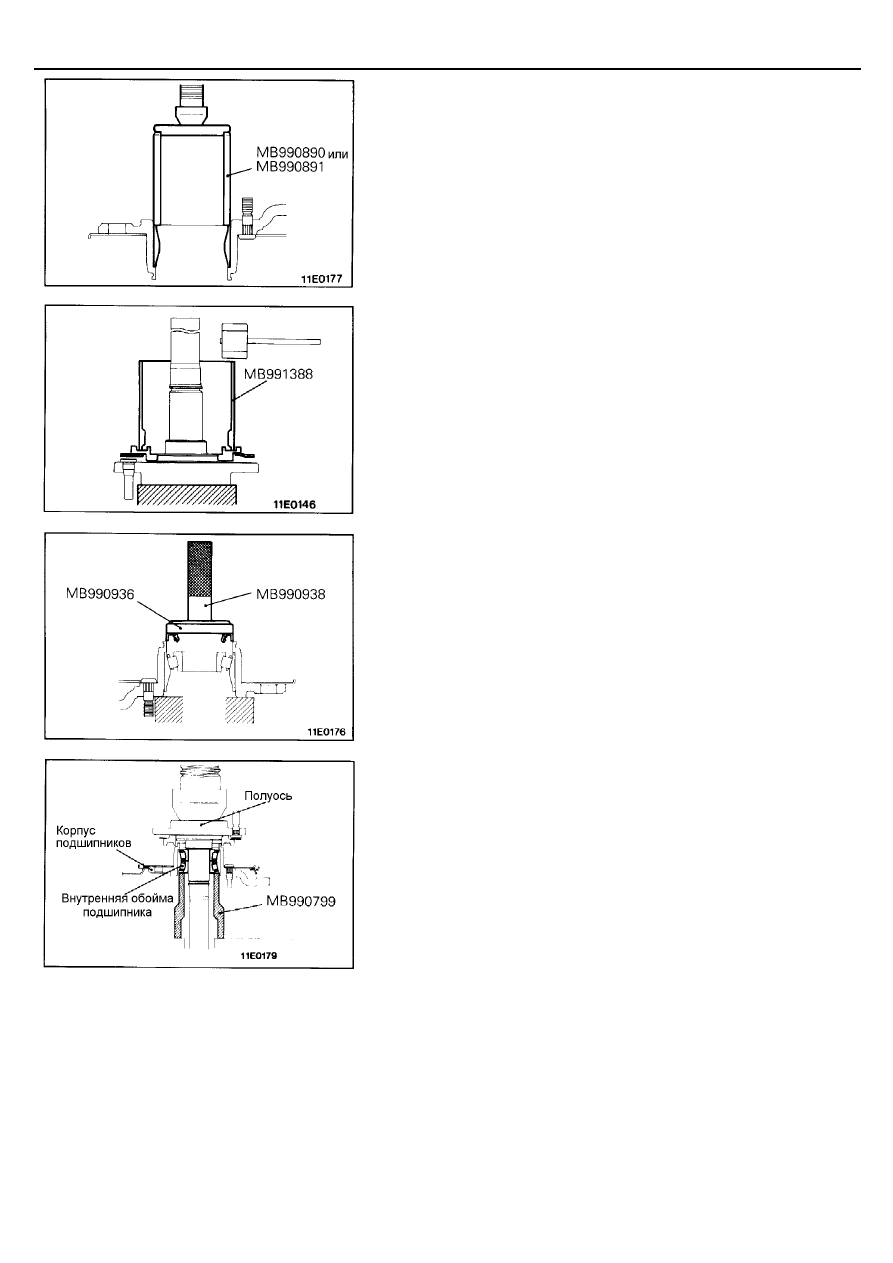

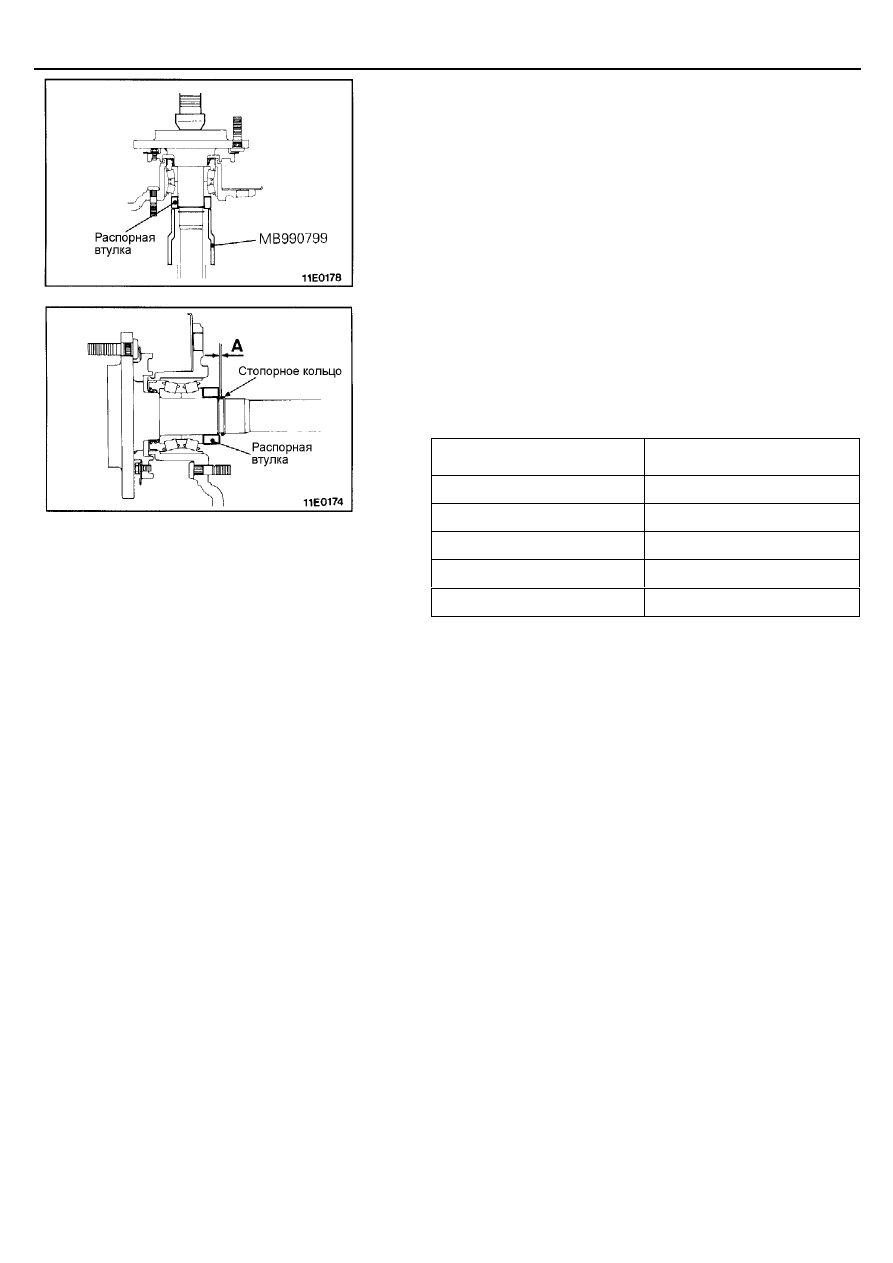

ЗАДНИЙ МОСТ –

Полуось

27-18

20. УСТАНОВКА НАРУЖНОЙ ОБОЙМЫ ПОДШИПНИКОВ

16. УСТАНОВКА РОТОРА ДАТЧИКА ЧАСТОТЫ

ВРАЩЕНИЯ КОЛЕСА

14. УСТАНОВКА САЛЬНИКА

(1)  Нанесите универсальную консистентную смазку на наружную

часть сальника.

(2)  С помощью специального инструмента запрессуйте сальник

заподлицо с корпусом подшипников.

(3)  Нанесите универсальную консистентную смазку на рабочую

кромку сальника.

12. УСТАНОВКА ВНУТРЕННЕЙ ОБОЙМЫ ВНУТРЕННЕГО

ПОДШИПНИКА

(1)  Пропустите полуось через корпус подшипников и внутреннюю

обойму внутреннего подшипника.

(2)  С помощью специального инструмента напрессуйте внутреннюю

обойму подшипника на полуось.
Внимание
1.  Внутренние обоймы обоих подшипников следует

запрессовывать вместе комплектом.

2.

На моделях с блокировкой заднего дифференциала правая
полуось длиннее левой полуоси (приблизительно на 7 мм).
Будьте внимательны при сборке, не перепутайте полуоси.

ЗАДНИЙ МОСТ –

Полуось

27-19

10. ЗАПРЕССОВКА РАСПОРНОЙ ВТУЛКИ

С помощью специального инструмента напрессуйте распорную втулку
на полуось. При установке распорной втулки проверяйте, что усилие
запрессовки находится в пределах номинального значения.
Если начальное усилие запрессовки меньше номинального значения,
то замените полуось.
Номинальное значение:

Начальное усилие запрессовки:   50000 Н
Окончательное усилие запрессовки:   100000-110000 Н

9.  УСТАНОВКА СТОПОРНОГО КОЛЬЦА

(1)  После установки стопорного кольца с помощью плоского щупа

проверьте, что зазор (А) между стопорным кольцом и распорной
втулкой находится в пределах номинального значения.
Номинальное значение:   0,0-0,166 мм

(2)  Если зазор больше номинального значения, то отрегулируйте

зазор установкой стопорного кольца соответствующей толщины.

Толщина стопорного кольца

Идентификационная

цветовая метка

2,17

-

2,01

Желтая

1,85

Синяя

1,69

Темно красная

1,53

Красная

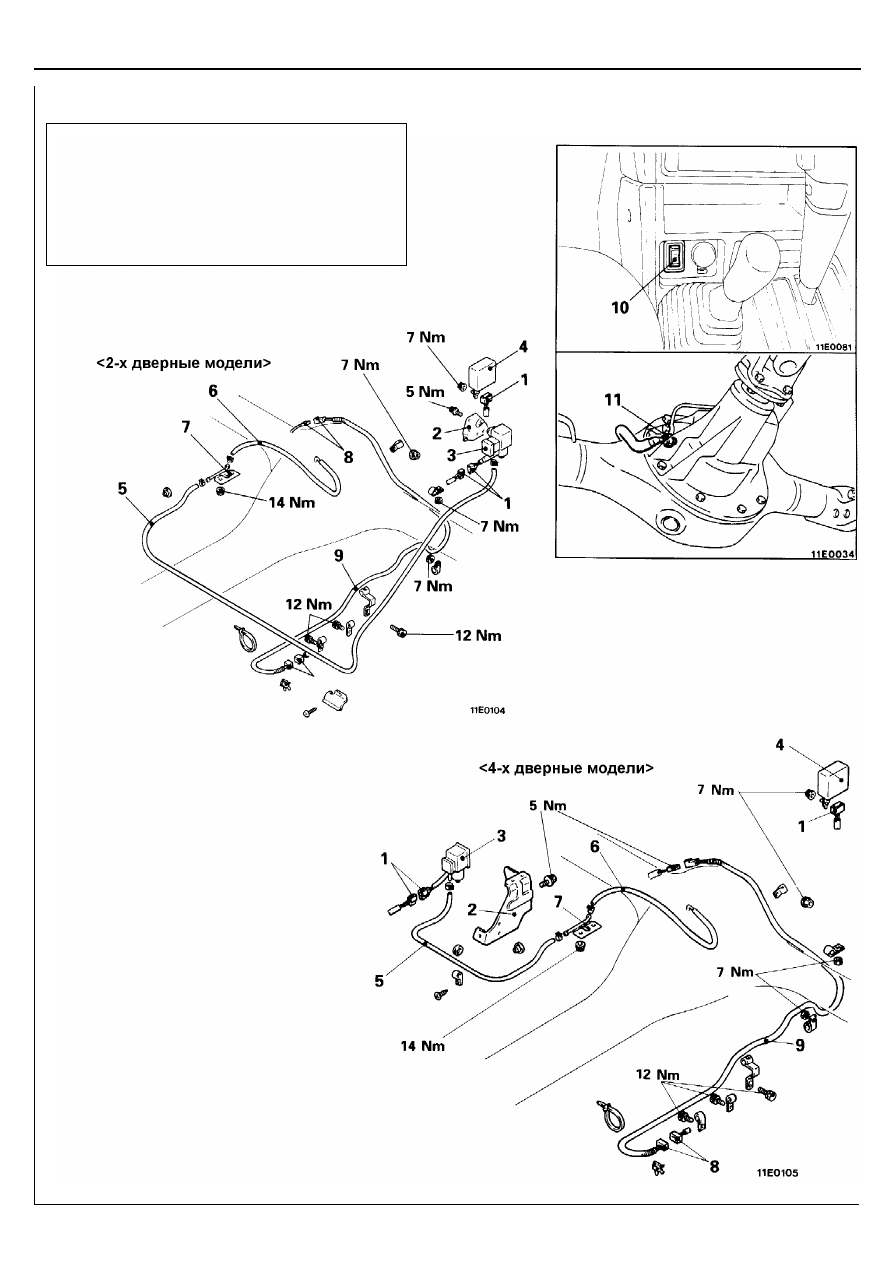

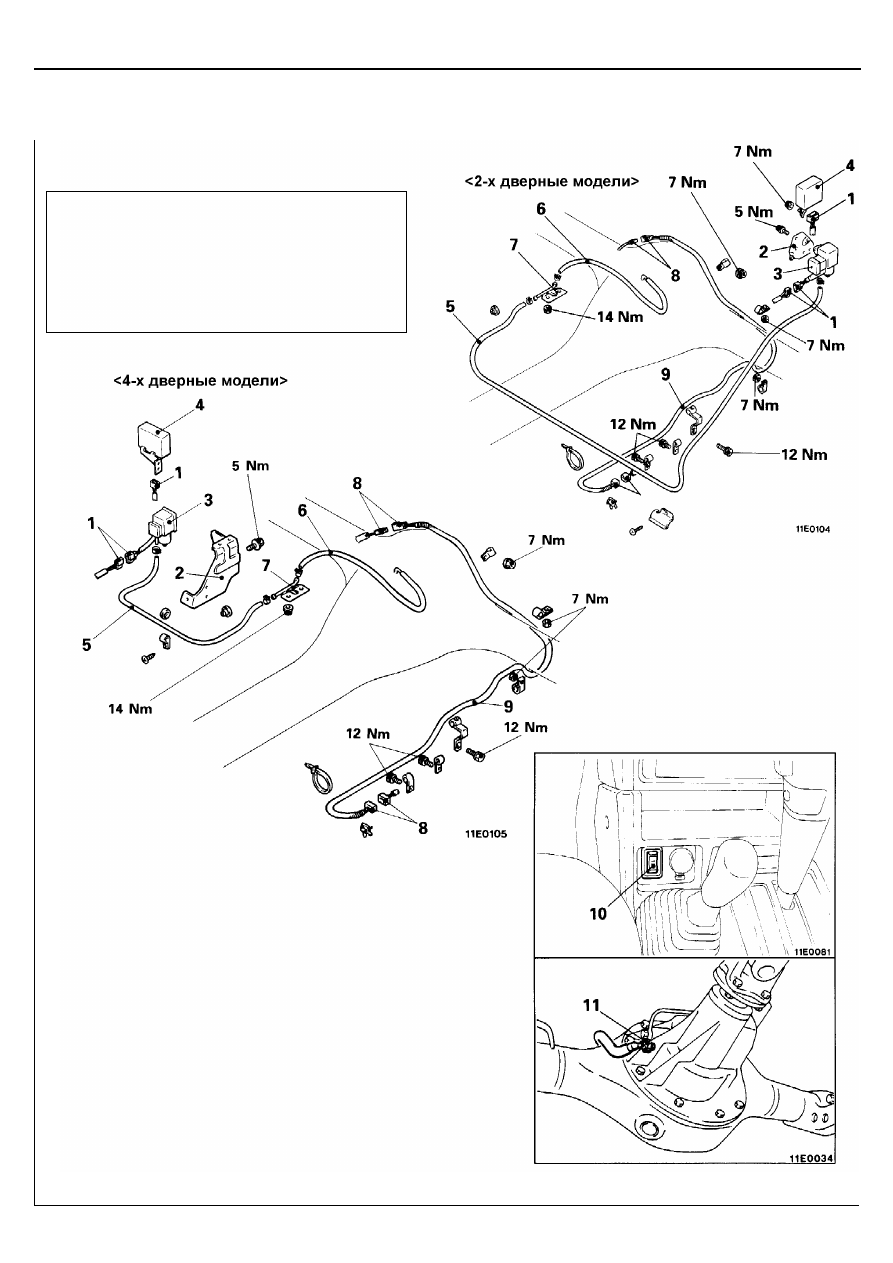

ЗАДНИЙ МОСТ –

Система блокировки заднего дифференциала

27-20

СИСТЕМА



БЛОКИРОВКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

 2-х дверные модели

Снятие и установка облицовки задней боковины
кузова (левая сторона)
(Смотрите ГЛАВУ 52A – "Облицовка".)

 4-х дверные модели

Снятие и установка сиденья второго ряда
(Смотрите ГЛАВУ 52A – "Сиденья".)

Последовательность снятия
насоса пневмопривода и блока управления
приводом блокировки заднего дифференциала
1.  Разъем жгута проводов
2.

Кронштейн

3.

Насос пневмопривода блокировки заднего
дифференциала

4.

Блок управления приводом блокировки заднего
дифференциала

5.

Воздушный шланг

6.

Воздушный шланг

7.

Кронштейн крепления шланга

8.

Разъем жгута проводов

9.  Изменение расположения проводки

Последовательность снятия выключателя
блокировки заднего дифференциала
10. Выключатель блокировки заднего дифференциала

Последовательность снятия датчика включения
блокировки заднего дифференциала
11. Датчик включения блокировки заднего

дифференциала (Смотрите страницу 27-26.)

<<<<

Автомобили выпуска



д

о

Октября 1993

>>>>

ЗАДНИЙ МОСТ –

Система блокировки заднего дифференциала

27-20-1

<<<<

Автомобили выпуска



с Ноября 1993

>>>>

Предварительные и заключительные операции

 2-х дверные модели

Снятие и установка облицовки задней боковины
кузова (левая сторона)
(Смотрите ГЛАВУ 52A – "Облицовка".)

 4-х дверные модели

Снятие и установка сиденья второго ряда
(Смотрите ГЛАВУ 52A – "Сиденья".)

Последовательность снятия насоса
пневмопривода и блока управления приводом
блокировки заднего дифференциала
1.  Разъем жгута проводов
2.

Кронштейн

3.

Насос пневмопривода блокировки
заднего дифференциала

4.

Блок управления приводом
блокировки заднего дифференциала

5.

Воздушный шланг

6.

Воздушный шланг

7.

Кронштейн крепления шланга

8.

Разъем жгута проводов

9.  Изменение расположения

проводки

Последовательность снятия выключателя
блокировки заднего дифференциала
10. Выключатель блокировки заднего

дифференциала

Последовательность снятия датчика включения
блокировки заднего дифференциала
11. Датчик включения блокировки заднего

дифференциала (Смотрите страницу 27-26.)
