ПЕРЕДНИЙ МОСТ

–

Картер дифференциала и муфта

подключение моста

26-38

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

8.  СНЯТИЕ ПЕРЕДНЕГО КАРДАННОГО ВАЛА

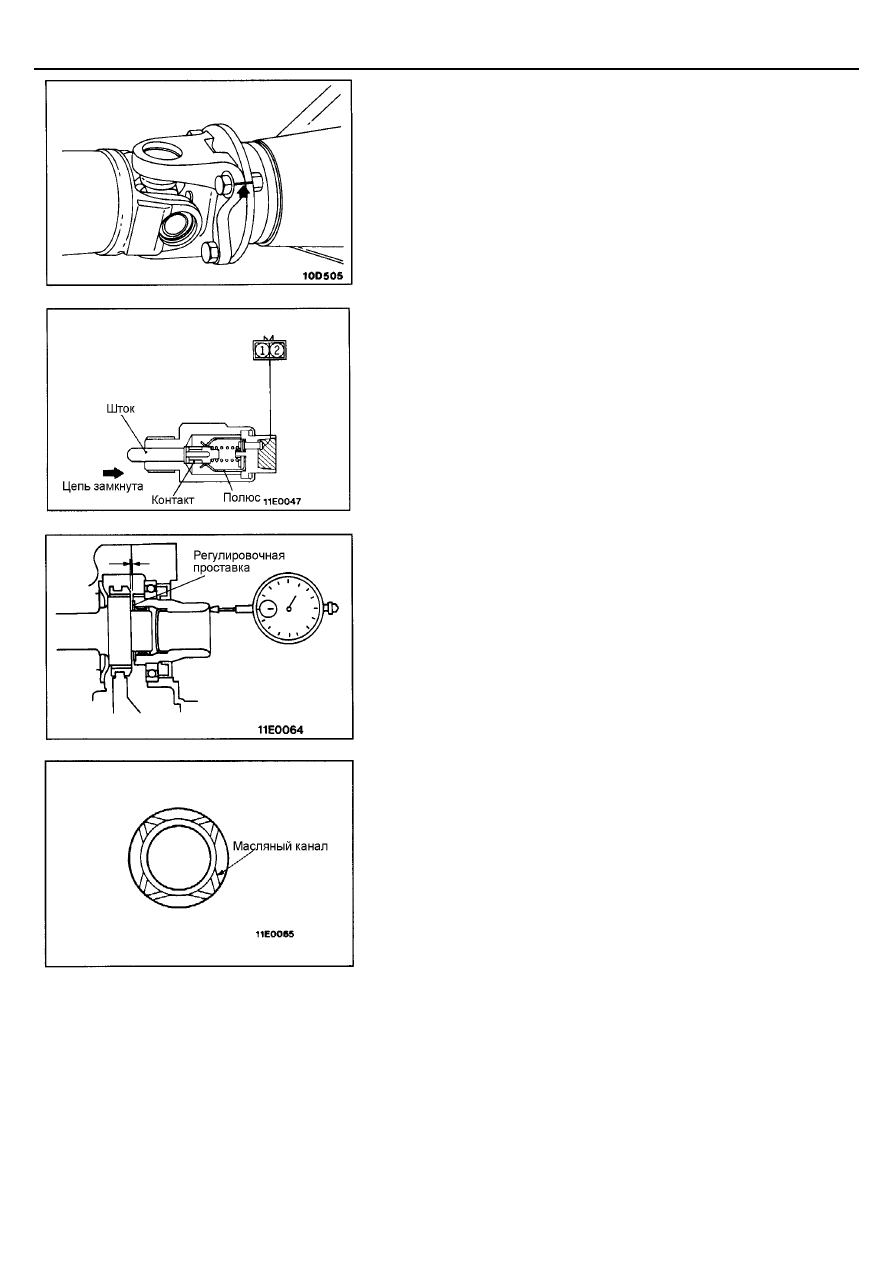

(1) Нанесите метки относительного положения фланца карданного

вала и фланца ведущей шестерни главной передачи
дифференциала.

ПРОВЕРКА

ДАТЧИК ВКЛЮЧЕНИЯ МУФТЫ ПОДКЛЮЧЕНИЯ МОСТА

Датчик работоспособен, если цепь между выводами датчика замкнута при
нажатом штоке датчика, и цепь между выводами датчика разомкнута при
отпущенном штоке датчика.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

23.  УСТАНОВКА МУФТЫ ПОДКЛЮЧЕНИЯ МОСТА

(1)  После установки муфты подключения моста подберите

регулировочную проставку так, чтобы зазор шестерен муфты
(осевой зазор подшипников муфты) находился в пределах
номинального значения.
Номинальное значение:   0,05-0,40 мм

(2)  Установите регулировочную проставку так, чтобы сторона

проставки с масляными каналами была направлена к шестерням
дифференциала.

8.  УСТАНОВКА ПЕРЕДНЕГО КАРДАННОГО ВАЛА

При установке переднего карданного вала совместите ранее
сделанные метки относительного положения фланца карданного вала
и фланца ведущей шестерни главной передачи.

1.  ПОДСОЕДИНЕНИЕ ВАКУУМНЫХ ШЛАНГОВ

Подсоедините вакуумные шланги к штуцерам пневмопривода муфты
подключения моста в соответствии с цветовыми идентификационными
метками.

ПЕРЕДНИЙ МОСТ

–



Муфта подключения моста

26-39

МУФТА ПОДКЛЮЧЕНИЯ МОСТА

РАЗБОРКА И СБОРКА

<<<<

Автомобили выпуска до Мая 1994

>>>>

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

10. СНЯТИЕ ШЕСТЕРНИ МУФТЫ / 11. СНЯТИЕ

ПОДШИПНИКА

(1)  С помощью пресса через стальную пластину извлеките шестерню

муфты и подшипник вместе.

(2)  С помощью пресса удерживая оправку напротив внутренней

обоймы подшипника, отделите подшипник от шестерни муфты.

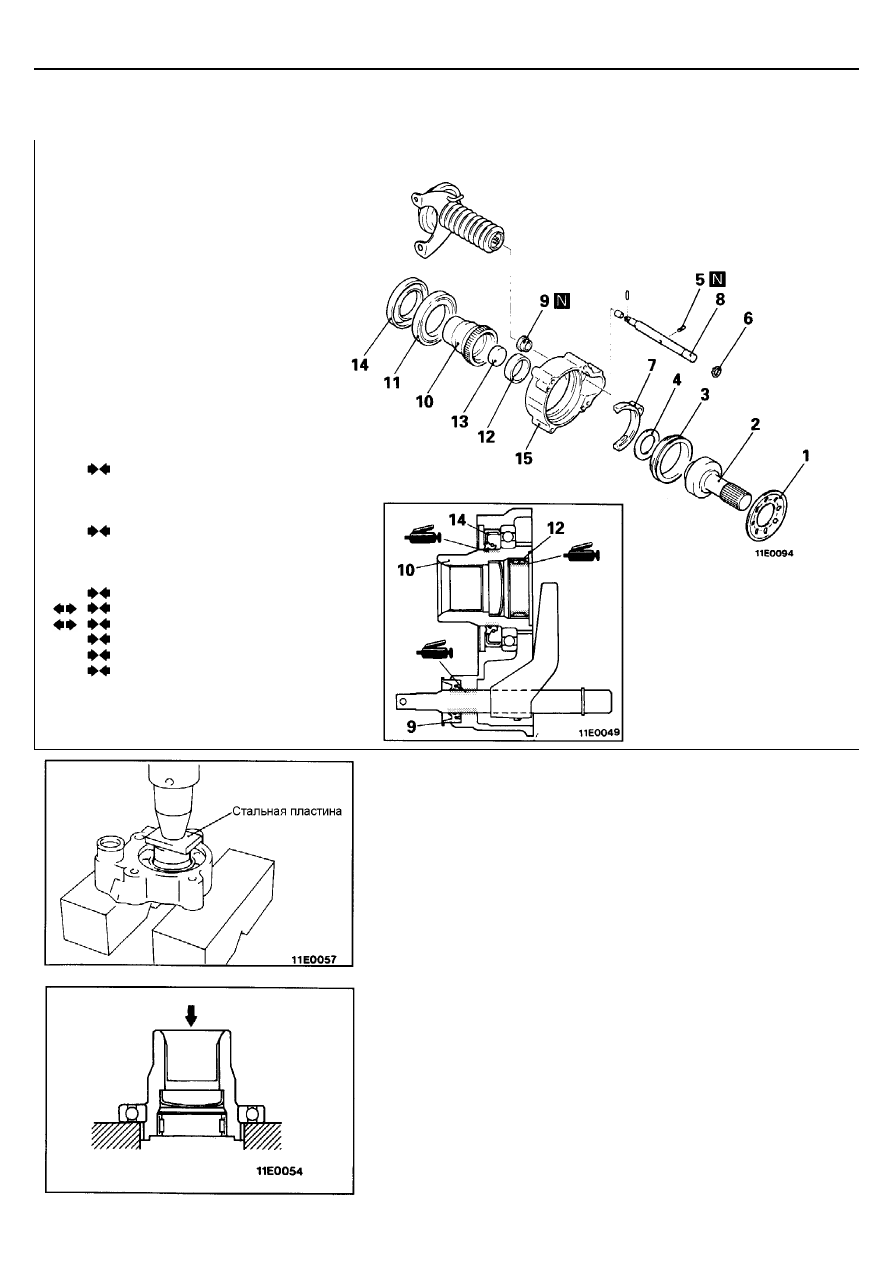

Последовательность снятия
1.

Упорная пластина

2.

Главный вал

3.

Втулка включения муфты

4.

Регулировочная проставка

5.

Пружинный штифт

6.

Стопорное кольцо

7.

Вилка включения

8.

Шток

9.

Сальник

10. Шестерня муфты
11. Подшипник
12. Игольчатый подшипник
13. Колпачок
14. Сальник
15. Корпус муфты

ПЕРЕДНИЙ МОСТ

–



Муфта подключения моста

26-40

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

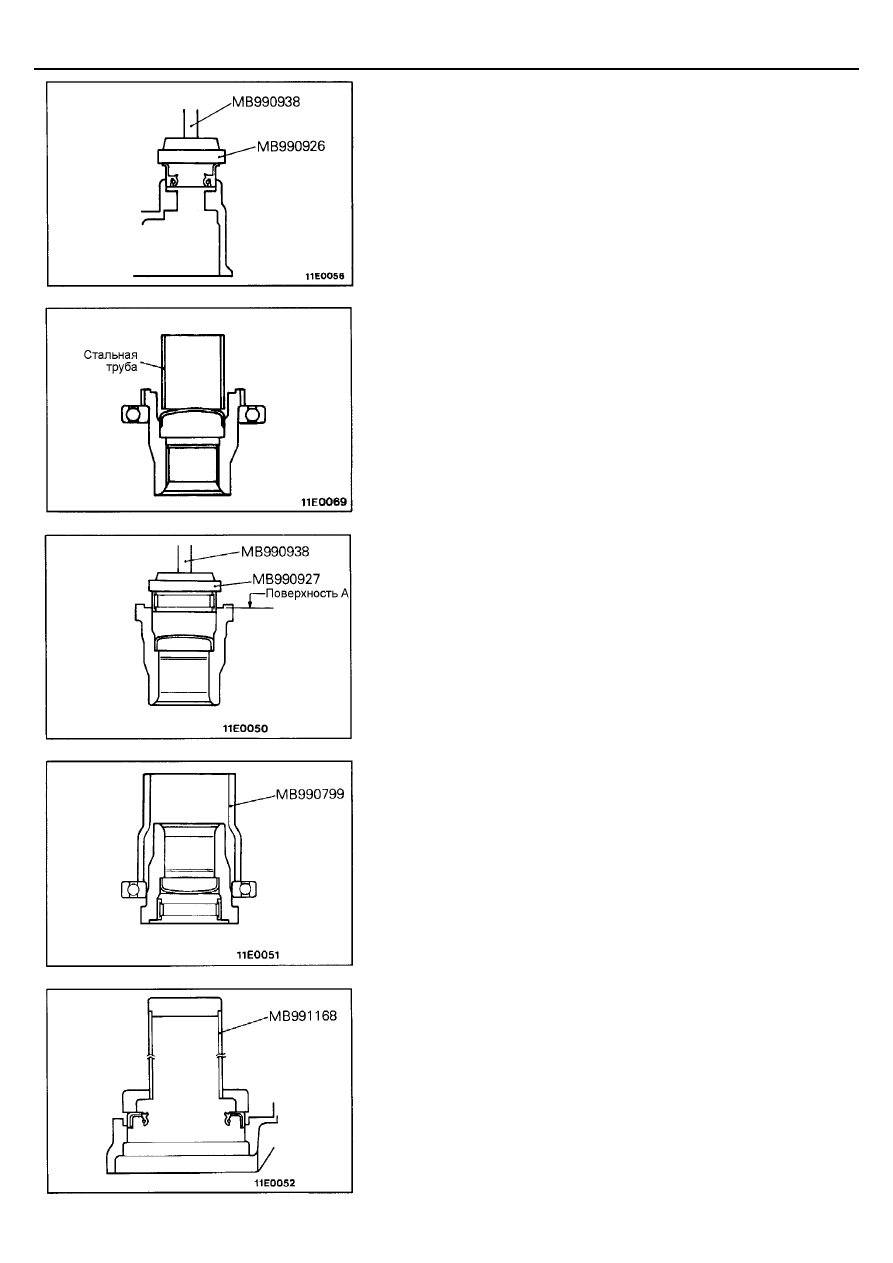

14. УСТАНОВКА САЛЬНИКА

13. УСТАНОВКА КОЛПАЧКА

С помощью стальной трубы внешним диаметром приблизительно
30-35 мм вставьте колпачок на место.
Внимание
Будьте осторожны, не сделайте вмятину на выпуклой части
колпачка.

12. УСТАНОВКА ИГОЛЬЧАТОГО ПОДШИПНИКА

С помощью специального инструмента запрессуйте колпачок
заподлицо с поверхностью "А" шестерни муфты.

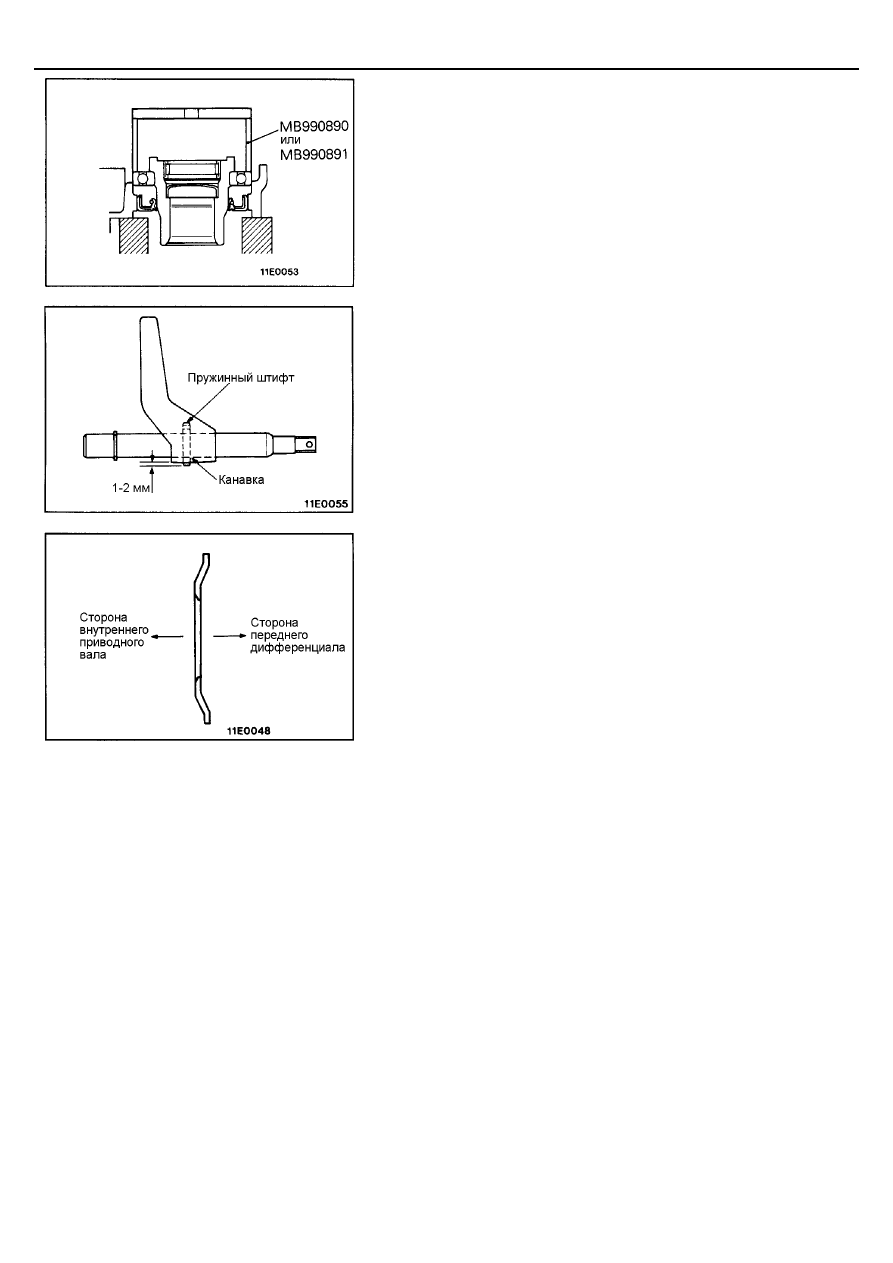

11. УСТАНОВКА ПОДШИПНИКА / 10. УСТАНОВКА

ШЕСТЕРНИ МУФТЫ / 9. УСТАНОВКА САЛЬНИКА

(1) С помощью специального инструмента напрессуйте подшипник

на шестерню до упора в буртик шестерни.

(2)  С помощью специального инструмента установите сальник

заподлицо с корпусом муфты подключения моста.
