Mitsubishi Pajero (1991-1998 год). Руководство - часть 285

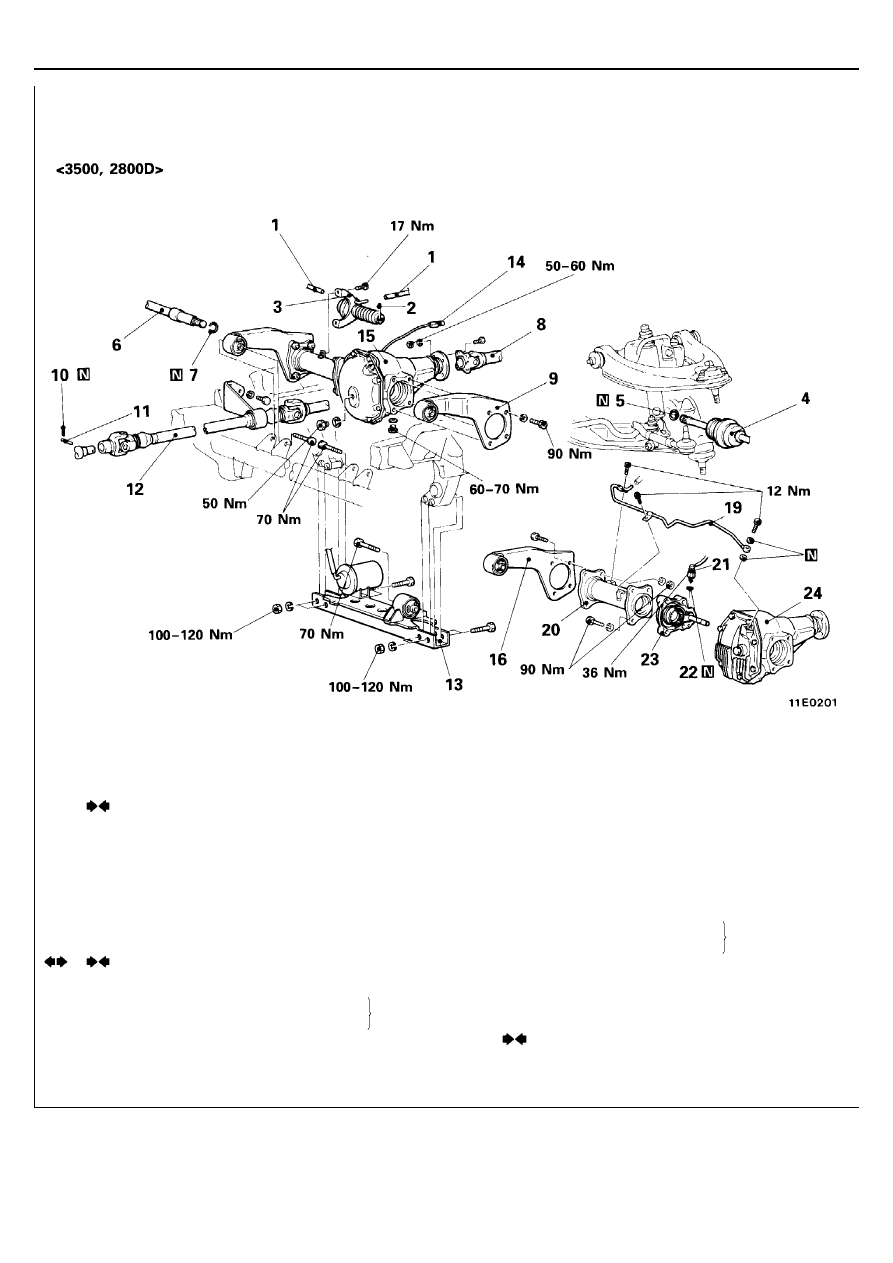

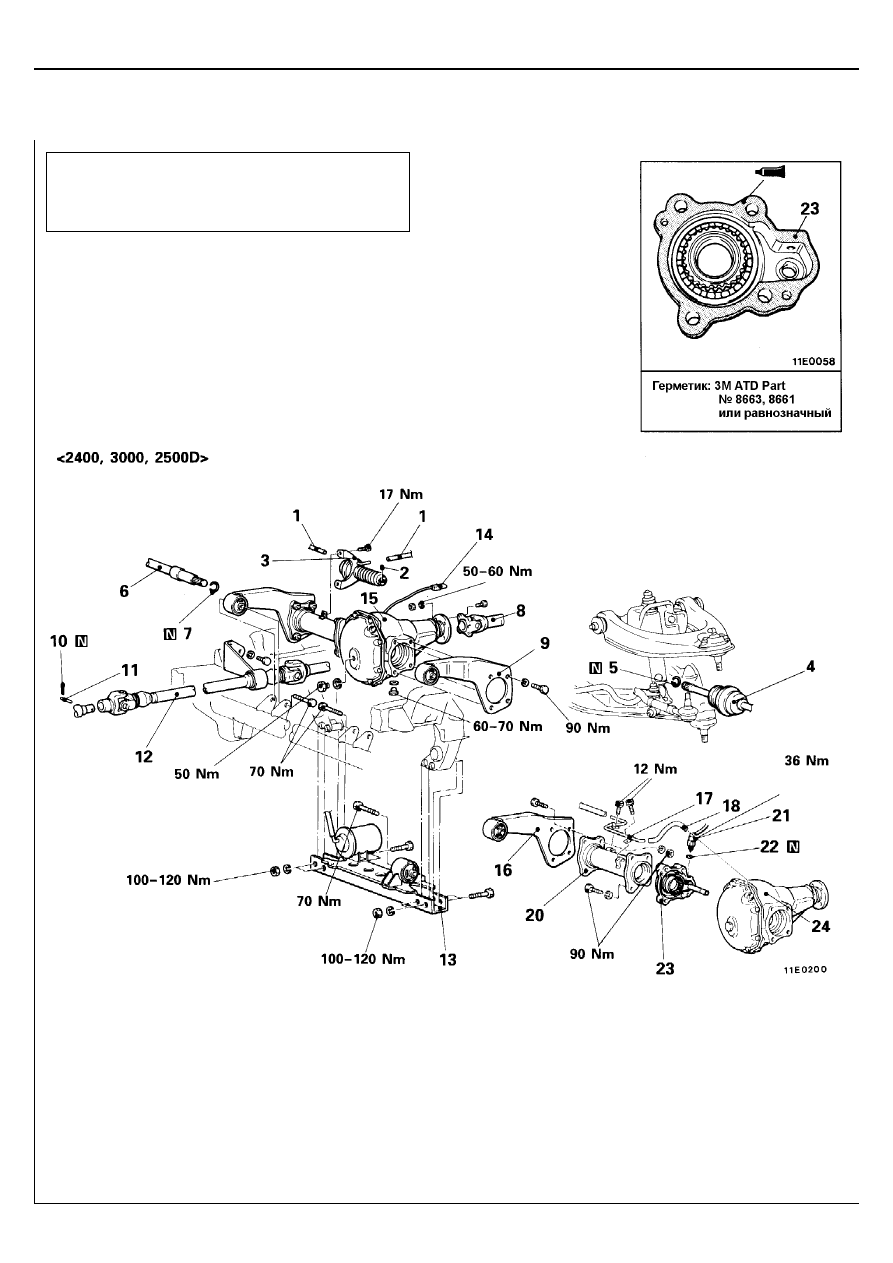

ПЕРЕДНИЙ МОСТ
–
Электромагнитный клапан и вакуумные
шланги системы подключения моста
26-36

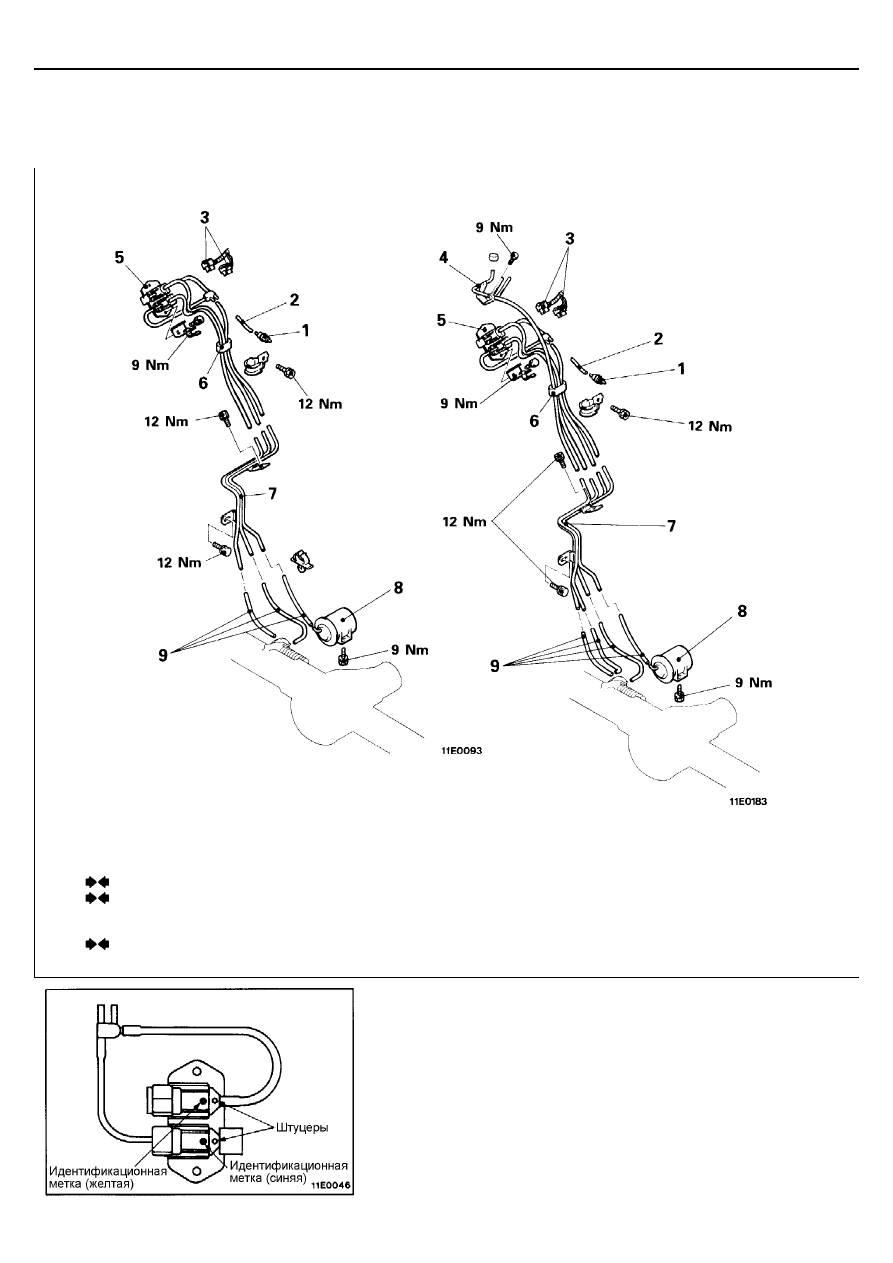

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН И ВАКУУМНЫЕ ШЛАНГИ
СИСТЕМЫ ПОДКЛЮЧЕНИЯ МОСТА
СНЯТИЕ И УСТАНОВКА
<<<<
Автомобили выпуска до Октября 1993
>>>>
<<<<
Автомобили выпуска с Ноября 1993
>>>>
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
9. ПОДСОЕДИНЕНИЕ ВАКУУМНЫХ ШЛАНГОВ
Подсоедините вакуумные шланги к штуцерам пневмопривода и
трубкам в соответствии с цветовыми идентификационными метками.
Кроме того, вакуумный шланг без цветовой идентификационной метки
подсоединяется к вакуумному резервуару.
6. ПОДСОЕДИНЕНИЕ ВАКУУМНЫХ ШЛАНГОВ
/5. УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В
СБОРЕ
Подсоедините вакуумные шланги к электромагнитным клапанам в
соответствии с цветовыми идентификационными метками.
Последовательность снятия
1.
Обратный клапан
2.
Вакуумный шланг
3.
Разъем электромагнитного клапана
4.
Вакуумная трубка
5.
Электромагнитный клапан в сборе
6.
Вакуумные шланги
7.
Вакуумные трубки в сборе
8.
Вакуумный резервуар
9.
Вакуумные шланги
