Mitsubishi Pajero (1991-1998 год). Руководство

ПЕРЕДНИЙ МОСТ

–

Вал привода колеса

26-32

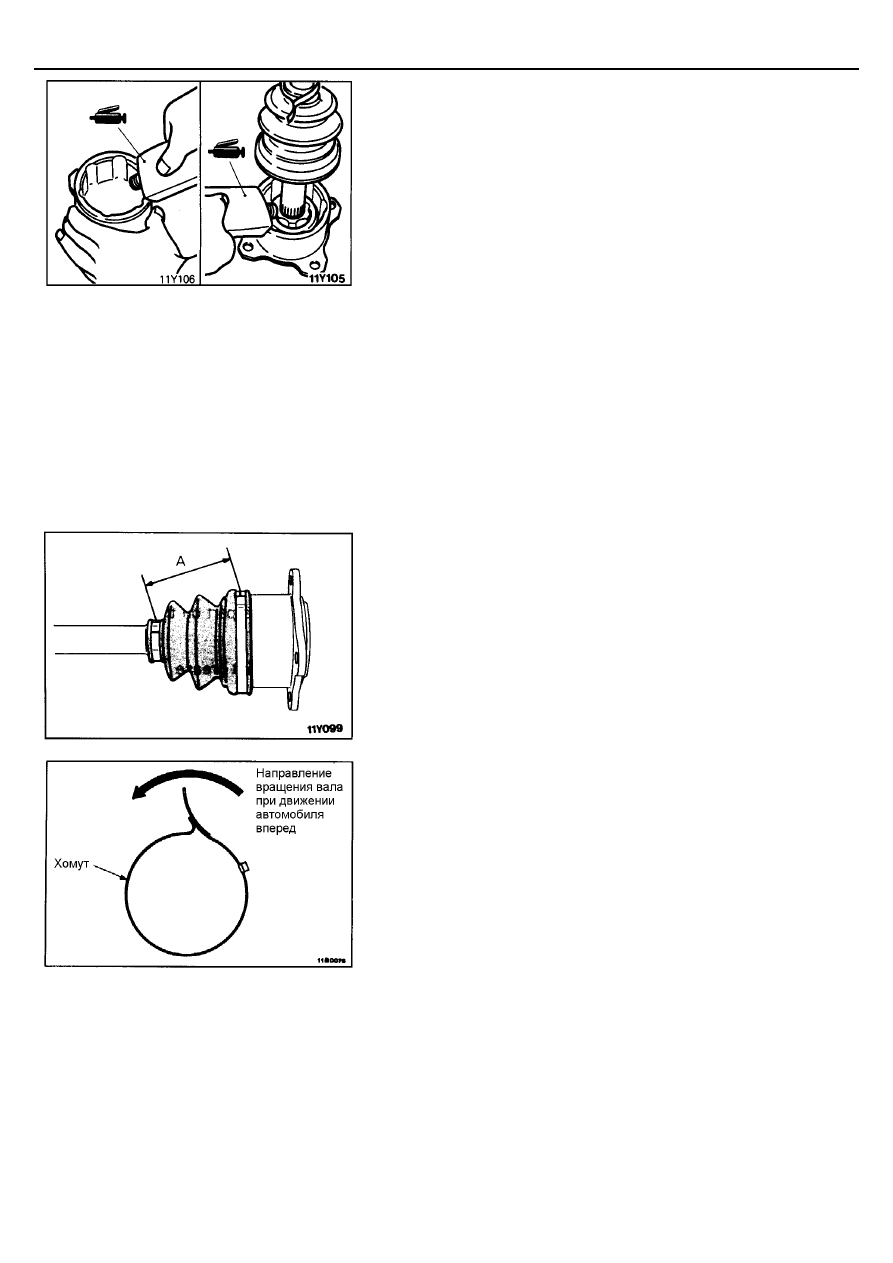

4. УСТАНОВКА НАРУЖНОЙ ОБОЙМЫ

ВНУТРЕННЕГО ШРУСа (D.O.J.).

(1) Заполните смазкой полость наружной обоймы и защитного

чехла внутреннего ШРУСа (D.O.J.).
Рекомендованная смазка: Смазка из ремкомплекта
Количество: 100 г.
ПРИМЕЧАНИЕ
Смазку из ремкомплекта следует разделить на две равные части
для смазки наружной обоймы внутреннего ШРУСа (D.O.J.) и
закладки внутрь защитного чехла внутреннего ШРУСа (D.O.J.).
Внимание
Для смазки ШРУСов вала привода колеса применяется
специальная смазка. Не смешивайте старую и новую смазку,
а также разные типы смазки.

(2) Установите стопорное кольцо на наружную обойму внутреннего

ШРУСа (D.O.J.). Наденьте защитный чехол на наружную обойму
внутреннего ШРУСа (D.O.J.), закрепите чехол на валу привода
колеса малым хомутом.
Внимание
Не закрепляйте защитный чехол ШРУСа большим хомутом.

(3) Закрепите вал привода колеса и передвиньте наружную обойму

внутреннего ШРУСа (D.O.J.) в положение, при котором размер "А"
защитного чехла в сборе находится в пределах номинального
значения.
Номинальное значение (А): 77-83 мм

(4) Отведите небольшой участок защитного чехла от наружной

обоймы внутреннего ШРУСа (D.O.J.) и удалите воздух из чехла.

(5) Закрепите защитный чехол внутреннего ШРУСа (D.O.J.) большим

хомутом.
Внимание
Убедитесь, что хомуты правильно ориентированы
относительно направления вращения вала привода колеса.

ПЕРЕДНИЙ МОСТ

–

Внутренний приводной вал

26-33

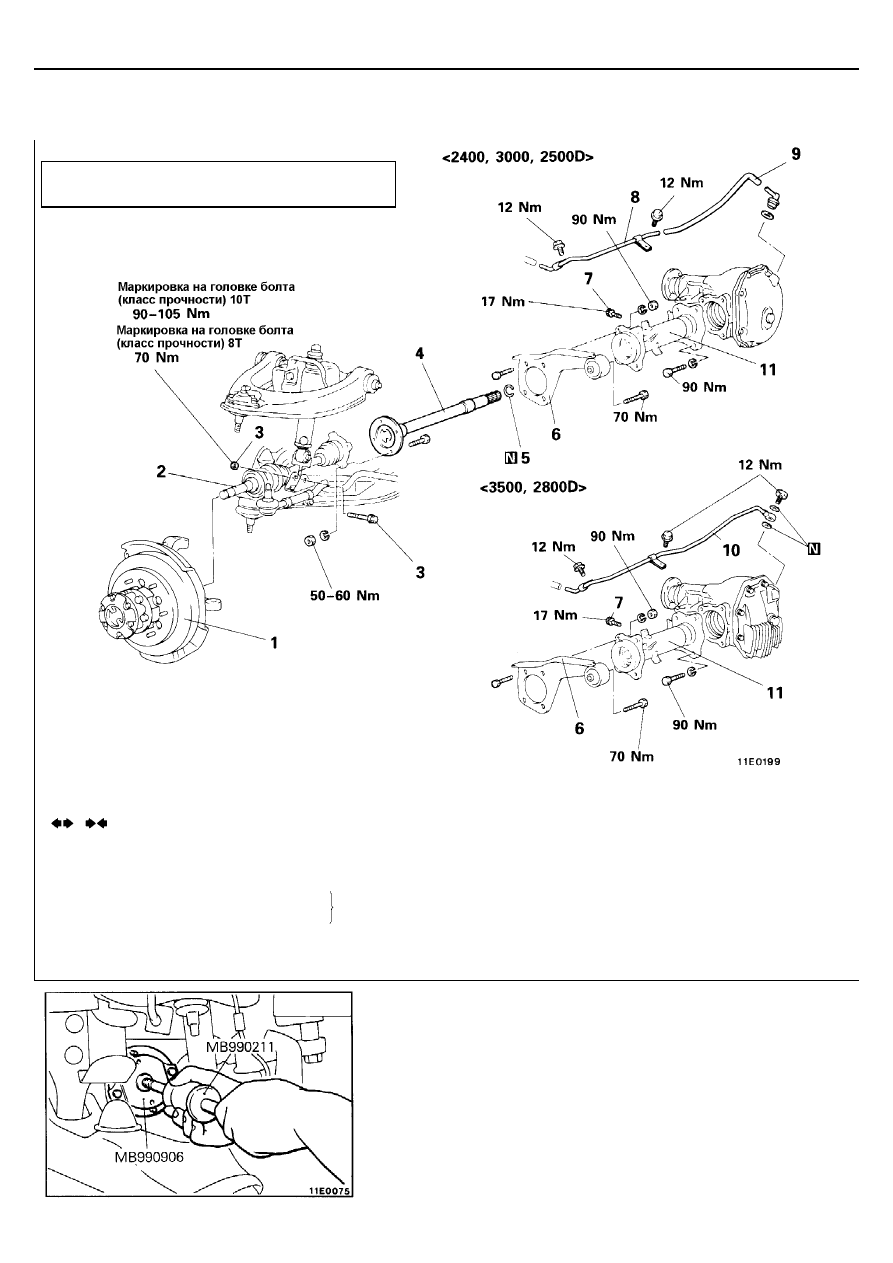

ВНУТРЕННИЙ ПРИВОДНОЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4. СНЯТИЕ ВНУТРЕННЕГО ПРИВОДНОГО ВАЛА

Подсоедините специальное приспособление к фланцу внутреннего
приводного вала, затем с помощью съемника извлеките вал из
картера переднего дифференциала.
Внимание
Не повредите сальник шлицами внутреннего приводного вала
при вытягивании вала из картера дифференциала.

Предварительные и заключительные операции

•

Снятие и установка нижнего защитного кожуха

Последовательность снятия
1.

Ступица переднего колеса и поворотный кулак
в сборе (Смотрите страницу 26-12.)

Вал привода правого колеса
(Смотрите страницу 26-26.)

Болт и гайка крепления нижней опоры
амортизатора

Внутренний приводной вал

Стопорное кольцо

Правый кронштейн крепления дифференциала

Болт крепления пневмопривода муфты
подключения моста

Super Select 4WD

Вентиляционная трубка

Вентиляционный шланг

10. Вентиляционная трубка
11. Удлинитель картера дифференциала

Автомобили

выпуска с Ноября 1993

ПЕРЕДНИЙ МОСТ

–

Внутренний приводной вал

26-34

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4. УСТАНОВКА ВНУТРЕННЕГО ПРИВОДНОГО ВАЛА

Установите внутренний приводной вал в картер дифференциала
с помощью специальных инструментов (MB990906 и MB990211)
Внимание
Будьте осторожны, не повредите сальник и уплотнение шлицами
внутреннего приводного вала при установке.

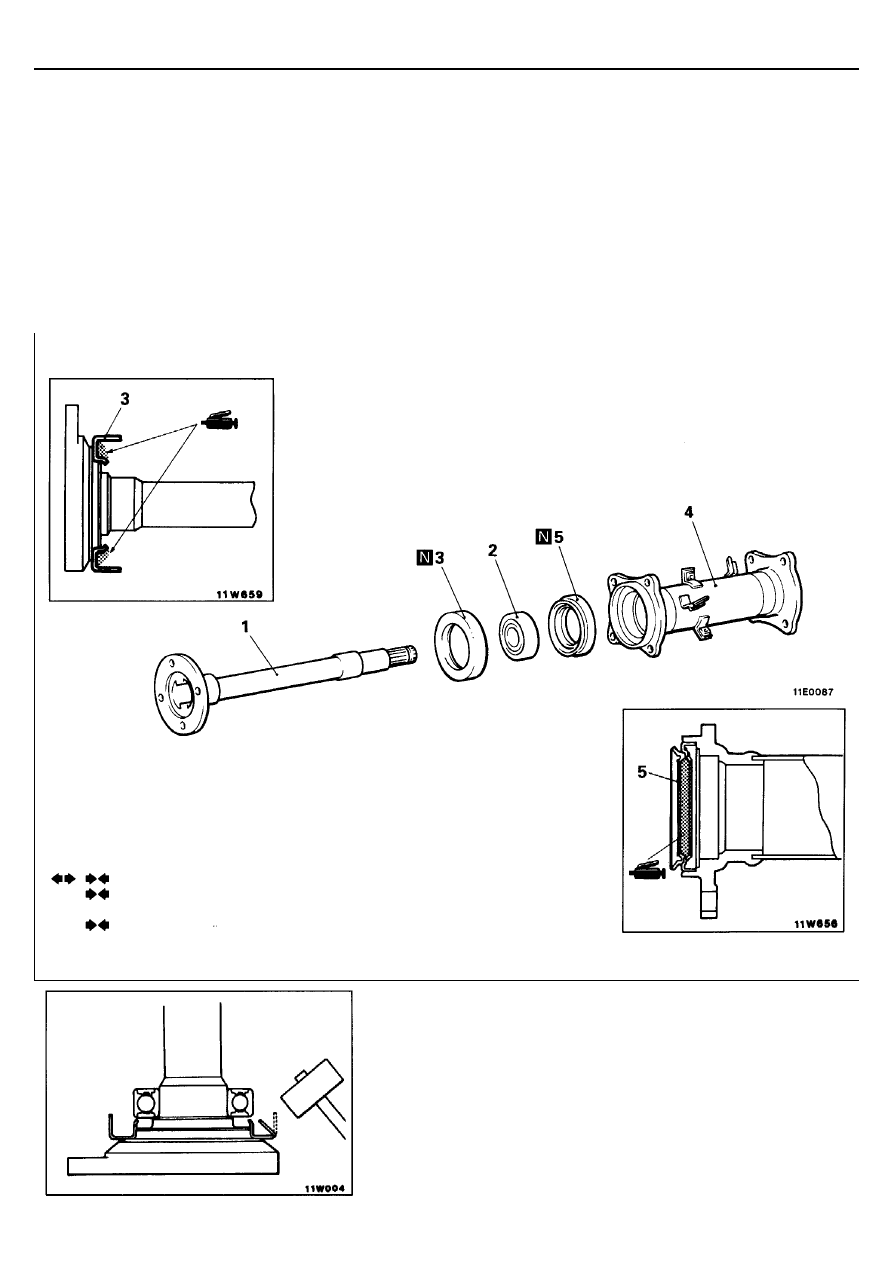

СБОРКА И РАЗБОРКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

2. СНЯТИЕ ПОДШИПНИКА

(1) С помощью молотка загните внутрь внешний край пыльника

уплотнения.

Внутренний приводной вал

Подшипник

Пыльник уплотнения

Удлинитель картера дифференциала

Уплотнение

ПЕРЕДНИЙ МОСТ

–

Внутренний приводной вал

26-35

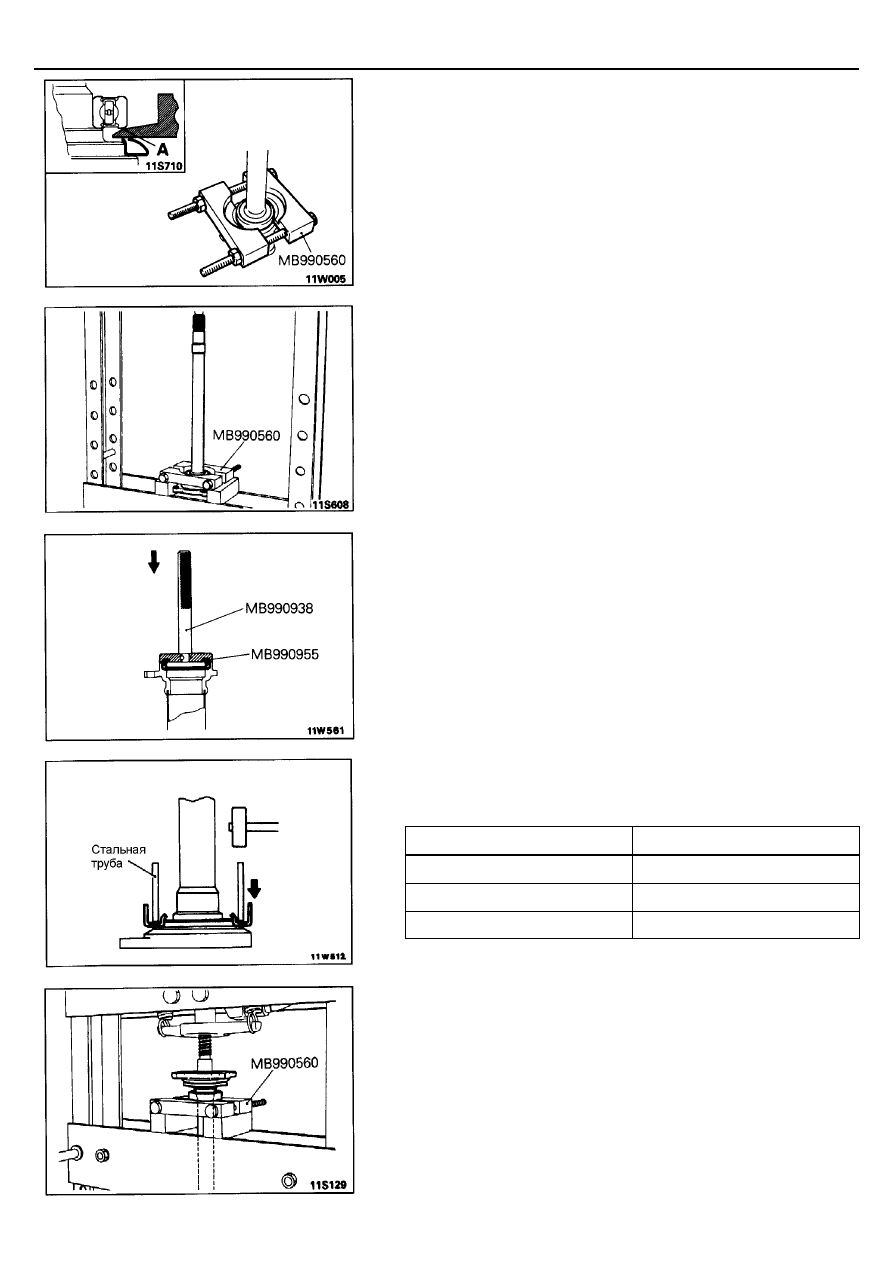

(2) Установите специальный инструмент (съемник), как показано на

рисунке. Затягивайте гайки съемника до касания зоной "А"
наружной обоймы подшипника.

(3) Выпрессуйте внутренний приводной вал из подшипника.

Внимание
Не допускайте падения внутреннего приводного вала.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

5. УСТАНОВКА УПЛОТНЕНИЯ

С помощью специального инструмента запрессуйте новое уплотнение
в удлинитель картера дифференциала заподлицо с поверхностью
удлинителя.

3. УСТАНОВКА ПЫЛЬНИКА

С помощью подходящего отрезка стальной трубы установите новый
пыльник на внутренний приводной вал.

Отрезок стальной трубы

Размеры, мм

Полная длина

Внешний диаметр

Толщина стенки

2. УСТАНОВКА ПОДШИПНИКА

С помощью специального инструмента напрессуйте подшипник на
внутренний приводной вал.
