Mitsubishi Pajero (1991-1998 год). Руководство - часть 282





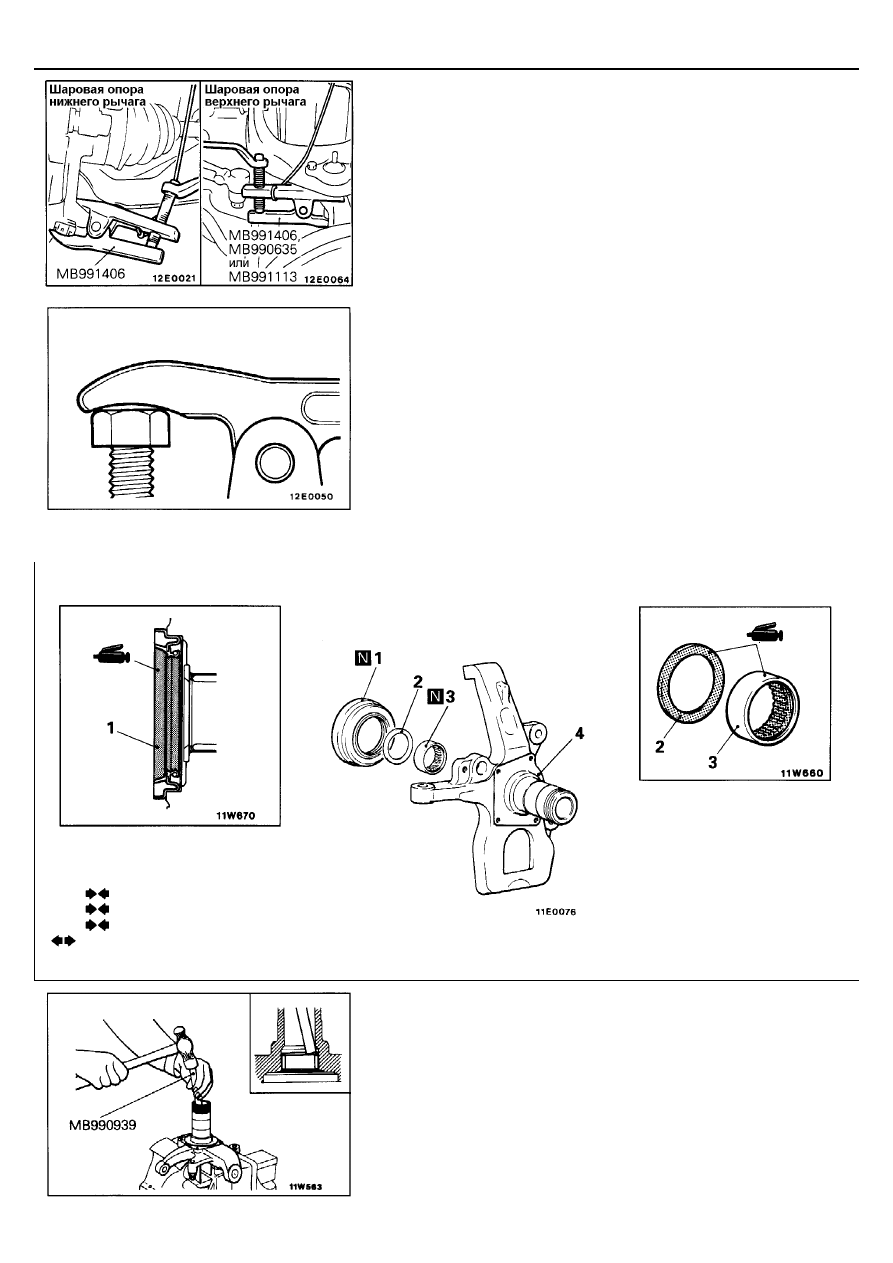

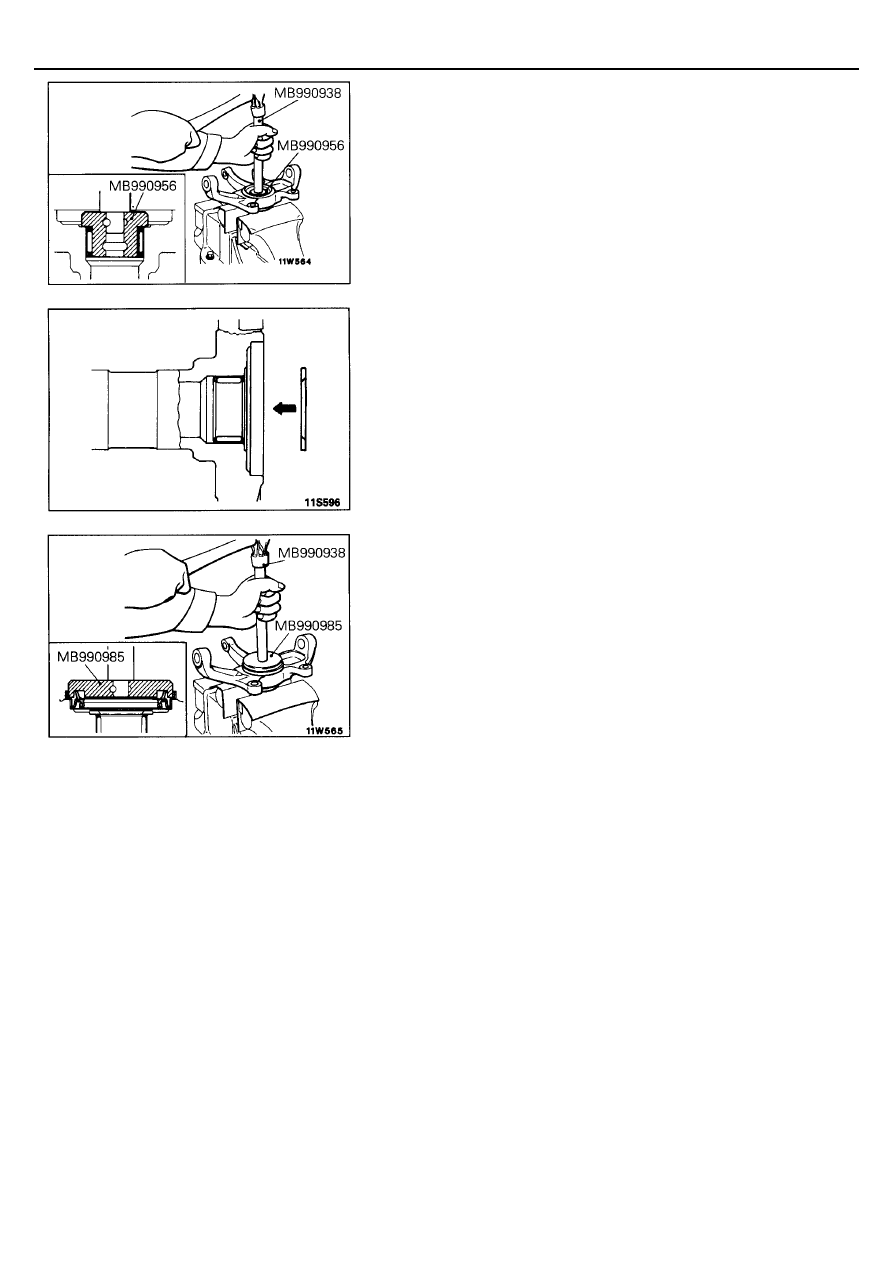

ПЕРЕДНИЙ МОСТ

– Поворотный кулак

26-24

5.  ОТСОЕДИНЕНИЕ ШАРОВОЙ ОПОРЫ НИЖНЕГО

РЫЧАГА ОТ ПОВОРОТНОГО КУЛАКА
/ 7. ОТСОЕДИНЕНИЕ ШАРОВОЙ ОПОРЫ ВЕРХНЕГО
РЫЧАГА ОТ ПОВОРОТНОГО КУЛАКА

Внимание
1.  Перед отсоединением поворотного кулака от шаровых опор

нижнего или верхнего рычагов подведите домкрат под
соответствующий нижний рычаг передней подвески.

2.

После снятия поворотного кулака медленно опустите нижний
рычаг на домкрате.

3.  Надежно установите специальное приспособление.

СБОРКА И РАЗБОРКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

3.  СНЯТИЕ ИГОЛЬЧАТОГО ПОДШИПНИКА

Сальник

2.

Проставка

3.

Игольчатый подшипник

4.

Поворотный кулак

ПЕРЕДНИЙ МОСТ

– Поворотный кулак

26-25

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

3.  УСТАНОВКА ИГОЛЬЧАТОГО ПОДШИПНИКА

Внимание
Будьте осторожны, не запрессовывайте подшипник слишком
глубоко.

2.  УСТАНОВКА ПРОСТАВКИ

Установите проставку в поворотный кулак так, чтобы фаска на
проставке была направлена к оси автомобиля.

1.  УСТАНОВКА САЛЬНИКА

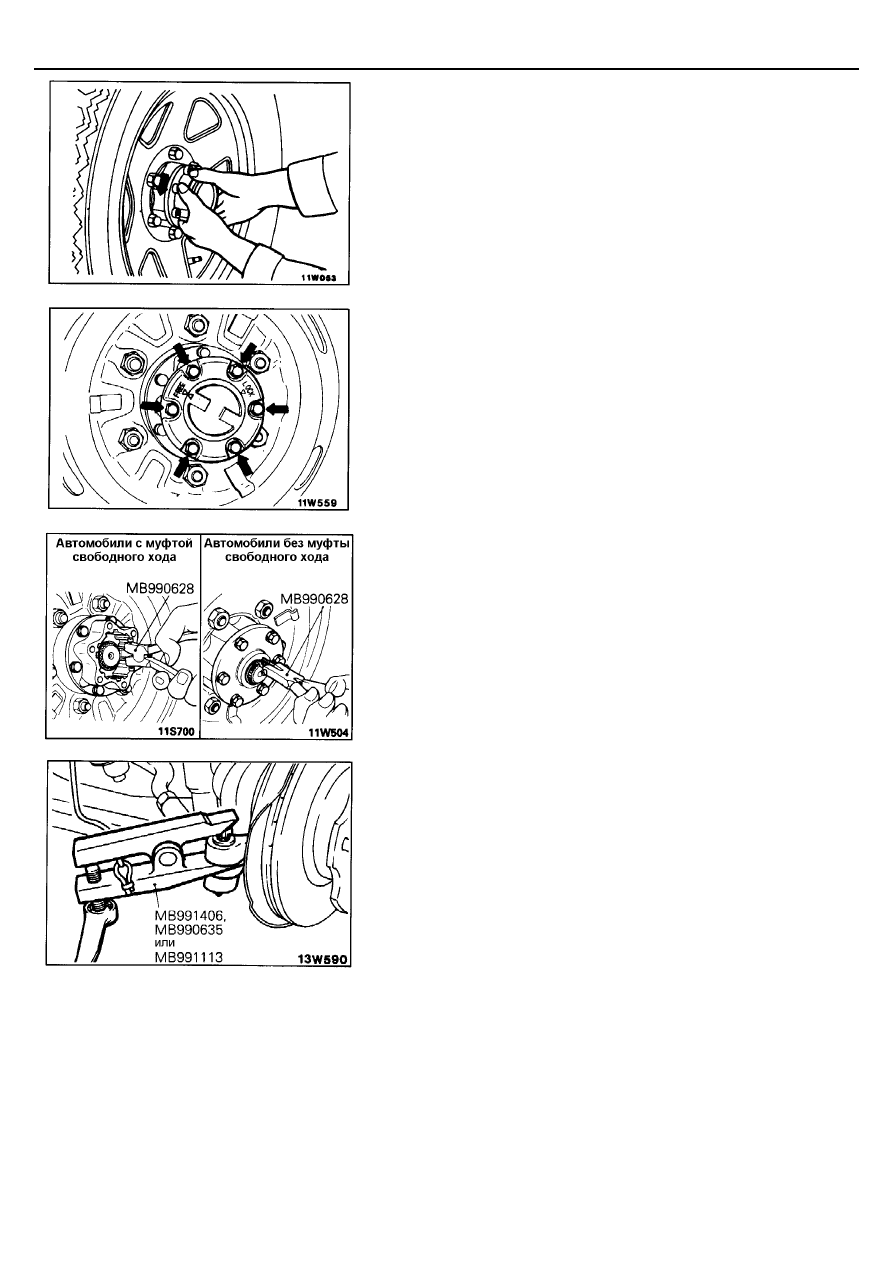

ПЕРЕДНИЙ МОСТ

–



Вал привода колеса

26-26

ВАЛ ПРИВОДА КОЛЕСА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Крышка

<Модели со ступицей подключения привода
колеса с автоматическим управлением>
Крышка ступицы подключения привода
колеса (с управляющей рукояткой)
<Модели со ступицей подключения привода
колеса с ручным управлением>
Крышка ступицы переднего колеса
<Модели с фланцем привода колеса>

2.  Прокладка

<Модели со ступицей подключения привода
колеса с ручным управлением>

3.  Стопорное кольцо
4.  Регулировочная шайба
5.  Суппорт переднего тормоза в сборе
6.  Датчик частоты вращения колеса

<

Модели с ABS

>

 (Смотрите ГЛАВУ 35 –

"Датчик частоты вращения колеса".)

7.  Шплинт
8.  Соединение боковой рулевой тяги и

поворотного кулака

9.  Шплинт
10.  Соединение шаровой опоры нижнего рычага

и поворотного кулака

11.  Шплинт
12.  Соединение шаровой опоры верхнего

рычага и поворотного кулака

13.  Ступица переднего колеса и поворотный

кулак в сборе

14.  Вал привода колеса
15.  Стопорное кольцо

•



Снятие и установка нижнего защитного кожуха

ПЕРЕДНИЙ МОСТ

–



Вал привода колеса

26-27

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ КРЫШКИ <Ступица подключения привода

колеса с автоматическим управлением>

(1)  Разблокируйте ступицы подключения привода колес (отключите

полный привод).
ПРИМЕЧАНИЕ
Для отключения полного привода (4WD) переведите рычаг
управления раздаточной коробки в положение "2H" и перекатите
автомобиль назад на 1-2 метра.

(2)  Снимите крышку со ступицы подключения привода колеса.

ПРИМЕЧАНИЕ
Если крышка не отворачивается от руки, то используйте ключ для
снятия масляного фильтра. Чтобы не повредить крышку,
проложите полоску ткани между ней и ключом.

1.  СНЯТИЕ КРЫШКИ СТУПИЦЫ ПОДКЛЮЧЕНИЯ

ПРИВОДА КОЛЕСА <Ступица подключения привода
колеса с ручным управлением>

(1)  Установите управляющую рукоятку крышки ступицы подключения

привода колеса в положение "FREE" (разблокировано).

(2)  Отверните болты крепления и снимите крышку ступицы

подключения привода колеса.

3.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА

5.  СНЯТИЕ СУППОРТА ПЕРЕДНЕГО ТОРМОЗА В СБОРЕ

(1)  Снимите суппорт переднего тормоза с подсоединенными

шлангами.

(2)  С помощью проволоки подвесьте суппорт переднего тормоза на

верхнем рычаге подвески так, чтобы суппорт не упал.
Внимание
Не перекручивайте тормозной шланг.

8.  ОТСОЕДИНЕНИЕ БОКОВОЙ РУЛЕВОЙ ТЯГИ ОТ

ПОВОРОТНОГО КУЛАКА

Внимание
1.  Для предотвращения отскакивания съемника, необходимо

предварительно привязать его шнуром.

2.  Не отворачивайте полностью гайку с пальца шарового

шарнира.
