ПЕРЕДНИЙ МОСТ



Ступица переднего колеса

26-16

  РЕГУЛИРОВКА СОПРОТИВЛЕНИЯ ВРАЩЕНИЮ

СТУПИЦЫ ПОДКЛЮЧЕНИЯ ПРИВОДА КОЛЕСА
С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Проверьте сопротивление вращению ступицы подключения привода
колеса с автоматическим управлением в соответствии со следующей
процедурой.
(1)  С помощью пружинного динамометра снова проверьте

сопротивление вращению подшипников ступицы переднего колеса.
Определите сопротивление вращению ступицы подключения
привода колеса, как разницу между измеренными значениями
сопротивления вращению подшипников ступицы переднего колеса
до и после установки ступицы подключения привода колеса.
Предельно допустимое значение:  1 Нм
[При измерении с помощью пружинного динамометра]:   14 Н

(2)  Если сопротивление вращению ступицы подключения привода

колеса превышает предельно допустимое значение, то повторите
процедуры снятия и установки ступицы подключения привода
колеса.

  РЕГУЛИРОВКА ОСЕВОГО ЗАЗОРА ВАЛА ПРИВОДА

КОЛЕСА

После установки регулировочной шайбы и стопорного кольца
проверьте осевой зазор вала привода колеса в соответствии со
следующей процедурой.

<<<<

Модели с фланцем привода колеса

>>>>

(1)  Вывесите автомобиль и снимите передние колеса.
(2)  От руки отодвиньте вал привода колеса до упора по направлению

к поворотному кулаку.

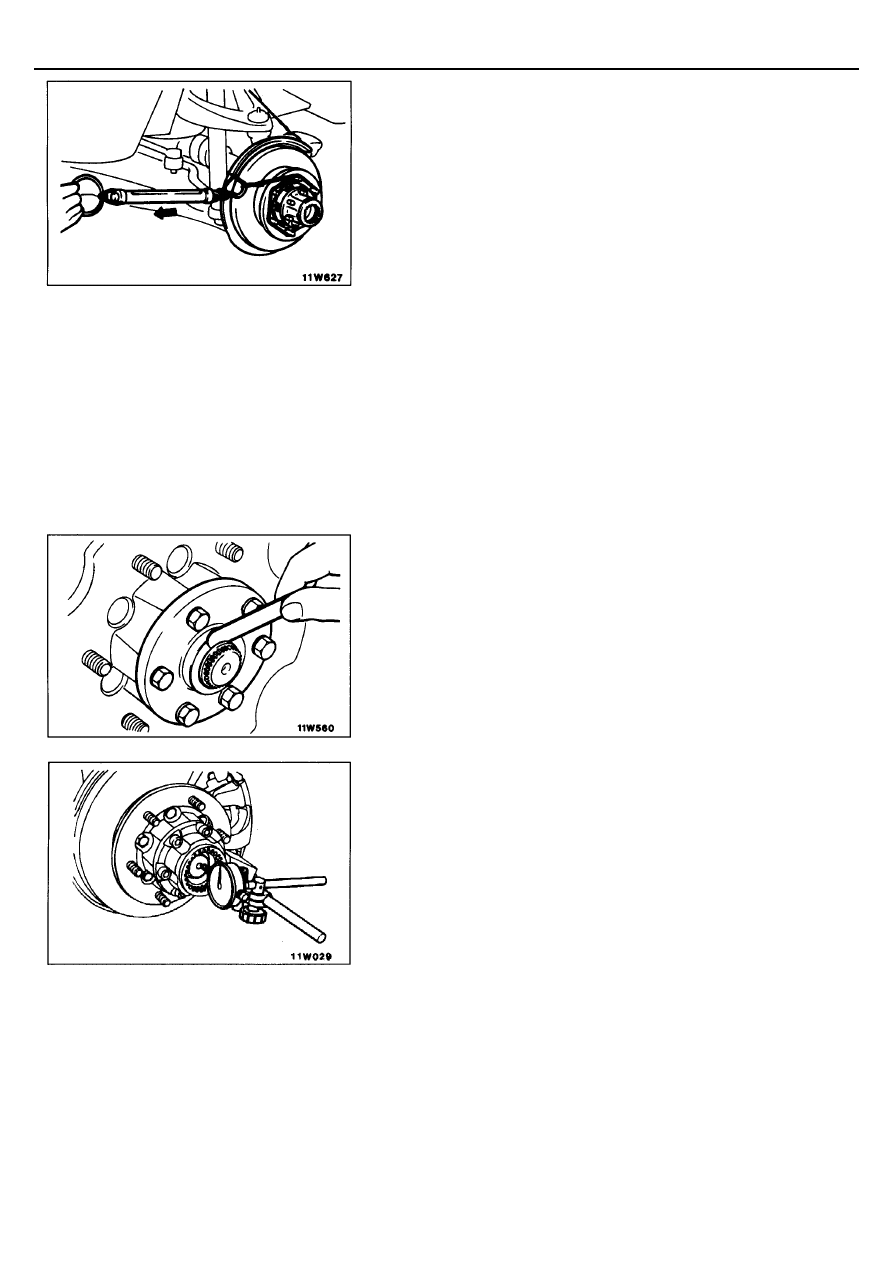

(3)  С помощью плоского щупа измерьте зазор между стопорным кольцом

и фланцем привода колеса, как показано на рисунке.
Номинальное значение:   0,4 - 0,7 мм

(4)  Если зазор выходит за пределы номинального значения, то

отрегулируйте зазор, подобрав и установив регулировочную шайбу
соответствующей толщины.

<<<<

Модели со ступицами подключения привода колеса

>>>>

(1)  Вращая вал привода колеса вперед и назад, найдите в положение,

соответствующее максимальному осевому зазору вала. Это положение
будет соответствовать середине хода между положениями, в которых
ощущается наибольшее сопротивление провороту вала в обоих
направлениях. Установите вал привода колеса в это положение.

(2) Установите индикатор часового типа, как показано на рисунке, затем

переместите вал привода колеса в осевом направлении и измерьте
осевой зазор.
Номинальное значение:   0,4 - 0,7 мм

(3) Если зазор выходит за пределы номинального значения, то

отрегулируйте зазор, снимая или устанавливая регулировочные
шайбы.

ПЕРЕДНИЙ МОСТ



Ступица переднего колеса

26-17

РАЗБОРКА И СБОРКА (Ступица переднего колеса)

<<<<

Автомобили выпуска до Мая 1994

>>>>

<<<<

Автомобили выпуска с Июня 1994

>>>>

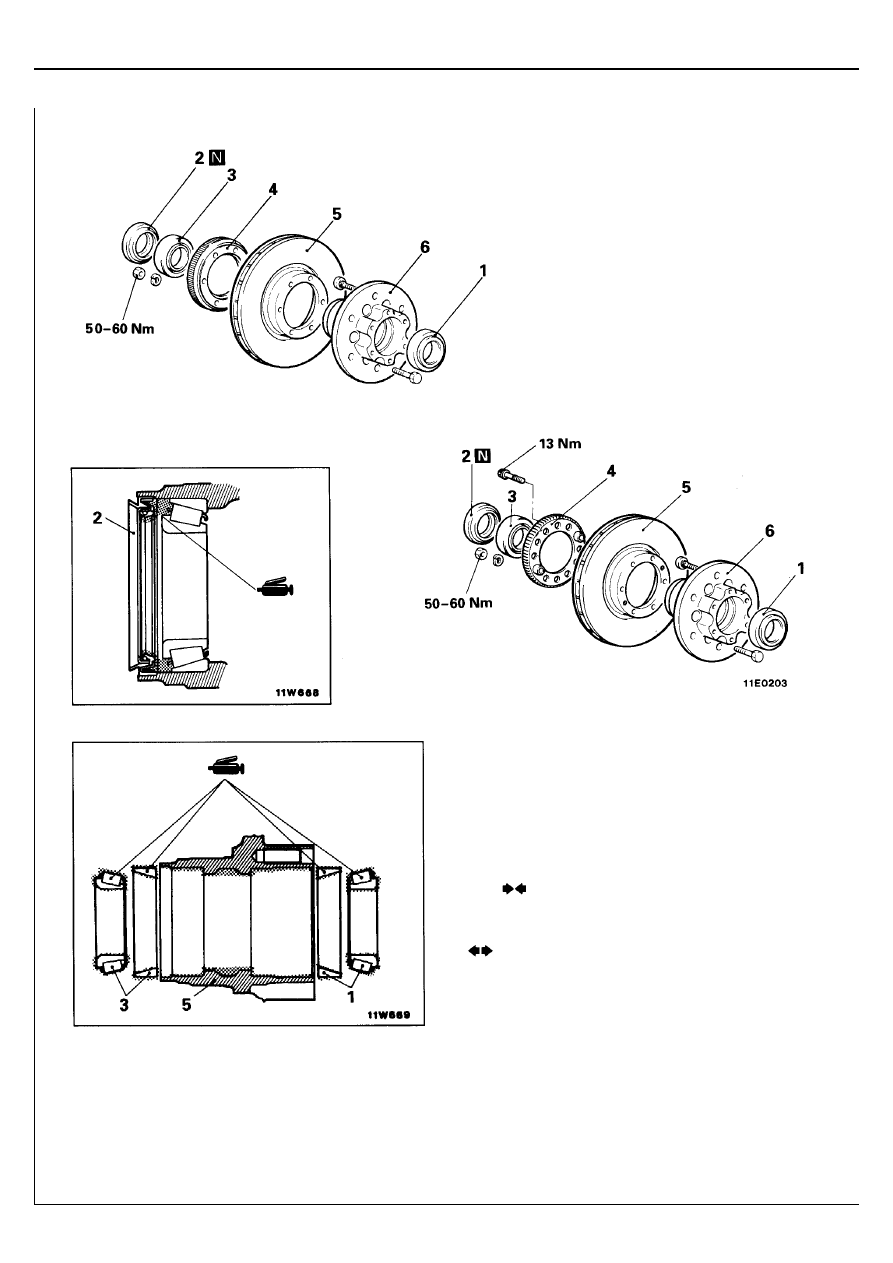

Последовательность снятия
1.  Наружный подшипник
2.  Сальник
3.  Внутренний подшипник
4.  Ротор датчика частоты вращения колеса

(Автомобили с ABS)

5.  Тормозной диск
6.  Ступица переднего колеса

ПЕРЕДНИЙ МОСТ



Ступица переднего колеса

26-18

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

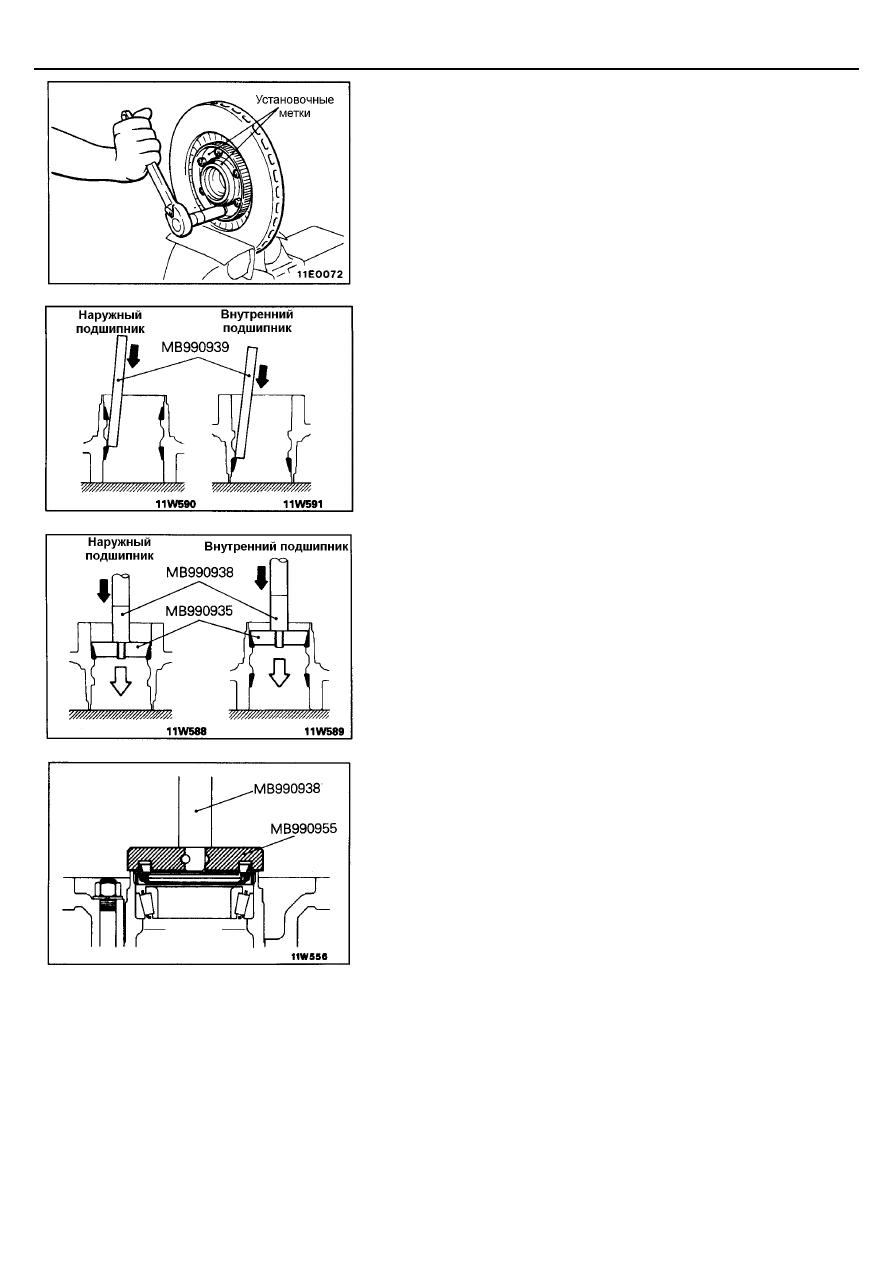

5.  СНЯТИЕ ТОРМОЗНОГО ДИСКА

Нанесите установочные метки на тормозной диск и ступицу переднего
колеса, затем снимите ступицу с тормозного диска.
Внимание
При установке тормозного диска в тиски применяйте медные или
алюминиевые накладки (на губки тисков).

ЗАМЕНА ПОДШИПНИКОВ

(1)  Удалите всю смазку из полости ступицы переднего колеса.
(2)  С помощью специального инструмента равномерными ударами по

окружности выбейте наружные обоймы наружного и внутреннего
подшипников.

(3)  С помощью специального инструмента запрессуйте наружные обоймы

наружного и внутреннего подшипников.
ПРИМЕЧАНИЕ
Наружную и внутреннюю обоймы подшипника необходимо заменять
в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

2.  УСТАНОВКА САЛЬНИКА

ПЕРЕДНИЙ МОСТ

Ступица подключения привода колеса

с автоматическим управлением

26-19

СТУПИЦА ПОДКЛЮЧЕНИЯ ПРИВОДА КОЛЕСА
С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

РАБОРКА И СБОРКА

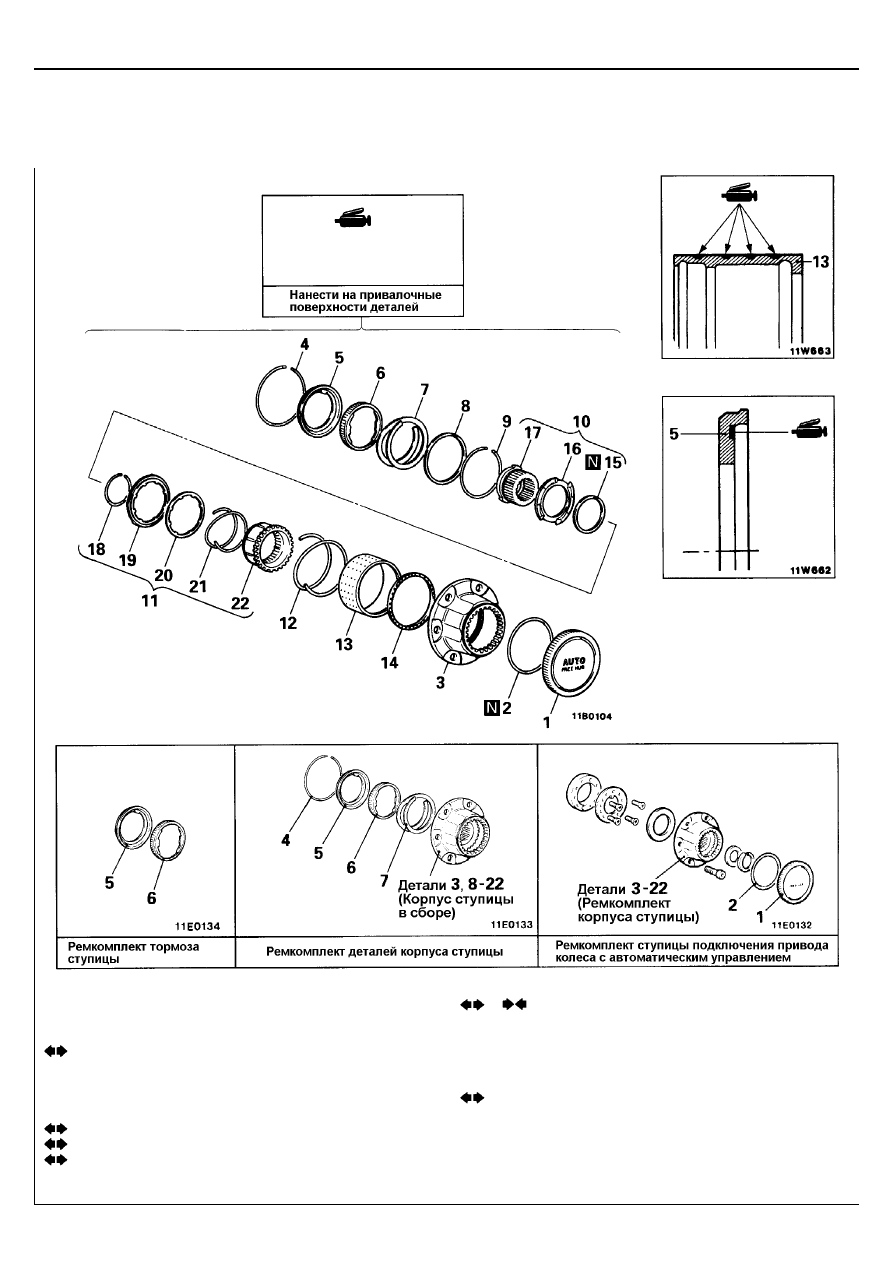

Последовательность разборки

1.  Крышка ступицы
2.  Кольцевая прокладка
3.  Корпус ступицы
4. C-образное кольцо корпуса ступицы
5.  Тормоз (В)
6.  Тормоз (А)
7.  Пружина тормоза
8.  Стопорное кольцо
9. C-образное кольцо держателя (B)
10.  Ведущая шестерня в сборе
11.  Скользящая шестерня в сборе

12.  Возвратная пружина
13.  Держатель (В)
14.  Подшипник держателя
15.  Стопорное кольцо ведущей шестерни
16.  Держатель (А)
17.  Ведущая шестерня
18. C-образное кольцо скользящей шестерни
19.  Кулачковая шайба
20.  Фиксатор пружины
21  Пружина переключения
22.  Скользящая шестерня
