Mitsubishi Pajero (1991-1998 год). Руководство - часть 281





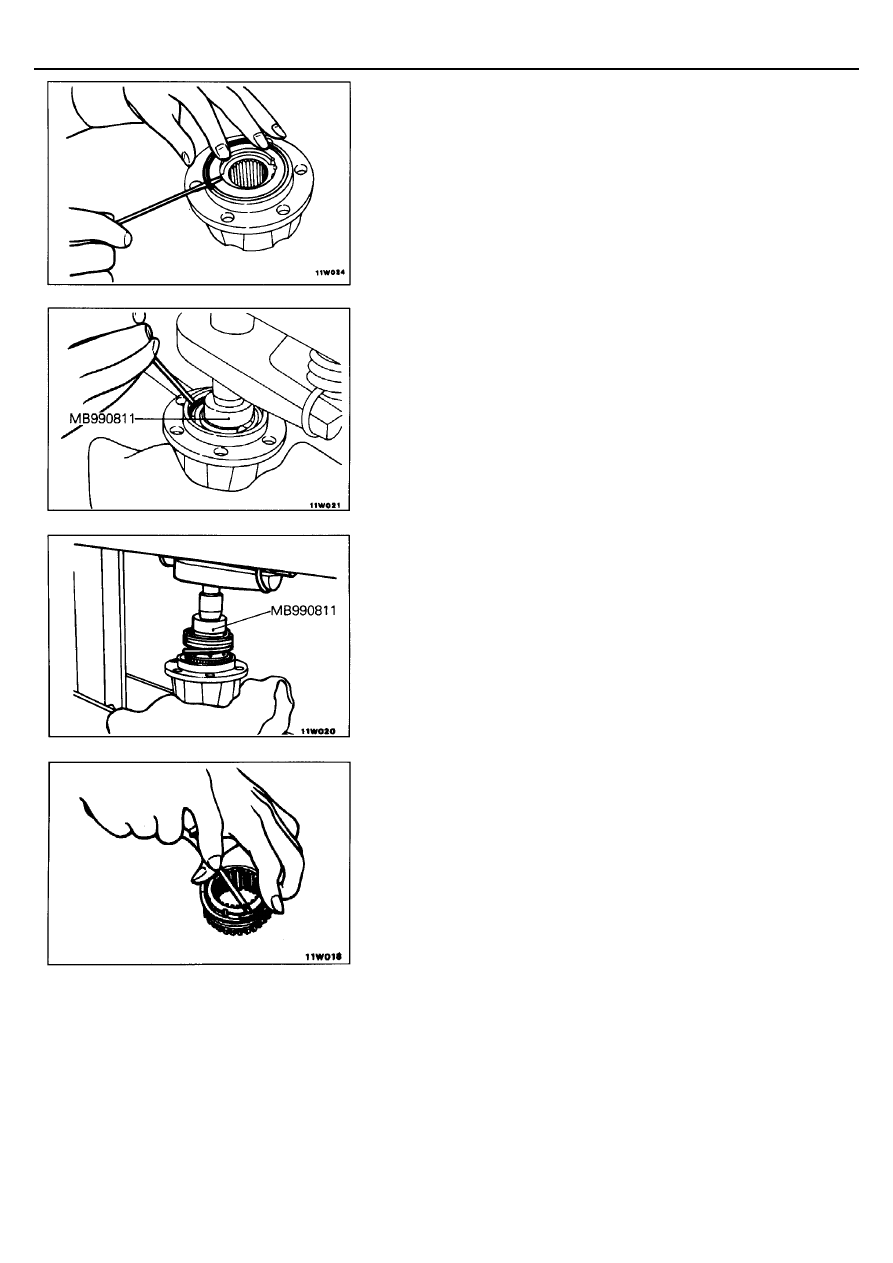

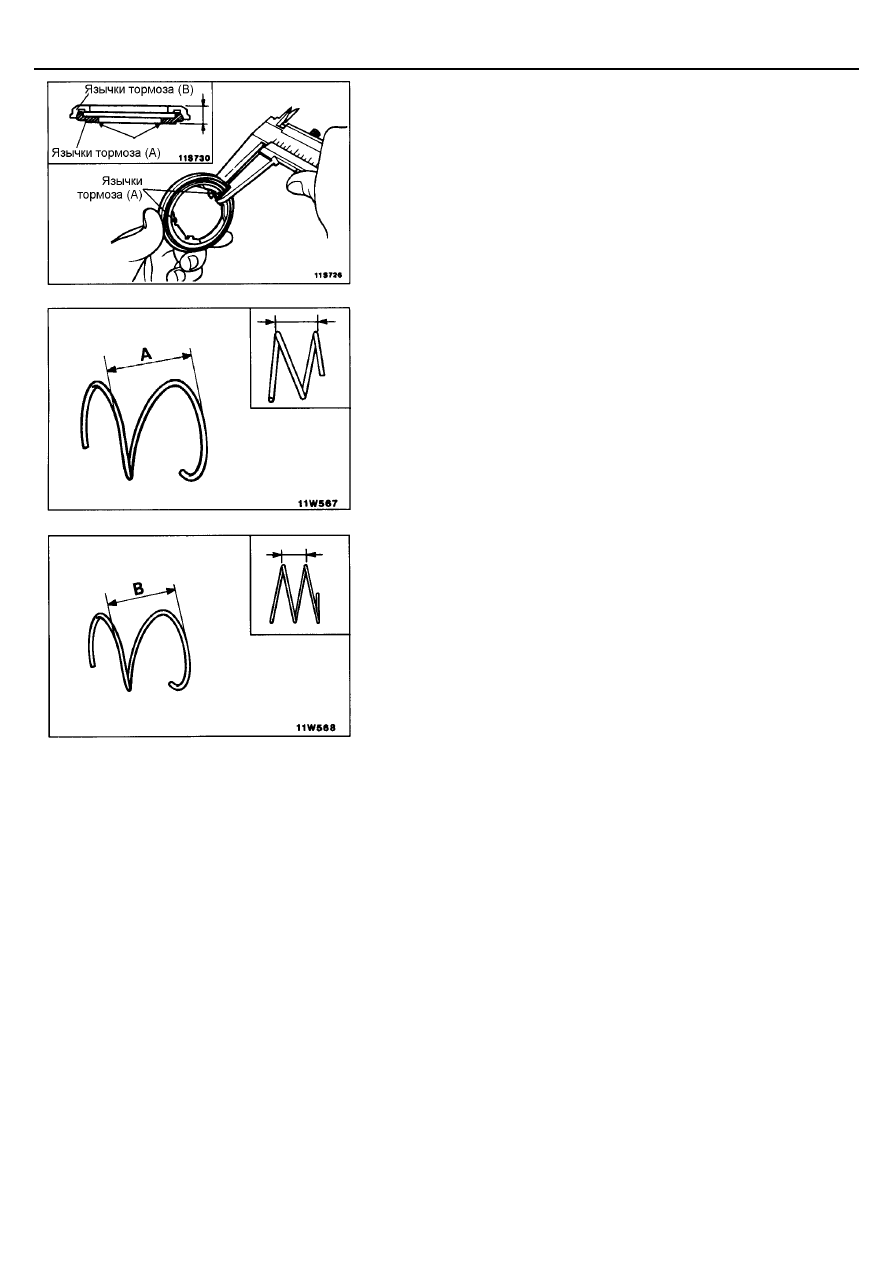

ПЕРЕДНИЙ МОСТ

–

Ступица подключения привода колеса

с автоматическим управлением

26-20

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

4.  СНЯТИЕ С-ОБРАЗНОГО КОЛЬЦА КОРПУСА

ПРИМЕЧАНИЕ
Для облегчения снятия С-образного кольца надавите на тормоз (В)
и подденьте кольцо с помощью тонкой плоской отвертки.

9.  СНЯТИЕ С-ОБРАЗНОГО КОЛЬЦА ДЕРЖАТЕЛЯ (В)

С помощью специального инструмента слегка надавите на ведущую
шестерню и снимите С-образного кольцо держателя (В).
ПРИМЕЧАНИЕ
Длина возвратной пружины в свободном состоянии (без нагрузки)
около 40 мм, поэтому ход надавливания должен быть несколько
больше 40 мм.
Внимание
1.  Во избежание повреждения посадочного места крышки

ступицы подложите под корпус защитную ткань при
установке ступицы на пресс.

2.  Убедитесь, что усилие нажатия не превышает 200 Н.

10. СНЯТИЕ ВЕДУЩЕЙ ШЕСТЕРНИ В СБОРЕ

/11. СНЯТИЕ СКОЛЬЗЯЩЕЙ ШЕСТЕРНИ В СБОРЕ
/12. СНЯТИЕ ВОЗВРАТНОЙ ПРУЖИНЫ

Медленно сбрасывайте усилие нажатия пресса до полного
освобождения возвратной пружины.
Внимание
После сброса усилия нажатия пресса убедитесь, что держатели
(A) и (B) не зацепились между собой.

18. СНЯТИЕ С-ОБРАЗНОГО КОЛЬЦА СКОЛЬЗЯЩЕЙ

ШЕСТЕРНИ

Нажмите на кулачковую шайбу и снимите С-образное кольцо
скользящей шестерни при сжатой пружине.

ПЕРЕДНИЙ МОСТ

–

Ступица подключения привода колеса

с автоматическим управлением

26-21

ПРОВЕРКА

ТОЛЩИНА ТОРМОЗА СТУПИЦЫ В СБОРЕ

Проверьте толщину тормоза ступицы в соответствии со следующей
процедурой.
(1)  Установите тормоз (А) в тормоз (В) и измерьте толщину тормоза

ступицы по двум язычкам.
Номинальное значение:   10,5 мм
Предельно допустимое значение:   9,6 мм
ПРИМЕЧАНИЕ
Измерения проводите с двух сторон.

(2)  Если толщина тормоза ступицы меньше предельно допустимого

значения, то замените оба тормоза комплектом.

ДЛИНА ВОЗВРАТНОЙ ПРУЖИНЫ БЕЗ НАГРУЗКИ

Проверьте длина возвратной пружины без нагрузки в соответствии со
следующей процедурой.
(1) Измерьте расстояние "А" между двумя полными витками пружины, как

показано на рисунке.
Предельно допустимое значение:   35 мм
Внимание
Для измерения расстояния "А", показанного на рисунке, измерьте
расстояние между крайними точками внешних диаметров полных
витков возвратной пружины.

(2)  Если измеренное расстояние меньше предельно допустимого

значения, то замените возвратную пружину.

ДЛИНА ПРУЖИНЫ ПЕРЕКЛЮЧЕНИЯ БЕЗ НАГРУЗКИ

Проверьте длина пружины переключения без нагрузки в соответствии со
следующей процедурой.
(1) Измерьте расстояние "B" между двумя полными витками пружины, как

показано на рисунке.
Предельно допустимое значение:   30 мм
Внимание
Для измерения расстояния "B", показанного на рисунке, измерьте
расстояние между крайними точками внешних диаметров полных
витков возвратной пружины.

(2)  Если измеренное расстояние меньше предельно допустимого

значения, то замените пружину переключения.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

12. УСТАНОВКА ВОЗВРАТНОЙ ПРУЖИНЫ

Установите возвратную пружину так, чтобы виток пружины меньшего
диаметра был направлен к кулачкой шайбе.

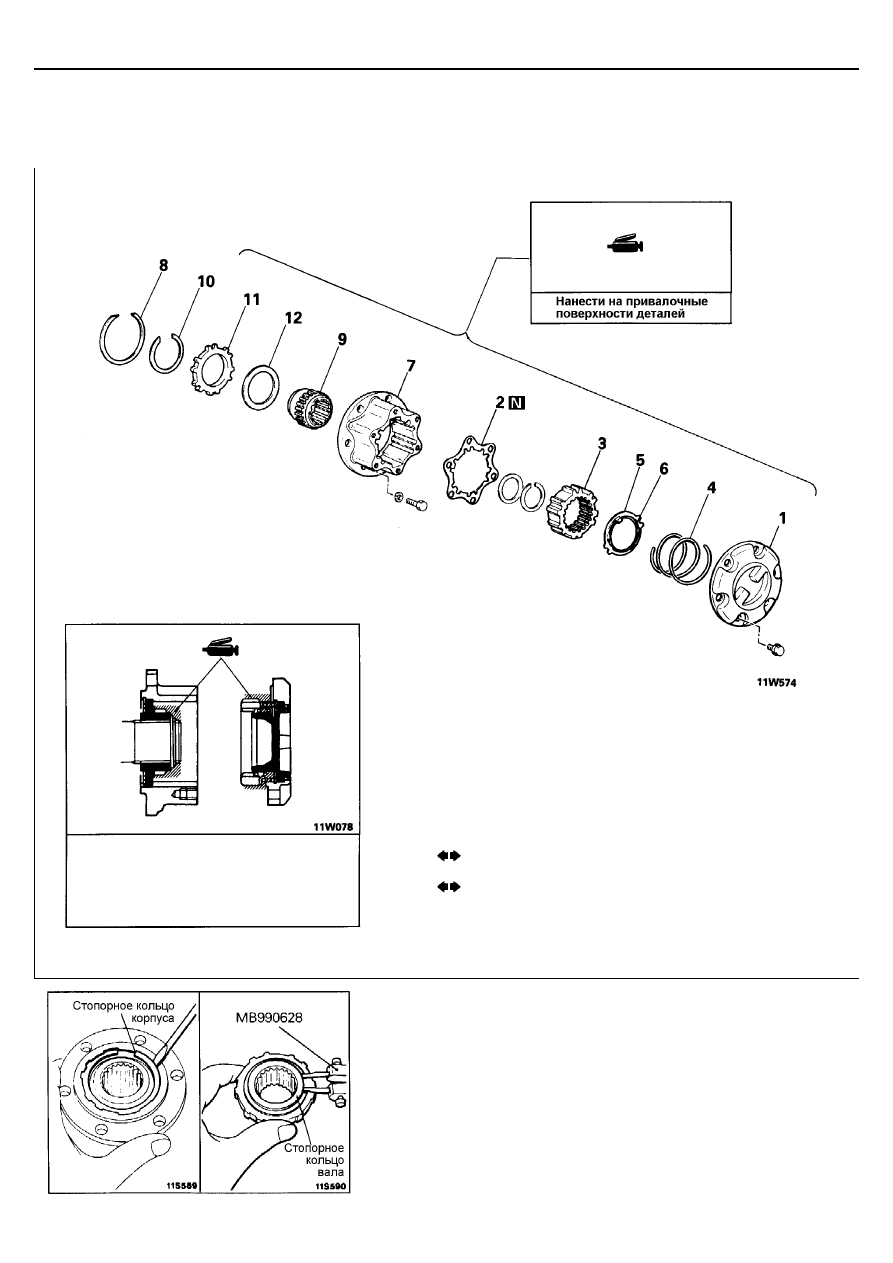

ПЕРЕДНИЙ МОСТ

–

Ступица подключения привода

колеса с ручным управлением

26-22

СТУПИЦА ПОДКЛЮЧЕНИЯ ПРИВОДА КОЛЕСА С РУЧНЫМ
УПРАВЛЕНИЕМ

СБОРКА И РАЗБОРКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

8.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА КОРПУСА

/ 9. СНЯТИЕ СТОПОРНОГО КОЛЬЦА ВАЛА

Последовательность разборки
1.

Крышка ступицы подключения привода
колеса (с управляющей рукояткой)

2.

Прокладка

3.

Муфта подключения привода колеса

4.

Пружина сжатия

5.

Толкатель

6.

Удерживающая пружина

7.

Корпус ступицы подключения привода
колеса

8.

Стопорное кольцо корпуса

9.

Внутренняя ступица

10. Стопорное кольцо вала
11. Кольцо ступицы подключения привода

колеса

12. Проставка

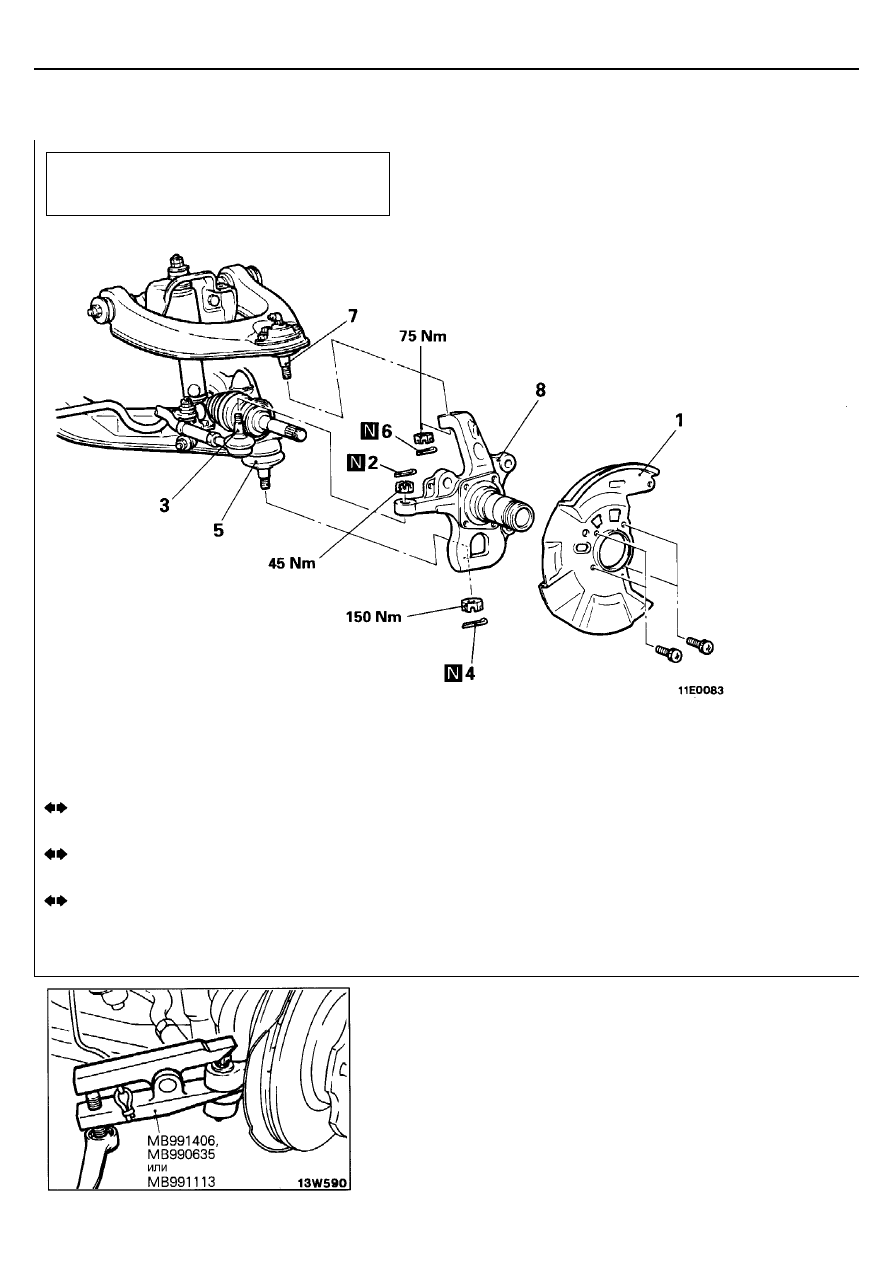

ПЕРЕДНИЙ МОСТ

– Поворотный кулак

26-23

ПОВОРОТНЫЙ КУЛАК

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Защитный кожух

2.

Шплинт

3.

Соединение боковой рулевой тяги и
поворотного кулака

4.

Шплинт

5.

Соединение шаровой опоры нижнего рычага
и поворотного кулака

6.

Шплинт

7.

Соединение шаровой опоры верхнего
рычага и поворотного кулака

8.

Поворотный кулак

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

3.  ОТСОЕДИНЕНИЕ БОКОВОЙ РУЛЕВОЙ ТЯГИ ОТ

ПОВОРОТНОГО КУЛАКА

Внимание
1.  Для предотвращения отскакивания съемника, необходимо

предварительно привязать его шнуром.

2.  Не отворачивайте полностью гайку с пальца шарового

шарнира.

•



Снятие и установка ступицы переднего колеса
(Смотрите страницу 26-12.)
