Mitsubishi Pajero (1991-1998 год). Руководство - часть 283





ПЕРЕДНИЙ МОСТ



Вал привода колеса

26-28

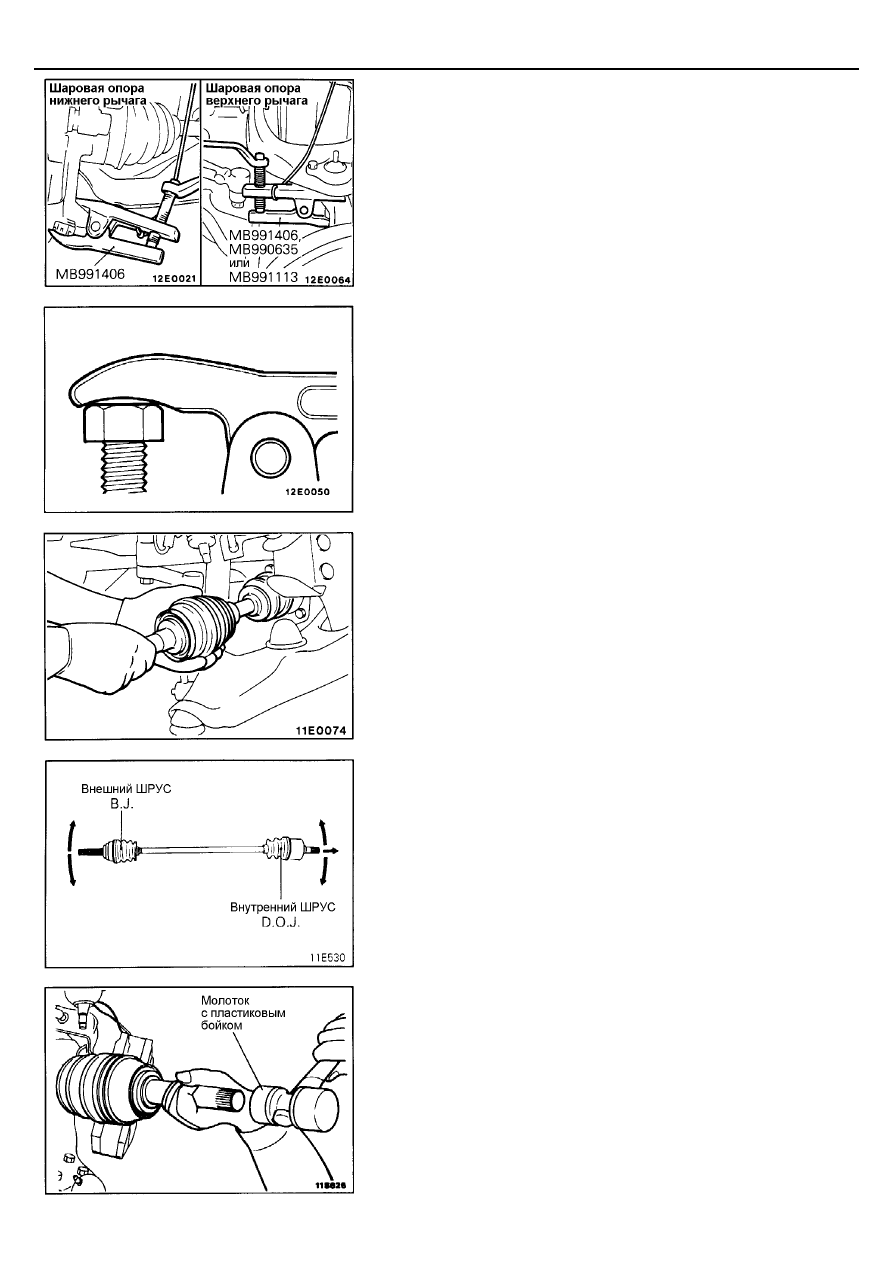

10.  ОТСОЕДИНЕНИЕ ШАРОВОЙ ОПОРЫ НИЖНЕГО

РЫЧАГА ОТ ПОВОРОТНОГО КУЛАКА
/12. ОТСОЕДИНЕНИЕ ШАРОВОЙ ОПОРЫ ВЕРХНЕГО
РЫЧАГА ОТ ПОВОРОТНОГО КУЛАКА

Внимание
1.  Перед отсоединением поворотного кулака от шаровых опор

нижнего или верхнего рычагов подведите домкрат под
соответствующий нижний рычаг передней подвески.

2.

После снятия поворотного кулака медленно опустите нижний
рычаг на домкрате.

3.  Надежно установите специальное приспособление.

14. СНЯТИЕ ВАЛА ПРИВОДА КОЛЕСА

ДЛЯ ВАЛА ПРИВОДА ЛЕВОГО КОЛЕСА
Внимание
Не повредите сальник шлицами вала привода колеса при
вытягивании вала из картера дифференциала.

ПРОВЕРКА



Двигая шаровой шарнир вверх и вниз, влево и вправо, а также в
осевом направлении, проверьте плавность работы и отсутствие
чрезмерных люфтов.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

14. УСТАНОВКА ВАЛА ПРИВОДА КОЛЕСА

ДЛЯ ВАЛА ПРИВОДА ЛЕВОГО КОЛЕСА
Внимание
Не повредите рабочую кромку сальника шлицами вала привода
колеса при установке вала. Замените стопорное кольцо,
расположенное на шлицевой части около внешнего ШРУСа (B.J.).

ПЕРЕДНИЙ МОСТ



Вал привода колеса

26-29

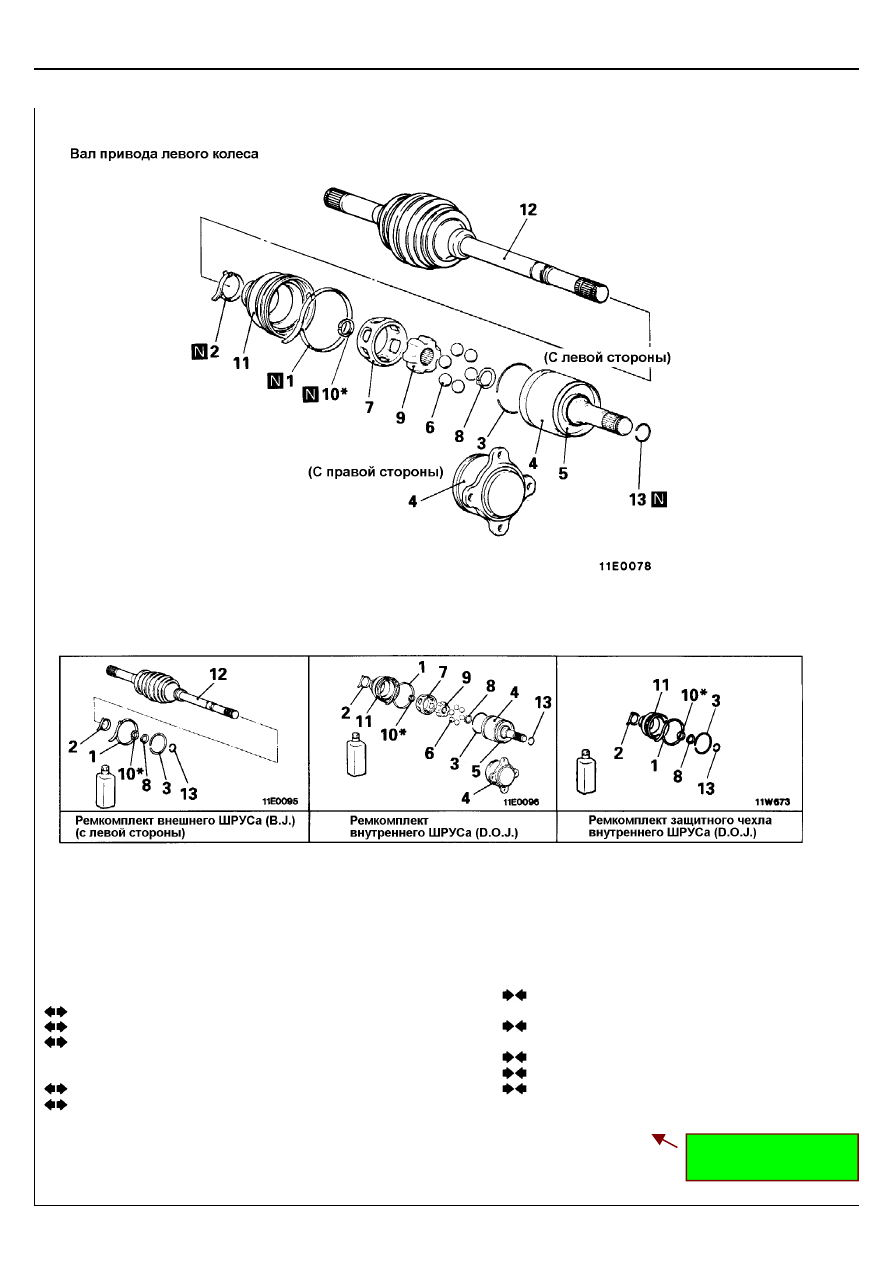

РАЗБОРКА И СБОРКА

Последовательность разборки

Последовательность сборки

1.  Большой хомут защитного чехла

внутреннего ШРУСа (D.O.J.)

2.  Малый хомут защитного чехла

внутреннего ШРУСа (D.O.J.)

3.  Стопорное кольцо
4.

Наружная обойма внутреннего ШРУСа (D.O.J.)

5.  Уплотнение
6.  Шарики
7.  Сепаратор внутреннего ШРУСа (D.O.J.)
8.  Стопорное кольцо
9.  Внутренняя обойма

внутреннего ШРУСа (D.O.J.)

10.  Стопорное кольцо
11.  Защитный чехол внутреннего ШРУСа (D.O.J.)
12.  Внешний ШРУС (B.J.)
13.  Стопорное кольцо

12.  Внешний ШРУС (B.J.)
2.  Малый хомут защитного чехла

внутреннего ШРУСа (D.O.J.)

11.  Защитный чехол внутреннего ШРУСа (D.O.J.)
1.  Большой хомут защитного чехла

внутреннего ШРУСа (D.O.J.)

7.  Сепаратор внутреннего ШРУСа (D.O.J.)
10.  Внутреннее стопорное кольцо
9.  Внутренняя обойма

внутреннего ШРУСа (D.O.J.)

8.  Стопорное кольцо
6.  Шарики
4.

Наружная обойма внутреннего ШРУСа (D.O.J.)

3.  Стопорное кольцо
13.  Стопорное кольцо
5.  Уплотнение

ПРИМЕЧАНИЕ
* : Только на модели <3000-M/T>.

ПЕРЕДНИЙ МОСТ



Вал привода колеса

26-30

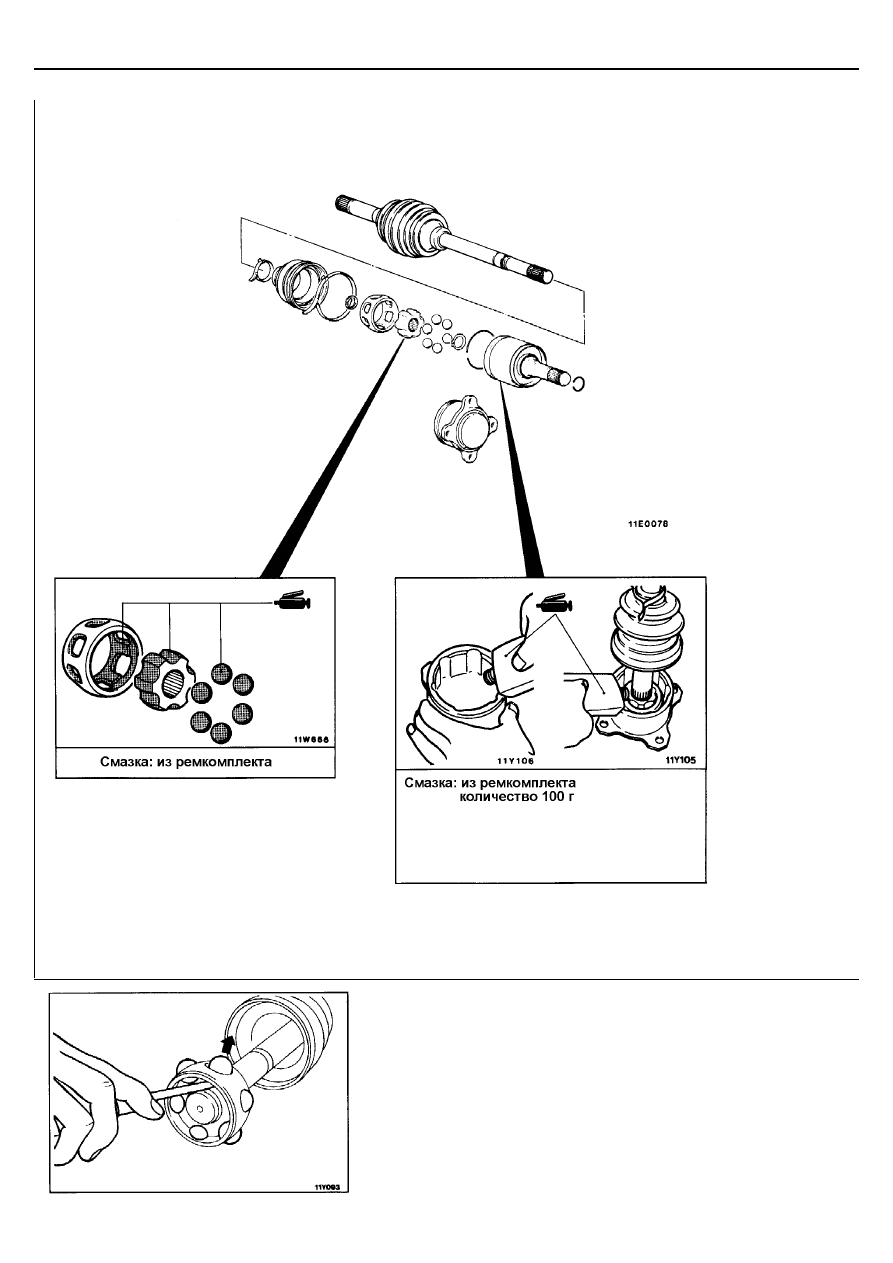

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

6.  СНЯТИЕ ШАРИКОВ

ПЕРЕДНИЙ МОСТ



Вал привода колеса

26-31

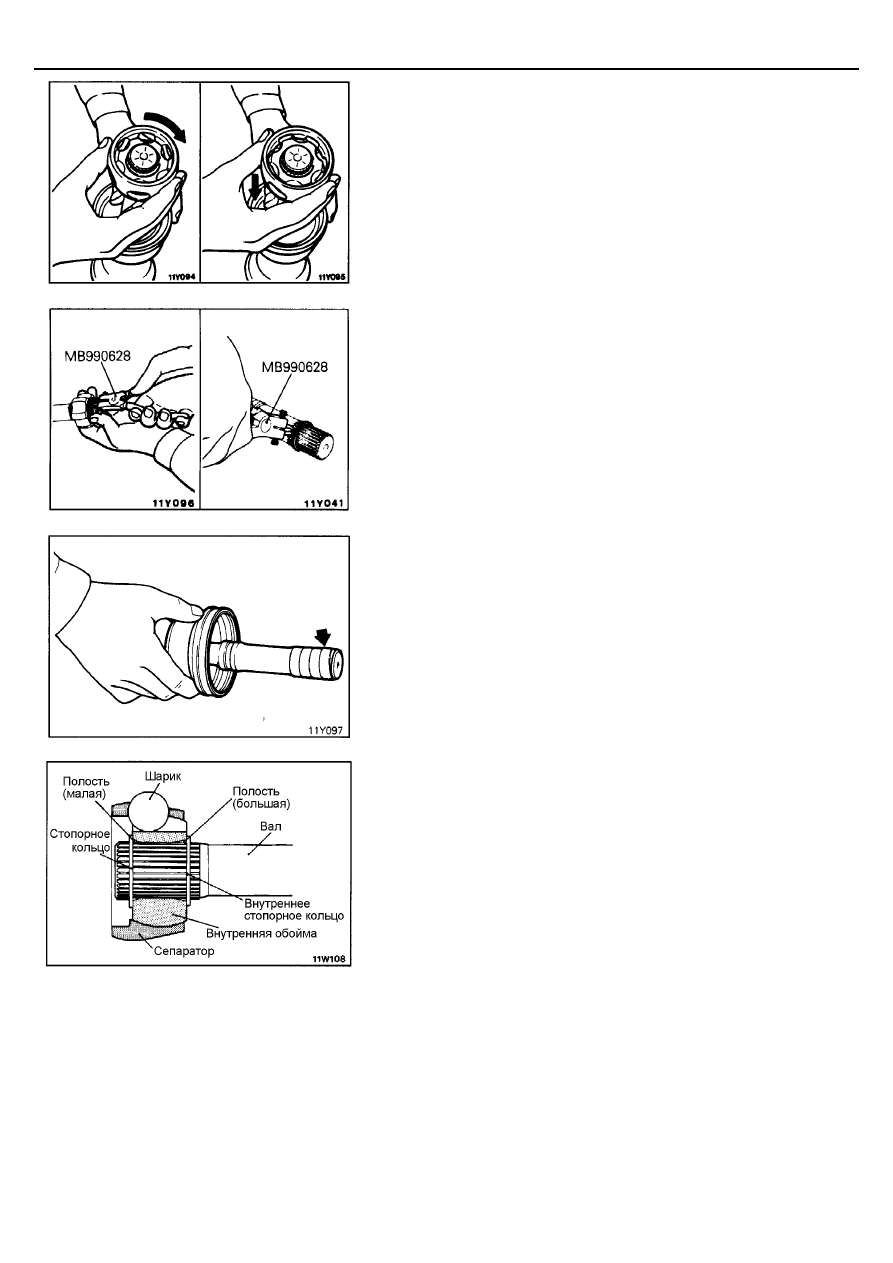

7.  СНЯТИЕ СЕПАРАТОРА ВНУТРЕННЕГО ШРУСа (D.O.J.)

Снимите сепаратор внутреннего ШРУСа (D.O.J.) c наружной обоймы
внутреннего ШРУСа (D.O.J.) и отодвиньте сепаратор в направлении к
внешнему ШРУСу (B.J.).

8.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА /10. СНЯТИЕ

СТОПОРНОГО КОЛЬЦА

(1)  С помощью специального инструмента снимите стопорное

кольцо с вала привода колеса, затем снимите внутреннюю
обойму внутреннего ШРУСа (D.O.J.) и сепаратор ШРУСа (D.O.J.).

(2)  С помощью специального инструмента снимите второе стопорное

кольцо.

11. СНЯТИЕ ЗАЩИТНОГО ЧЕХЛА

ВНУТРЕННЕГО ШРУСа (D.O.J.)

(1)  Обмотайте защитной лентой шлицы вала привода колеса на

стороне внутреннего ШРУСа (D.O.J.) так, чтобы не повредить
защитный чехол внутреннего ШРУСа (D.O.J.) при снятии.

(2)  Снимите защитный чехол внутреннего ШРУСа (D.O.J.) с вала

привода колеса.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

7.  УСТАНОВКА СЕПАРАТОРА ВНУТРЕННЕГО

ШРУСа (D.O.J.) / 9. УСТАНОВКА ВНУТРЕННЕЙ ОБОЙМЫ
ВНУТРЕННЕГО ШРУСа (D.O.J.) / 8. УСТАНОВКА
СТОПОРНОГО КОЛЬЦА / 6. УСТАНОВКА ШАРИКОВ

Установите сепаратор внутреннего ШРУСа (D.O.J.), шарики и
внутреннюю обойму внутреннего ШРУСа (D.O.J.) на вал привода
колеса, затем надежно закрепите их стопорным кольцом.
Внимание
На модели <3000-M/T> внутреннюю обойму внутреннего ШРУСа
(D.O.J.) следует устанавливать на вал привода колеса так, чтобы
большая полость обоймы была расположена на шлицевой части
вала со стороны внешнего ШРУСа (B.J.).
