Mitsubishi Pajero (1991-1998 год). Руководство - часть 273









АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>

23-4

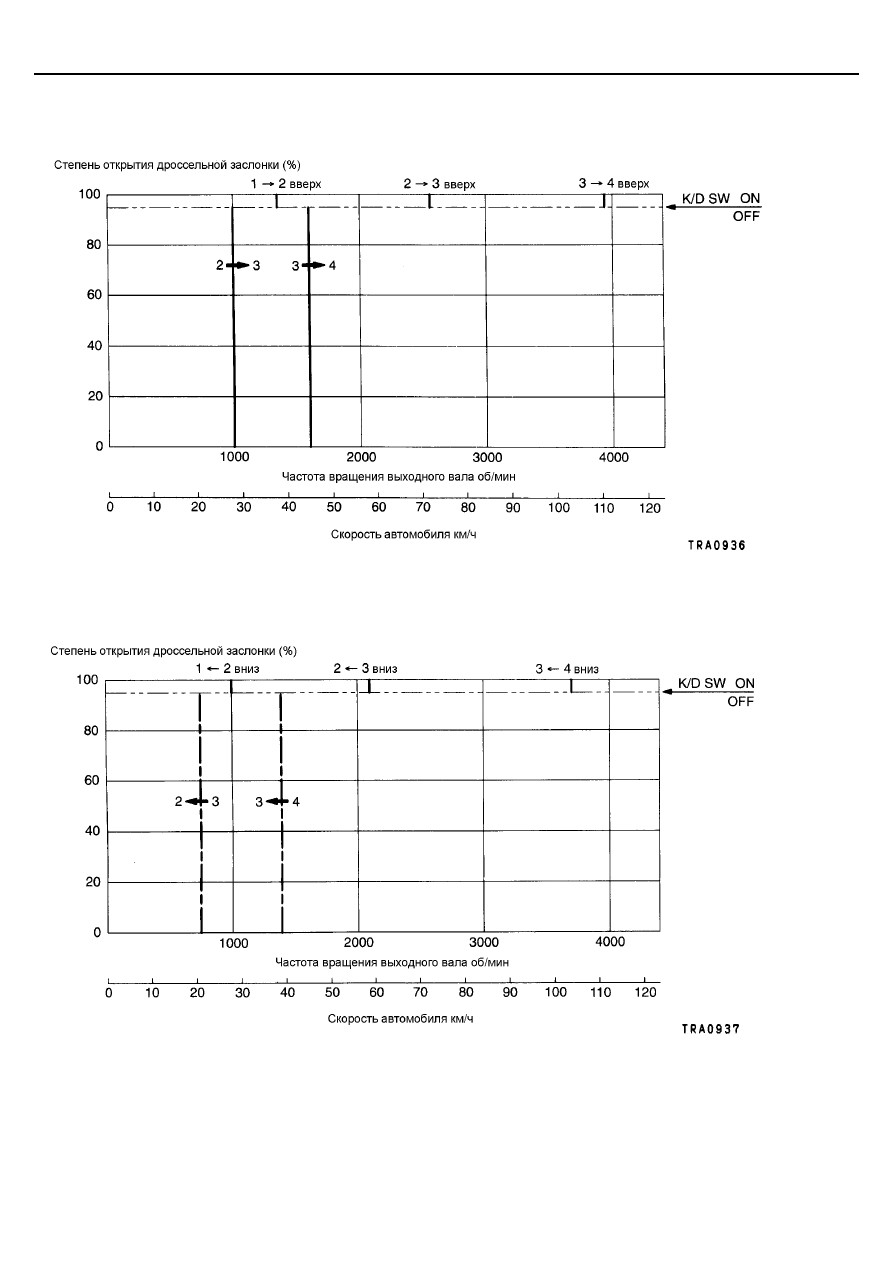

Диаграмма моментов переключения на режиме «HOLD»

(Повышающие переключения передач)





Диаграмма моментов переключения на режиме «HOLD»

(Понижающие переключения передач)












АВТОМАТИЧЕСКАЯ КПП –

Общие сведения / Поиск

неисправностей

23-1

ГЛАВА 23

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Был добавлен 24-клапанный двигатель c одним верхним распределительным валом 6G74-SOHC. В связи с этим ниже
приведены операции по техническому обслуживанию, отличные от операций по обслуживанию использовавшейся ранее
трансмиссии V4AW3-7.
Изменены диаграммы моментов переключения передач для автомобилей с 24-клапанным двигателем c одним верхним
распределительным валом 6G74-SOHC. В связи с этим ниже приведены операции по техническому обслуживанию, отличные
от операций по обслуживанию использовавшейся ранее трансмиссии V4AW3.

ОСНОВНЫЕ ДАННЫЕ

МОДЕЛИ ТРАНСМИССИЙ

Модели трансмиссий

Передаточное отношение
привода спидометра

Модель автомобиля

Модель двигателя

V4AW3-B-LIA
V4AW3-7-LILA
V4AW3-B-LHA
V4AW3-B-LHLA
V4AW3-B-MFA
V4AW3-B-MFLA

29/9
29/9
28/9
28/9
26/9
26/9

V43W
V43W
V23C, V23W
V23C, V23W
V25W, V45W
V25W, V45W

6G72-SOHC 24х клапанный (3 000)
6G72-SOHC 24х клапанный (3 000)
6G72-SOHC 24х клапанный (3 000)
6G72-SOHC 24х клапанный (3 000)
6G74-SOHC 24х клапанный (3 500)
6G74-SOHC 24х клапанный (3 500)

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Параметры

6G72-SOHC 24х клапанный

6G74-SOHC 24х клапанный

Частота вращения коленчатого вала
двигателя на полностью
заторможенном автомобиле, мин

-1

Размеры фиксатора внутреннего троса
и хвостовика наружного троса, мм

2 000 – 2 500

34-35

2 200 – 2 700

34-35

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Вид

Рекомендуемый смазочный материал

Количество, л

Масло для автоматической коробки
передач

DIA QUEEN ATF-SP, ATF DEXRON II
или аналог

Примерно 9,8

АВТОМАТИЧЕСКАЯ КПП –

 Поиск неисправностей

23-2

ПОИСК НЕИСПРАВНОСТЕЙ <V4AW3>

ДОРОЖНЫЙ ТЕСТ
ДИАГРАММА МОМЕНТОВ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
<6G72-SOHC 24 клапанный>

Режим работы АКПП - ‘’Normal’

РЕЖИМ РАБОТЫ АКПП - ‘’POWER’

С

теп

ен

ь

 открыти

я

др

осс

е

льн

о

й

 за

с

л

о

н

ки

 (

%

)

Частота вращения выходного вала, мин

-1

С

теп

ен

ь

 открыти

я

др

осс

е

льн

о

й

 з

асл

он

ки

 (

%

)

Частота вращения выходного вала, мин

-1

АВТОМАТИЧЕСКАЯ КПП –

 Поиск неисправностей

23-3

<6G74-SOHC 24 клапанный>
Режим работы АКПП - ‘’Normal’

РЕЖИМ РАБОТЫ АКПП - ‘’POWER’

Ст

е

п

е

н

ь

 открыти

я

др

осс

е

льн

о

й

 за

с

л

о

н

ки

 (

%

)

Частота вращения выходного вала, мин

-1

С

теп

ен

ь

 открыти

я

др

осс

е

льн

о

й

 з

асл

он

ки

 (

%

)

Частота вращения выходного вала, мин

-1
