Mitsubishi Pajero (1991-1998 год). Руководство - часть 272











23-58

ПРИМЕЧАНИЕ

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Added







23-1

АВТОМАТИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ .......................................2

Конструктивные изменения ........................................ 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............2

Таблица моделей АКПП .............................................. 2
Таблица передаточных чисел .................................... 2


ПОИСК НЕИСПРАВНОСТЕЙ <V4AW3> ........ 3

Дорожный тест ............................................................ 3
















АВТОМАТИЧЕСКАЯ КПП –

Общие сведения / Технические характеристики



23-2

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

Были добавлены некоторые изменения в АКПП модели V4AW3. Операции по ее техническому обслуживанию остались
без изменения.

•

Были изменены диаграммы моментов переключения передач для автомобилей с двигателем 4М40 (дизельный двигатель
с рабочим объемом 2800 куб. см.). Кроме этого была упразднена передача входного сигнала от датчика температуры
охлаждающей жидкости двигателя на электронный блок управления АКПП. В соответствие с этим из операций по
техническому обслуживанию было удалено упоминание о датчике температуры охлаждающей жидкости двигателя.
Остальные операции остались без изменений.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТАБЛИЦА МОДЕЛЕЙ АКПП

Модели АКПП

Передаточное число шестерни

спидометра

Модель автомобиля

Модель двигателя

(рабочий объем)

V4AW3-7-LIА

V4AW3-7-LILА

V4AW3-7-MHА

V4AW3-7-MHLА

29/9

29/9

28/9

28/9

V23C, V23W, V43W

V23C, V23W, V43W

V25W

V25W

6G72-24-клапанный (3000-24V)

6G72-24-клапанный (3000-24V)

6G74 (3500)

6G74 (3500)





ТАБЛИЦА ПЕРЕДАТОЧНЫХ ЧИСЕЛ



Передаточное число

1-я передача

2-я передача

3-я передача

4-я передача

Передача заднего хода

2,804

1,531

1,000

0,754

2,393















АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>

23-3

ПОИСК НЕИСПРАВНОСТЕЙ <V4AW3>

ДОРОЖНЫЙ ТЕСТ

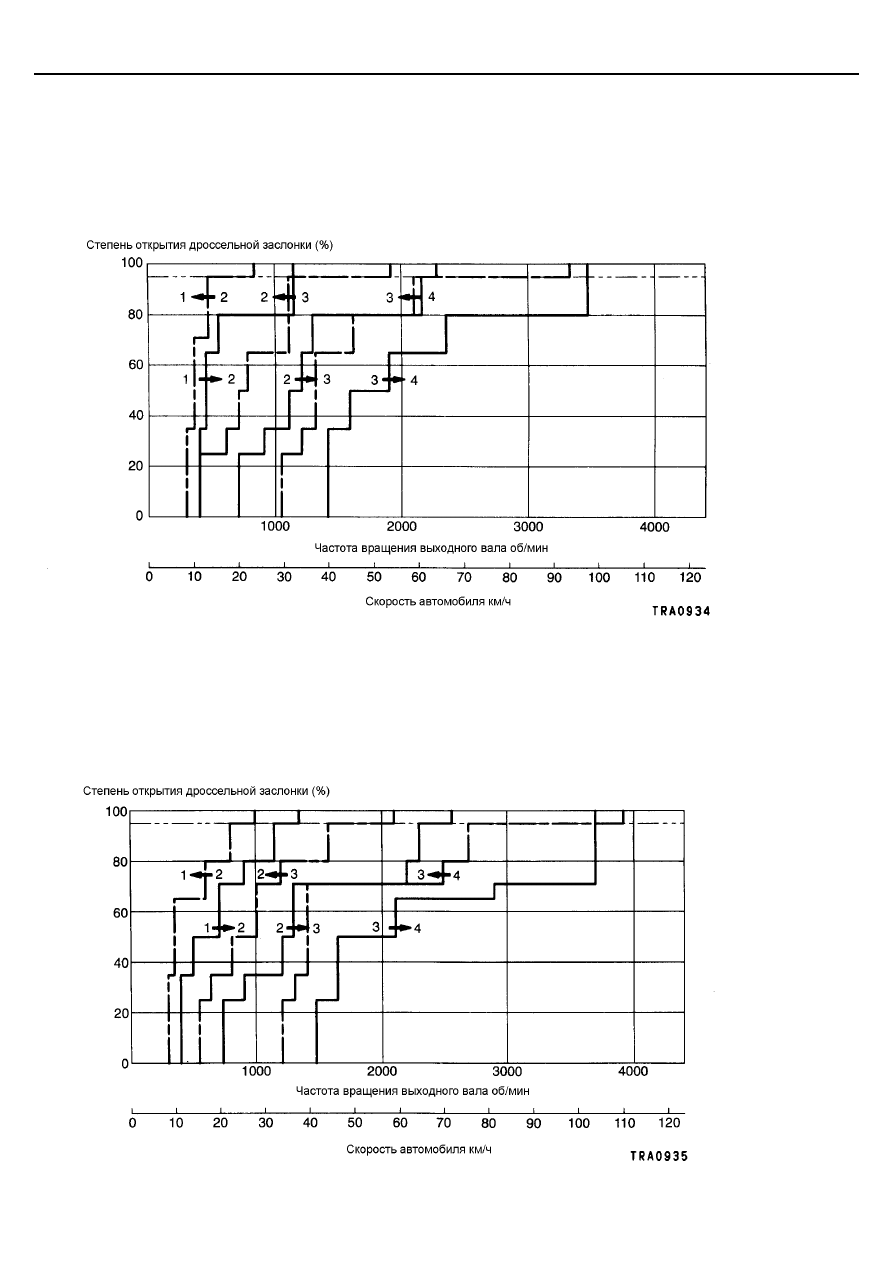

ДИАГРАМЫ МОМЕНТОВ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ



<Двигатель 4М40>
Режим работы АКПП - Normal











Режим работы АКПП - Power
