АВТОМАТИЧЕСКАЯ КПП –

Рычаг селектора в сборе

23-48

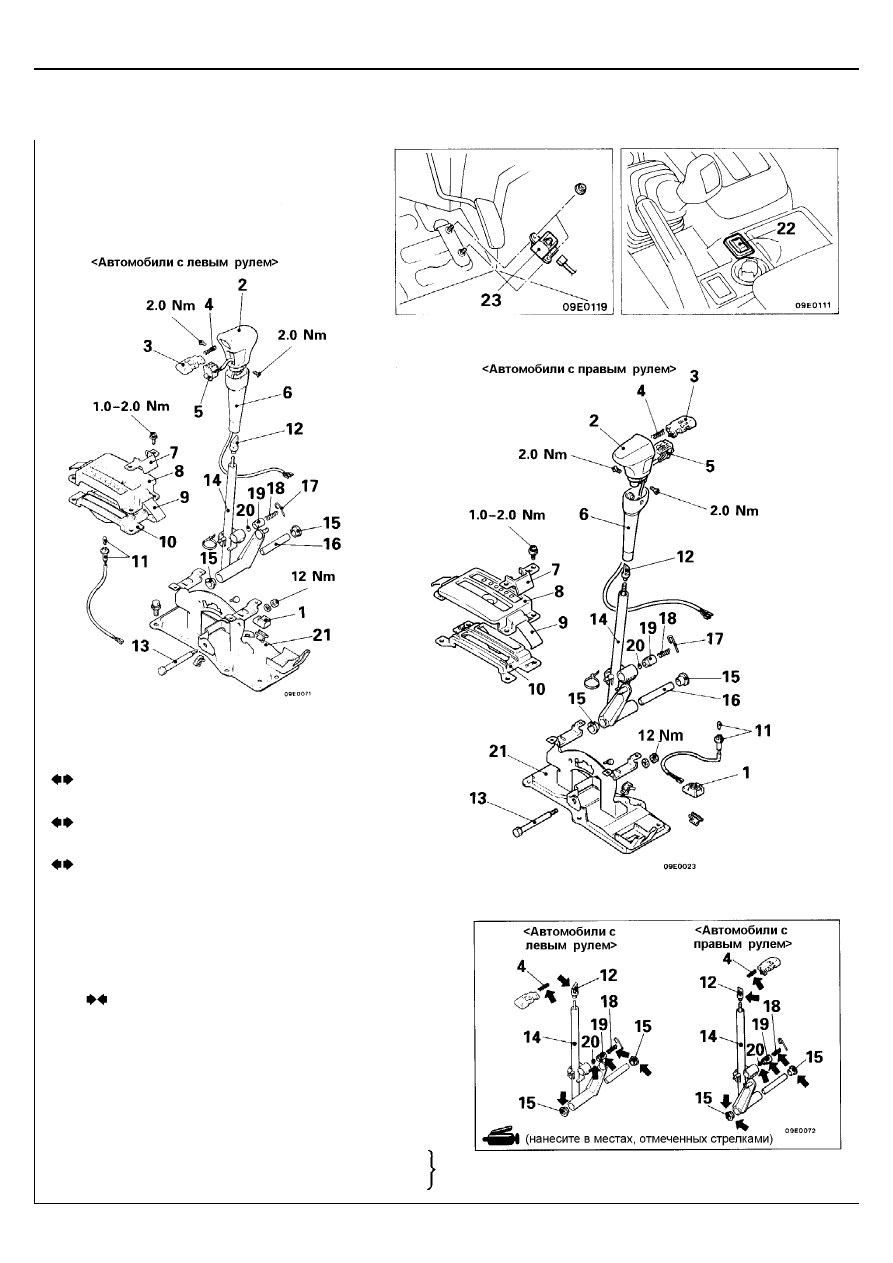

РЫЧАГ СЕЛЕКТОРА В СБОРЕ

РАЗБОРКА И СБОРКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised







Последовательность снятия










































1.

Корпус разъема выключателя повышающей
передачи/ лампы индикатора положения
рычага селектора АКПП

2.  Рукоятка рычага селектора АКПП
3.  Кнопка
4.  Пружина
5.  Выключатель повышающей передачи
6.  Чехол рукоятки рычага селектора
7.  Направляющая
8.  Верхняя панель
9.  Ползун
10.  Нижняя панель
11.  Лампа индикатора положения рычага

селектора АКПП в сборе

12.  Муфта
13.  Болт
14.  Рычаг селектора в сборе
15.  Втулка
16.  Трубка
17.  Штифт
18.  Пружина
19.  Втулка
20.  Стальной шарик
21.  Кронштейн в сборе
22.  Переключатель выбора режима работы АКПП
23.  Датчик-выключатель полностью нажатой

педали акселератора
























































<V4AW3>



АВТОМАТИЧЕСКАЯ КПП –

Рычаг селектора в сборе

23-49



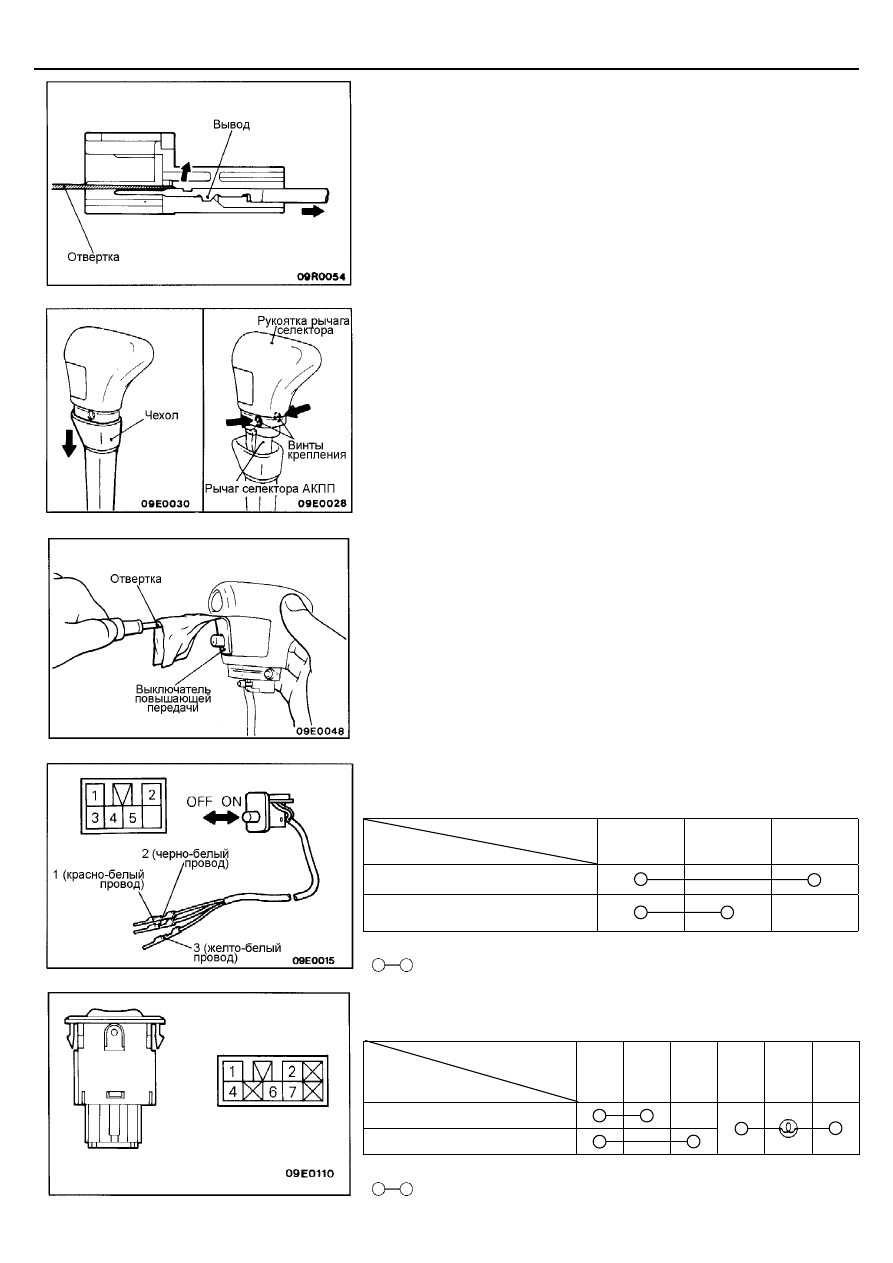

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

1.   СНЯТИЕ КОРПУСА РАЗЪЕМА ВЫКЛЮЧАТЕЛЯ

ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ / ЛАМПЫ ИНДИКАТОРА
ПОЛОЖЕНИЯ РЫЧАГА СЕЛЕКТОРА АКПП



При помощи плоской отвертки или подобного инструмента
отсоедините вывод от корпуса разъема лампы индикатора положения
рычага селектора АКПП / выключателя повышающей передачи.





2.   СНЯТИЕ РУКОЯТКИ РЫЧАГА СЕЛЕКТОРА

(1)  Надавите на чехол рукоятки рычага селектора вниз.
(2)  Отверните передний и задний болты крепления и снимите

рукоятку с рычага селектора.





5.   СНЯТИЕ ВЫКЛЮЧАТЕЛЯ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

Снимите выключатель повышающей передачи при помощи плоской
отвертки или подобного инструмента.






ПРОВЕРКА

•

Проверьте пластину-ограничитель хода рычага на отсутствие
чрезмерного износа.

•

Проверьте втулку на отсутствие чрезмерного износа и повреждения.

•

Проверьте пружину на отсутствие повреждений и чрезмерного износа.



ВЫКЛЮЧАТЕЛЬ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

Проверьте состояние цепи между выводами разъема при положениях
выключателя "ON" (кнопка нажата) и "OFF" (кнопка отпущена).

Положение
выключателя

Вывод

3 4 5

OD ON (ВКЛ)





OD OFF (ВЫКЛ)







ПРИМЕЧАНИЕ

  отмечено наличие замкнутой цепи между выводами.



ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА РАБОТЫ АКПП

Положение
переключателя

Вывод

1 2 6 4    7

HOLD





POWER













ПРИМЕЧАНИЕ

  отмечено наличие замкнутой цепи между выводами.

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised







АВТОМАТИЧЕСКАЯ КПП –

Рычаг селектора в сборе

23-49-1

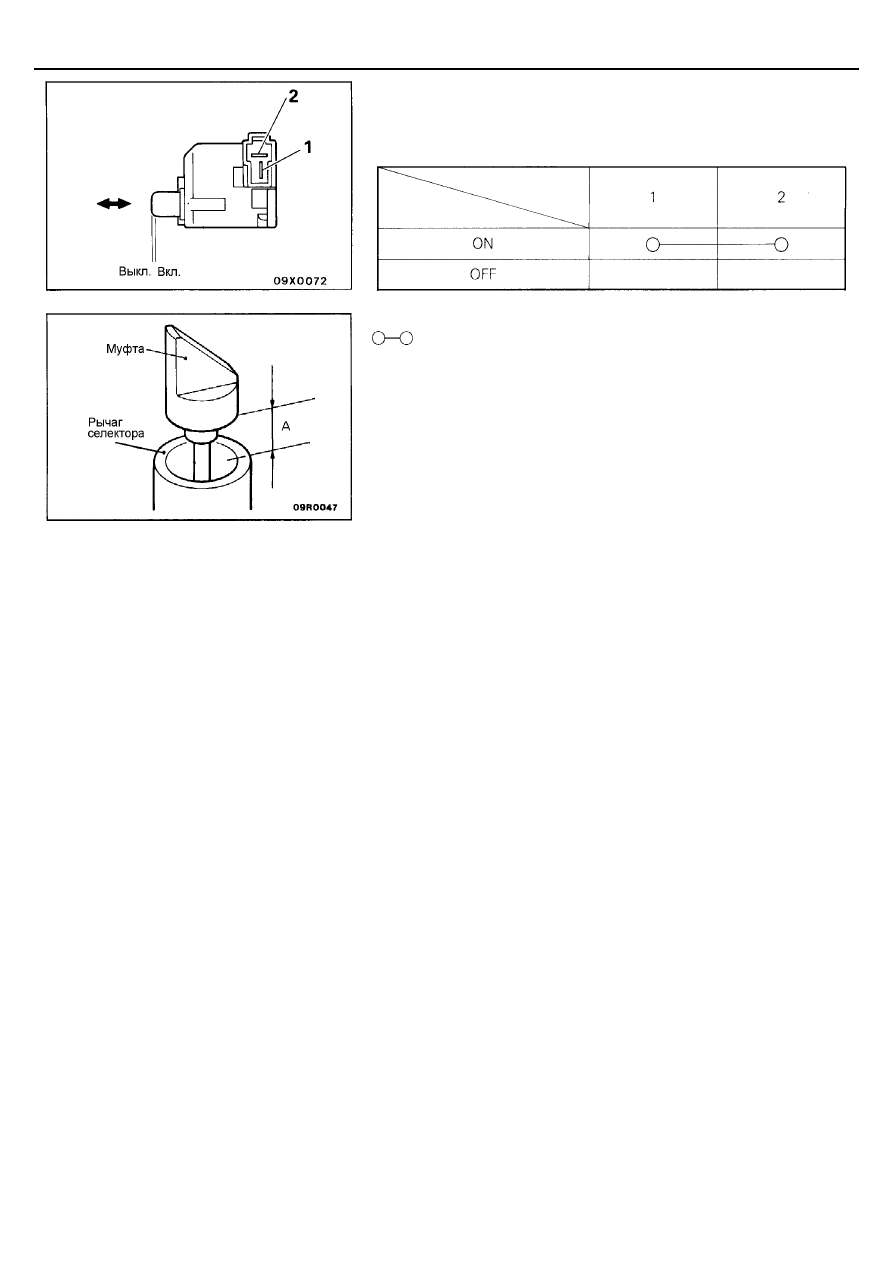

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ПОЛНОСТЬЮ НАЖАТОЙ
ПЕДАЛИ АКСЕЛЕРАТОРА

Проверьте состояние цепи между выводами разъема датчика при
положениях датчика "ON" и "OFF".







ПРИМЕЧАНИЕ

  отмечено наличие замкнутой цепи между выводами.



ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

12.  УСТАНОВКА МУФТЫ

Переведите рычаг селектора в положение "N" и отрегулируйте
положение муфты, вращая ее так, чтобы расстояние "А" между
муфтой и рычагом селектора было в пределах номинального
значения.
Номинальное значение (А): 18,2 - 18,9 мм














© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Added









23-49-2

ПРИМЕЧАНИЕ
