АВТОМАТИЧЕСКАЯ КПП –

Технические операции на автомобиле



23-44-2

ПРИМЕЧАНИЕ

© Mitsubishi Motors Corporation   July.   1992

PWJE9086-B Added





АВТОМАТИЧЕСКАЯ КПП –



Механизм управления коробкой

передач и раздаточной коробкой

23-45

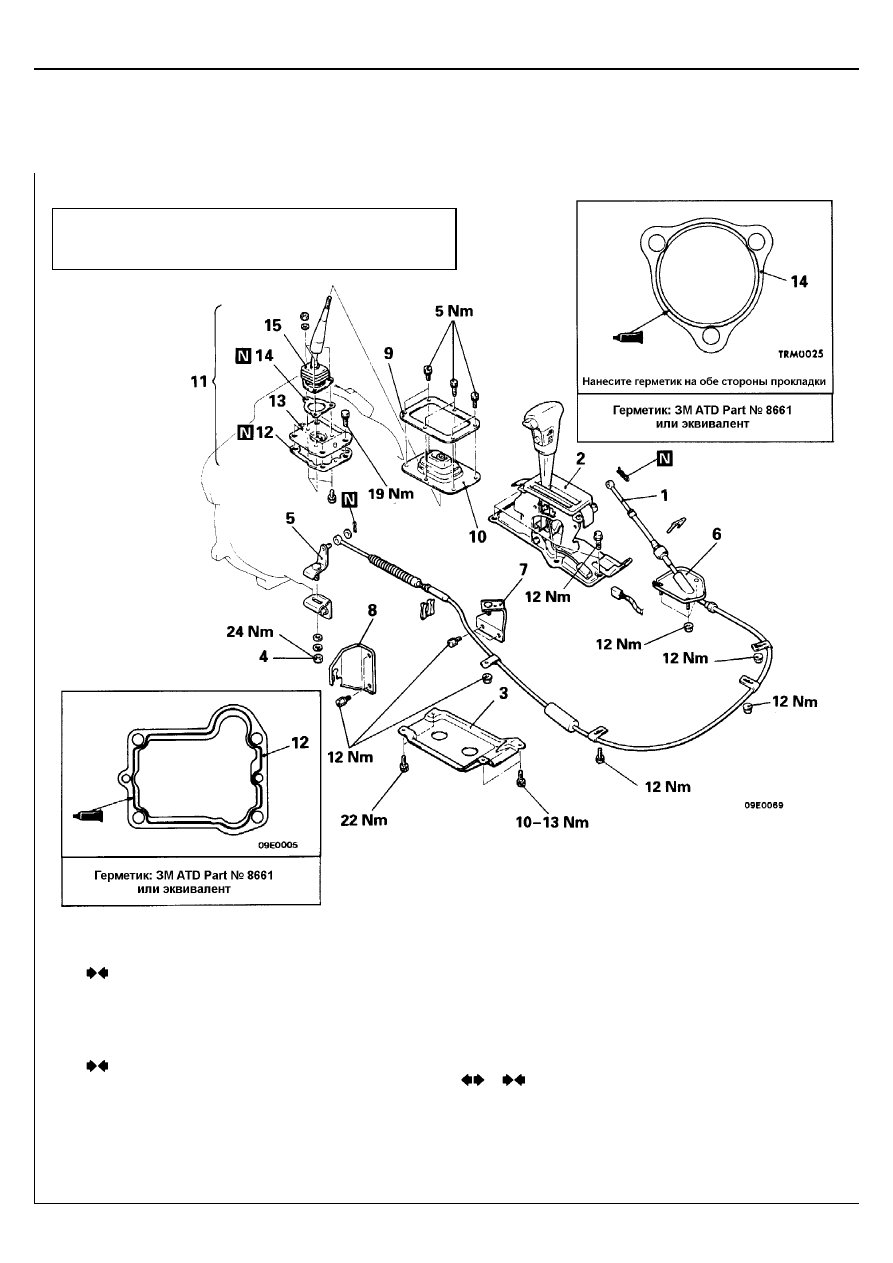

МЕХАНИЗМ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ И РАЗДАТОЧНОЙ
КОРОБКОЙ

СНЯТИЕ И УСТАНОВКА






















Последовательность снятия рычага
селектора в сборе
1.  Соединение троса управления АКПП в

сборе (со стороны рычага селектора)

2.  Рычаг селектора в сборе


Последовательность снятия троса
управления АКПП
1.  Соединение троса управления АКПП в

сборе (со стороны рычага селектора)

3.  Защита картера раздаточной коробки
4.  Соединение троса управления АКПП в

сборе (со стороны АКПП)






























5.  Верхний рычаг
6.  Трос управления АКПП в сборе
7.  Кронштейн крепления троса
8.  Кронштейн крепления задней части троса


Последовательность снятия рычага
управления раздаточной коробкой
9.  Фиксатор чехла
10.  Чехол рычага управления
11.  Рычаг управления раздаточной коробкой в

сборе

12.  Прокладка
13.  Пластина-ограничитель хода рычага
14.  Прокладка
15.  Рычаг управления раздаточной коробкой

© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Предварительные и заключительные операции

•

Снятие и установка передней напольной консоли в
сборе (смотрите ГЛАВУ 52 – "Напольная консоль".)

<Модели с левым рулем>



АВТОМАТИЧЕСКАЯ КПП –



Механизм управления коробкой

передач и раздаточной коробкой

23-46





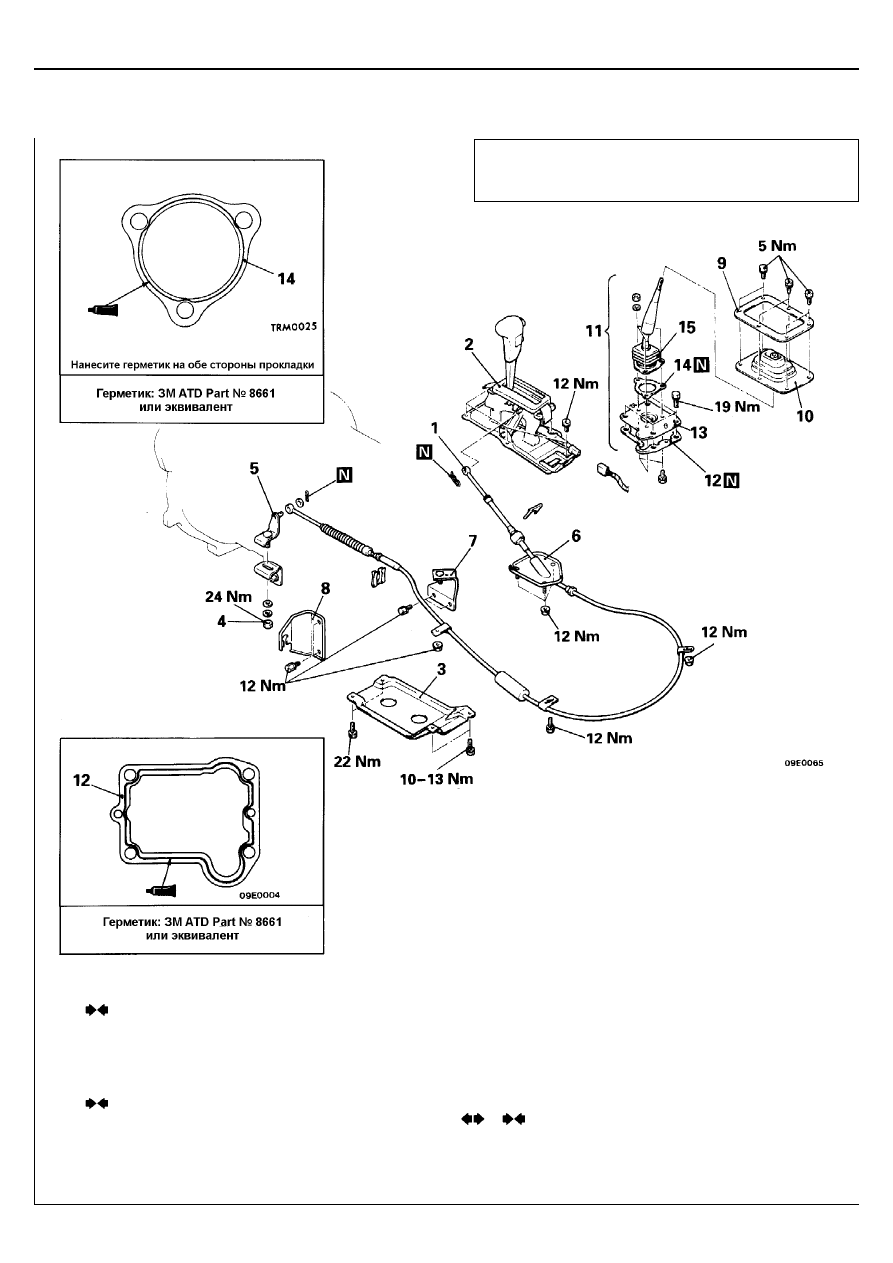

<Модели с правым рулем>























Последовательность снятия рычага
селектора в сборе
1.  Соединение троса управления АКПП в

сборе (со стороны рычага селектора)

2.  Рычаг селектора в сборе


Последовательность снятия троса
управления АКПП
1.  Соединение троса управления АКПП в

сборе
(со стороны рычага селектора)

3.  Защита картера раздаточной коробки
4.  Соединение троса управления АКПП в

сборе (со стороны АКПП)
































5.  Верхний рычаг
6.  Трос управления АКПП в сборе
7.  Кронштейн крепления троса
8.  Кронштейн крепления задней части троса


Последовательность снятия рычага
управления раздаточной коробкой
9.  Фиксатор чехла
10.  Чехол рычага управления
11.  Рычаг управления раздаточной коробкой в

сборе

12.  Прокладка
13.  Пластина-ограничитель хода рычага
14.  Прокладка
15.  Рычаг управления раздаточной коробкой

© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Предварительные и заключительные операции

•

Снятие и установка передней напольной консоли в
сборе (Смотрите ГЛАВУ 52 – "Напольная консоль".)



АВТОМАТИЧЕСКАЯ КПП –



Механизм управления коробкой

передач и раздаточной коробкой

23-47

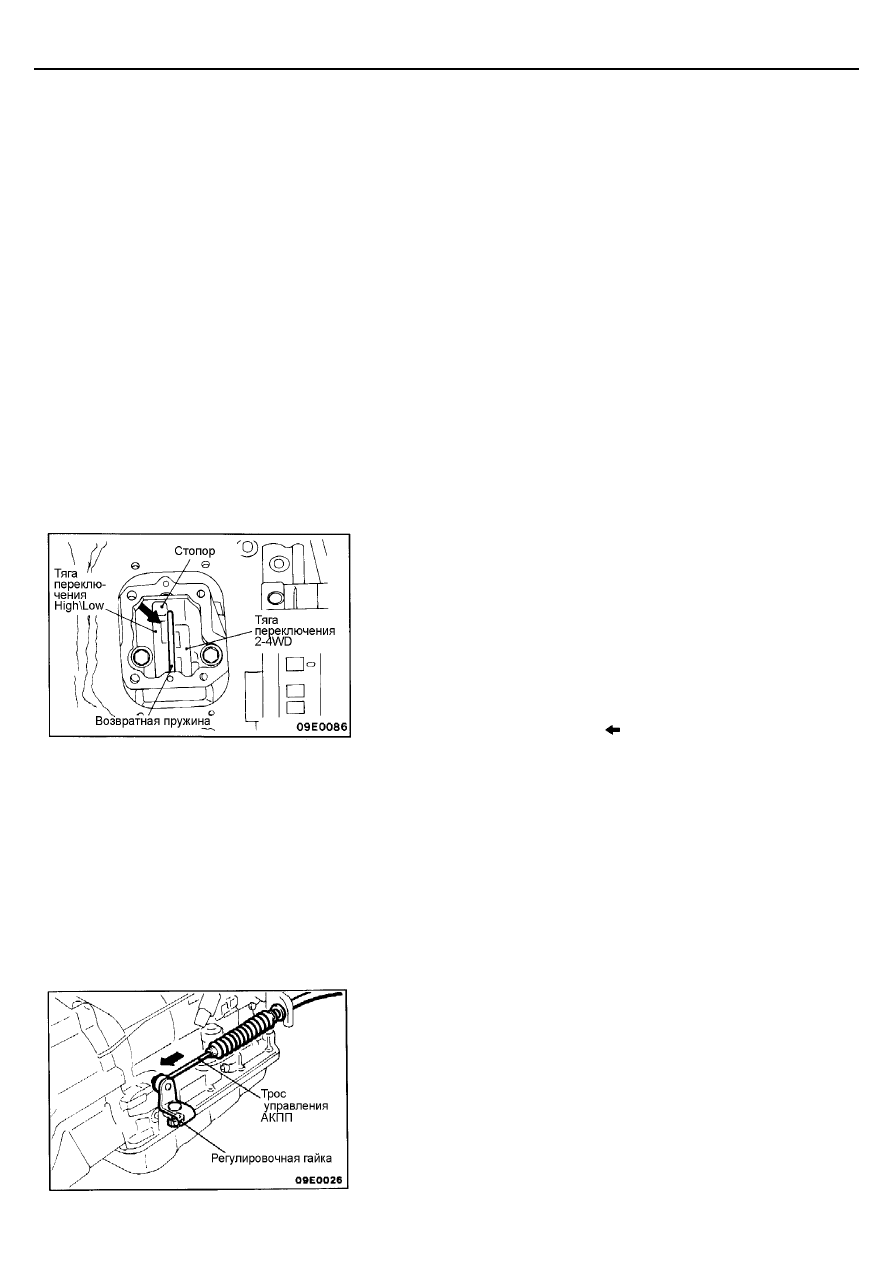

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

11.  СНЯТИЕ РЫЧАГА УПРАВЛЕНИЯ РАЗДАТОЧНОЙ

КОРОБКОЙ В СБОРЕ



Перед снятием рычага управления раздаточной коробкой в сборе,
переместите рычаг в положение "2Н" (привод на два колеса на прямой
передаче).





ПРОВЕРКА

•

Проверьте функционирование (передвижение в оплетке) отсутствие
повреждений троса управления АКПП в сборе.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

11.  УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ РАЗДАТОЧНОЙ

КОРОБКОЙ В СБОРЕ

(1)  Удалите остатки контрящего клея с резьбы болтов крепления

рычага управления раздаточной коробкой в сборе.

(2)  С помощью специального приспособления (метчик М8х1,25)

очистите от остатков контрящего клея резьбовые отверстия в
месте установки рычага управления раздаточной коробкой в
сборе.

(3)  Проверьте, что возвратная пружина упирается в стопор тяги

переключения "2-4WD", и затем установите рычаг управления на
место указанное стрелкой ( ).

(4)  Нанесите рекомендованный контрящий клей на резьбу болтов

крепления рычага управления раздаточной коробкой в сборе и
затем, затяните болты.
Контрящий клей: 3М Stud Locking №4710 или равнозначный





1.   УСТАНОВКА ТРОСА УПРАВЛЕНИЯ АКПП В СБОРЕ

(СО СТОРОНЫ РЫЧАГА СЕЛЕКТОРА)

После установки троса управления АКПП, отрегулируйте его в
соответствии с приведенной ниже процедурой.
(1)  Переведите рычаг селектора в положение "N".
(2)  Ослабьте регулировочную гайку, слегка потяните трос

управления АКПП в направлении указанном стрелкой и затем,
затяните регулировочную гайку.
