АВТОМАТИЧЕСКАЯ КПП –



Маслоохладитель КПП,

трубки и шланги

23-50

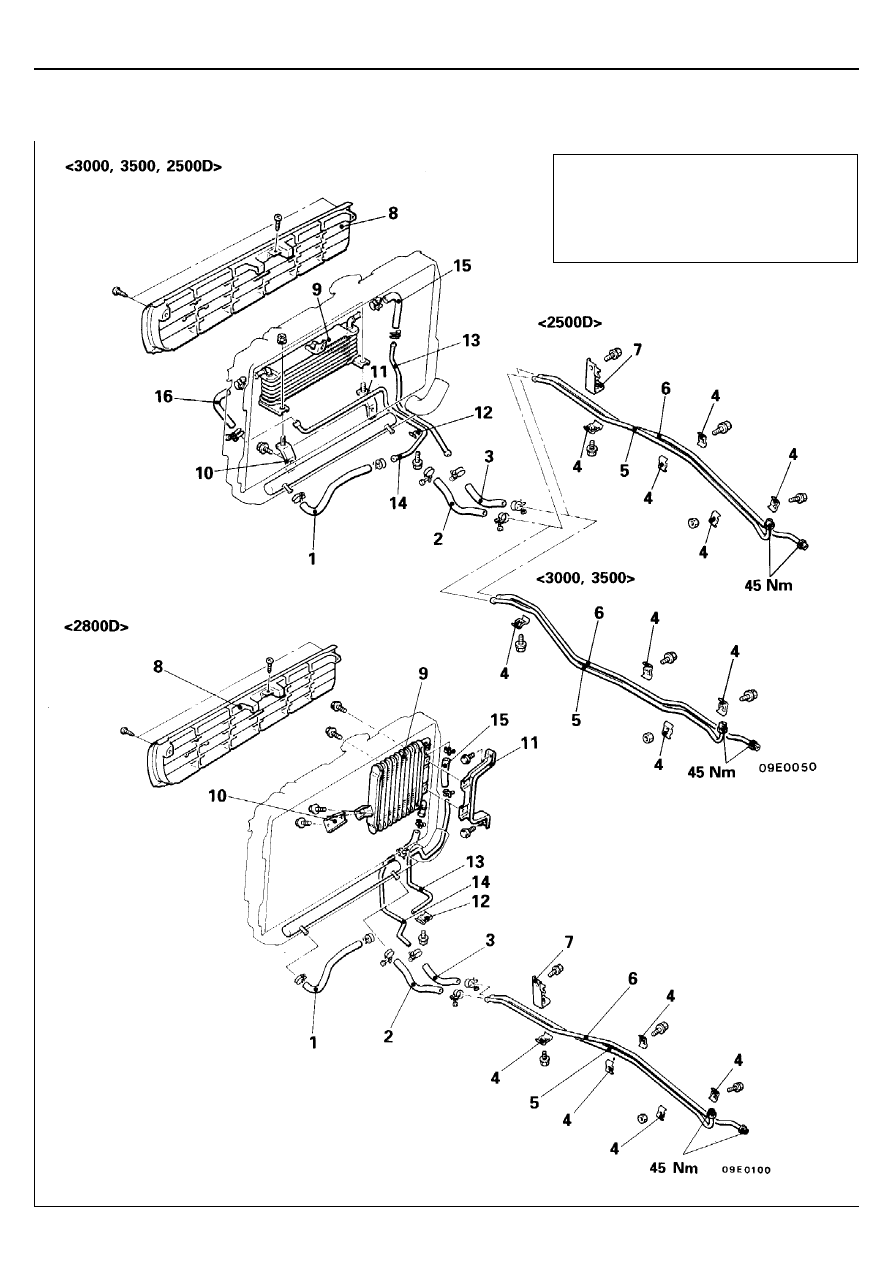

МАСЛООХЛАДИТЕЛЬ КПП, ТРУБКИ И ШЛАНГИ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised



Предварительные и заключительные
операции

•

Снятие и установка нижнего защитного
кожуха и переднего защитного кожуха

•

Слив масла (ATF) из АКПП и заливка
масла (ATF) в АКПП (см. страницу 23-40.)



АВТОМАТИЧЕСКАЯ КПП –



Маслоохладитель КПП,

трубки и шланги

23-51



























1.  Шланг "А"
2.  Шланг "В"
3.  Шланг "С"


Последовательность снятия маслоподводящей
трубки "А" и маслоотводящей трубки "А"
4.  Фиксатор
5.  Маслоподводящая трубка "А"
6.  Маслоотводящая трубка "А"
7.  Кронштейн трубки


Последовательность снятия маслоохладителя
в сборе
8.  Решетка радиатора
9.  Маслоохладитель в сборе
10.  Кронштейн крепления маслоохладителя

(левый)

11.  Кронштейн крепления маслоохладителя

(правый)




















Последовательность снятия маслоподводящей
трубки "В" и маслоотводящей трубки "В"
8.  Решетка радиатора
12.  Фиксатор
13.  Маслоподводящая трубка "В"
14.  Маслоотводящая трубка "В"


Последовательность снятия шланга "D"
и шланга "Е"
8.  Решетка радиатора
15.  Шланг "D"
16.  Шланг "Е"







ПРОВЕРКА

•

Проверьте шланги и трубки на отсутствие трещин, повреждений и
засорения.

•

Проверьте радиатор маслоохладителя на отсутствие следов коррозии
и засорения.

•

Проверьте пластины маслоохладителя на отсутствие изгиба,
повреждений и засорения посторонними частицами.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

16.  УСТАНОВКА ШЛАНГА "Е" / 15. УСТАНОВКА ШЛАНГА "D"

/ 14. УСТАНОВКА МАСЛООТВОДЯЩЕЙ ТРУБКИ "В"
/ 13. УСТАНОВКА МАСЛОПОДВОДЯЩЕЙ ТРУБКИ "В"

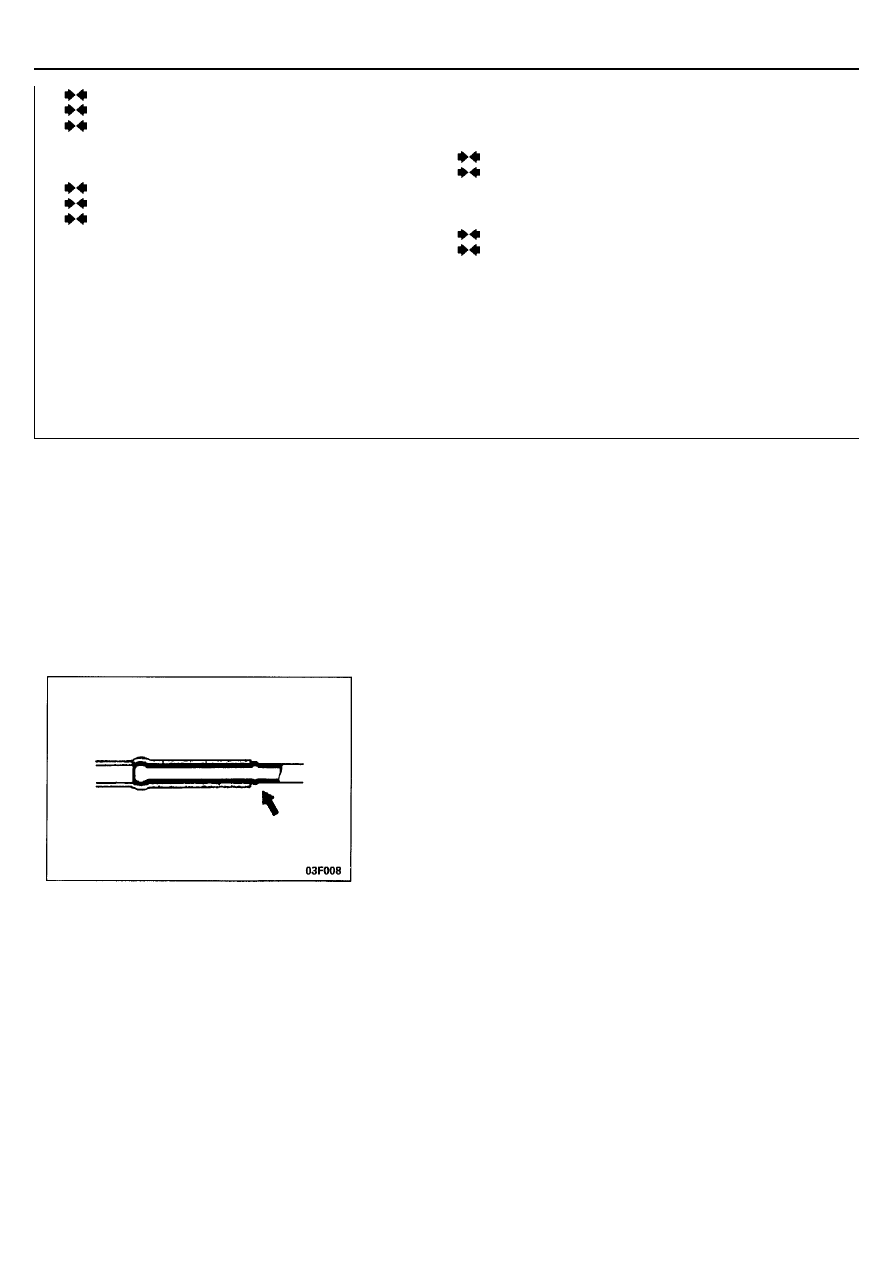

При подсоединении шлангов к трубкам с буртиком, наденьте шланг до
упора в буртик трубки.




6.   УСТАНОВКА МАСЛООТВОДЯЩЕЙ ТРУБКИ "А"

/ 5. УСТАНОВКА МАСЛОПОДВОДЯЩЕЙ ТРУБКИ "А"
/ 4. УСТАНОВКА ФИКСАТОРА

(1)  Временно затяните накидные гайки (с буртиком) крепления

маслоотводящей трубки "А" и маслоподводящей трубки "А" к
коробке передач и раздаточной коробке, затем закрепите трубки с
помощью фиксаторов и полностью затяните накидные гайки.



Кроме того, затяните все крепление всех фиксаторов, начиная с
расположенных на АКПП и раздаточной коробке.

(2)  При подсоединении шлангов к трубкам с буртиком, наденьте

шланг до упора в буртик трубки.

3.   УСТАНОВКА ШЛАНГА "С" / 2. УСТАНОВКА

ШЛАНГА "В" / 1. УСТАНОВКА ШЛАНГА "А"

При подсоединении шлангов к трубкам с буртиком, наденьте шланг до
упора в буртик трубки.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised





АВТОМАТИЧЕСКАЯ КПП –



Коробка передач и раздаточная

коробка в сборе

23-52

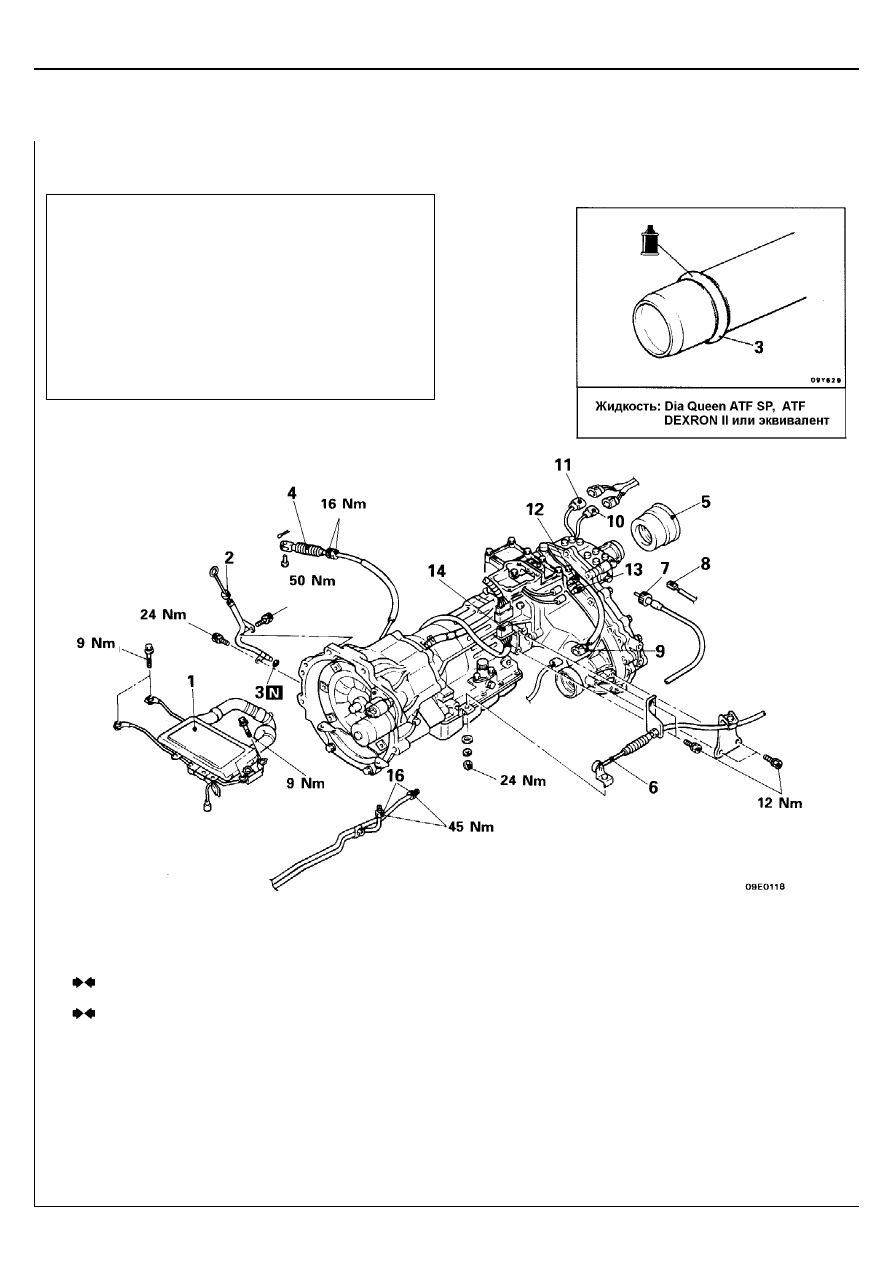

КОРОБКА ПЕРЕДАЧ И РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ

СНЯТИЕ И УСТАНОВКА


<2500D>
















Последовательность снятия
1.   Промежуточный охладитель наддувочного воздуха
2.   Маслозаливная трубка КПП
3.   Кольцевая прокладка
4.   Соединение троса управления ТНВД
5.   Пыльник заднего сальника
6.   Соединение троса управления АКПП
7.   Соединение троса привода спидометра

<Автомобили выпуска до октября 1993 г.>

8.   Разъем датчика частоты вращения выходного вала АКПП

<Автомобили выпуска с ноября 1993 г.>

9.   Разъем датчика выбора режима (HI/LO)
10.   Разъем датчика включения режима 4WD
11.   Разъем датчика включения блокировки межосевого дифференциала
12.   Разъем датчика выбора режима блокировки межосевого дифференциала
13.   Разъем датчика выбора режима (2WD/4WD)
14.   Разъем выключателя блокировки стартера
16.   Соединение трубки маслоохладителя КПП




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised



Предварительные и заключительные операции

•

Снятие и установка рычага управления раздаточной
коробкой в сборе (см. страницу 23-45, 46)

•

Снятие и установка защиты картера раздаточной
коробки

•

Снятие и установка приемной трубы системы
выпуска в сборе

•

Слив и заливка масла (ATF) для АКПП и масла для
раздаточной коробки (см. страницу 23-40 и
ГЛАВУ 22 – "Технические операции на автомобиле".)

•

Снятие и установка переднего и заднего карданных
валов (см. ГЛАВУ 25 – "Карданный вал".)



АВТОМАТИЧЕСКАЯ КПП –



Коробка передач и раздаточная

коробка в сборе

23-53





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised







































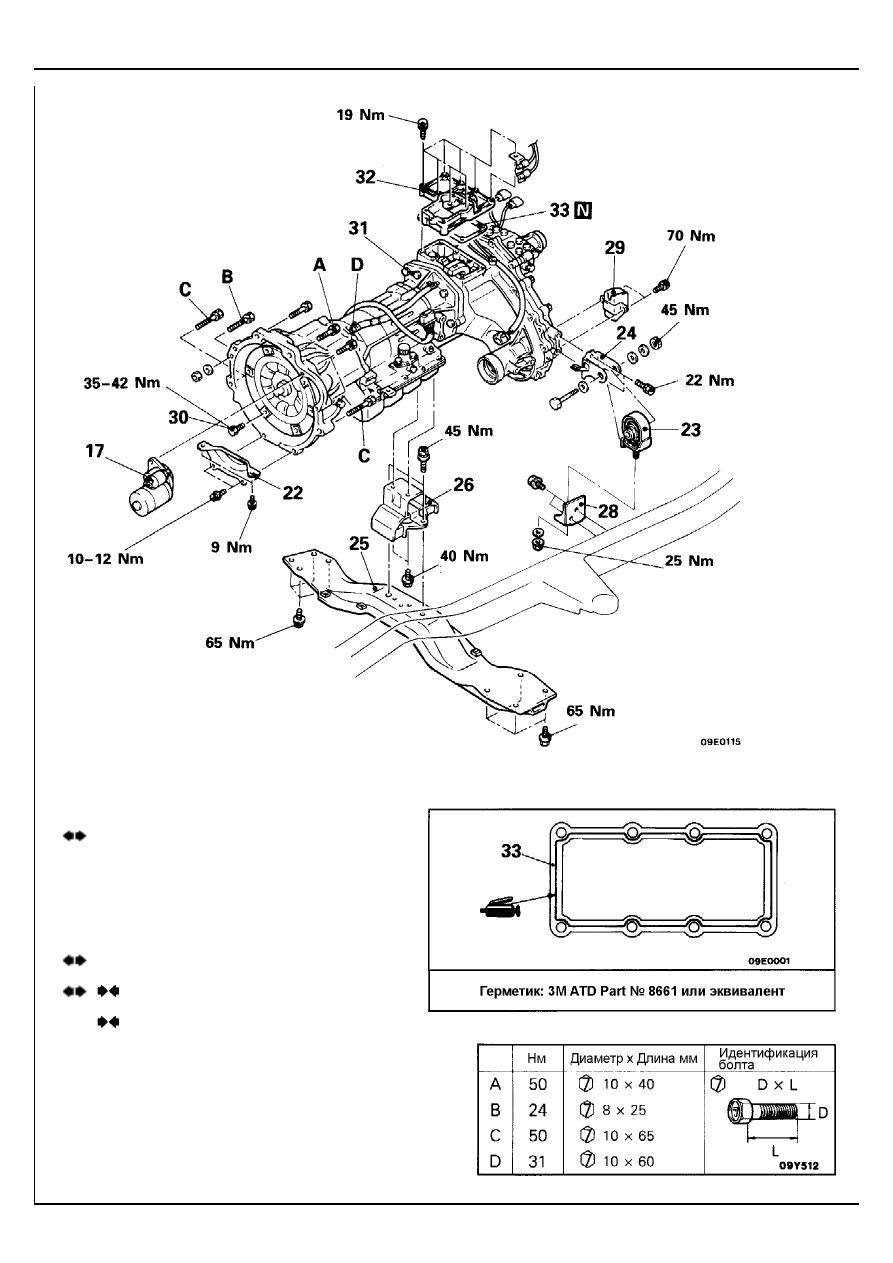

17.   Стартер
22.   Защитная крышка картера КПП
23.   Опора крепления раздаточной

коробки

24.   Кронштейн раздаточной коробки
25.   Поперечина №2
26.   Задняя опора крепления двигателя
28.   Защита раздаточной

коробки

29.   Демпфер раздаточной коробки
30.   Соединительный болт

гидротрансформатора

31.   Коробка передач и раздаточная

коробка в сборе

32.   Крышка механизма управления КПП

и раздаточной коробкой

33.   Прокладка
