CИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА –

Технические характеристики

16-22

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Технические данные

Для системы облегчения пуска "Super Quick Glow"

Сопротивление свечи накаливания [при температуре 5-35

Ом

0,20 – 0,26

Сопротивление катушки реле свечей накаливания

Ом

Для системы облегчения пуска "Auto Glow"

Сопротивление свечи накаливания [при температуре 5-35

Ом

0,22 – 0,28

Сопротивление катушки реле свечей накаливания

Ом

Для системы облегчения пуска "Self-Regulating Glow"

Сопротивление свечи накаливания [при температуре 5-35

Ом

0,5

Сопротивление катушки реле свечей накаливания

Ом

приблизительно 3

Сопротивление гасящего резистора свечей накаливания

Ом

0,14 – 0,16

ГЕРМЕТИКИ

Позиция

Тип герметика

Примечание

Датчик температуры охлаждающей
жидкости двигателя

3M Nut Locking Part No. 4171 или равнозначный

Drying sealant (застывающий
в твердое состояние герметик)

CИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА –

Технические операции
на автомобиле

16-23

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА "SUPER QUICK GLOW"

ПРОВЕРКА СИСТЕМЫ ОБЛЕГЧЕНИЯ ПУСКА

(1) Проверьте, что напряжение аккумуляторной батареи находится

в пределах 11 – 13 В.

(2) Проверьте, что температура охлаждающей жидкости двигателя 20

или ниже.
ПРИМЕЧАНИЕ
Если температура охлаждающей жидкости двигателя выше 20

C, то

отсоедините разъем от датчика температуры охлаждающей жидкости
двигателя.

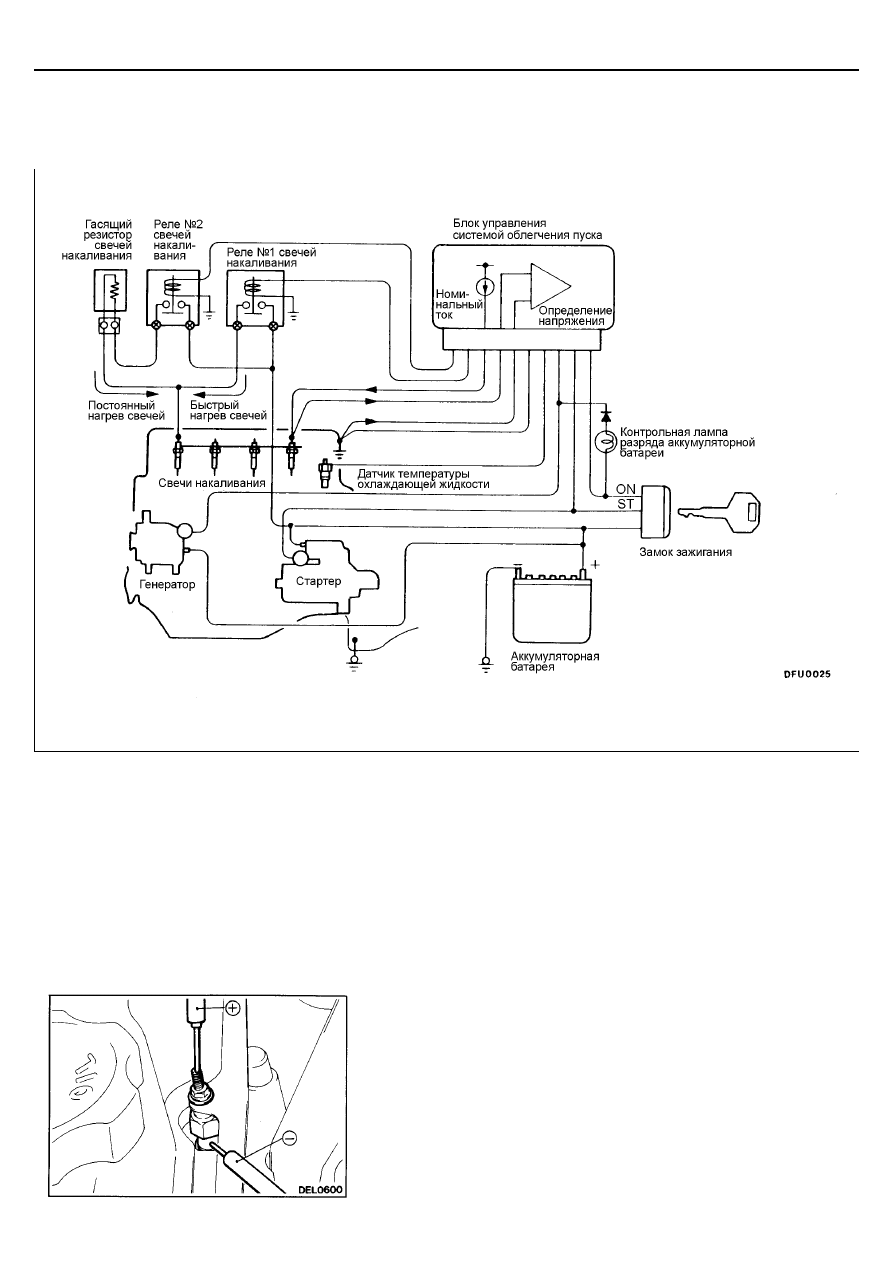

(3) Измерьте сопротивление между токовой шиной свечей накаливания и

корпусом ("массой") свечи накаливания.
Номинальное значение: 0,05–0,07 Ом [при температуре 5-35

°°°°

ПРИМЕЧАНИЕ
Данное значение сопротивления указано для 4-х соединенных
параллельно свечей накаливания.

CИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА –

Технические операции
на автомобиле

16-24

(4) Измерьте сопротивление между выводом (G) реле №2 свечей

накаливания и токовой шиной свечей накаливания.
Номинальное значение: 0,14–0,16 Ом
Внимание
Убедитесь в отсутствии напряжения аккумуляторной батареи на
выводе (G) перед проведением измерения сопротивления.

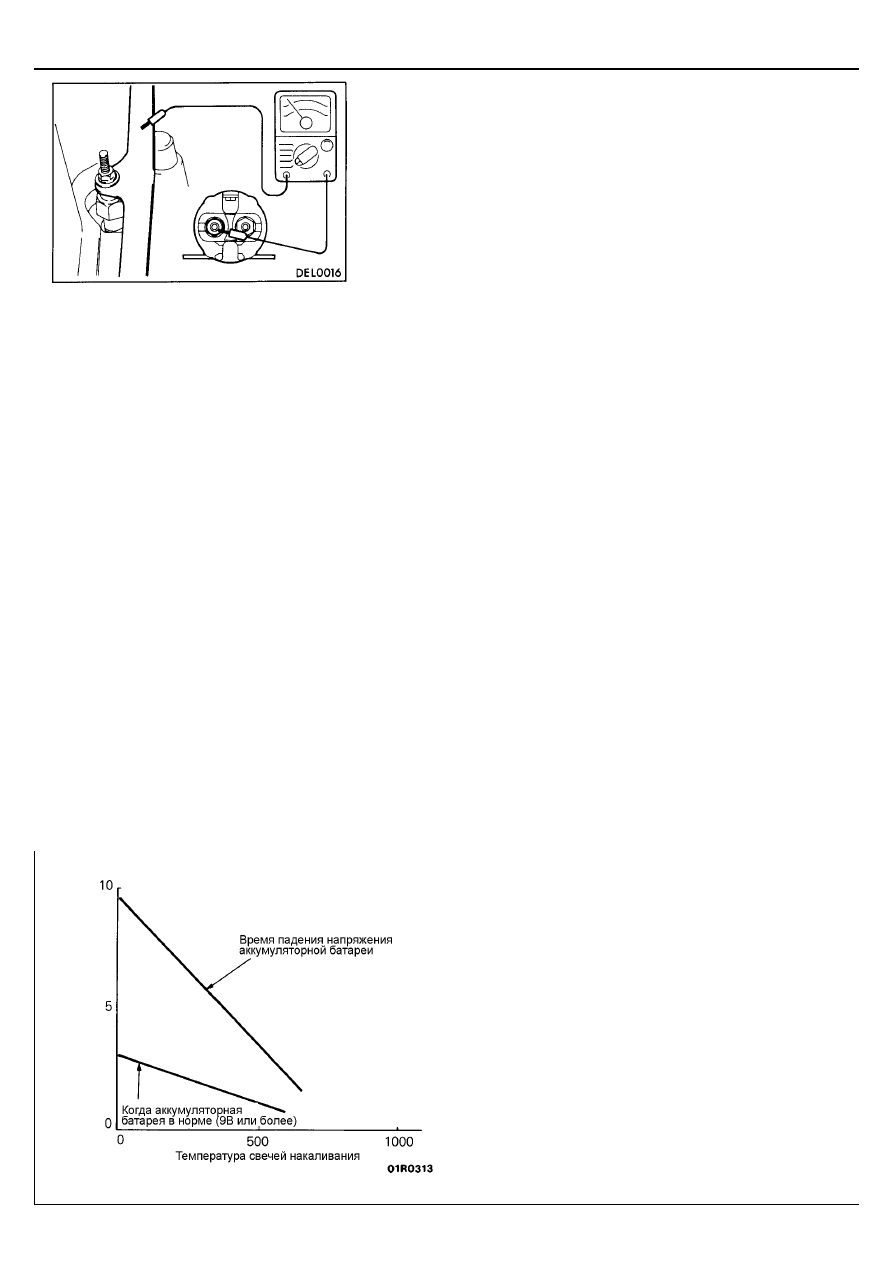

(5) Подсоедините вольтметр между токовой шиной свечей накаливания и

корпусом свечи накаливания.

(6) Измерьте напряжение сразу после включения "зажигания" (положение

ключа "ON"). Двигатель не запускайте.
Номинальное значение: 9–11 В (приблизительно через 2-4 секунд
напряжение уменьшится до 0В)
ПРИМЕЧАНИЕ
Промежуток времени, за который падает напряжение, сильно зависит
от температуры свечей накаливания и подаваемого напряжения.
(Смотрите график внизу страницы.)

(7) Измерьте напряжение при проворачивании коленчатого вала

двигателя стартером.
Номинальное значение: 4 В или выше

(8) Запустите двигатель и измерьте напряжение при прогреве двигателя.

Однако, если температура охлаждающей жидкости двигателя
возросла до 30

C или выше, либо если прошло 30 секунд после

запуска двигателя, напряжение обычно уменьшается до 0В.
(Смотрите алгоритм работы системы облегчения пуска на следующей
странице.)
Номинальное значение: 5-8 В

Справочные данные
Зависимость между температурой свечей накаливания (значением сопротивления) и временем подачи напряжения.

Когда напряжение аккумуляторной батареи в норме (9В или
выше) и свечи накаливания холодные, то нагрев свечей
накаливания до температуры 900

C или выше, произойдет

через приблизительно 3 секунды.

(2)

В случае, когда напряжение аккумуляторной батареи в норме
(9В или выше) и свечи накаливания горячие [500

C или выше],

время подачи напряжения уменьшится.

ремя

быст

рого

нагрев

а (

се

к)
