Mitsubishi Pajero (1991-1998 год). Руководство - часть 165
ТОПЛИВНАЯ СИСТЕМА -
<двигатель 6G72-SOHC 24-клапанный, двигатель 6G74-SOHC 24-клапанный > Проверка
компонентов системы распределенного впрыска топлива (MPI) на автомобиле
13-51

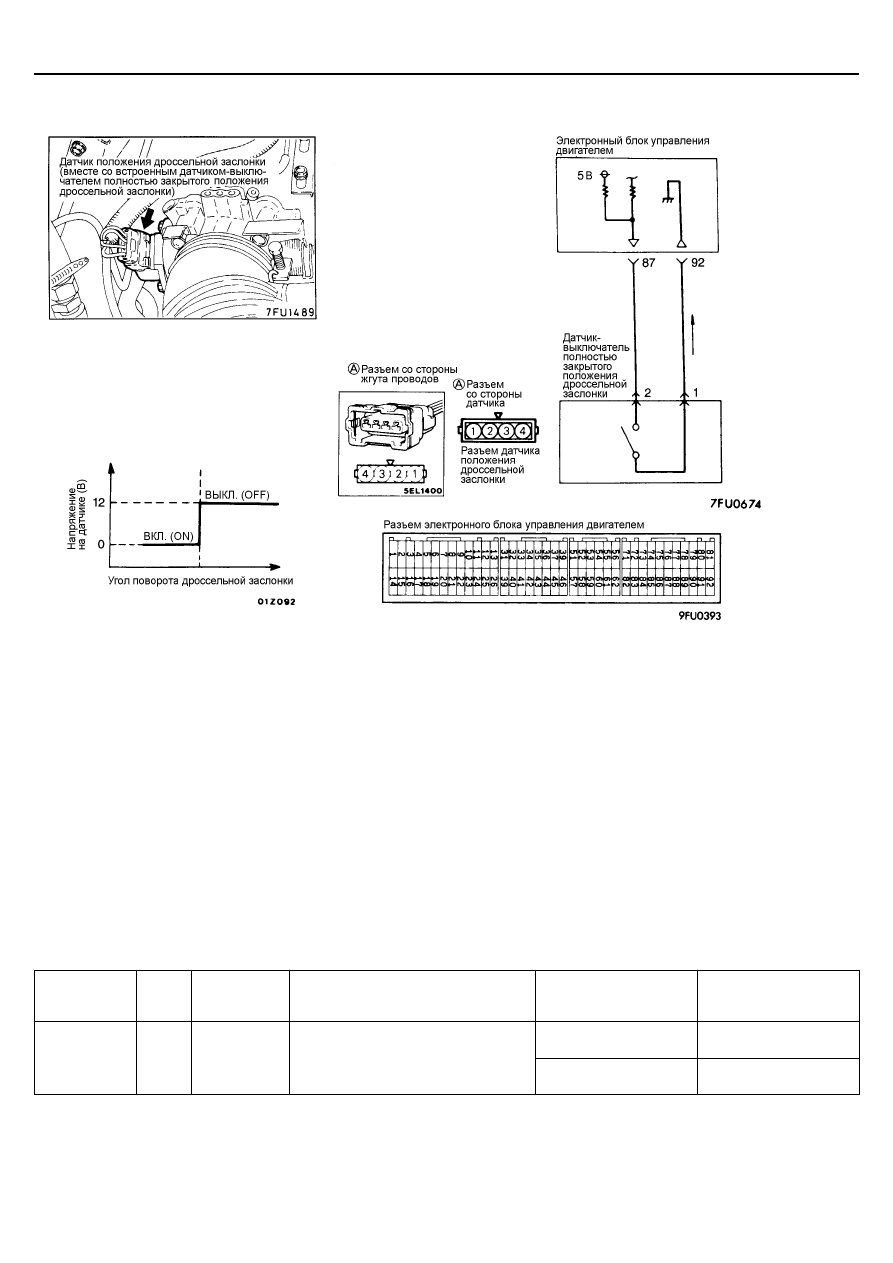

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ПОЛНОСТЬЮ ЗАКРЫТОГО ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ
•
Функция датчика-выключателя полностью закрытого
положения дроссельной заслонки заключается
в изменении напряжения сигнала (напряжение
ВЫСОКОГО/НИЗКОГО уровня) в зависимости от
положения педали акселератора (нажата/отпущена).
Выходное напряжение датчика (как сигнал)
передается в электронный блок управления
двигателем. На основании этого сигнала электронный
блок управления двигателем управляет
сервоприводом регулятора оборотов холостого хода.
•
На датчик-выключатель через расположенный в
электронном блоке управления двигателем резистор
подается напряжение.
При отпускании педали акселератора контакты
датчика-выключателя размыкаются (положение "ON")
и сигнал подается на электронный блок управления
двигателем (на "массу"). В результате на выводе
датчика-выключателя выходное напряжение
изменяется с ВЫСОКОГО уровня на НИЗКИЙ уровень.
УКАЗАНИЯ ПО ПОИСКУ НЕИСПРАВНОСТЕЙ
Если предполагается, что жгут проводов и отдельные
элементы системы исправны, но выходной сигнал датчика-
выключателя не соответствует норме, предполагаются
следующие неисправности.
(1) Неправильная регулировка троса педали
акселератора или троса привода системы
поддержания постоянной скорости ("круиз-контроль").
(2) Неправильная регулировка положения винта
заводской регулировки "fixed SAS" (винта-упора
дроссельной заслонки).

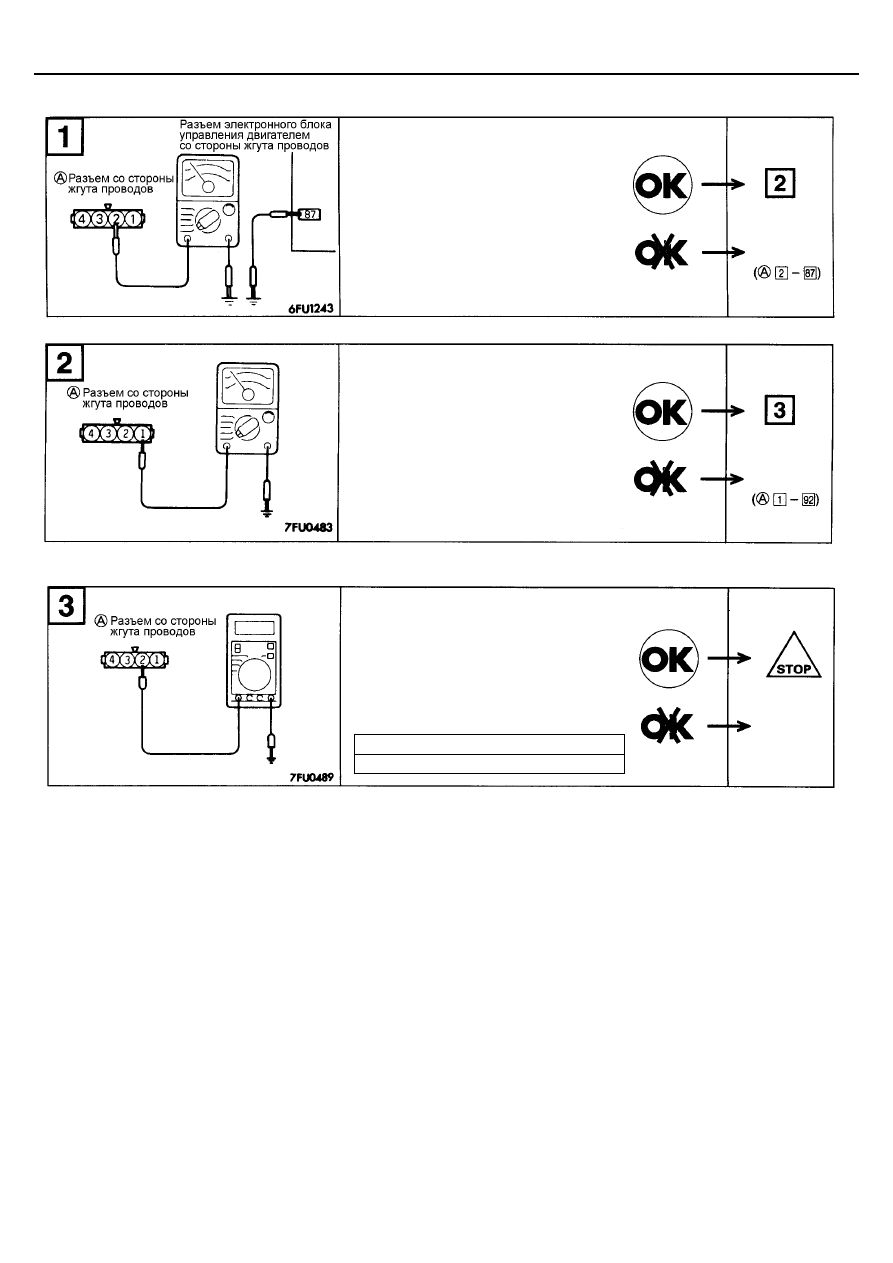

ПРОВЕРКА
При использовании прибора MUT-II
Функция
(FUNCTION)
Пункт
№
Данные
(показания
тестера)
Условия проведения проверки
Положение
дроссельной заслонки
Нормальное
состояние
Полностью закрыта
ON (ВКЛ)
Считывание
данных
(DATA
READING)
26
Состояние
датчика
Ключ зажигания в положение "ON"
(Несколько раз нажмите на педаль
акселератора, а затем выполните
проверку.)
Слегка приоткрыта
OFF (ВЫКЛ)*
ПРИМЕЧАНИЕ:

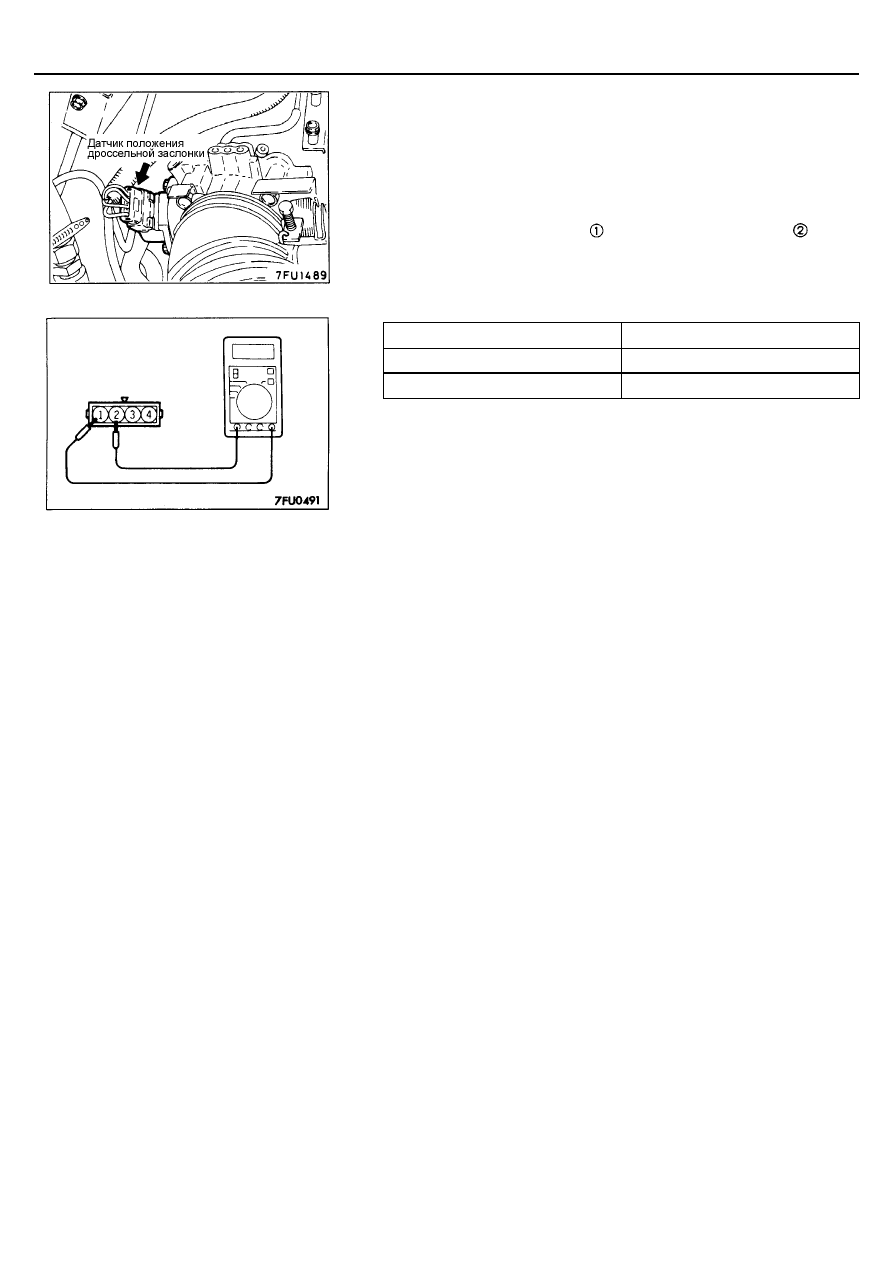

Датчик-выключатель полностью закрытого положения дроссельной заслонки обычно выключается, когда напряжение на датчике
положения дроссельной заслонки увеличивается на 50–100 мВ по сравнению с напряжением при полностью закрытом
положении дроссельной заслонки. Если датчик-выключатель полностью закрытого положения дроссельной заслонки включается
вновь после того как напряжение на датчике положения дроссельной заслонки увеличилось на 100 мВ и дроссельная заслонка
открывается, то датчик положения дроссельной заслонки и датчик-выключатель полностью закрытой дроссельной заслонки
нуждаются в регулировке.
