Mitsubishi Pajero (1991-1998 год). Руководство - часть 141





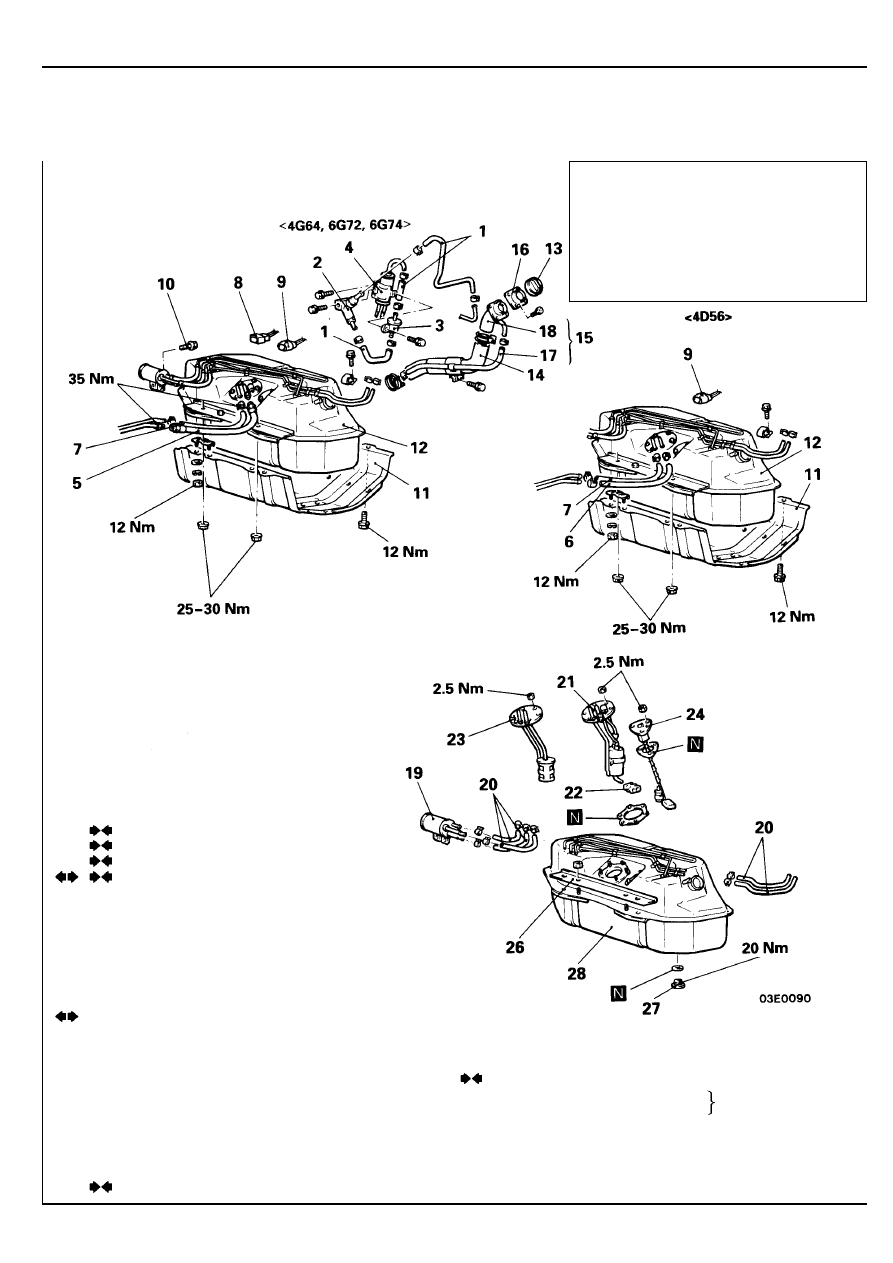

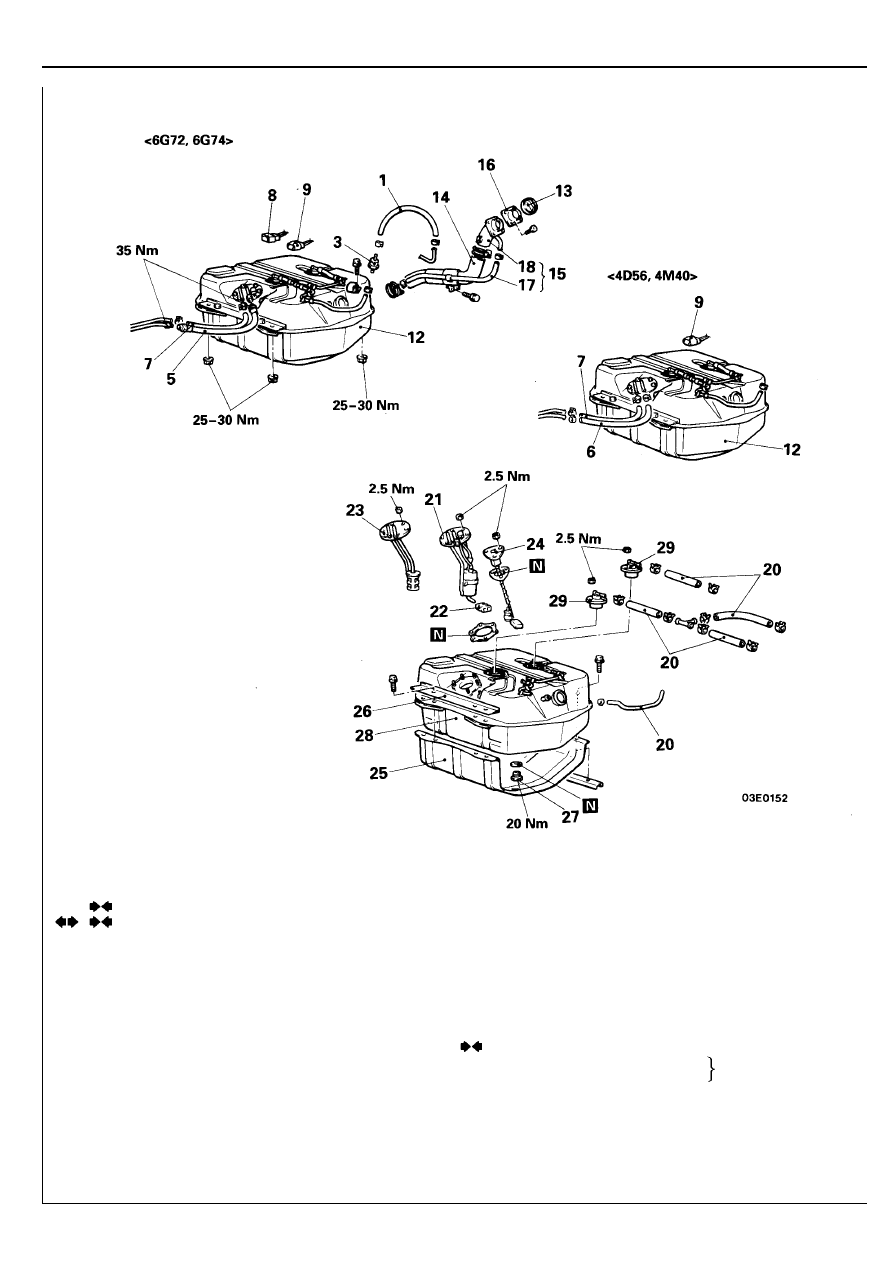

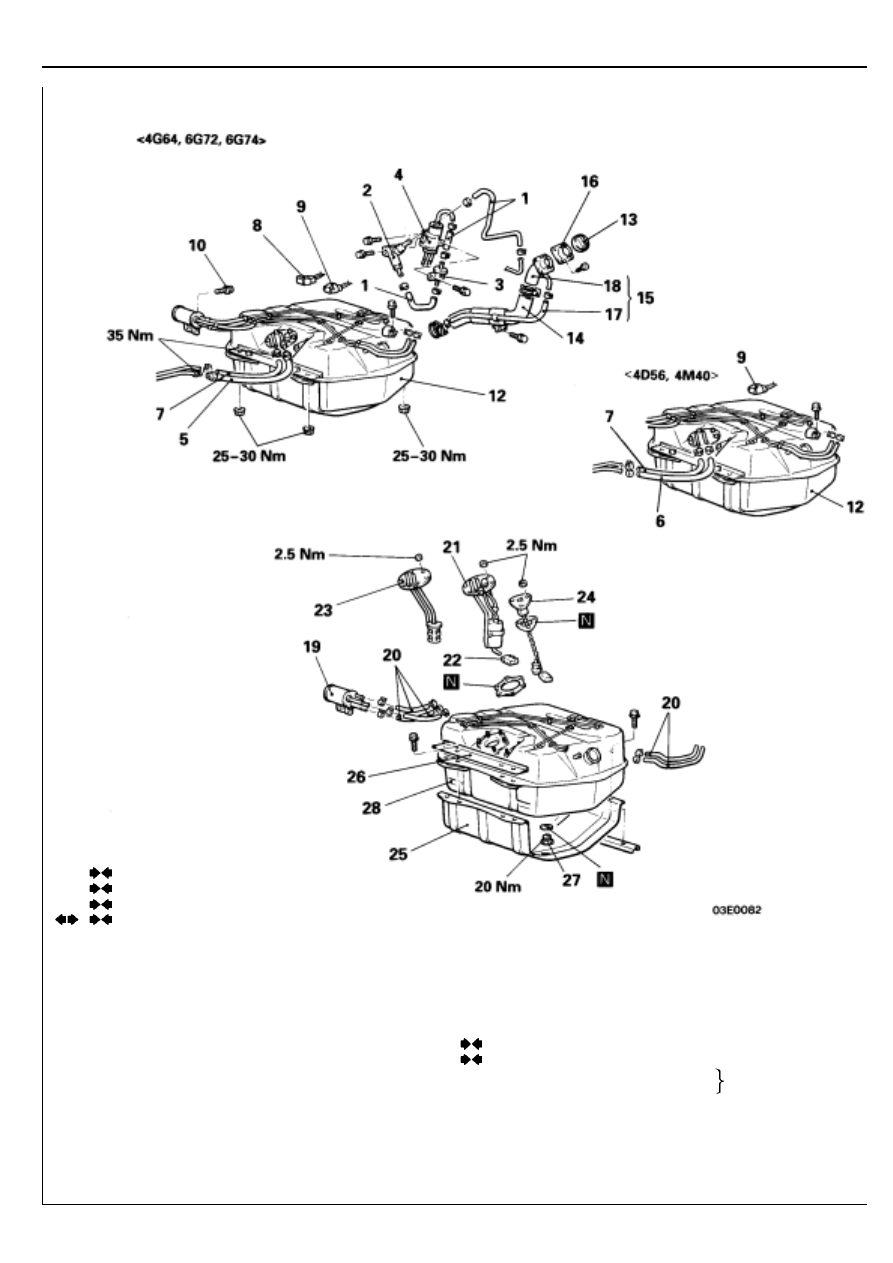

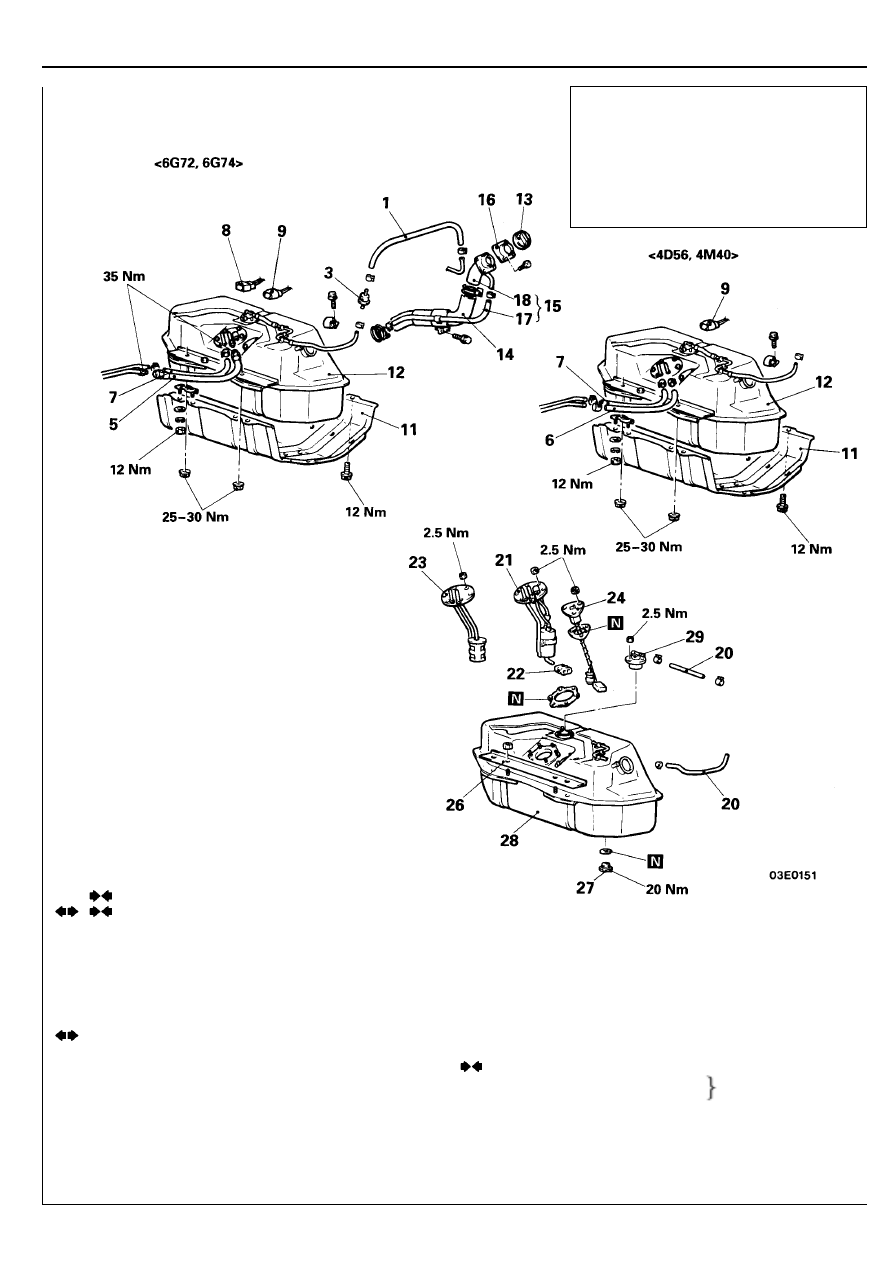

ТОПЛИВНАЯ СИСТЕМА –

Топливный бак

13-156

ТОПЛИВНЫЙ БАК

СНЯТИЕ И УСТАНОВКА

[Автомобили выпуска до Мая, 1994]

<Стандартная колесная база>

Предварительные и заключительные
операции



Слив и заливка топлива



Снятие и установка защиты шланга
заливной горловины



Снятие и установка коврика багажника



Снятие и установка технологического
лючка пола

Последовательность снятия

1.

Шланги системы улавливания
паров топлива

2.

Обратный клапан

3.

Двухходовой клапан

4.

Отделитель паров топлива (Separator tank)

5.

Топливный шланг высокого давления
<4G64, 6G72, 6G74>

6.

Основной топливный шланг <4D56>

7.

Шланг возврата топлива

8.

Разъем топливного насоса
<4G64, 6G72, 6G74>

9.

Разъем датчика уровня топлива

10. Болты
11. Защита топливного бака
12. Топливный бак в сборе
13. Крышка заливной горловины топливного

бака

14. Шланг заливной горловины
15. Заливная горловина топливного бака

и шланг системы улавливания паров
топлива в сборе

16. Прокладка
17. Шланг системы улавливания

паров топлива

18.  Заливная горловина топливного бака
19. Отделитель паров топлива (Separator tank)

20. Шланги системы улавливания паров топлива
21. Топливный насос в сборе
22. Фильтр
23. Трубки в сборе <4D56>
24. Датчик уровня топлива
26. Пластина
27. Сливная пробка
28. Топливный бак

<4G64, 6G72, 6G74>

ТОПЛИВНАЯ СИСТЕМА –

Топливный бак

13-157

<Длинная колесная база>

Последовательность снятия

1.

Шланги системы улавливания
паров топлива

2.

Обратный клапан

3.

Двухходовой клапан

4.

Отделитель паров топлива (Separator tank)

5.

Топливный шланг высокого давления
<4G64, 6G72, 6G74>

6.

Основной топливный шланг <4D56, 4M40>

7.

Шланг возврата топлива

8.

Разъем топливного насоса
<4G64, 6G72, 6G74>

9.

Разъем датчика уровня топлива

10. Болт
12. Топливный бак в сборе
13. Крышка заливной горловины топливного

бака

14. Шланг заливной горловины
15. Заливная горловина топливного бака

и шланг системы улавливания паров
топлива в сборе

16. Прокладка
17. Шланг системы улавливания паров топлива
18.  Заливная горловина топливного бака

19. Отделитель паров топлива (Separator tank)
20. Шланги системы улавливания паров топлива
21. Топливный насос в сборе
22. Фильтр
23. Трубки в сборе <4D56, 4M40>
24. Датчик уровня топлива
25. Защита топливного бака
26. Пластина
27. Сливная пробка
28. Топливный бак

<4G64, 6G72, 6G74>

ТОПЛИВНАЯ СИСТЕМА –

Топливный бак

13-157-1

[Автомобили выпуска с июня, 1994]

<Стандартная колесная база>

Последовательность снятия

1.

Шланги системы улавливания паров топлива

3.

Двухходовой клапан

5.

Топливный шланг высокого давления
<6G72, 6G74>

6.

Основной топливный шланг <4D56, 4M40>

7.

Шланг возврата топлива

8.

Разъем топливного насоса
<6G72, 6G74>

9.

Разъем датчика уровня топлива

11. Защита топливного бака
12. Топливный бак в сборе
13. Крышка заливной горловины топливного

бака

14. Шланг заливной горловины
15. Заливная горловина топливного бака

и шланг системы улавливания паров
топлива в сборе

16. Прокладка
17. Шланг системы улавливания

паров топлива

18.  Заливная горловина топливного бака

20. Шланги системы улавливания паров топлива
21. Топливный насос в сборе
22. Фильтр
23. Трубки в сборе <4D56, 4M40>
24. Датчик уровня топлива
26. Пластина
27. Сливная пробка
28. Топливный бак
29. Клапан отсечки топливоподачи

<6G72, 6G74>

Предварительные и заключительные
операции



Слив и заливка топлива



Снятие и установка защиты шланга
заливной горловины



Снятие и установка коврика багажника



Снятие и установка технологического
лючка пола

ТОПЛИВНАЯ СИСТЕМА –

Топливный бак

13-157-2

<Длинная колесная база>

Последовательность снятия

1.

Шланг системы улавливания паров топлива

3.

Двухходовой клапан

5.

Топливный шланг высокого давления
<6G72, 6G74>

6.

Основной топливный шланг <4D56, 4M40>

7.

Шланг возврата топлива

8.

Разъем топливного насоса
<6G72, 6G74>

9.

Разъем датчика уровня топлива

12. Топливный бак в сборе
13. Крышка заливной горловины топливного

бака

14. Шланг заливной горловины
15. Заливная горловина топливного бака

и шланг системы улавливания паров
топлива в сборе

16. Прокладка
17. Шланг системы улавливания

паров топлива

18.  Заливная горловина топливного бака

20. Шланг системы улавливания паров топлива
21. Топливный насос в сборе
22. Фильтр
23. Трубки в сборе <4D56, 4M40>
24. Датчик уровня топлива
25. Защита топливного бака
26. Пластина
27. Сливная пробка
28. Топливный бак
29. Клапан отсечки топливоподачи

<6G72, 6G74>
