ТОПЛИВНАЯ СИСТЕМА –

ТНВД <4М40>

13-155-1

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ <

4M40

>

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•

Слив охлаждающей жидкости

•

Снятие промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

•

Снятие стартера

Заключительные операции

•

Регулировка угла опережения впрыска
топлива (См. ГЛАВУ 11 – "Технические
операции на автомобиле".)

•

Установка стартера

•

Регулировка троса педали акселератора
(См. страницу 13-150-2.)

•

Регулировка троса управления ТНВД

•

Заливка охлаждающей жидкости
(См. ГЛАВУ 14 – "Технические операции на
автомобиле".)

•

Удаление воздуха из топливопроводов

•

Установка промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

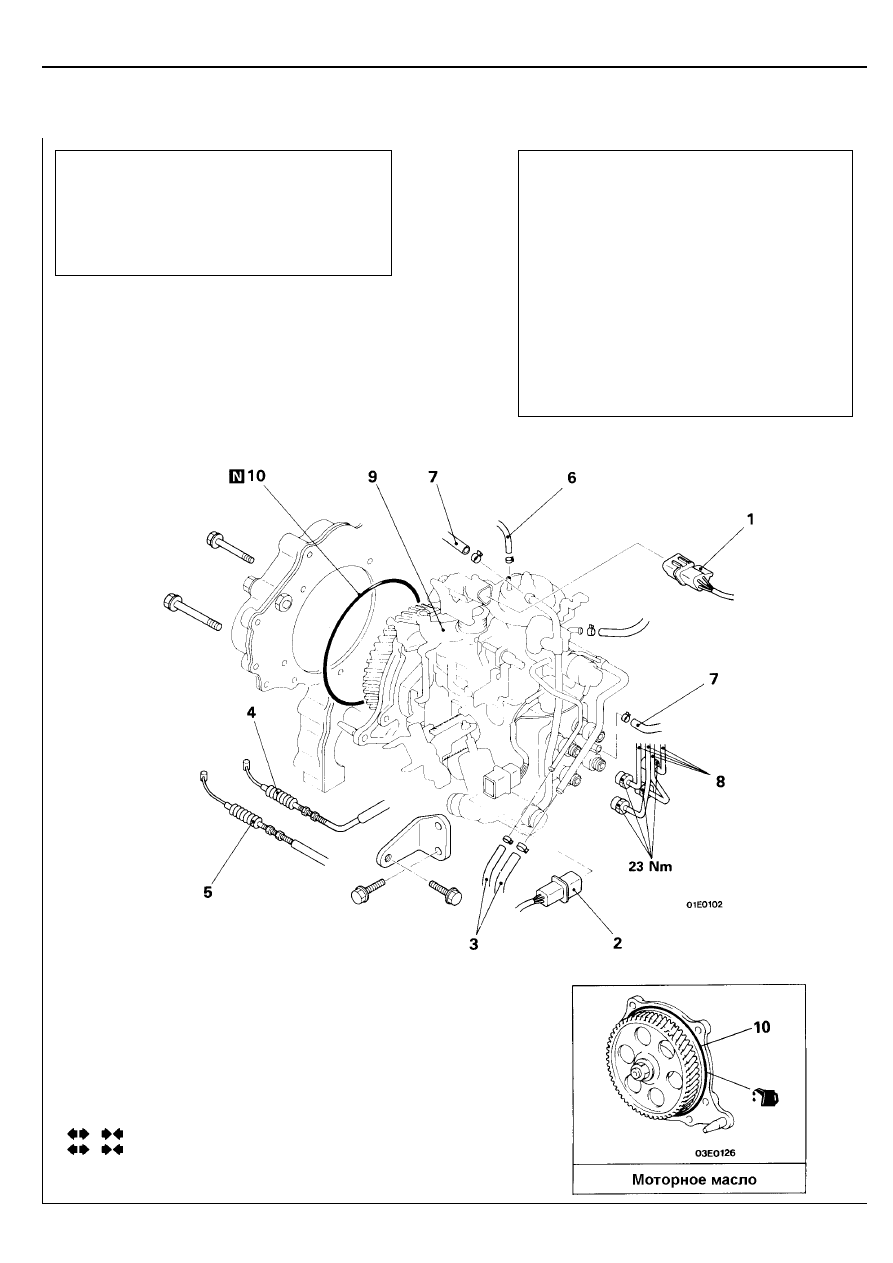

Последовательность снятия

1.

Разъем датчика положения рычага
управления ТНВД

2.

Разъем жгута проводов ТНВД

3.

Топливные шланги

4.

Соединение троса педали акселератора

5.

Соединение троса управления ТНВД

6.

Шланг отбора давления наддува

7.

Шланги охлаждающей жидкости

8.

Топливная трубка высокого давления

9.

Топливный насос высокого давления

10. Кольцевая прокладка

ТОПЛИВНАЯ СИСТЕМА –

ТНВД <4М40>

13-155-2

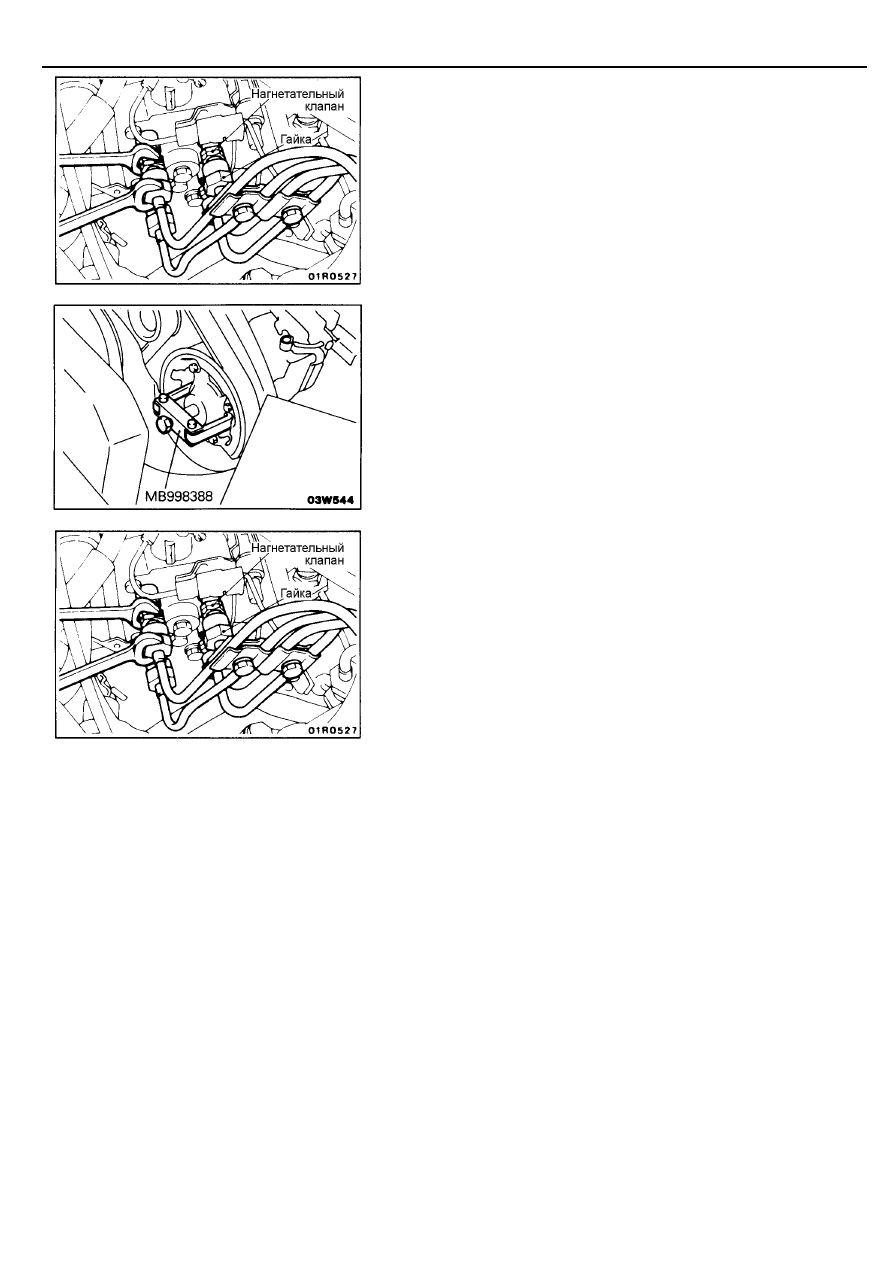

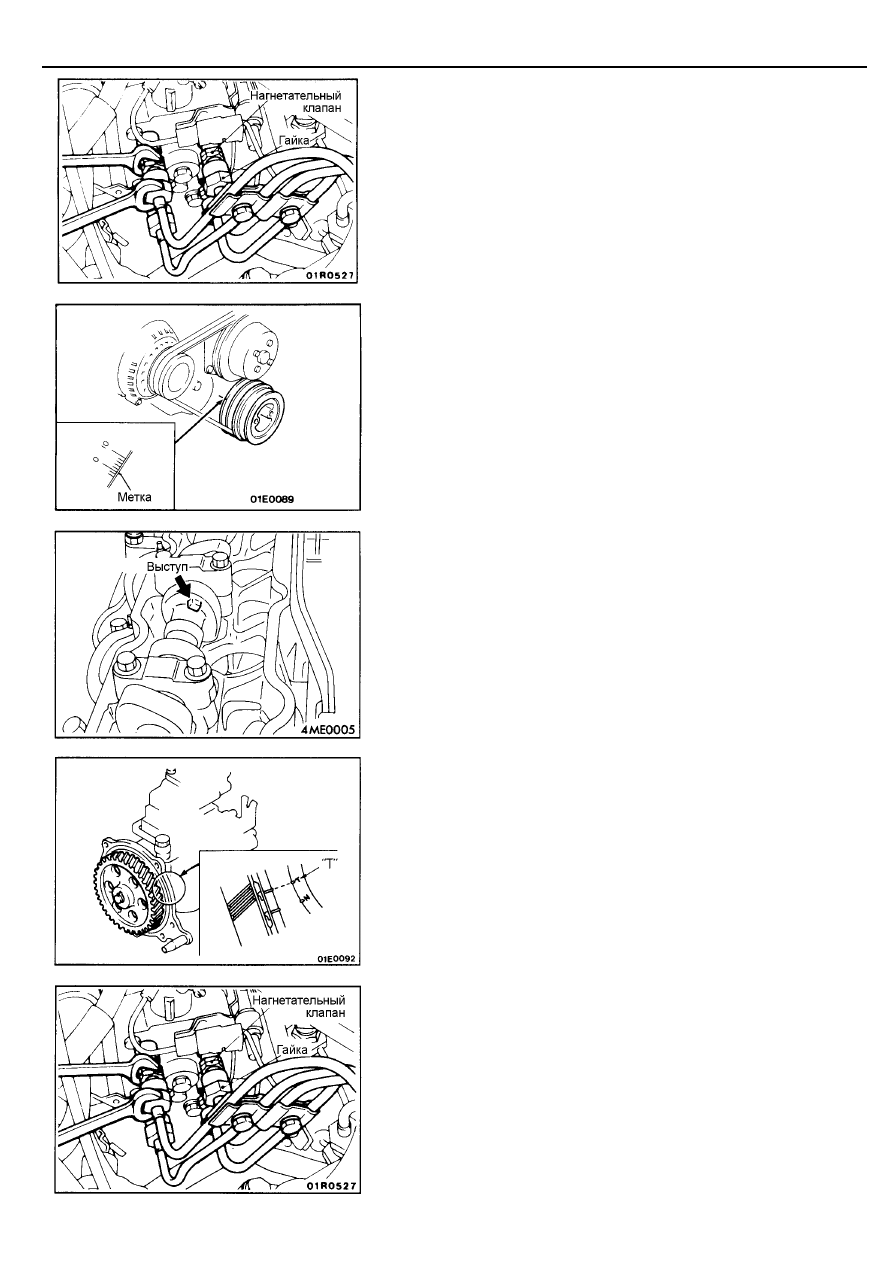

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

8.  ОТСОЕДИНЕНИЕ ТОПЛИВНОЙ ТРУБКИ ВЫСОКОГО

ДАВЛЕНИЯ

При ослаблении гайки штуцера топливной трубки высокого давления
удерживайте корпус нагнетательного клапана ТНВД (или корпус
форсунки при отпускании второй гайки) с помощью ключа, чтобы
предотвратить их совместное вращение.

9.  СНЯТИЕ ТОПЛИВНОГО НАСОСА ВЫСОКОГО

ДАВЛЕНИЯ

Совместите риску на шкиве коленчатого вала с установочной
меткой "0" на крышке распределительных шестерен, чтобы
установить поршень цилиндра №1 или цилиндра №4 в положение
ВМТ такта сжатия.

ПРИМЕЧАНИЕ
Если выступ на распределительном валу направлен прямо вверх,
то поршень цилиндра №1 находится в ВМТ такта сжатия. Положение
выступа можно определить, сняв крышку маслозаливной горловины
или крышку головки цилиндров.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

9.  УСТАНОВКА ТОПЛИВНОГО НАСОСА ВЫСОКОГО

ДАВЛЕНИЯ

Проверьте, что поршень цилиндра №1 находится в ВМТ такта
сжатия и метка на шестерне привода ТНВД совмещена с
установочной меткой "T" на фланце и установите ТНВД в корпус
распределительных шестерен.

8.  УСТАНОВКА ТОПЛИВНОЙ ТРУБКИ ВЫСОКОГО

ДАВЛЕНИЯ

При затяжке гайки штуцера топливной трубки высокого давления
удерживайте корпус нагнетательного клапана ТНВД (или корпус
форсунки при затяжке второй гайки) с помощью ключа, чтобы
предотвратить их совместное вращение.

ТОПЛИВНАЯ СИСТЕМА –

ТНВД <4М40>

13-155-3

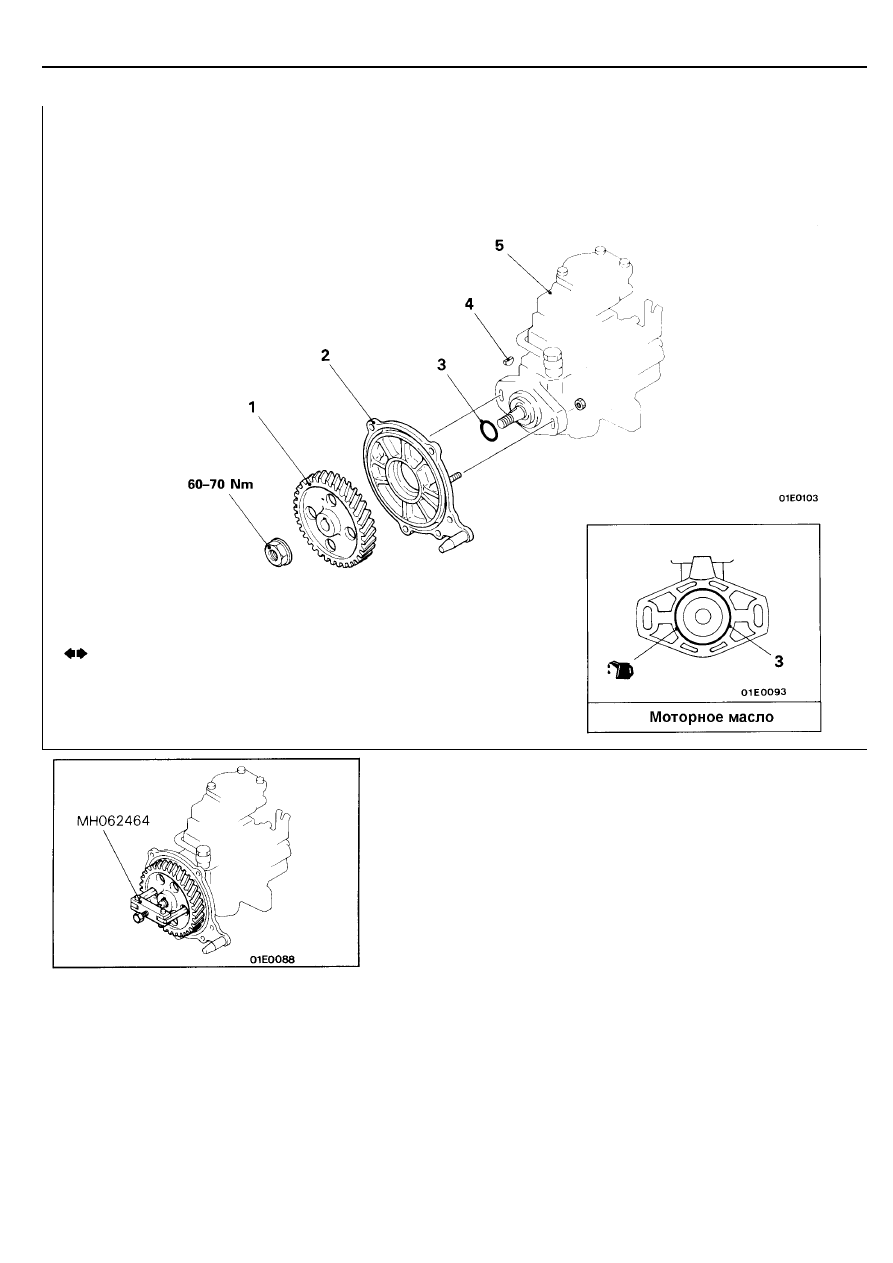

РАЗБОРКА И СБОРКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

1.  СНЯТИЕ ШЕСТЕРНИ ПРИВОДА ТНВД

С помощью съемника снимите шестерню привода ТНВД

Последовательность разборки

1.

Шестерня привода ТНВД

2.

Фланцевая пластина

3.

Кольцевая прокладка

5.

Шпонка

6.

ТНВД
