Mitsubishi Pajero (1991-1998 год). Руководство - часть 139





ТОПЛИВНАЯ СИСТЕМА –

Топливный насос <4G64, 6G72, 6G74>

13-151

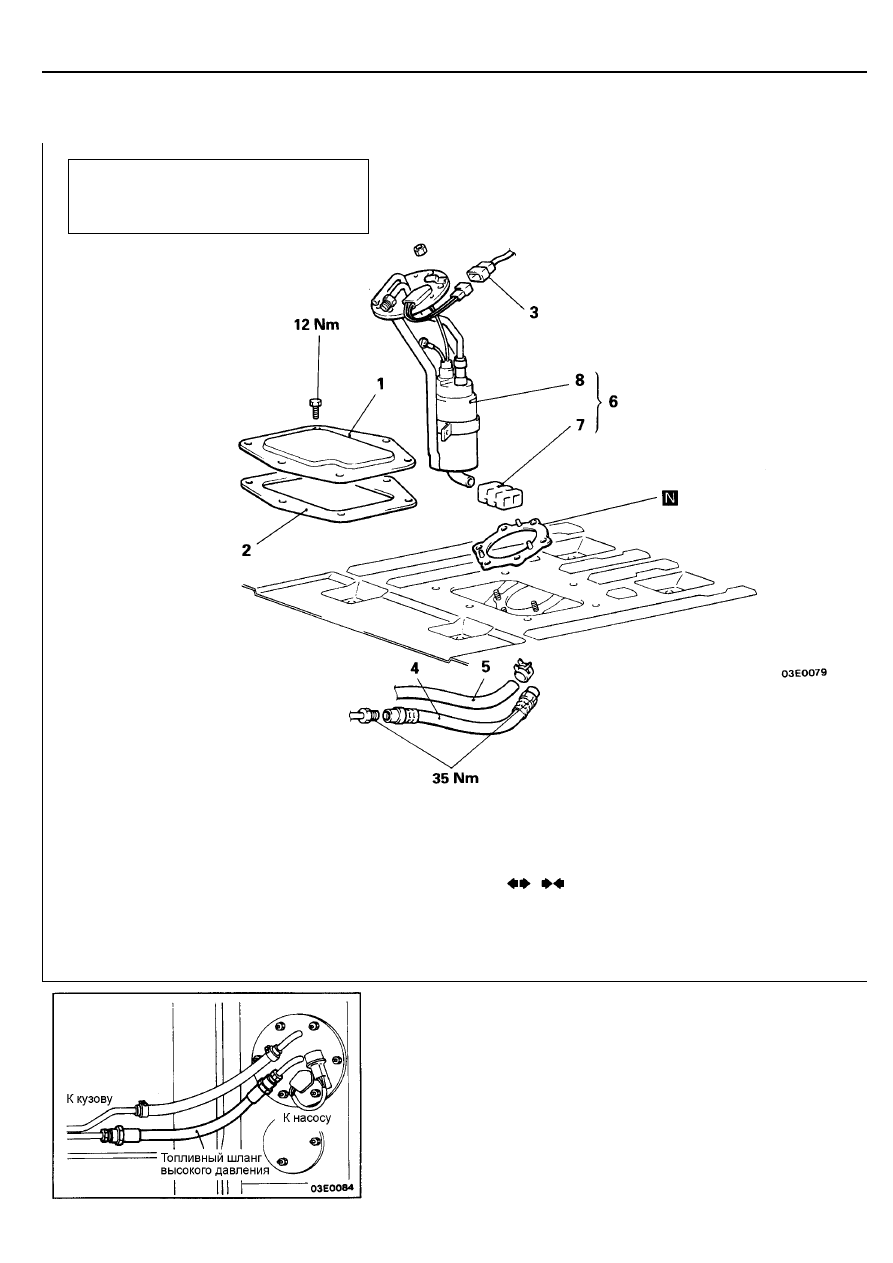

ТОПЛИВНЫЙ НАСОС <4G64, 6G72, 6G74>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные
операции



Слив и заливка топлива



Снятие и установка коврика багажника

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ И
УСТАНОВКЕ

4.  СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО ШЛАНГА

ВЫСОКОГО ДАВЛЕНИЯ

(1)  При снятии сначала отсоедините топливный шланг высокого давления

от топливной трубки на кузове, а затем от топливного насоса.

(2)  Установка проводится в порядке, обратном снятию.

Последовательность снятия

1.

Технологический лючок пола

2.

Прокладка

3.

Разъем топливного насоса

4.

Топливный шланг высокого давления

5.

Соединение шланга возврата топлива

6.

Топливный насос с фильтром в сборе

7.

Фильтр

8.

Топливный насос в сборе

ТОПЛИВНАЯ СИСТЕМА –

Топливные форсунки <4D56, 4M40>

13-152

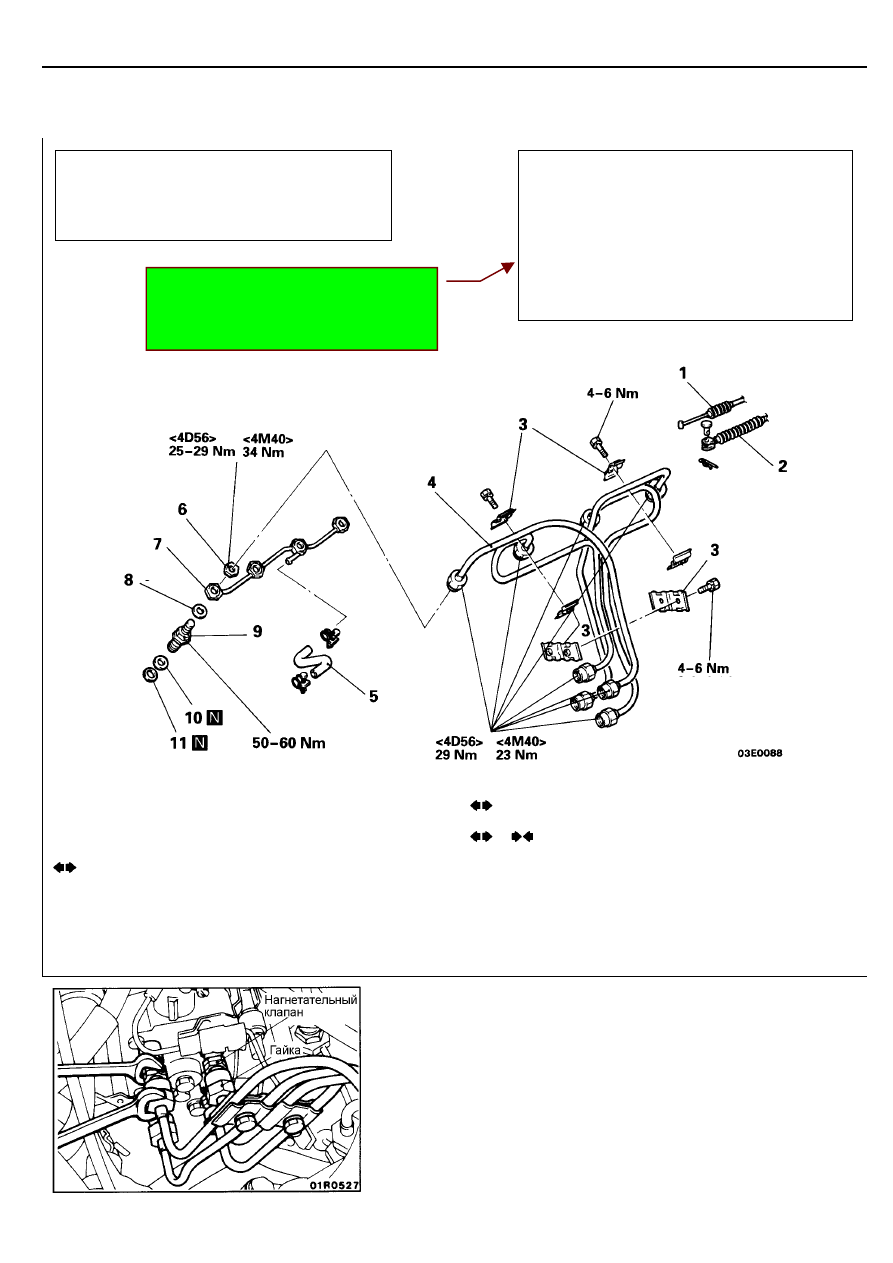

ТОПЛИВНЫЕ ФОРСУНКИ <4D56, 4M40>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Соединение троса педали акселератора
2.  Соединение троса управления ТНВД

(Модели с АКПП <A/T>)

3.  Зажим топливной трубки высокого давления
4.  Топливная трубка высокого давления
5.  Шланг возврата топлива
6.  Гайка

7.  Дренажная трубка форсунок
8.  Прокладка дренажной трубки
9.  Форсунка
10.  Прокладка корпуса форсунки
11.  Прокладка распылителя форсунки

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4.  ОТСОЕДИНЕНИЕ ТОПЛИВНОЙ ТРУБКИ ВЫСОКОГО

ДАВЛЕНИЯ

При ослаблении гайки штуцера топливной трубки высокого давления
удерживайте корпус нагнетательного клапана ТНВД (или корпус
форсунки при отпускании второй гайки) с помощью ключа, чтобы
предотвратить их совместное вращение.

Предварительные операции



Снятие промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

Заключительные операции



Установка промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)



Регулировка троса педали акселератора
(См. страницу 13-143.)



Регулировка троса управления ТНВД
(См. ГЛАВУ 23 – "Технические операции на
автомобиле".)

Прим.перев.: ИСПРАВЛЕНО!
В оригинале были стр. 13-14, 89. Это
неправильно т.к. на этих страницах дана
регулировка для бензинового двигателя.

ТОПЛИВНАЯ СИСТЕМА –

Топливные форсунки <4D56, 4M40>

13-153

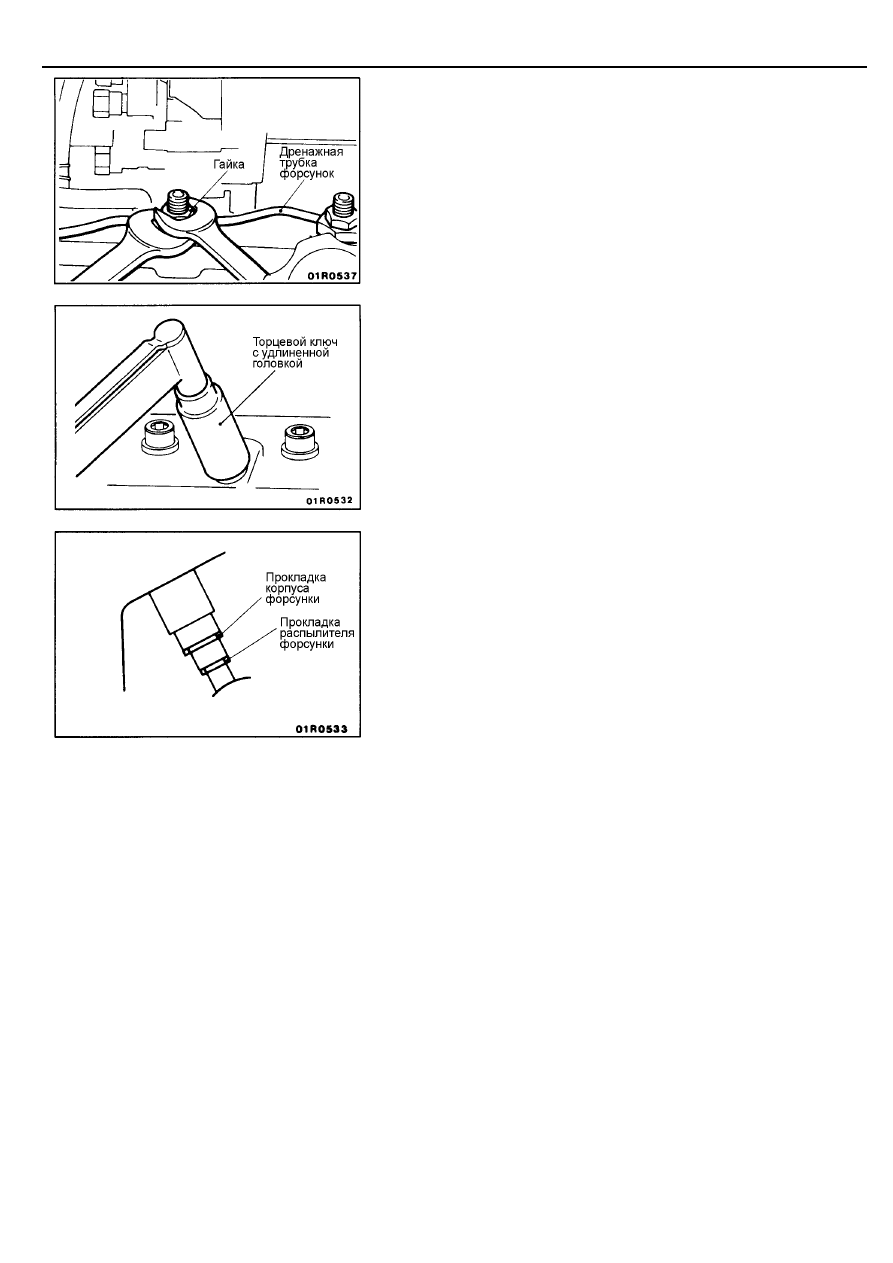

7. ОТСОЕДИНЕНИЕ ДРЕНАЖНОЙ ТРУБКИ ФОРСУНОК

Удерживая гайку дренажной трубки с помощью гаечного ключа,
отверните гайку крепления.
Внимание
Ослабление гайки крепления без удержания гайки дренажной
трубки может привести к повреждению дренажной трубки.

9.  СНЯТИЕ ФОРСУНКИ

Внимание
Нанесите номер цилиндра на корпусе форсунки, чтобы при
сборке не перепутать место установки форсунки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

9.  УСТАНОВКА ФОРСУНКИ

(1)  Очистите отверстие под форсунки в головке блока цилиндров и

установите новую прокладку.
Внимание
Установка дефектной прокладки может привести
к отклонениям частоты вращения коленчатого вала
двигателя на режиме холостого хода от номинальной
частоты вращения.

(2)  Затяните форсунку номинальным моментом затяжки с помощью

торцевого ключа с удлиненной головкой.

ТОПЛИВНАЯ СИСТЕМА –

ТНВД <4D56>

13-154

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ <4D56>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Жгут проводов топливного насоса высокого
давления

2.

Соединение шланга охлаждающей жидкости
<Автомобили с устройством холодного
запуска (CSD)>

3.

Топливные шланги

4.

Датчик-выключатель полностью закрытого
положения рычага управления ТНВД
<Модели с АКПП (A/T) и кондиционером (A/C)>

5.

Соединение троса педали акселератора

6.

Соединение троса управления ТНВД
<Модели с автоматической КПП (A/T)>

7.

Соединение шланга отбора давления наддува

8.

Топливная трубка высокого давления

9.

Звездочка привода топливного насоса
высокого давления

10. Топливный насос высокого давления

Предварительные операции



Слив охлаждающей жидкости <Автомобили
с устройством холодного запуска (CSD)>



Снятие ремня привода ГРМ
(См. ГЛАВУ 11 – "Ремень привода ГРМ".)

Заключительные операции



Заливка охлаждающей жидкости <Автомобили
с устройством холодного запуска (CSD)>



Установка ремня привода ГРМ
(См. ГЛАВУ 11 – "Ремень привода ГРМ".)



Регулировка угла опережения впрыска топлива
(См. ГЛАВУ 11 – "Технические операции на
автомобиле")



Регулировка троса педали акселератора
(См. страницу 13-143.)



Регулировка троса управления ТНВД
(См. ГЛАВУ 23 – "Технические операции на
автомобиле")



Регулировка датчика-выключателя полностью
закрытого положения рычага управления ТНВД
(Смотрите ГЛАВУ 55 – "Датчик-выключатель
полностью закрытого положения рычага
управления ТНВД".)
