Mitsubishi Pajero (1991-1998 год). Руководство - часть 110
ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –
Проверка компонентов системы
впрыска (MPI) на автомобиле
13-79-74

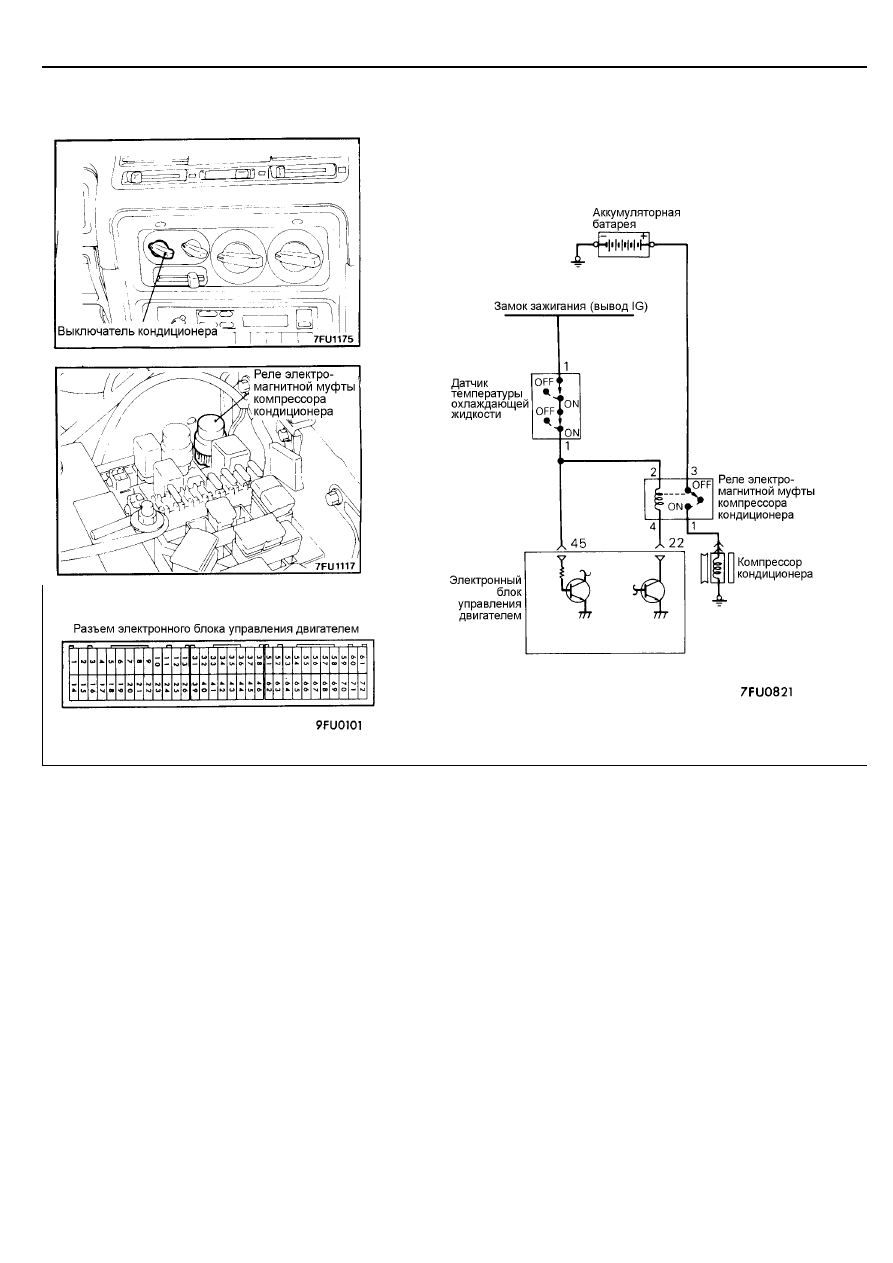

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ
КОМПРЕССОРА КОНДИЦИОНЕРА
ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

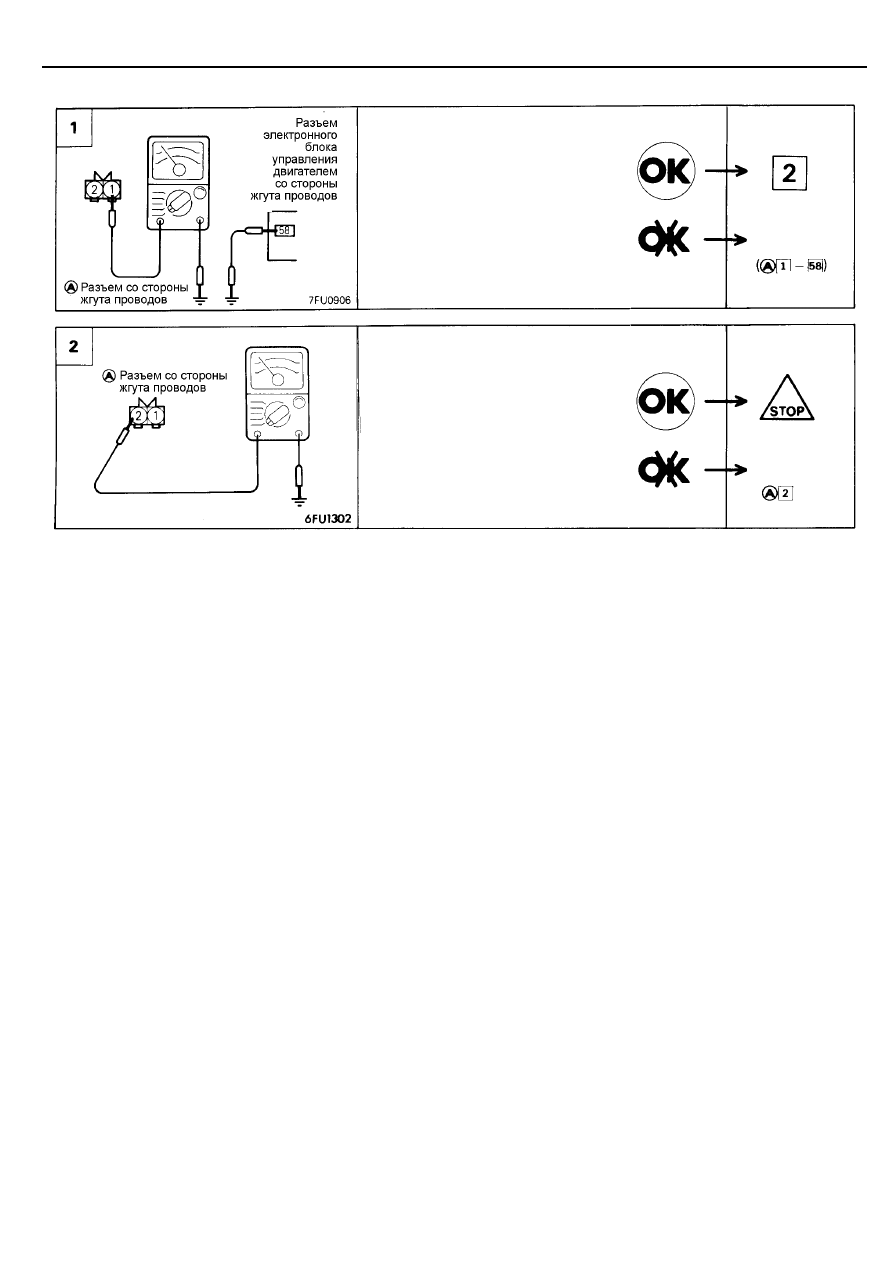

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ
•
При включении кондиционера (положение
выключателя "ON") на электронный блок управления
двигателем передается сигнал (напряжение
аккумуляторной батареи).
•
При поступлении сигнала о включении кондиционера,
электронный блок управления двигателем приводит
в действие сервопривод регулятора оборотов
холостого хода и переключает встроенный силовой
транзистор в положение "ON" (ВКЛ). В результате ток
подается на обмотку реле электромагнитной муфты
компрессора кондиционера, контакты которого
замыкаются и электромагнитная муфта компрессора
приводится в действие.
Если не происходит включения электромагнитной муфты
компрессора кондиционера при установке выключателя
кондиционера в положение "ON" (Вкл), когда двигатель
работает на режиме холостого хода, то, вероятно, неисправна
система управления кондиционером.
