Mitsubishi Pajero (1991-1998 год). Руководство - часть 42





ДВИГАТЕЛЬ 6G72 –

Двигатель в сборе (SOHC–12 клапанный)

11-46

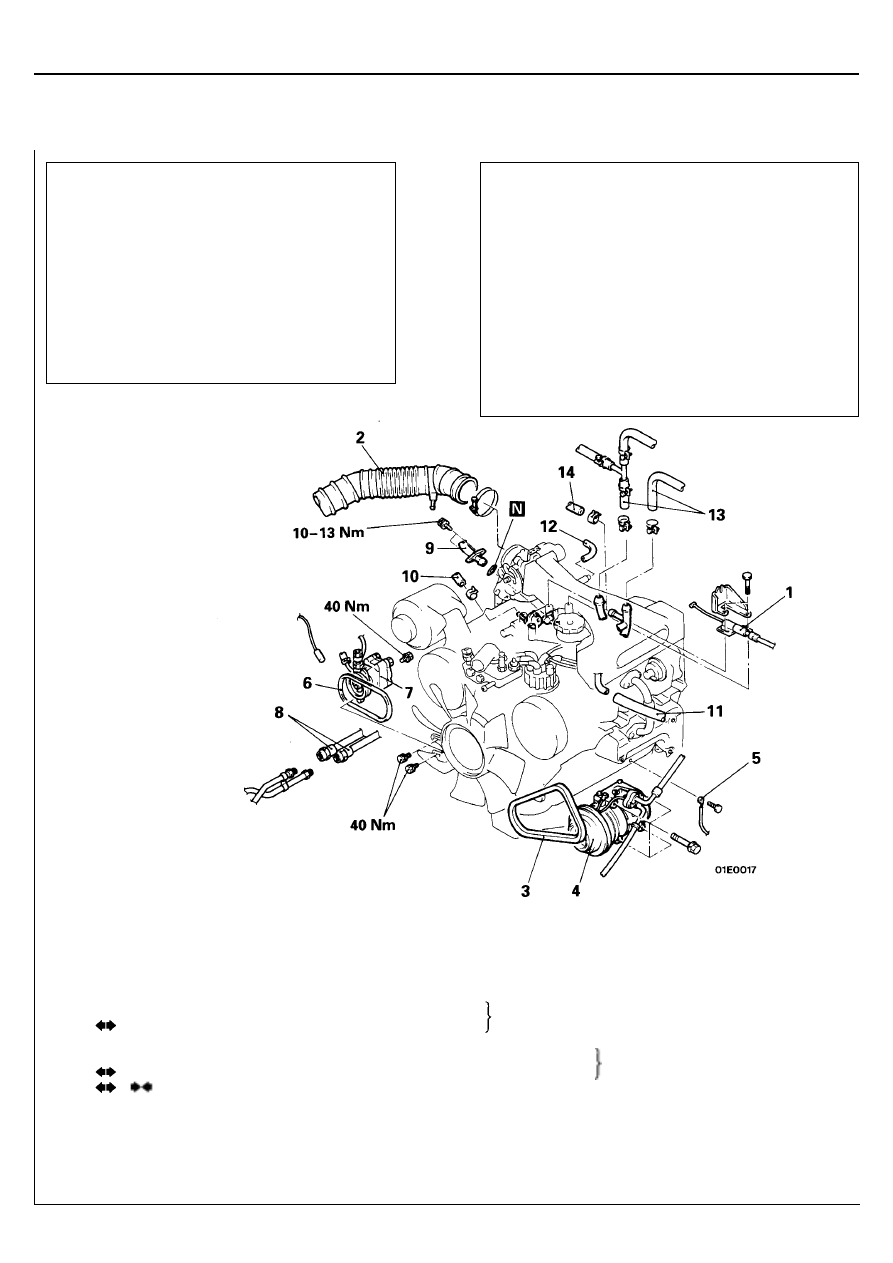

ДВИГАТЕЛЬ В СБОРЕ <SOHC–12 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Соединение троса педали акселератора

2.

Впускной воздушный шланг

3.

Ремень привода компрессора кондиционера

4.

Компрессор кондиционера

5.  Соединение провода "массы"
6.  Ремень привода насоса гидроусилителя рулевого управления
7.  Насос гидроусилителя рулевого управления
8.

Соединение шланга маслоохладителя

9.  Соединение топливного шланга высокого давления
10. Соединение шланга возврата топлива
11. Соединение вакуумного шланга
12. Соединение вакуумного шланга усилителя тормозов
13. Соединение шланга отопителя
14. Соединение шланга отопителя (автомобили с задним отопителем)

Предварительные операции



Снятие капота (см. ГЛАВУ 42 – "Капот".)



Снятие радиатора (см. ГЛАВУ 14 –
"Радиатор".)



Снятие переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate)



Снятие приемной трубы системы выпуска и
глушителя (см. ГЛАВУ 15 – "Трубы системы
выпуска, глушитель и каталитический
нейтрализатор".)



Снятие коробки передач и раздаточной
коробки в сборе (см. ГЛАВУ 22, 23 – "Коробка
передач и раздаточная коробка в сборе".)

Заключительные операции



Установка коробки передач и раздаточной коробки
в сборе (см. ГЛАВУ 22, 23 – "Коробка передач и
раздаточная коробка в сборе")



Установка приемной трубы системы выпуска и
глушителя (см. ГЛАВУ 15 – "Трубы системы
выпуска, глушитель и каталитический
нейтрализатор".)



Установка переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate)



Установка радиатора (см. ГЛАВУ 14 – "Радиатор".)



Установка капота (см. ГЛАВУ 42 – "Капот".)



Регулировки двигателя (см. страницу 11-30)



Регулировка троса педали акселератора (См.
ГЛАВУ 13 – "Технические операции на автомобиле".)

Модели с
кондиционером (A/C)

Модели с усилителем
рулевого управления

ДВИГАТЕЛЬ 6G72 –

Двигатель в сборе (SOHC–12 клапанный)

11-47

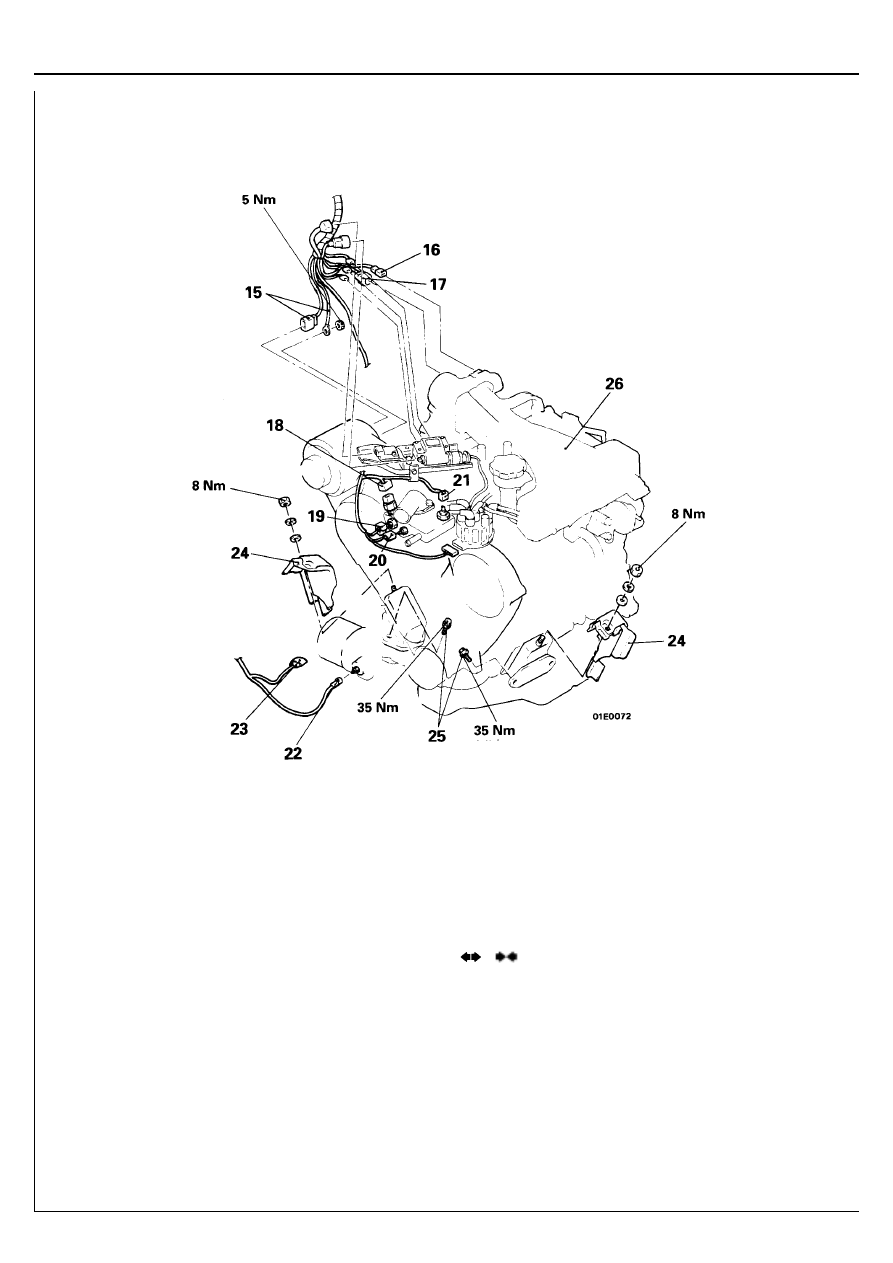

15.  Разъем генератора
16.  Разъем сервопривода регулятора

оборотов холостого хода

17.  Разъем датчика положения дроссельной

заслонки

18. Разъем датчика-выключателя температуры

охлаждающей жидкости двигателя
<автомобили с кондиционером (A/C)>

19. Разъем датчика температуры

охлаждающей жидкости двигателя

20. Разъем термовыключателя

<автомобили с АКПП (A/T)>

21. Разъем датчика температуры охлаждающей

жидкости двигателя (на указатель)

22. Разъем датчика давления

масла (на указатель)

23. Разъем датчика уровня масла
24. Теплозащита
25. Болт опоры крепления двигателя
26. Двигатель в сборе

ДВИГАТЕЛЬ 6G72 –

Двигатель в сборе (SOHC–12 клапанный)

11-48

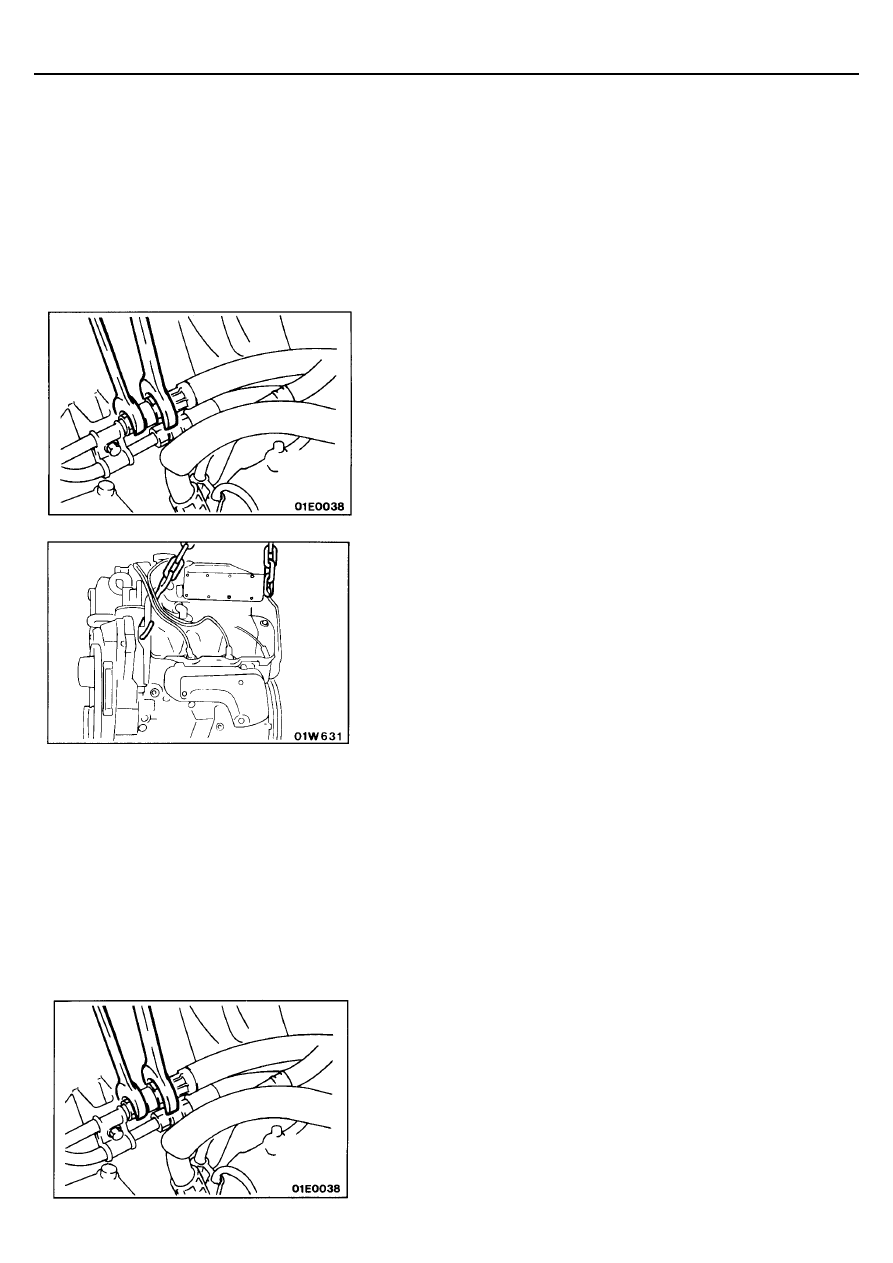

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4. СНЯТИЕ КОМПРЕССОРА КОДИЦИОНЕРА (МОДЕЛИ

С КОНДИЦИОНЕРОМ) / 7. СНЯТИЕ НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
<МОДЕЛИ С УСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ>

Снимите насос гидроусилителя рулевого управления и компрессор
кондиционера (с подсоединенными шлангами).
ПРИМЕЧАНИЕ
Снятый насос гидроусилителя рулевого управления с шлангами
привяжите проволокой и разместите в таком месте, где он не будет
помехой, и не будет поврежден, при снятии и установке двигателя в
сборе.

8. ОТСОЕДИНЕНИЕ ШЛАНГА МАСЛООХЛАДИТЕЛЯ

Используя гаечный ключ или подобный инструмент, отверните
соединение шланга маслоохладителя.

26. СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

(1) Проверьте, что от двигателя отсоединены все провода

(электрические разъемы), шланги, и т. п.

(2) С помощью специальных приспособлений (подъемник двигателя

и траверса) медленно поднимите двигатель вверх из моторного
отсека.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

26. УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

Установите двигатель в сборе. При установке двигателя тщательно
проверяйте правильность подсоединения проводов, трубок, шлангов и
разъемов проводов, отсутствие их зажатия, перекручивания,
повреждения и т.д.

8. ПОДСОЕДИНЕНИЕ ШЛАНГА МАСЛООХЛАДИТЕЛЯ

Используя гаечный ключ или подобный инструмент, подсоедините
шланг маслоохладителя.

ДВИГАТЕЛЬ 6G72 –

Двигатель в сборе (SOHC–24 клапанный)

11-48-1

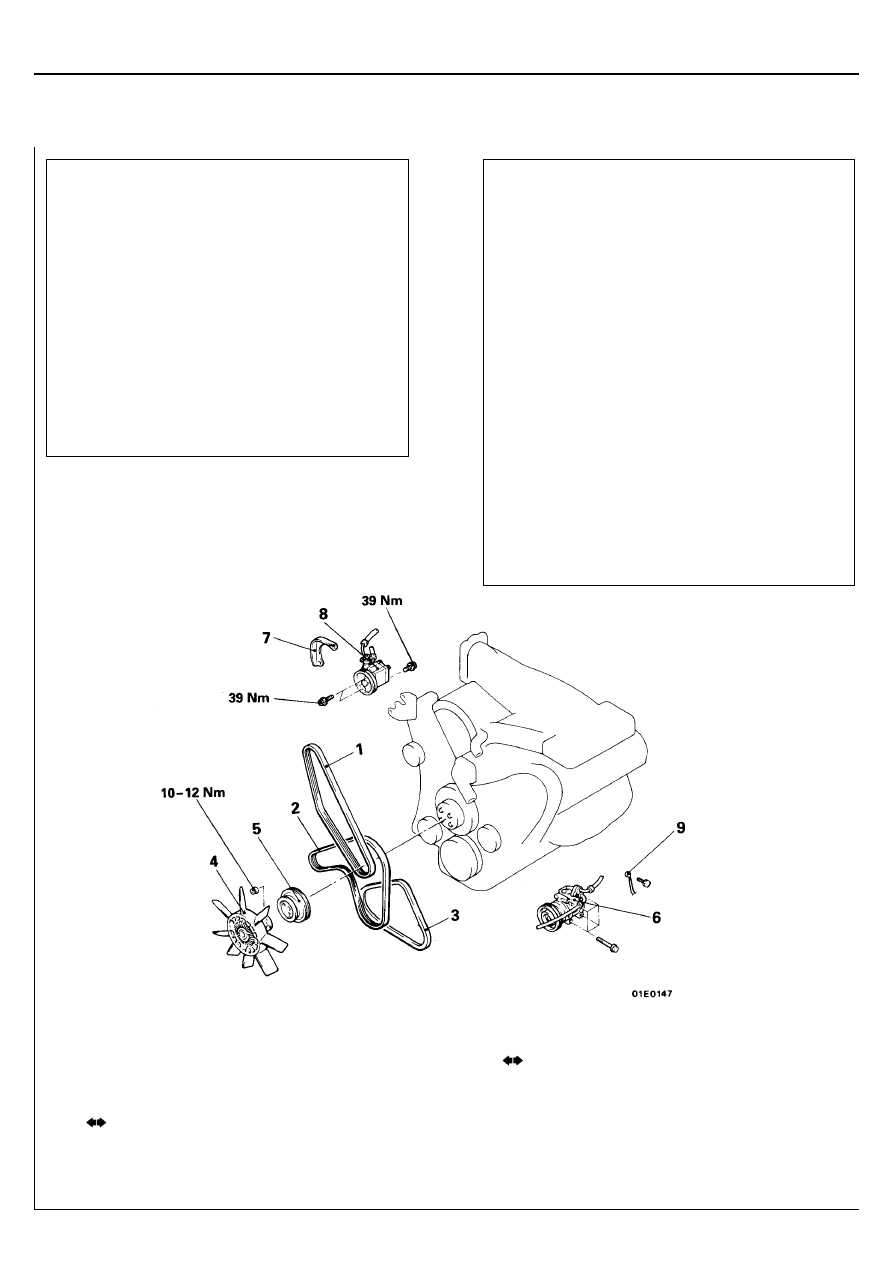

ДВИГАТЕЛЬ В СБОРЕ <SOHC–24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Ремень привода насоса гидроусилителя
рулевого управления

2.  Ремень привода генератора
3.  Ремень привода компрессора кондиционера
5.  Шкив насоса охлаждающей жидкости
6.

Компрессор кондиционера

7.  Крышка
8.  Насос гидроусилителя рулевого управления
9.

Соединение провода "массы"

Заключительные операции



Установка коробки передач и раздаточной
коробки в сборе

(Модели с МКПП (M/T): см. ГЛАВУ 22 – "Коробка
передач и раздаточная коробка в сборе".)
(Модели с АКПП (A/T): см. ГЛАВУ 23 – "Коробка
передач и раздаточная коробка в сборе".)



Установка приемной трубы системы выпуска и
глушителя (См. ГЛАВУ 15 – "Трубы системы
выпуска и глушитель".)



Установка радиатора (См. ГЛАВУ 14 – "Радиатор".)



Установка аккумуляторной батареи и поддона
аккумуляторной батареи



Установка передаточного механизма системы
поддержания постоянной скорости
(См. ГЛАВУ 13 – "Система поддержания
постоянной скорости <AUTO-CRUISE>".)



Установка капота (См. ГЛАВУ 42 – "Капот".)



Регулировки двигателя (См. страницу 11-30.)



Регулировка троса педали акселератора
(См. ГЛАВУ 13 – "Технические операции на
автомобиле".)



Регулировка троса привода дроссельной заслонки
(модели с АКПП) (См. ГЛАВУ 23 – "Технические
операции на автомобиле".)



Заливка и проверка уровня масла

Предварительные операции



Снятие капота (См. ГЛАВУ 42 – "Капот".)



Снятие аккумуляторной батареи и поддона
аккумуляторной батареи



Снятие передаточного механизма системы
поддержания постоянной скорости
(См. ГЛАВУ 13 – "Система поддержания
постоянной скорости <AUTO-CRUISE>".)



Снятие радиатора (См. ГЛАВУ 14 – "Радиатор".)



Снятие приемной трубы системы выпуска и
глушителя (См. ГЛАВУ 15 – "Трубы системы
выпуска и глушитель".)



Снятие коробки передач и раздаточной
коробки в сборе

(модели с МКПП (M/T): см. ГЛАВУ 22 – "Коробка
передач и раздаточная коробка в сборе".)
(модели с АКПП (A/T): см. ГЛАВУ 23 – "Коробка
передач и раздаточная коробка в сборе".)
