Mitsubishi Pajero (1991-1998 год). Руководство - часть 40





ДВИГАТЕЛЬ 6G72 –

Сальники коленчатого вала
(SOHC–24 КЛАПАННЫЙ)

11-42-2

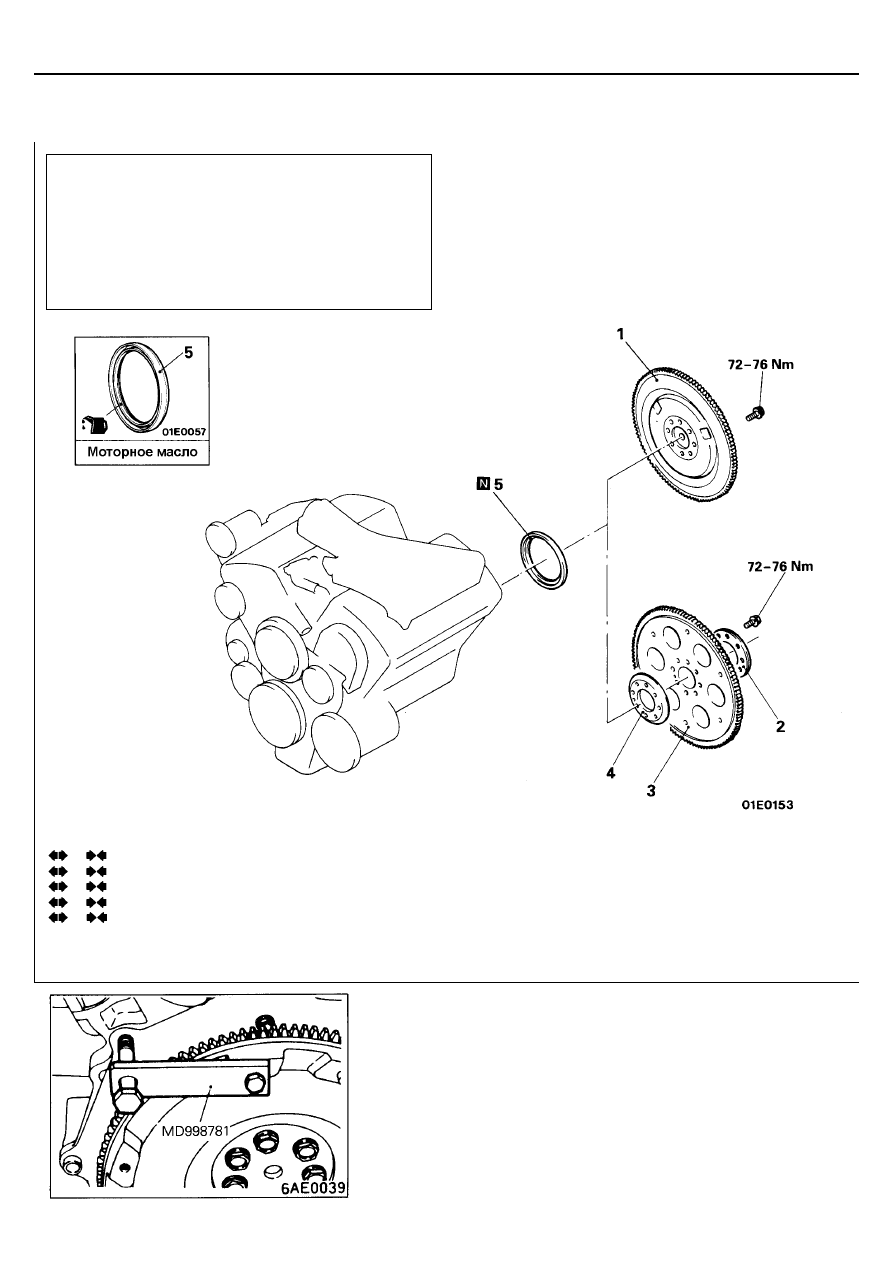

ЗАДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Маховик в сборе (модели с МКПП)

2.

Переходная пластина "А" (АКПП)

3.

Пластина привода гидротрансформатора (АКПП)

4.

Переходная пластина "В" (АКПП)

5.

Сальник

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ МАХОВИКА В СБОРЕ (МКПП)

/ 2. СНЯТИЕ ПЕРЕХОДНОЙ ПЛАСТИНЫ "А" (АКПП)
/ 3. СНЯТИЕ ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА (АКПП)
/ 4. СНЯТИЕ ПЕРЕХОДНОЙ ПЛАСТИНЫ "В" (АКПП)

Используя специальное приспособление, зафиксируйте маховик или
пластину привода гидротрансформатора и отверните болты
крепления.

Предварительные и заключительные операции



Снятие и установка коробки передач и раздаточной
коробки в сборе

(модели с МКПП: см. ГЛАВУ 22 – "Коробка передач
и раздаточная коробка в сборе".)
(модели с АКПП: см. ГЛАВУ 23 – "Коробка передач
и раздаточная коробка в сборе".)



Снятие и установка кожуха сцепления и ведомого
диска сцепления (модели с МКПП)

ДВИГАТЕЛЬ 6G72 –

Сальники коленчатого вала
(SOHC–24 КЛАПАННЫЙ)

11-42-3

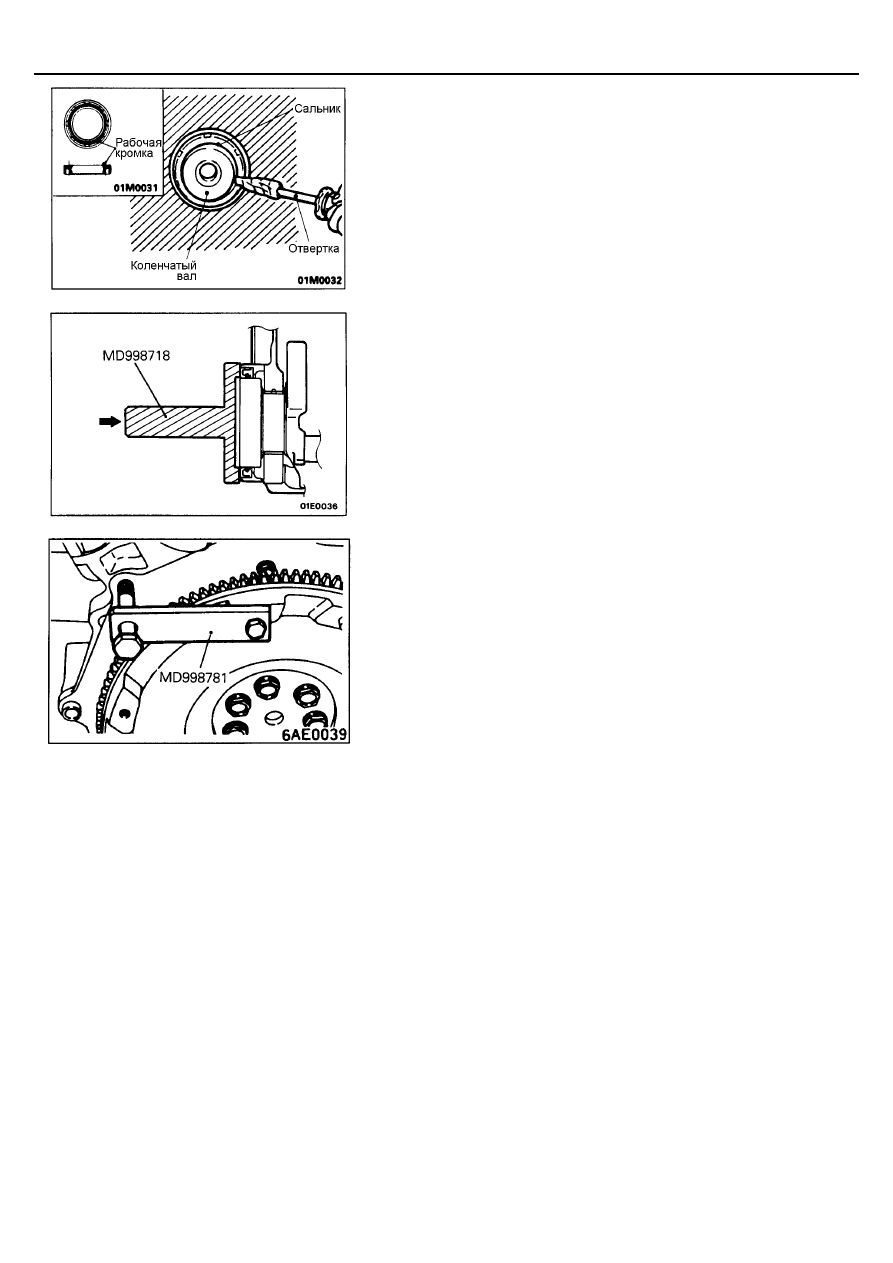

5. СНЯТИЕ САЛЬНИКА

(1) Разрежьте часть рабочей кромки сальника коленчатого вала.
(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите коленчатый вал и корпус
сальника.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

5. УСТАНОВКА САЛЬНИКА

Используя специальный инструмент, запрессуйте новый задний
сальник коленчатого вала в корпус сальника.

4. УСТАНОВКА ПЕРЕХОДНОЙ ПЛАСТИНЫ "В" (АКПП)

/ 3. УСТАНОВКА ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА (АКПП)
/ 2. УСТАНОВКА ПЕРЕХОДНОЙ ПЛАСТИНЫ "А" (АКПП)
/ 1. МАХОВИКА В СБОРЕ (МКПП)

Используя специальное приспособление, зафиксируйте маховик или
пластину привода гидротрансформатора и затяните болты крепления.

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–12 КЛАПАННЫЙ)

11-43

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ <SOHC12 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Заключительные операции



Установка приемной трубы системы выпуска
(см. ГЛАВУ 15 – "Трубы системы выпуска,
глушитель и каталитический нейтрализатор".)



Установка переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate) и
защиты картера раздаточной коробки



Установка впускного коллектора



Установка ремня привода ГРМ (см. страницу 11-36.)



Заливка охлаждающей жидкости (См. ГЛАВУ 14 –
"Технические операции на автомобиле".)

Предварительные операции



Слив охлаждающей жидкости (См. ГЛАВУ 14 –
"Технические операции на автомобиле".)



Снятие ремня привода ГРМ (см. страницу 11-36.)



Снятие впускного коллектора



Снятие переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate) и
защиты картера раздаточной коробки



Снятие приемной трубы системы выпуска
(см. ГЛАВУ 15 – "Трубы системы выпуска,
глушитель и каталитический нейтрализатор".)

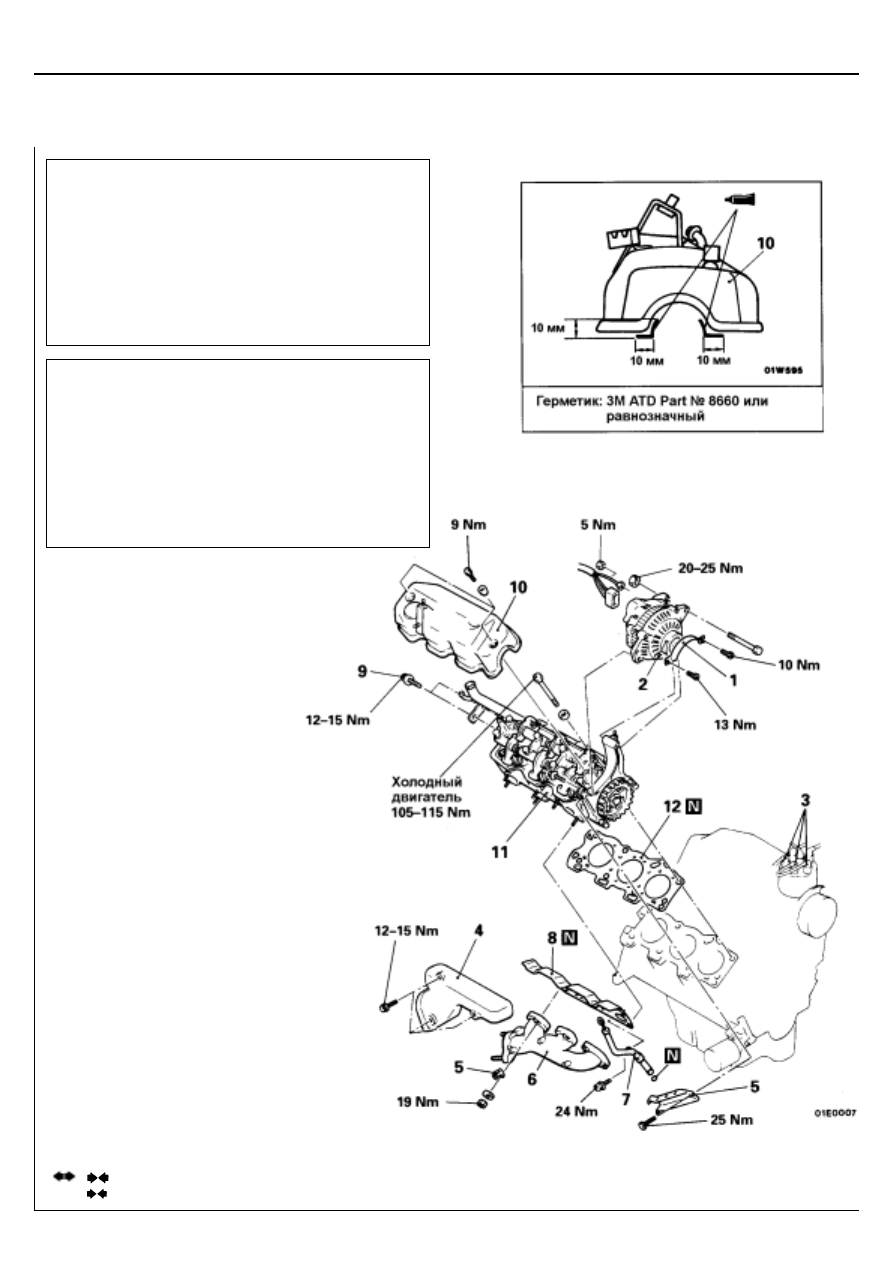

Последовательность снятия
(правая головка цилиндров)
1.

Крышка шкива генератора

2.

Генератор

3.

Свечные провода
высокого напряжения
(для цилиндров №1, №3 и №5)

4.

Теплозащита

5.

Стойка генератора

6.

Выпускной коллектор (правый)

7.

Направляющая масляного щупа

8.

Прокладка

9.

Болт

10. Крышка головки цилиндров
11.  Головка блока цилиндров в сборе
12. Прокладка головки цилиндров

<Правая головка цилиндров>

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–12 КЛАПАННЫЙ)

11-44

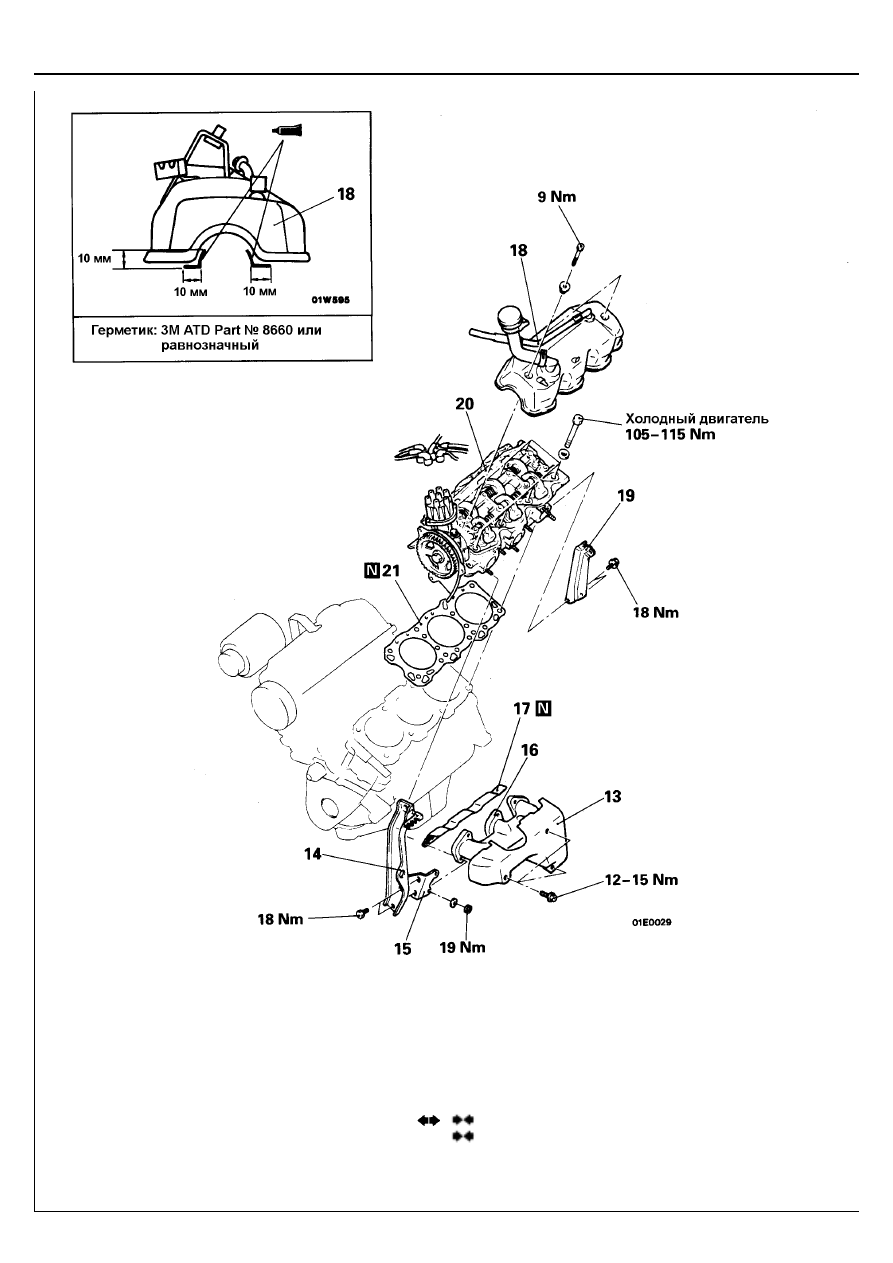

Последовательность снятия
(левая головка цилиндров)
13. Теплозащита
14. Стойка ресивера впускного коллектора (передняя)
15. Кронштейн
16. Выпускной коллектор (левый)
17. Прокладка
18. Крышка головки цилиндров
19. Стойка ресивера впускного коллектора (задняя)
20.  Головка цилиндров в сборе
21. Прокладка головки цилиндров

<Левая головка цилиндров>
