Mitsubishi Pajero (1991-1998 год). Руководство - часть 41

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–12 КЛАПАННЫЙ)

11-45

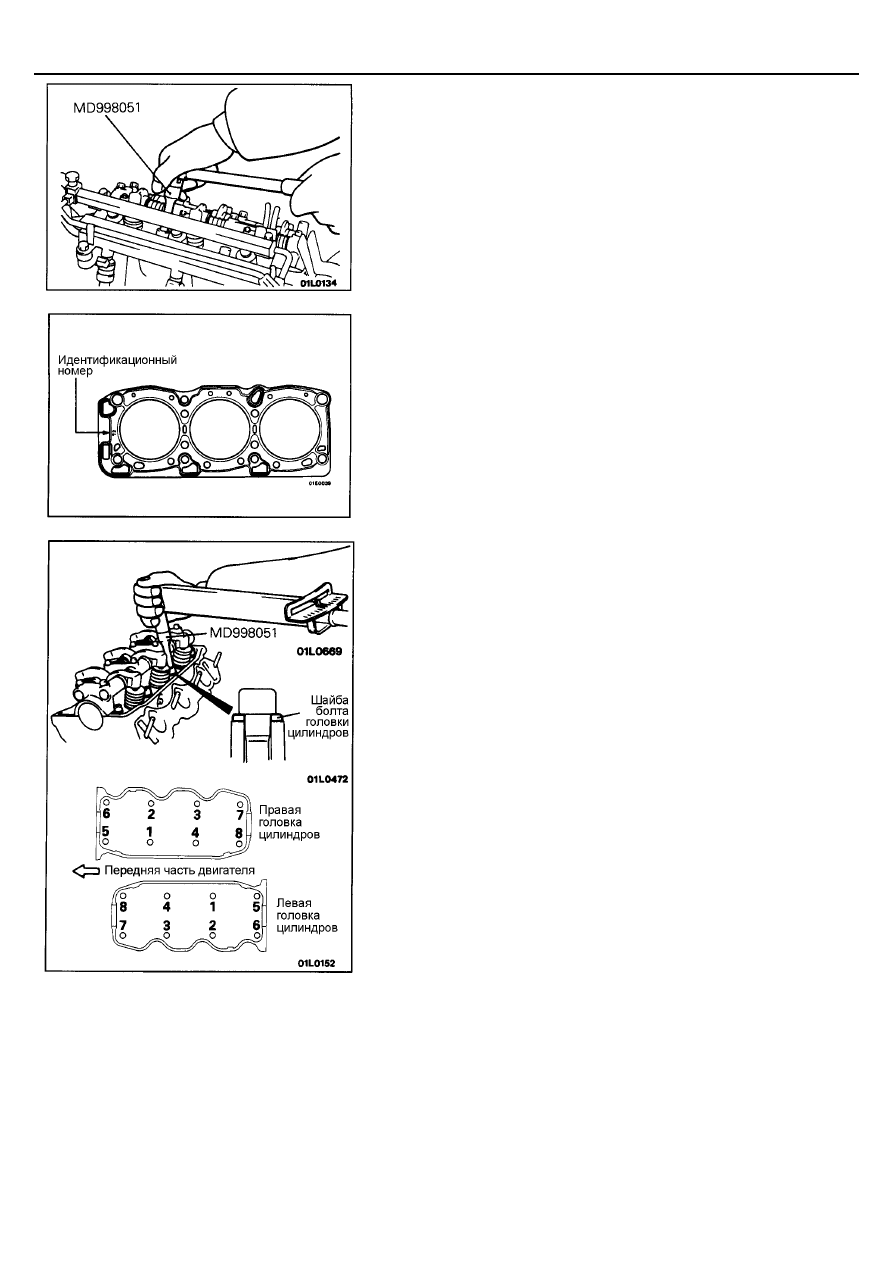

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

11./20. СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ

Используя специальный инструмент, ослабьте болты крепления в два
три приема (в последовательности показанной на рисунке), и затем
отверните их, после чего снимите головку цилиндров в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

21./12. УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

(1) Удалите масло с привалочных поверхностей головки цилиндров и

блока цилиндров.

(2) Положите прокладку головки цилиндров на блок цилиндров

идентификационной меткой вверх к передней части двигателя.

20./11. УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Используя специальный инструмент, затяните болты в два-три
приема в порядке, указанном на рисунке.
Внимание
Установите шайбы болтов крепления головки цилиндров
скругленной частью вверх, как показано на рисунке.

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–24 КЛАПАННЫЙ)

11-45-1

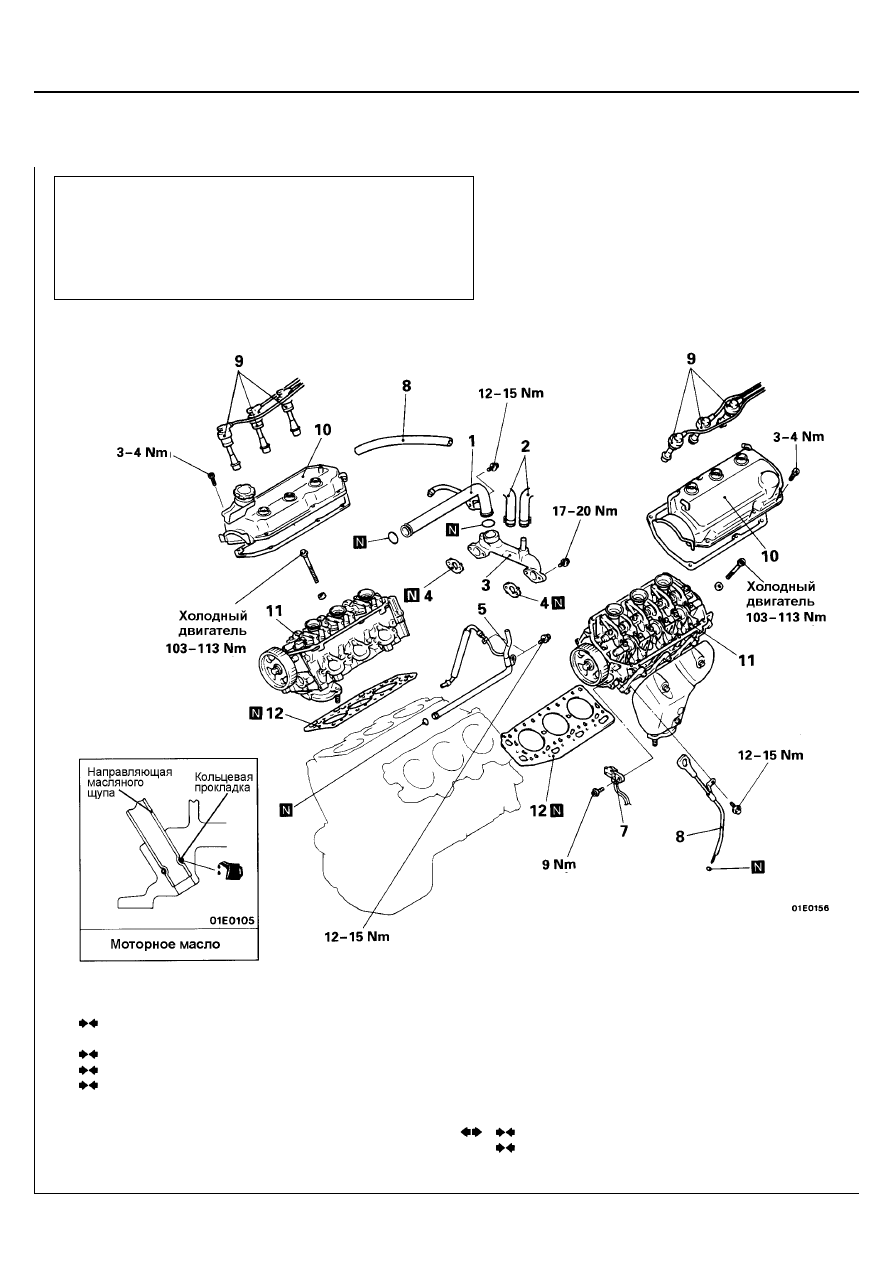

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ <SOHC–24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Отводящая труба системы охлаждения

2.

Шланг отопителя

3.

Патрубок системы охлаждения

4.

Прокладка

5.  Труба и шланг системы охлаждения

в сборе

6.

Направляющая масляного щупа
<Только при снятии левой головки
цилиндров>

7.

Датчик положения распределительного вала
<Только при снятии левой головки
цилиндров>

8.

Шланг системы принудительной вентиляции
картера

9.

Свечной провод высокого напряжения

10. Крышка головки цилиндров
11. Головка цилиндров в сборе
12. Прокладка головки цилиндров

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(См. ГЛАВУ 14 – "Технические операции на автомобиле".)

•



Снятие и установка ремня привода ГРМ
(см. страницу 11-39-1.)

•



Снятие и установка впускного коллектора
(См. ГЛАВУ 15 – "Впускной коллектор".)

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–24 КЛАПАННЫЙ)

11-45-2

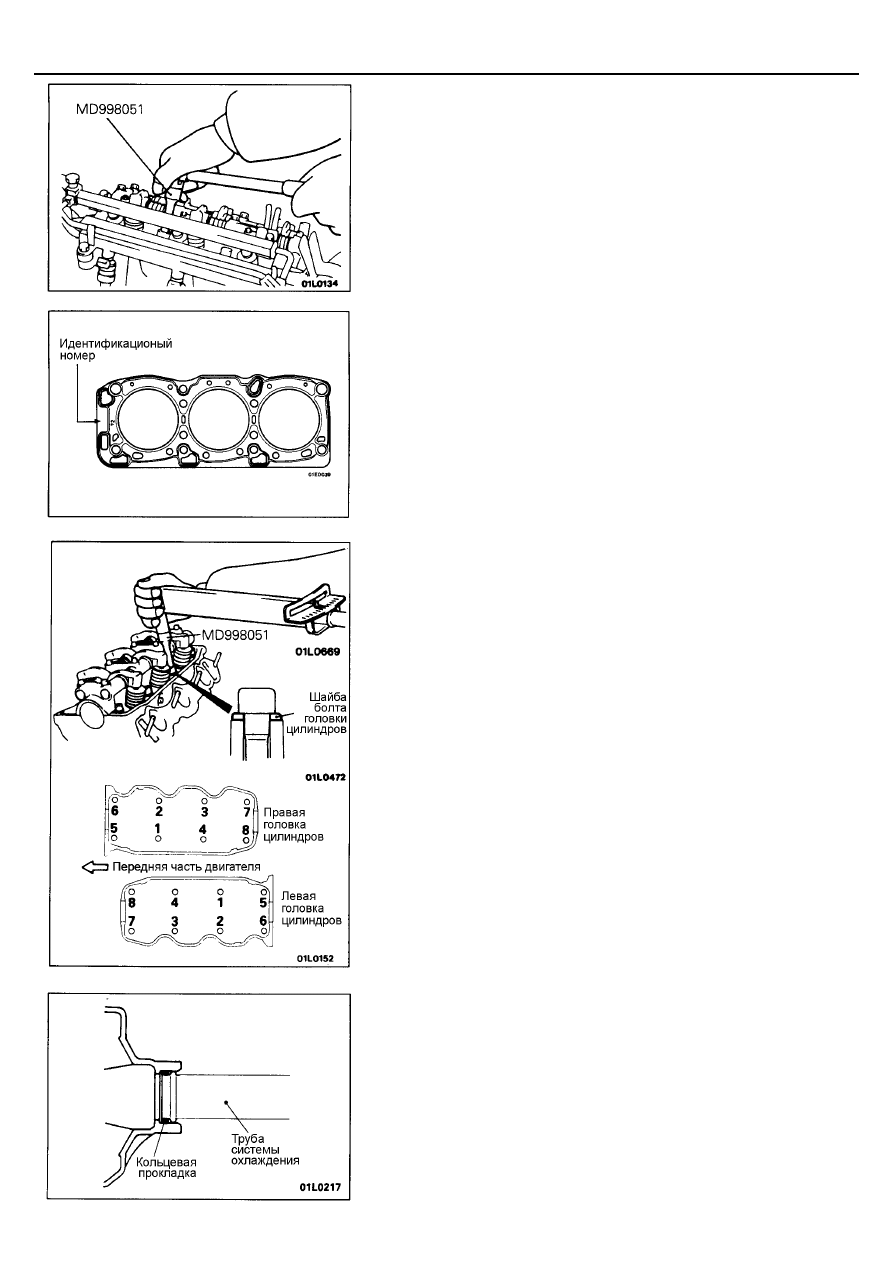

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

11. СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ

Используя специальный инструмент, ослабьте болты крепления в два
три приема, затем отверните их, после чего снимите головку
цилиндров в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

12. УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

(1) Удалите масло с привалочных поверхностей головки цилиндров и

блока цилиндров.

(2) Положите прокладку головки цилиндров на блок цилиндров

идентификационной меткой вверх к передней части двигателя.

11. УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Используя специальный инструмент, затяните болты в два три приема
в порядке указанном на рисунке.
Внимание
Установите шайбы болтов крепления головки цилиндров
скругленной частью вверх, как показано на рисунке.

5. УСТАНОВКА ТРУБЫ И ШЛАНГА СИСТЕМЫ

ОХЛАЖДЕНИЯ В СБОРЕ / 1. УСТАНОВКА
ОТВОДЯЩЕЙ ТРУБЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды, а затем установите трубу.
Внимание
1.

Не допускайте попадания моторного масла, а также
консистентной смазки на поверхность кольцевой прокладки.

2.

Не допускайте попадания на места соединения подводящей
трубы системы охлаждения песка, пыли, и т.д.

3.

Вставьте подводящую трубу системы охлаждения на место
до упора.

ДВИГАТЕЛЬ 6G72 –

Прокладка головки цилиндров
(SOHC–24 КЛАПАННЫЙ)

11-45-3

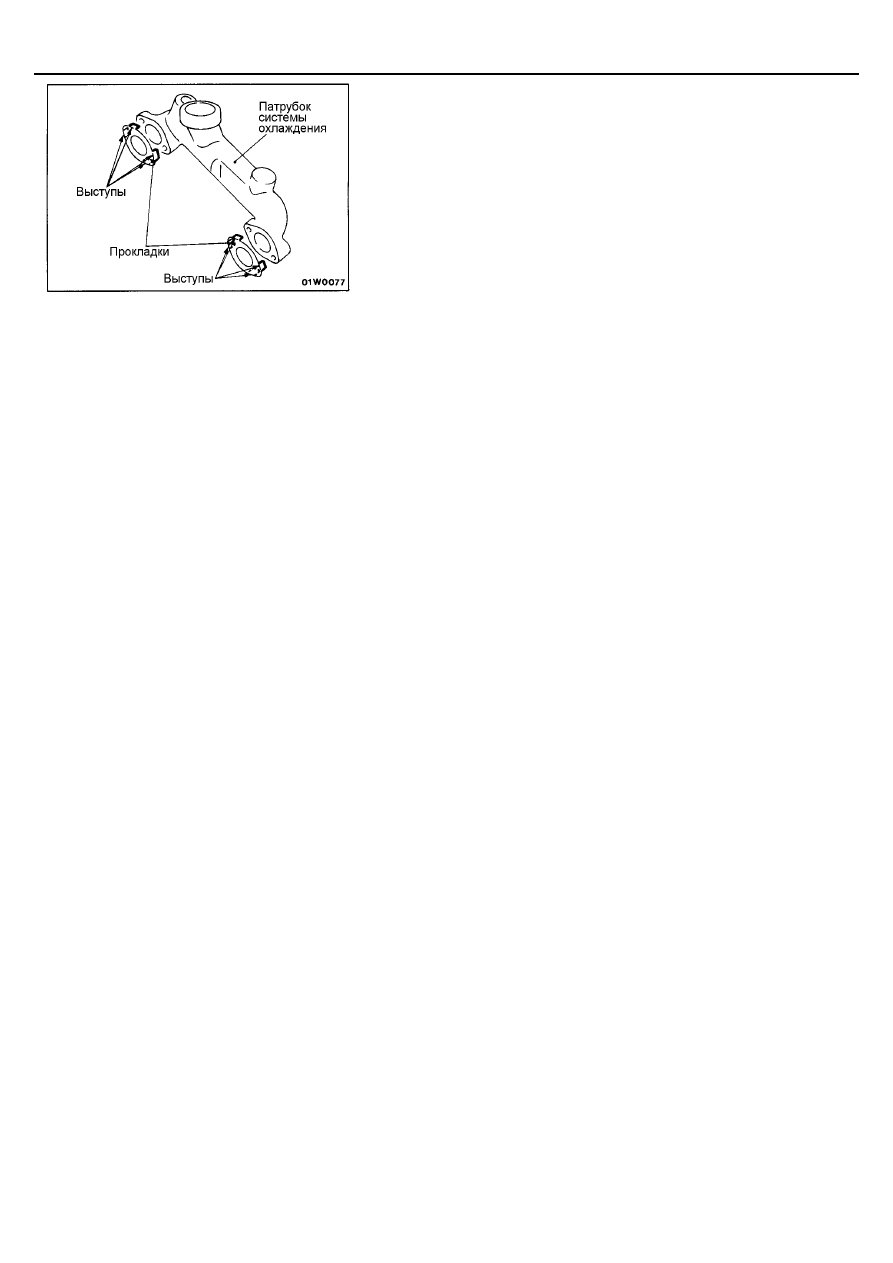

4. УСТАНОВКА ПРОКЛАДКИ / 3. УСТАНОВКА ПАТРУБКА

СИСТЕМЫ ОХЛАЖДЕНИЯ

Закрепите прокладку выступами к патрубку системы охлаждения, и
установите патрубок системы охлаждения на головку цилиндров.
