Mitsubishi Pajero (1991-1998 год). Руководство - часть 39

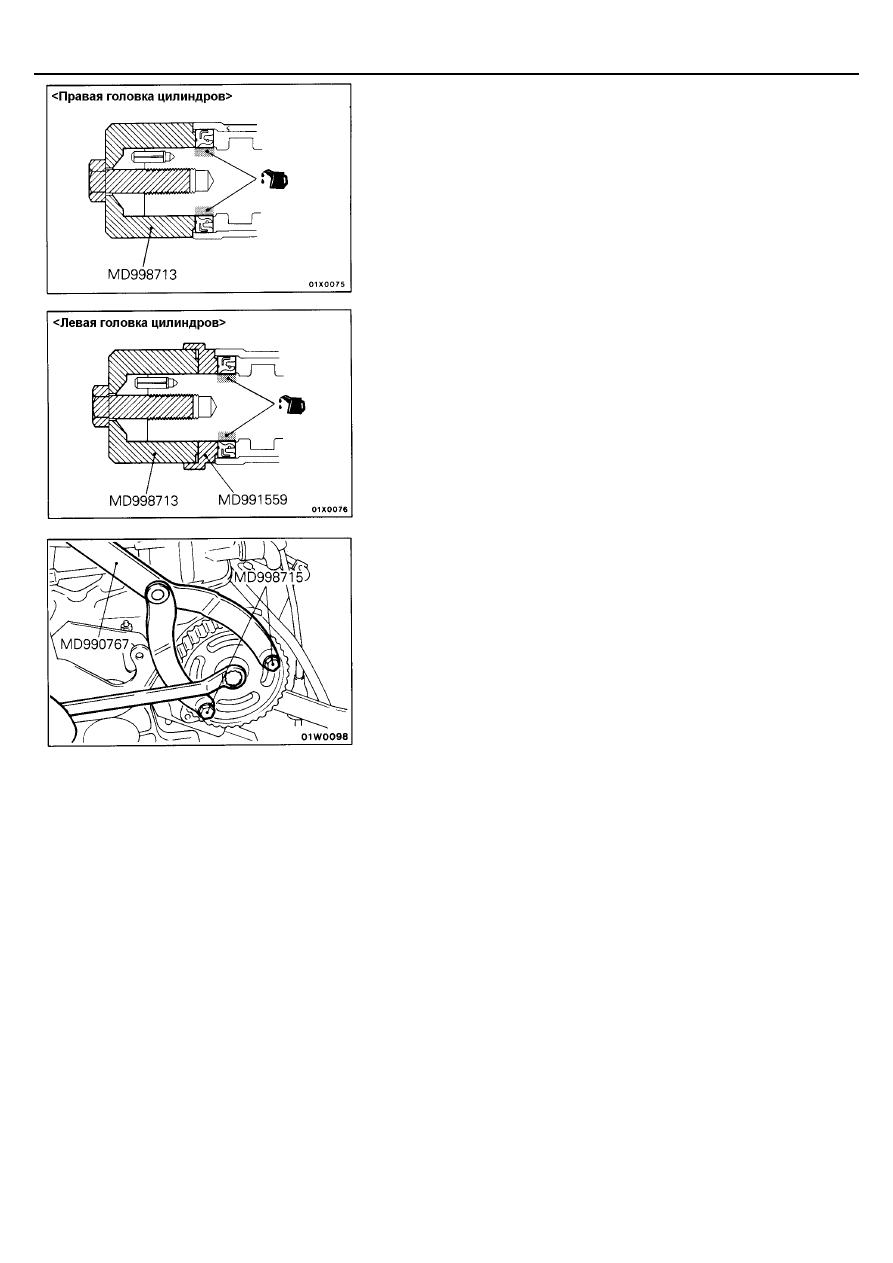

ДВИГАТЕЛЬ 6G72 –

Сальник распределительного вала
(SOHC–24 КЛАПАННЫЙ)

11-40-2

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

2.  УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Нанесите немного моторного масла на рабочую кромку сальника
распределительного вала.
Используя специальный инструмент, запрессуйте сальник.

1. УСТАНОВИТЕ ЗВЕЗДОЧКУ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

ДВИГАТЕЛЬ 6G72 –

Сальники коленчатого вала
(SOHC–12 КЛАПАННЫЙ)

11-41

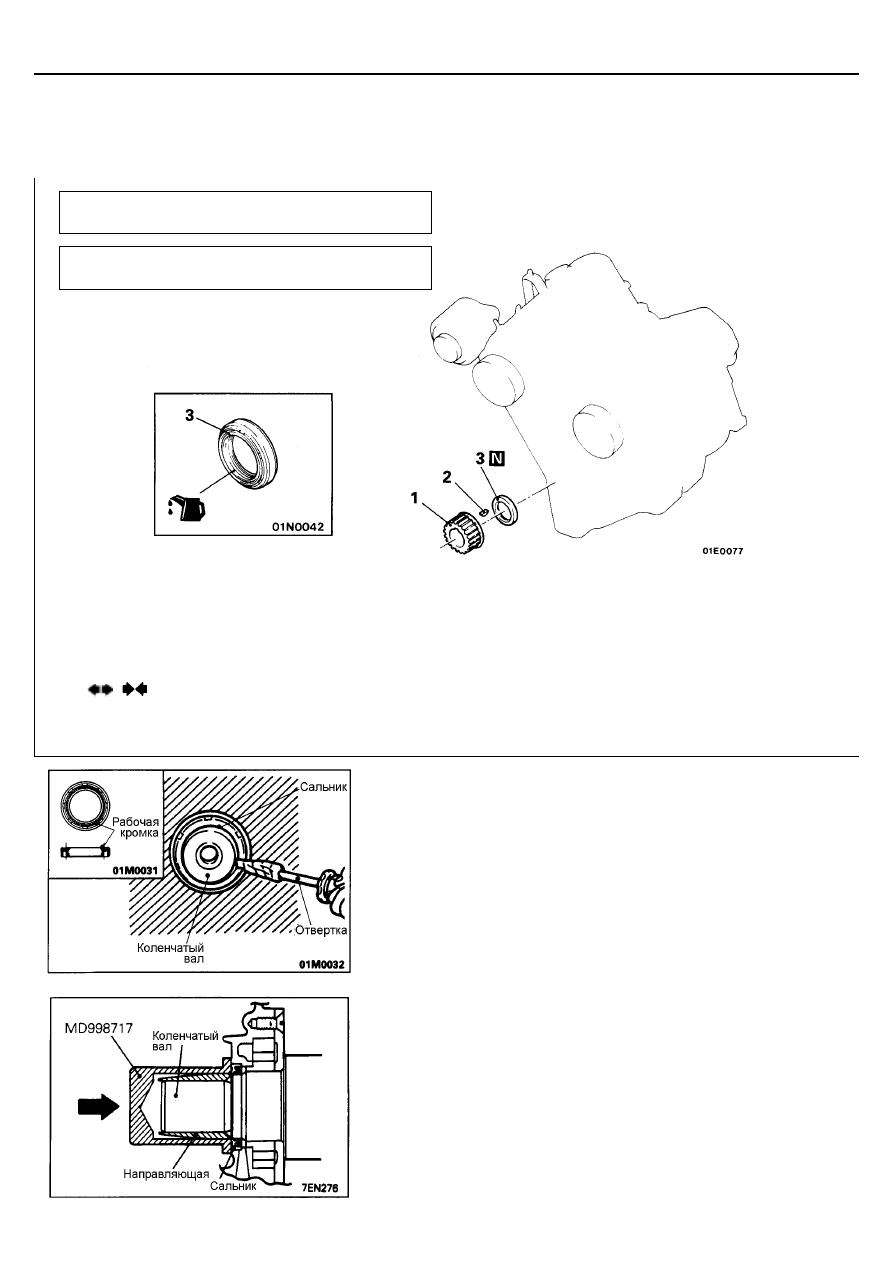

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА <SOHC–12 КЛАПАННЫЙ>

ПЕРЕДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Звездочка коленчатого вала
2.  Шпонка
3.  Сальник

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

3. СНЯТИЕ САЛЬНИКА

(1) Разрежьте часть рабочей кромки сальника коленчатого вала.
(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите коленчатый вал
и корпус масляного насоса.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

3. УСТАНОВКА САЛЬНИКА

С помощью специального инструмента, легко постукивая, установите
сальник в корпус масляного насоса.
ПРИМЕЧАНИЕ
Установите сальник заподлицо с поверхностью корпуса масляного
насоса.

Регулировка

•



Регулировка двигателя (См. страницу 11-30.)

Предварительные и заключительные операции

•



Снятие ремня привода ГРМ (см. страницу 11-36.)

ДВИГАТЕЛЬ 6G72 –

Сальники коленчатого вала
(SOHC–12 КЛАПАННЫЙ)

11-42

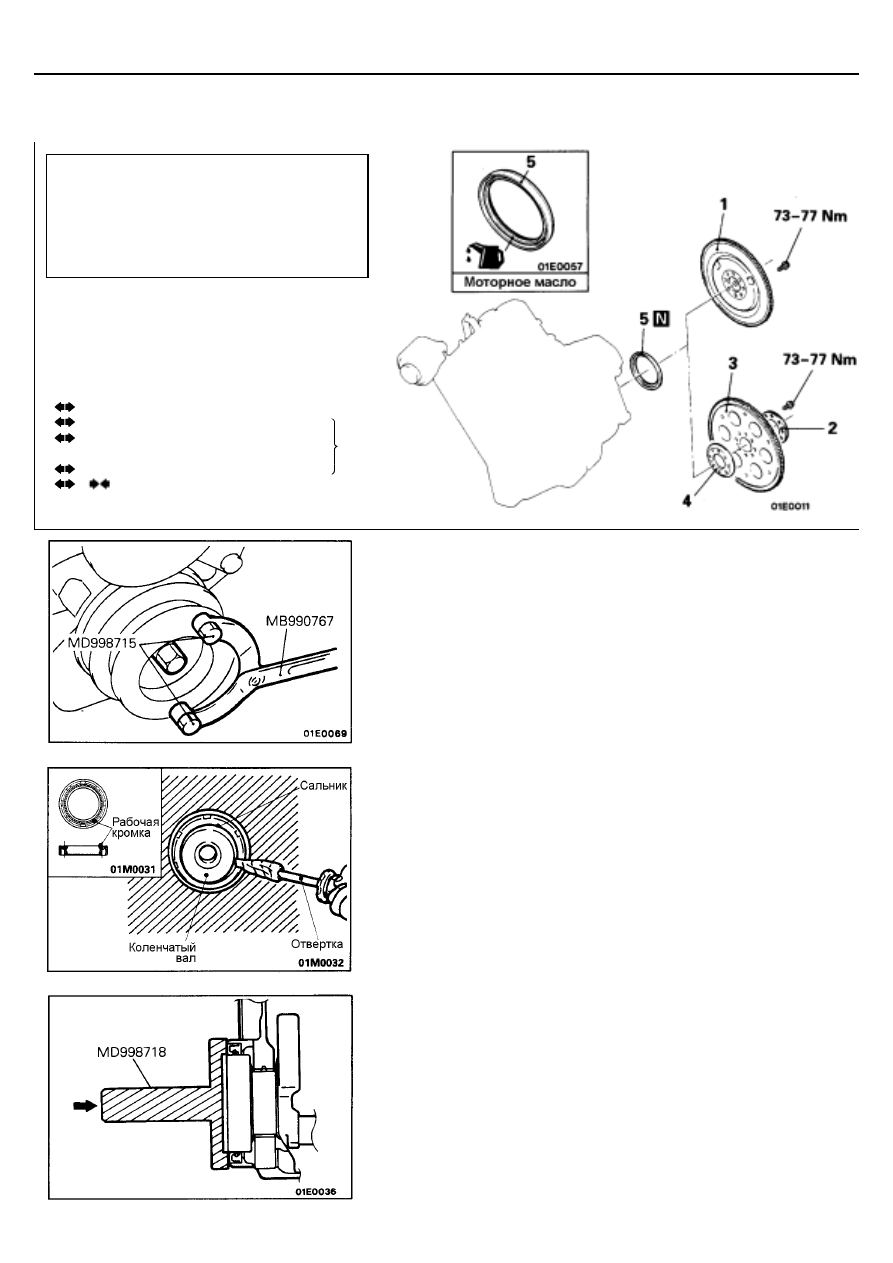

ЗАДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ МАХОВИКА В СБОРЕ (МКПП) / 2. СНЯТИЕ

ПЕРЕХОДНОЙ ПЛАСТИНЫ "А" (АКПП)
/ 3. СНЯТИЕ ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА (АКПП)
/ 4. СНЯТИЕ ПЕРЕХОДНОЙ ПЛАСТИНЫ "В" (АКПП)

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998715) зафиксируйте шкив
коленчатого вала от проворота, и снимите маховик, переходную
пластину и пластину привода гидротрансформатора.

5. СНЯТИЕ САЛЬНИКОВ КОЛЕНЧАТОГО ВАЛА

(1) Разрежьте часть рабочей кромки сальника коленчатого вала.
(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите коленчатый вал и корпус
сальника.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7. УСТАНОВКА САЛЬНИКА

Используя специальный инструмент, запрессуйте новый задний
сальник в корпус сальника.

Предварительные и заключительные
операции
Снятие и установка

•



Коробка передач и раздаточная коробка в
сборе (см. ГЛАВУ 22, 23 – "Коробка
передач и раздаточная коробка в сборе".)

•



Сцепление <Модели с МКПП>

Последовательность снятия
1.

Маховик в сборе <МКПП>

2.

Переходная пластина "А"

3.

Пластина привода
гидротрансформатора

4.

Переходная пластина "В"

5.

Сальник

АКПП

ДВИГАТЕЛЬ 6G72 –

Сальники коленчатого вала
(SOHC–24 КЛАПАННЫЙ)

11-42-1

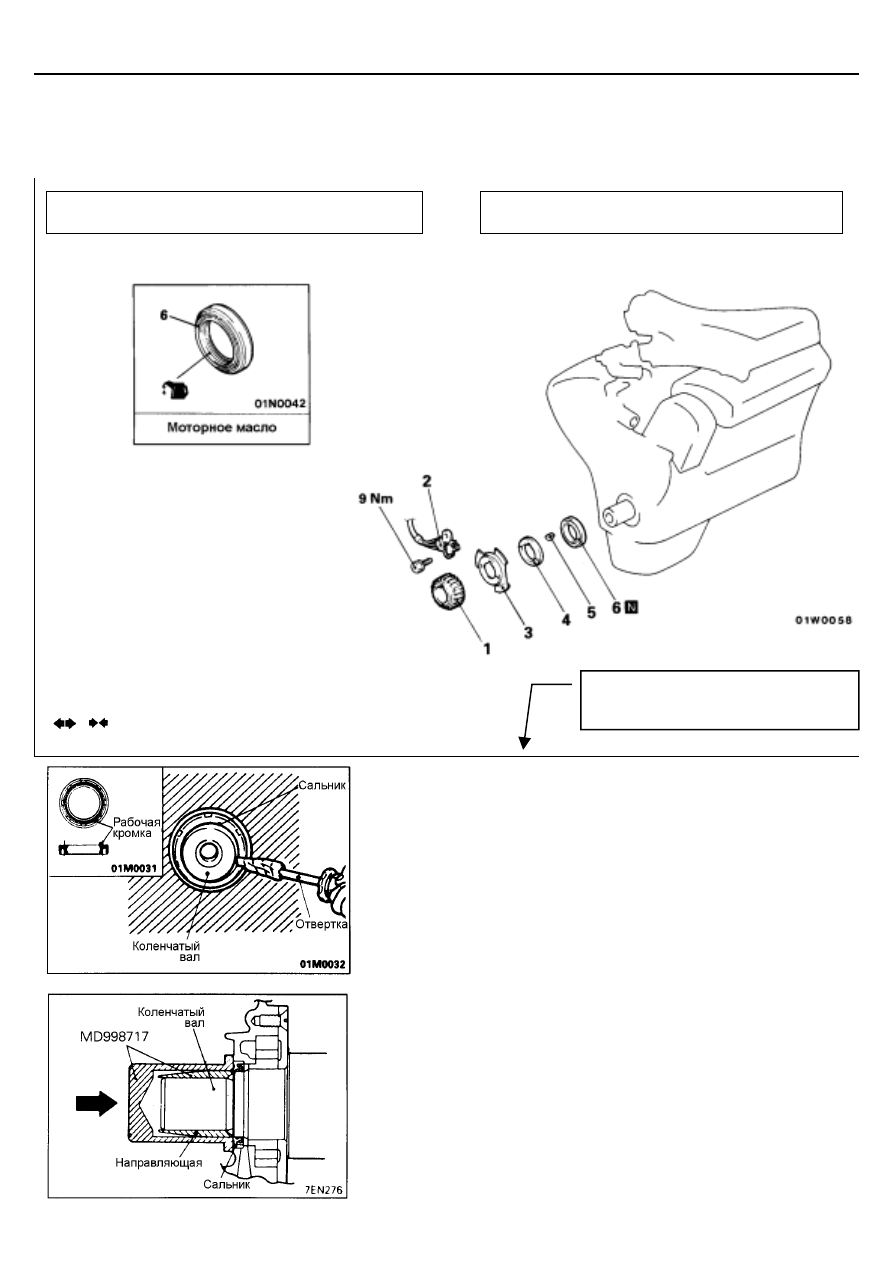

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА <SOHC–24 КЛАПАННЫЙ>

ПЕРЕДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

6. СНЯТИЕ САЛЬНИКА

(1) Разрежьте часть рабочей кромки сальника коленчатого вала.
(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите коленчатый вал и корпус
масляного насоса.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

6. УСТАНОВКА САЛЬНИКА

С помощью специального инструмента, легко постукивая, установите
сальник заподлицо с корпусом масляного насоса.
ПРИМЕЧАНИЕ
Установите сальник заподлицо с поверхностью корпуса масляного
насоса.

Последовательность снятия
1.

Звездочка коленчатого вала

2.

Датчик положения коленчатого вала

3.

Ротор датчика положения коленчатого вала

4

Дистанционное кольцо коленчатого вала

5.

Шпонка

6.

Передний сальник коленчатого вала

Предварительные и заключительные операции

•



Снятие ремня привода ГРМ (см. страницу11-39-1.)

Регулировка

•

Регулировка двигателя (см. страницу 11-30.)

Прим.перев.: ИСПРАВЛЕНО! опечатка
В оригинале: 2. REMOVAL OIL SEAL
