Mitsubishi Pajero (1991-1998 год). Руководство - часть 38





ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–24 клапанный)

11-39-4

[3] Вставьте проволоку [диаметр 1,4 мм] в отверстие для

фиксации штока.

ПРИМЕЧАНИЕ
Поволока должна быть достаточно жесткой (типа рояльной
струны, и т.д.), и должна быть согнута под прямым углом ("L").
[4] Разожмите тиски и снимите автоматический натяжитель.

(2) Установите автоматический натяжитель.

Внимание
Оставьте проволоку вставленной в автоматический
натяжитель (не вынимайте ее).

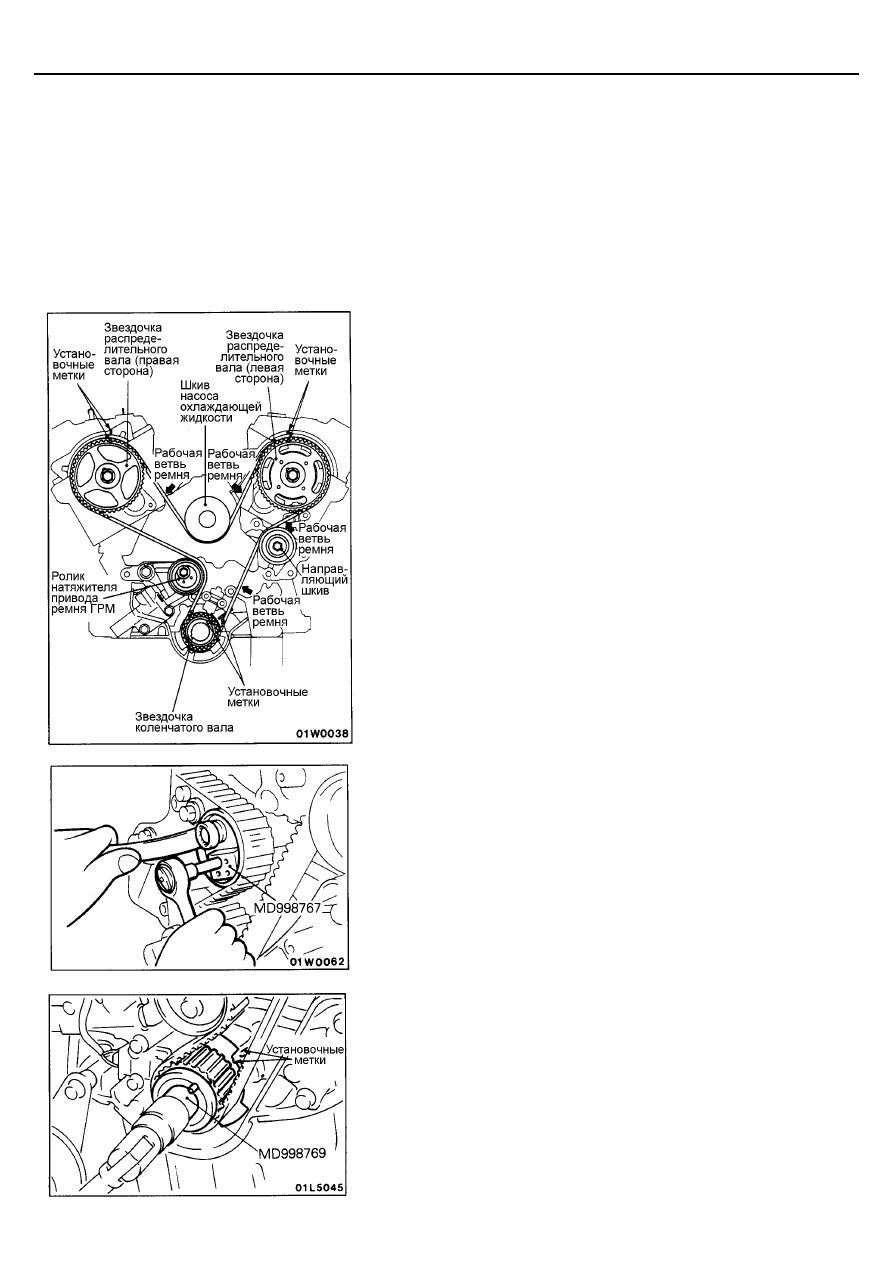

11. УСТАНОВКА РЕМНЯ ПРИВОДА ГРМ

(1) Совместите метки звездочек распределительных валов и метку

звездочки коленчатого вала с установочными метками.

(2) Установите ремень привода ГРМ в следующей

последовательности так, чтобы натяжение ремня не ослабло
между звездочками и шкивами.
1.

Звездочка коленчатого вала

2.

Направляющий шкив

3.

Звездочка распределительного вала (левого)

4.

Шкив насоса охлаждающей жидкости

5.

Звездочка распределительного вала (правого)

6.

Ролик натяжителя

Внимание
Будьте осторожны, не вставляйте свои пальцы между
звездочкой распределительного вала (правой) и ремнем
привода ГРМ, так как распределительный вал может
провернуться под усилием пружины клапана и привести к
травме.

(3) Приложите усилие к звездочке распределительного вала

(правого) в направлении против часовой стрелки и повторно
проверьте совмещение установочных меток при натянутом ремне
привода ГРМ.

(4) Нажмите специальным инструментом (MD998767) на ролик

натяжителя в направлении ремня привода ГРМ и временно
затяните центральный болт.

(5) С помощью специального инструмента проверните коленчатый

вал на 1/4 оборота против часовой стрелки и совместите
установочные метки, проворачивая коленчатый вал по часовой
стрелке.

ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–24 клапанный)

11-39-5

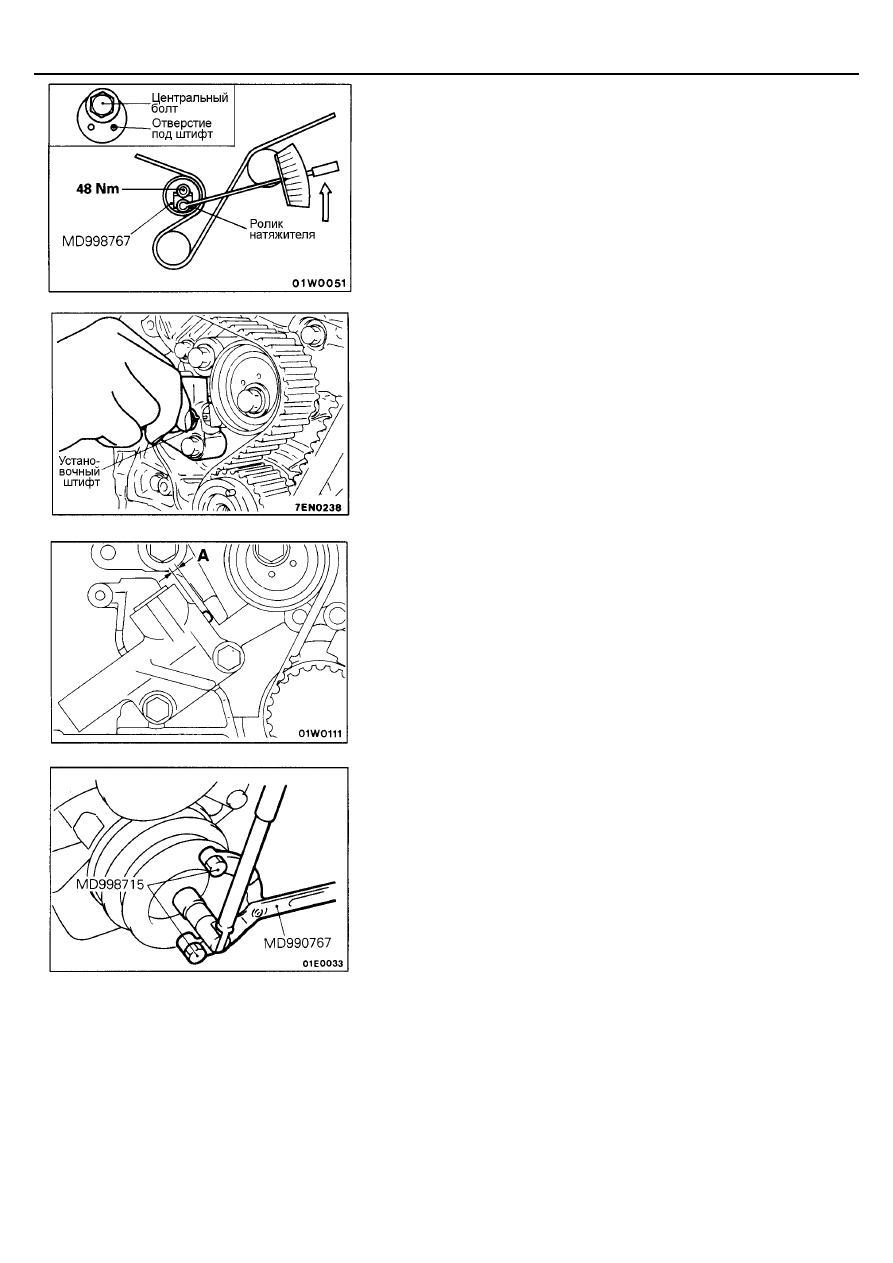

(6) Ослабьте центральный болт ролика натяжителя. Используя

специальный инструмент и динамометрический ключ, приложите
момент к ролику натяжителя, и одновременно затяните
центральный болт номинальным моментом затяжки.
Справочное значение:   4,4 Нм (приложенный момент
                                                         к ролику натяжителя)

(7) Извлеките проволоку (установочный штифт), которая была

вставлена в отверстие автоматического натяжителя.

(8) Проверните коленчатый вал по часовой стрелке на два оборота и

совместите установочные метки.

(9) Подождите, по крайней мере, пять минут и затем проверьте,

что величина выступания штока автоматического натяжителя
находиться в диапазоне номинальных значений.
Номинальное значение (A):     от 3,8 до 4,5 мм

(10) Если величина выступания штока не соответствует диапазону

номинальных значений, то повторите операции по пунктам с (5)
по (9).

(11) Снова проверьте, что метки всех звездочек совмещены с

установочными метками.

9. УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998715) установите шкив
на коленчатый вал.
Внимание
Во избежание повреждения демпфера
 шкива коленчатого вала,
используйте только указанные специальные приспособления.

ДВИГАТЕЛЬ 6G72 –

Сальник распределительного вала
(SOHC–12 КЛАПАННЫЙ)

11-40

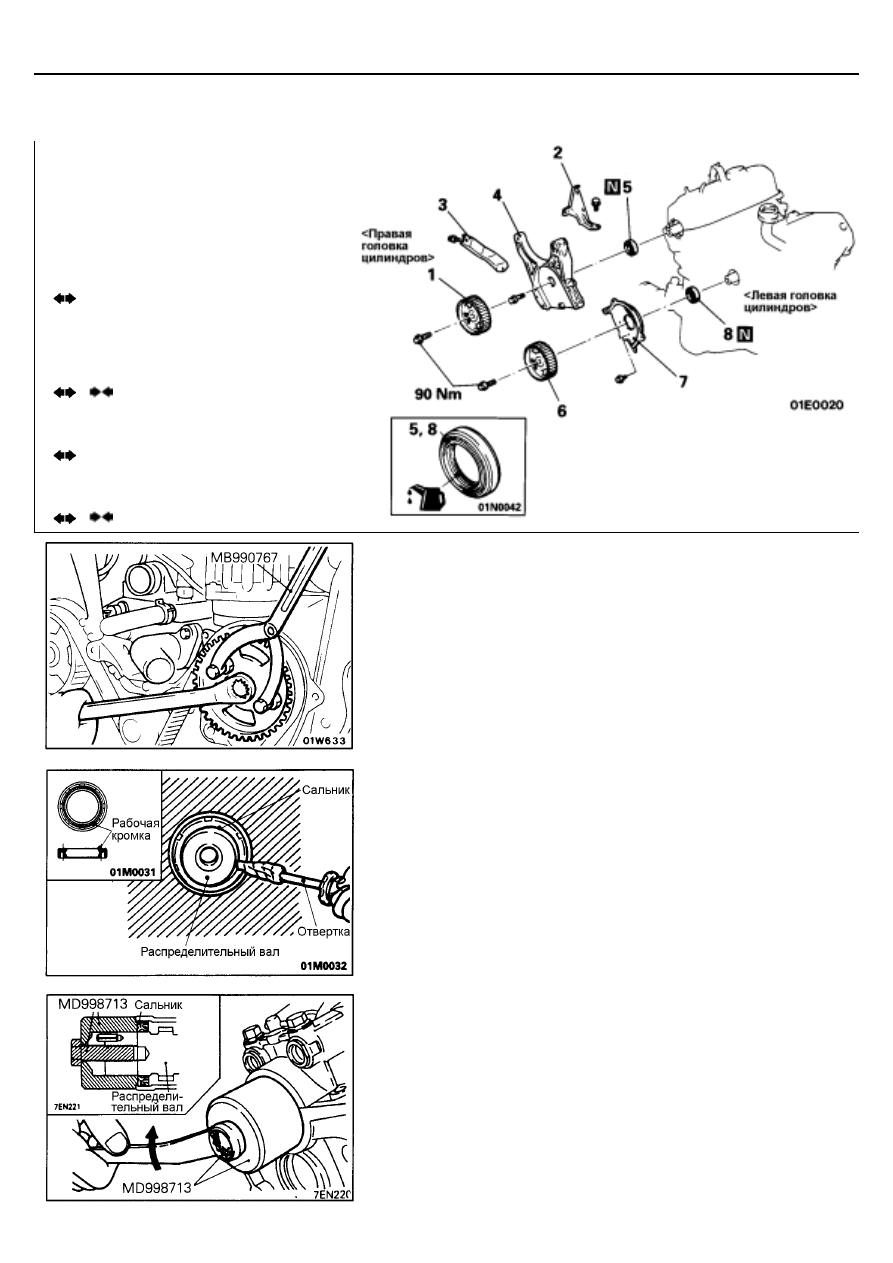

САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА <SOHC12 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1./6. СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

5./8. СНЯТИЕ САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

(1) Разрежьте часть рабочей кромки сальника распределительного

вала.

(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите распределительный вал и
головку цилиндров.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

8./5. УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

(1) Нанесите немного моторного масла на рабочую кромку сальника

распределительного вала.

(2) Используя специальный инструмент, запрессуйте сальник.

Последовательность снятия
<Правая головка цилиндров>



Генератор

(См. ГЛАВУ 16 – "Генератор".)



Ремень привода ГРМ

(См. страницу 11-36.)

1.

Звездочка распределительного
вала

2.  Кронштейн вентилятора

системы охлаждения

3.  Стойка кронштейна генератора
4.  Кронштейн генератора
5.  Сальник

Последовательность снятия
<Левая головка цилиндров>
6.  Звездочка

распределительного вала

7.  Задняя крышка ремня

привода ГРМ

8.  Сальник

ДВИГАТЕЛЬ 6G72 –

Сальник распределительного вала
(SOHC–24 КЛАПАННЫЙ)

11-40-1

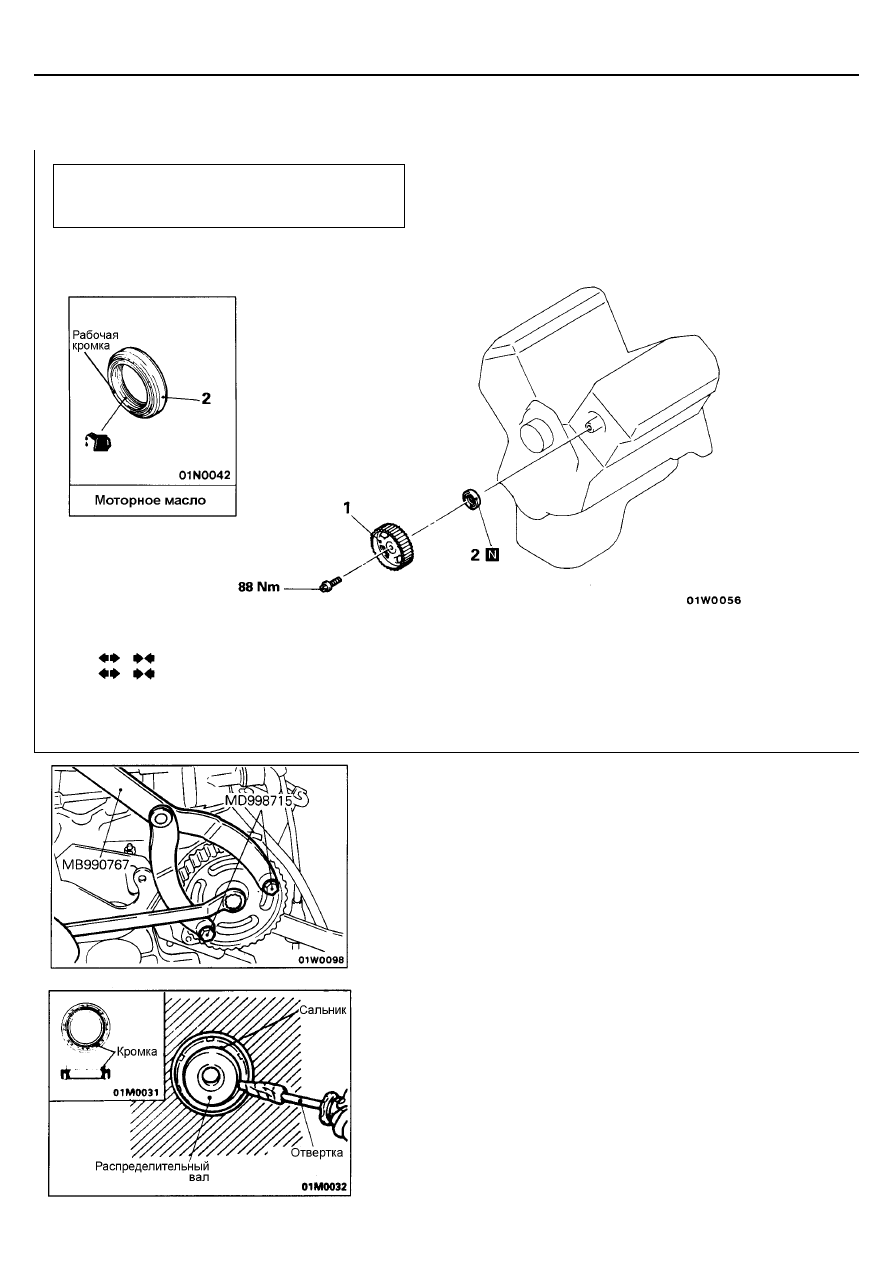

САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА <SOHC24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Звездочка распределительного вала
2.  Сальник распределительного вала

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

2.  СНЯТИЕ САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

(1) Разрежьте часть рабочей кромки сальника распределительного

вала.

(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите распределительный вал и
головку цилиндров.

Предварительные и заключительные операции



Снятие и установка ремня привода ГРМ

(Смотрите страницу 11-39-1.)
