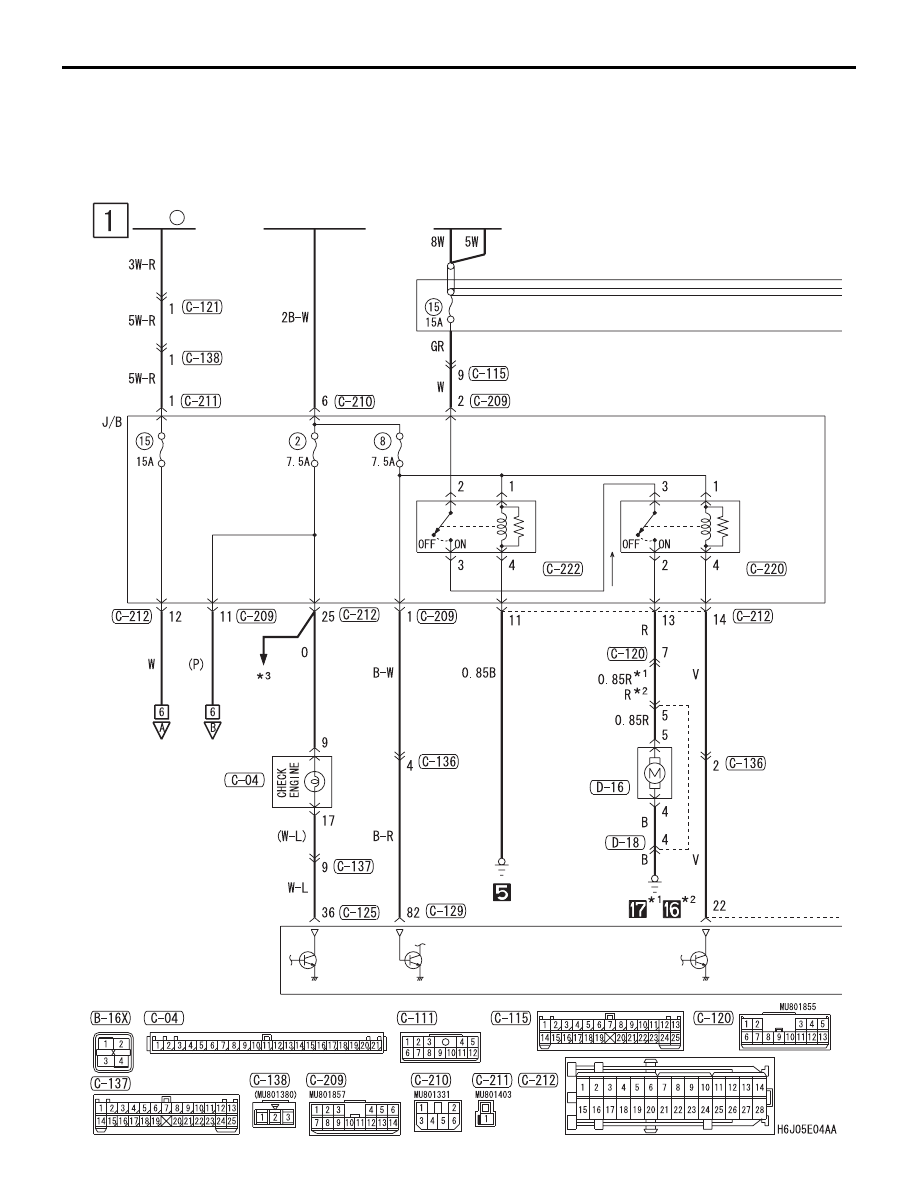

ENGINE CONTROL SYSTEM

CIRCUIT DIAGRAMS

90-54

ENGINE CONTROL SYSTEM <4G1-M/T
(RHD)>

M1901000804288

IGNITION
SWITCH (IG1)

ENGINE-ECU

FUEL
PUMP
RELAY

(1)

FUEL
PUMP
RELAY

(2)

COMBINATION
METER

BATTERY

FUSIBLE
LINK

1

RELAY
BOX

FUEL TANK
PUMP

ENGINE CONTROL SYSTEM

CIRCUIT DIAGRAMS

90-55

NOTE

: SEDAN
: WAGON

IGNITION
SWITCH (ST)

STARTING
SYSTEM

·COOLING
 SYSTEM
·MANUAL AIR
 CONDITIONER

·AUTOMATIC AIR
 CONDITIONER

ENGINE
CONTROL
RELAY

POWER
SOURCE

·IGNITION
 SYSTEM
·IMMOBILIZER
 SYSTEM

BACK-UP
POWER SOURCE

·FRONT FOG LAMP
·HEADLAMP

·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
·TURN-SIGNAL LAMP
 AND HAZARD WARNING LAMP
·WINDSHIELD
 WIPER AND WASHER

·REAR FOG LAMP
·REAR WIPER AND WASHER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

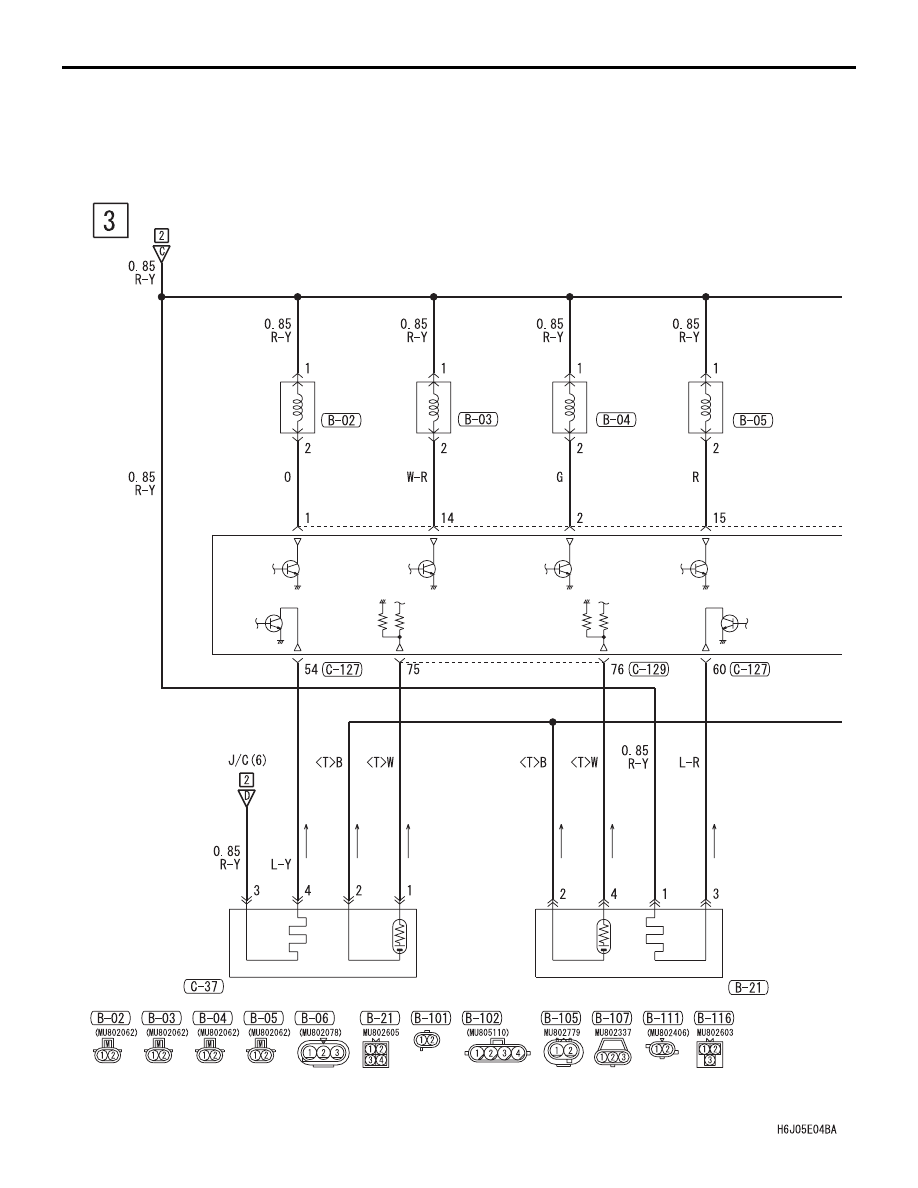

ENGINE CONTROL SYSTEM

CIRCUIT DIAGRAMS

90-56

ENGINE CONTROL SYSTEM <4G1-M/T (RHD)> (CONTINUED)

ENGINE CONTROL
RELAY

FUEL
INJECTOR 1

FUEL
INJECTOR 2

FUEL
INJECTOR 3

FUEL
INJECTOR 4

ENGINE-
ECU

ENGINE
CONTROL
OXYGEN
SENSOR
(REAR)

ENGINE
CONTROL
OXYGEN
SENSOR
(FRONT)

ENGINE CONTROL SYSTEM

CIRCUIT DIAGRAMS

90-57

CAMSHAFT
POSITION
SENSOR

OUTPUT

GND

POWER
SOURCE

INTAKE AIR
TEMPERATURE
SENSOR

EMISSION
SOLENOID
VALVE
(PURGE
 CONTROL
 SYSTEM)

EMISSION
SOLENOID
VALVE
(EGR
 SYSTEM)

ENGINE
CRANK
ANGLE
SENSOR

INLET MANIFOLD
ABSOLUTE PRESSURE SENSOR

WATER
TEMPERA-
TURE
SENSOR
UNIT

THROTTLE
BODY
THROTTLE
SENSOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
