NOTES

2-1

GROUP 2

BODY DIMENSIONS

CONTENTS

BODY DIMENSIONS AND



MEASUREMENT METHODS. . . . . . .

2-2

TYPE A (PROJECTED DIMENSIONS)

2-4

UNDER BODY <SEDAN>. . . . . . . . . . . . . .

2-4

SUSPENSION INSTALLATION DIMENSIONS
<SEDAN> . . . . . . . . . . . . . . . . . . . . . . . . . .

2-6

TYPE B (ACTUAL-MEASUREMENT
DIMENSIONS) . . . . . . . . . . . . . . . . . .

2-8

UNDER BODY <SEDAN>. . . . . . . . . . . . . .

2-8

SUSPENSION INSTALLATION DIMENSIONS
<SEDAN> . . . . . . . . . . . . . . . . . . . . . . . . . .

2-10

FRONT BODY <SEDAN> . . . . . . . . . . . . . .

2-12

SIDE BODY <SEDAN> . . . . . . . . . . . . . . . .

2-14

REAR BODY <SEDAN> . . . . . . . . . . . . . . .

2-16

INTERIOR <SEDAN> . . . . . . . . . . . . . . . . .

2-18

TYPE A (PROJECTED DIMENSIONS)

2-22

UNDER BODY <WAGON> . . . . . . . . . . . . .

2-22

SUSPENSION INSTALLATION DIMENSIONS
<WAGON>  . . . . . . . . . . . . . . . . . . . . . . . . .

2-24

TYPE B (ACTUAL-MEASUREMENT
DIMENSIONS). . . . . . . . . . . . . . . . . . .

2-26

UNDER BODY <WAGON> . . . . . . . . . . . . .

2-26

SUSPENSION INSTALLATION DIMENSIONS
<WAGON>  . . . . . . . . . . . . . . . . . . . . . . . . .

2-28

FRONT BODY <WAGON>  . . . . . . . . . . . . .

2-30

SIDE BODY <WAGON> . . . . . . . . . . . . . . .

2-32

REAR BODY <WAGON>  . . . . . . . . . . . . . .

2-34

INTERIOR <WAGON>  . . . . . . . . . . . . . . . .

2-36

BODY DIMENSIONS AND MEASUREMENT METHODS

BODY DIMENSIONS

2-2

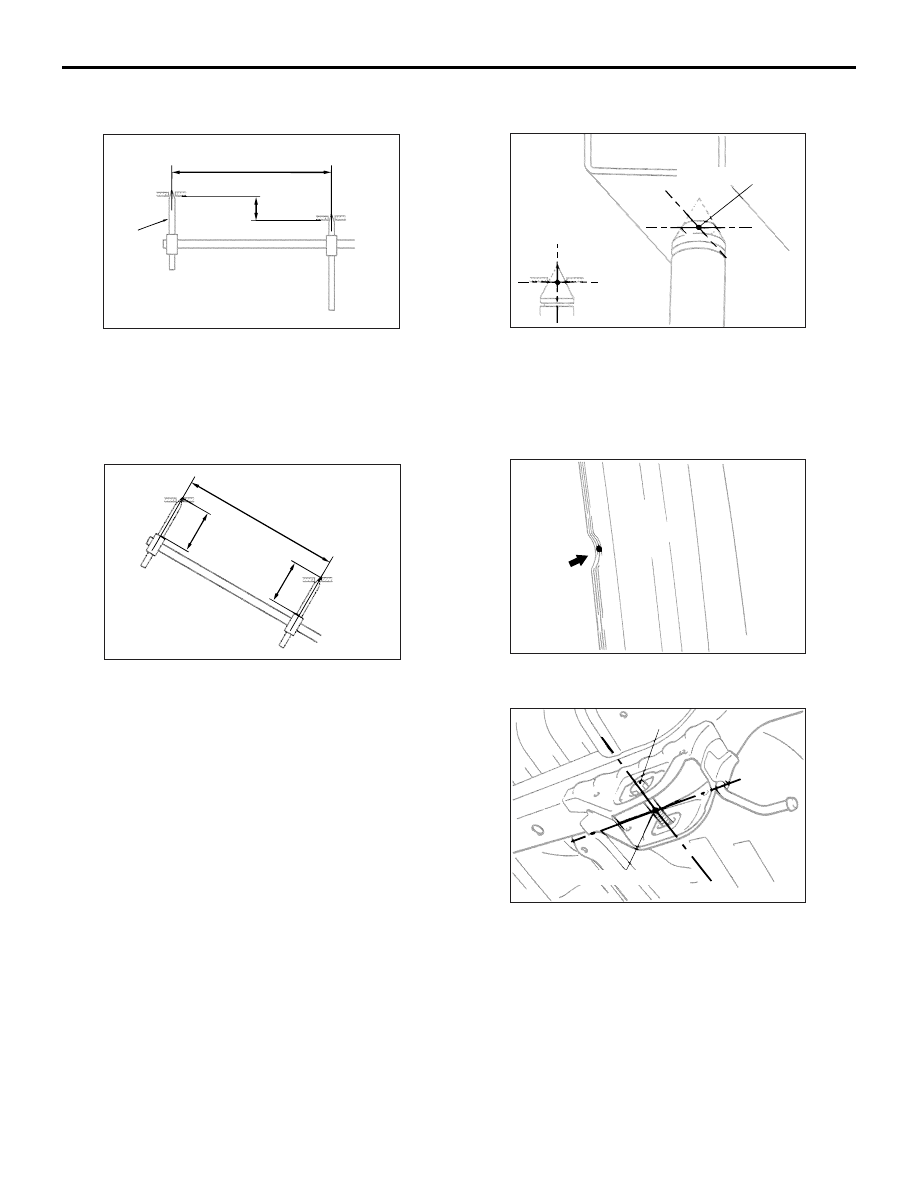

BODY DIMENSIONS AND MEASUREMENT METHODS

M4020001000147

•

AB100778

Projected dimension

Height

Probe

AB

Type A (projected dimensions) is the dimension

when a measurement location is projected onto
the plane.

NOTE: The height indicates a distance from the

assumed standard line established 100 mm
below the lowest measurement point.

•

AB100779AB

Actual-measured dimension

A

A'

Type B (actual-measurement dimensions) is the

actual distance between the measurement
points. Measure using a tracking gauge or a
measuring tape, etc.

NOTE:

.

•

Make the lengths of the tracking gauge
probes the same (A=A’).

•

Do not bend or twist the measuring tape.

•

AB100780

AB100780AB

Centre of hole

Insert the tracking gauge probes securely into the

measurement holes.

• When the standard dimensions in the illustration

are enclosed by rectangle, this indicates that the
symmetrical left and right positions have the
same dimensions.

•

AB100781AB

When using a notch for dimension measurement, set

the measuring point at the centre of the notch.

•

AB100782AB

Bolt

Measurement point

When measuring the suspension mounting arm, or

link mounting position, use the suspension
mounting bolt, etc. (Type B only)

• The body centre points are shown for the pur-

pose of checking the position of the left and right
symmetry location.

BODY DIMENSIONS AND MEASUREMENT METHODS

BODY DIMENSIONS

2-3
