MANUAL TRANSMISSION  - TRANSMISSION ASSY <6M/T>

22-15

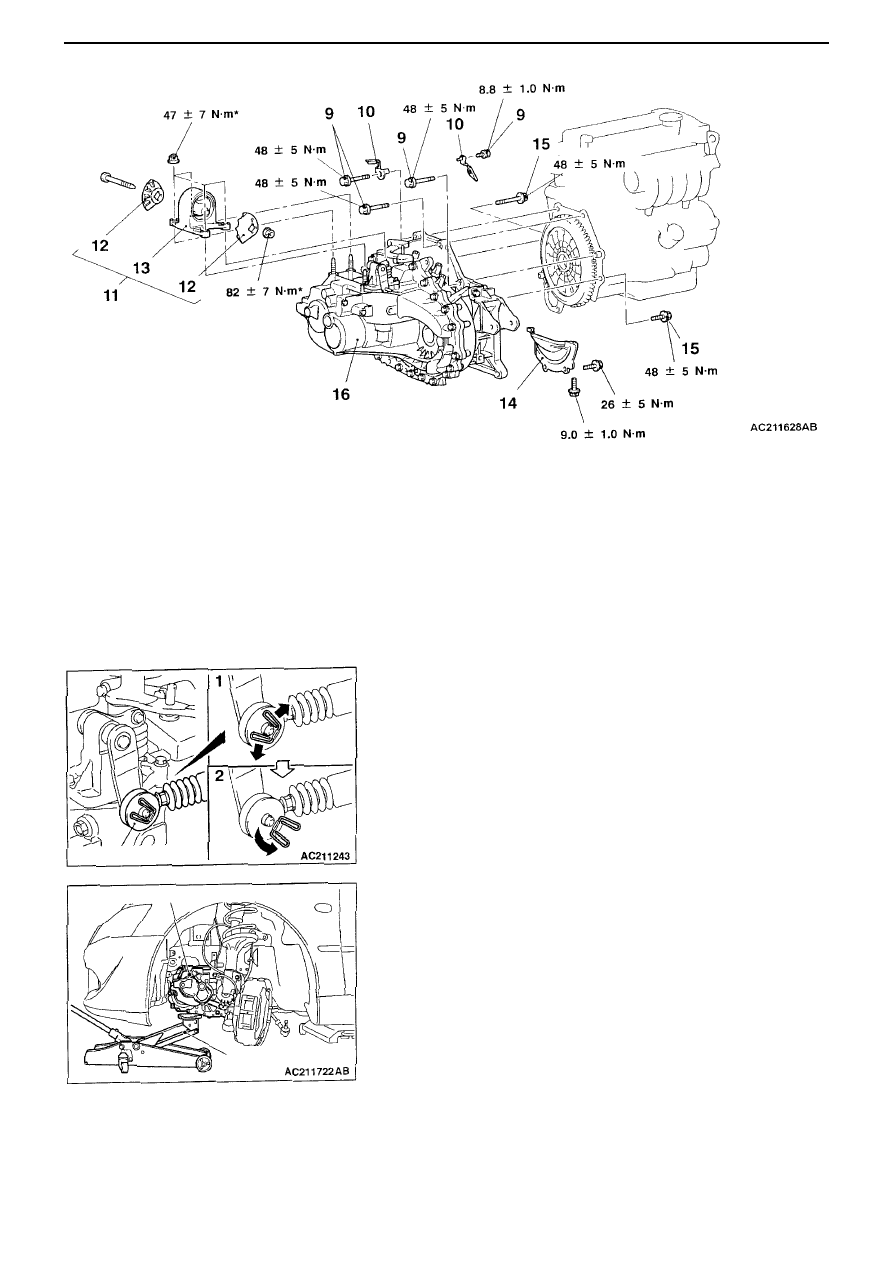

9. Transmission ASSY upper part coupling

bolts

10. Harness clamp
11. Transmission mount ASSY
12. Transmission mount stopper
13. Transmission mount bracket

• Engine ASSY support
• For lifting the engine
14. Bell housing cover
• Clutch release bearing connection
15. Transmission lower coupling bolts
16. Transmission ASSY

Removal





A





Removal of select cable connection (transmission side)

removal
Set the select cable  clip in the positions indicated (1,2) in the diagram,
then undo the select cable connection.





B





Transmission mount ASSY removal

Support the engine and transmission ASSY with a garage jack, then
remove the transmission mount ASSY.

Select cable

Engine and transmission ASSY

Garage jack





C









D









B









A





MANUAL TRANSMISSION  - TRANSMISSION ASSY

<6M/T>

22-16

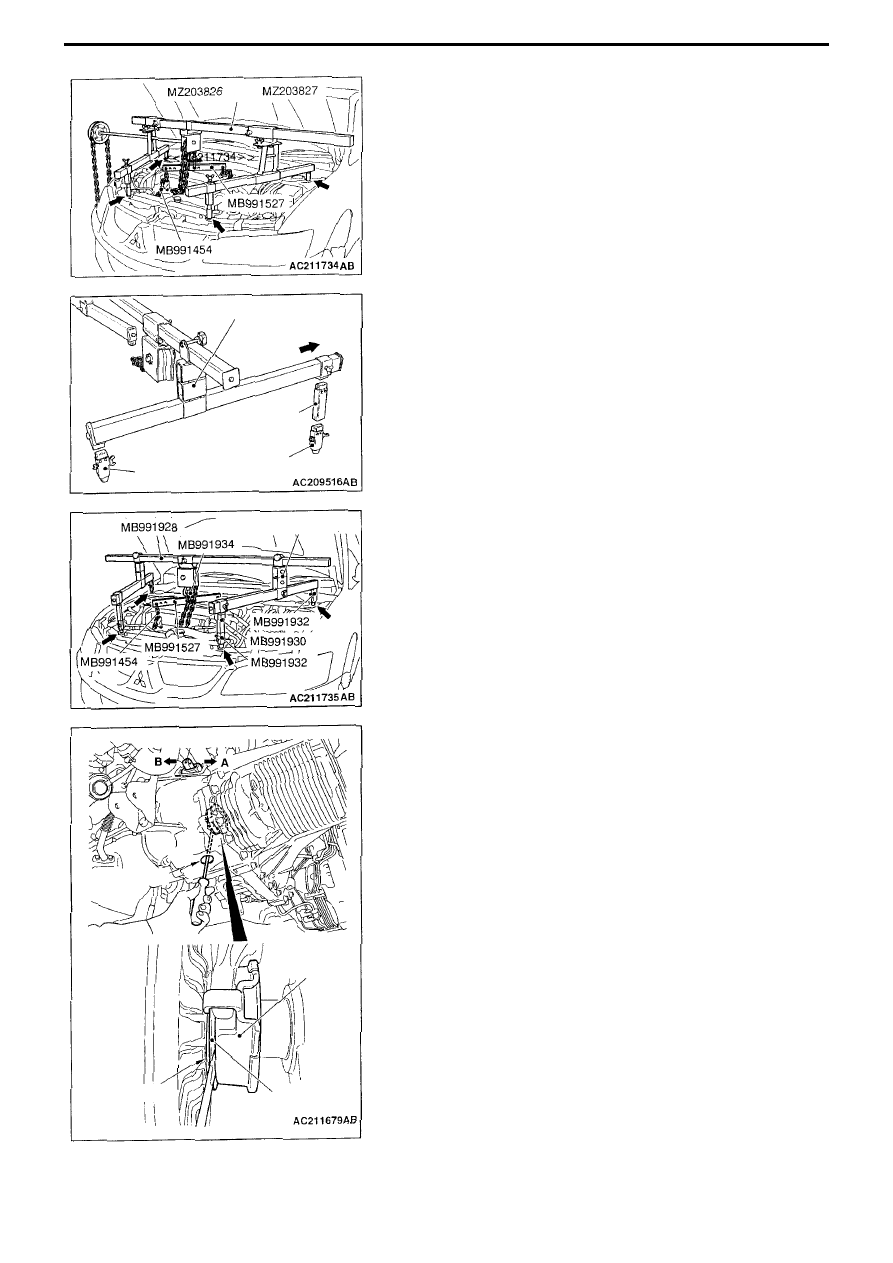

C





Engine ASSY Support

<When using the special engine lifter tool (MZ203831 or MZ203830)
1.

Fit the special engine lifter to the strut mounting nuts and radiator

support upper insulator mounting bolts, shown in the diagram, in the
engine bay.

2.  Fit the special engine lifter (MB991527) and engine lifter balancer

(MB991454) chains, supporting the engine and transmission ASSY.

<When using the special engine lifter (MB991928)>
1.  Assemble the special engine lifter tool (MB991928)

(Fit the following parts to the lower lifter)
• slide bracket (HI)
• foot (standard) (MB991932)
• joint (90) (MB991930)

2. Fit the special engine lifter (MB991928) to the strut mounting nuts

and radiator support upper insulator mounting bolts, shown in the
diagram, in the engine bay.

3.  Fit the special engine lifter (MB991527) and engine lifter balancer

(MB991454) chains.
NOTE
Adjust the balance by sliding the special engine lifter  (MB991928)
slide bracket (HI).

4.  Support the engine and transmission ASSY.





D





Separate clutch release bearing

1. Remove the clutch housing  service hole cover
2.  Whilst lightly pushing the release fork, by hand, in direction A, insert a

flat-tip screwdriver between the release bearing and wedge collar.
CAUTION
(1) Do not insert the flat tip screwdriver before  pressing the
release fork in direction A.
(2) Do not insert the flat tip screwdriver between the wedge
collar and wave spring by mistake.

3.  Twist the screwdriver gently (turning the handle about 90º) and

separate the release bearing and wedge collar
NOTE
The release fork will be forced to move fully in direction B by the
return spring, as soon as it is separated from the collar.
CAUTION
If it is hard to turn the screwdriver (the release bearing cannot
be separated), remove the screwdriver, then repeat the above
procedure after pushing the release fork in direction A 2 or three
times. Forcibly trying to separate the release bearing could
damage or break it.

Slide bracket (HI)

Towards the front

Joint (90)

(MB991932)

Foot (standard) (MB991932)

Slide bracket (HI)

Release fork

Service hole

Release
bearing

Wedge collar

Refer CAUTION 2

MANUAL TRANSMISSION  - TRANSMISSION ASSY

<6M/T>

22-17

Fitting





A





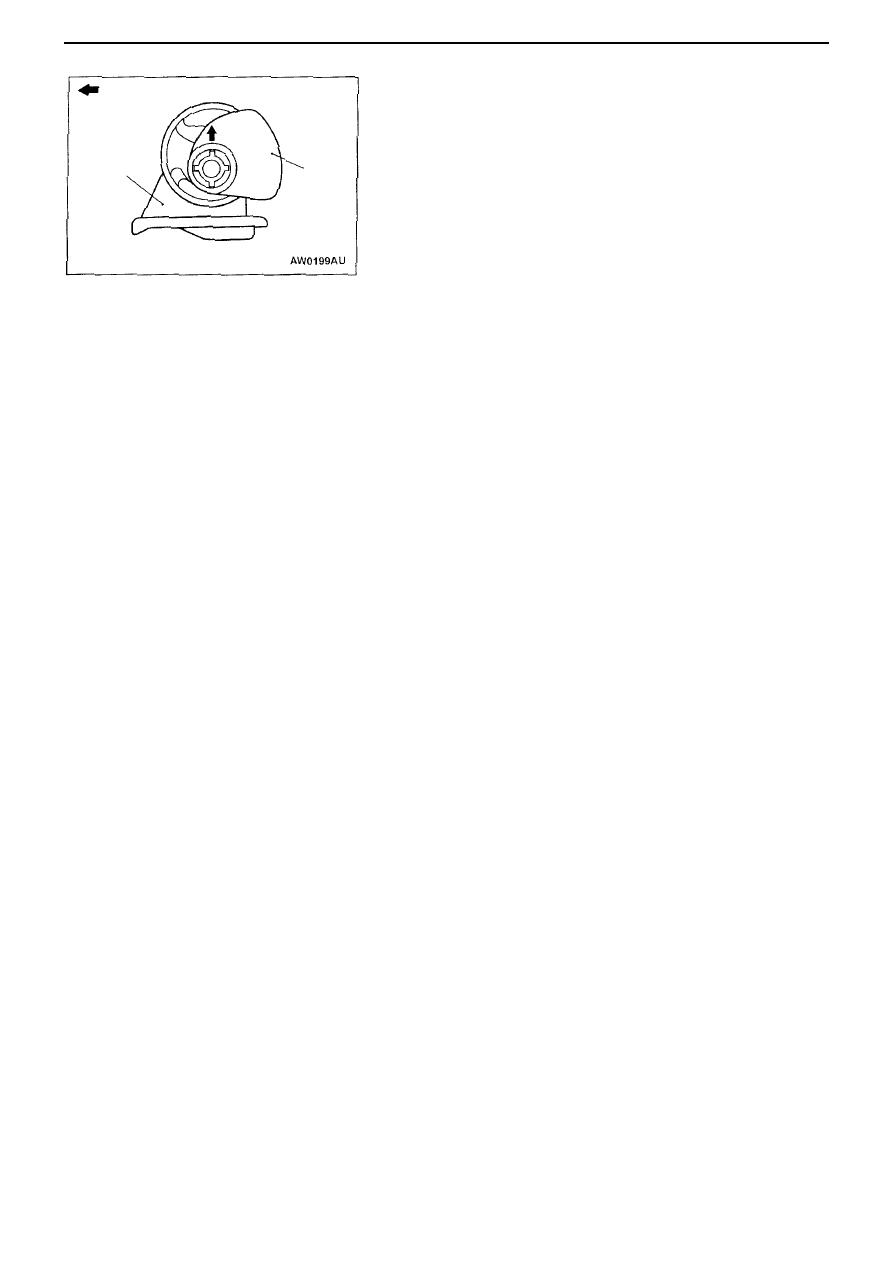

Fitting transmission mount stopper

Fit so that the arrow on the transmission mount stopper is vertical relative
to the vehicle body.

Transmission
mount bracket

Trans-
mission
mount
stopper

Engine side

MANUAL TRANSMISSION  - SENSOR, SWITCH, RELAY <ACD, ACD+AYC>

22-18

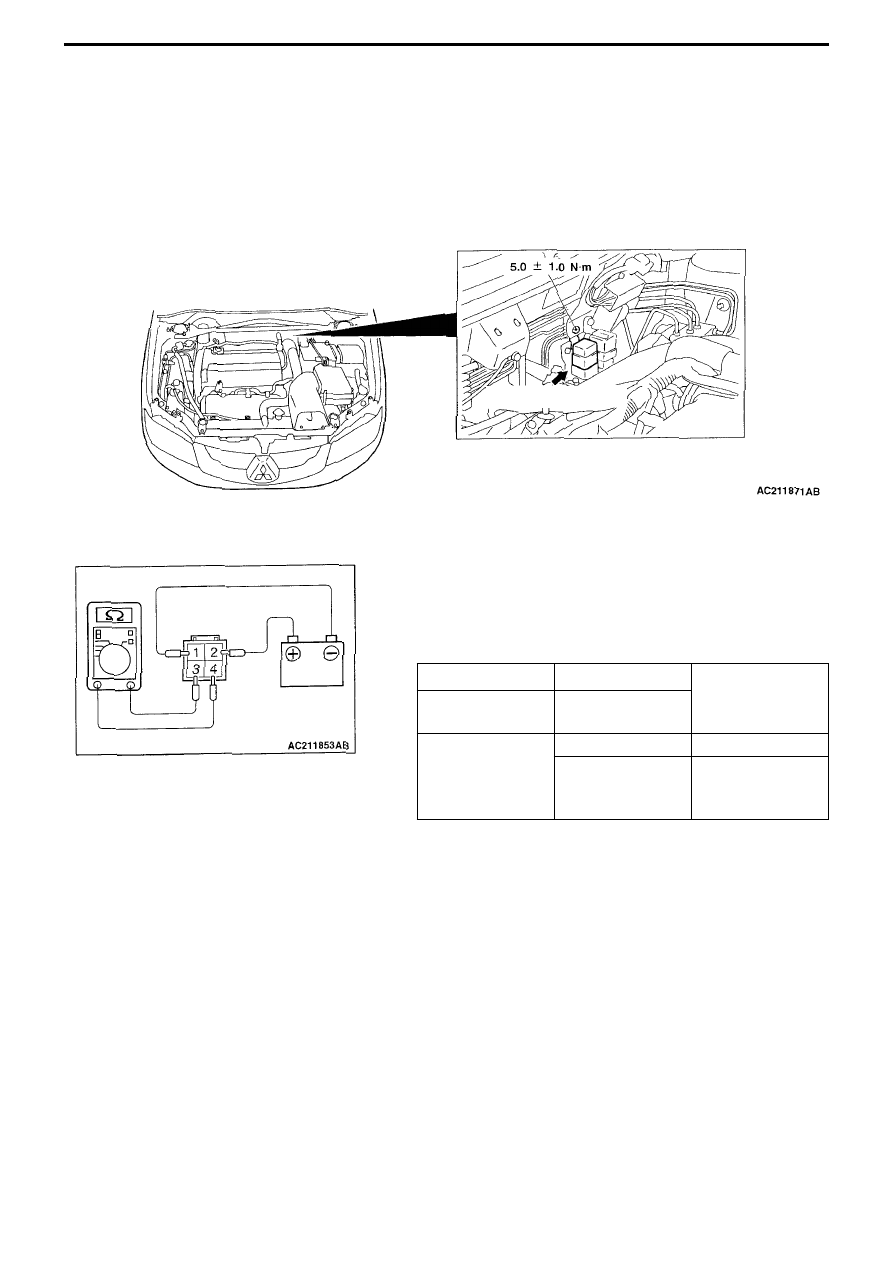

Sensor, Switch, Relay  <ACD,ACD+AYC>

Removal and fitting

Electric pump relay

Check

Electric pump relay continuity check

1. Remove electric pump relay connector

Check item

Tester connection
terminal No.

Battery connection
terminal No.

Normal condition

3,4

-

Connect battery (+)
terminal to 2, and
battery (-) terminal to 1.

No continuity

2Ω or less

2. If there is a malfunction, replace electric pump relay.
