REAR AXLE – GENERAL, LUBRICANTS, REAR HUB ASSY

27B-1

SECTION 27B

REAR AXLE

CONTENTS

General Information

Service information changes are noted below. Servicing details otherwise remain the same as on the existing vehicle.
• The type of differential gear oil used for the AYC torque transfer differential is changed <vehicles fitted with ACD+AYC>
• The AYC torque transfer differential torque transfer mechanism gear oil quantity is changed <vehicles fitted with <ACD+AYC>
• Rear hub ASSY tightening torque has been changed
• Drive shaft servicing information has been changed following the fitting of EBJ joint on the wheel side of the drive shaft

Rear Hub ASSY

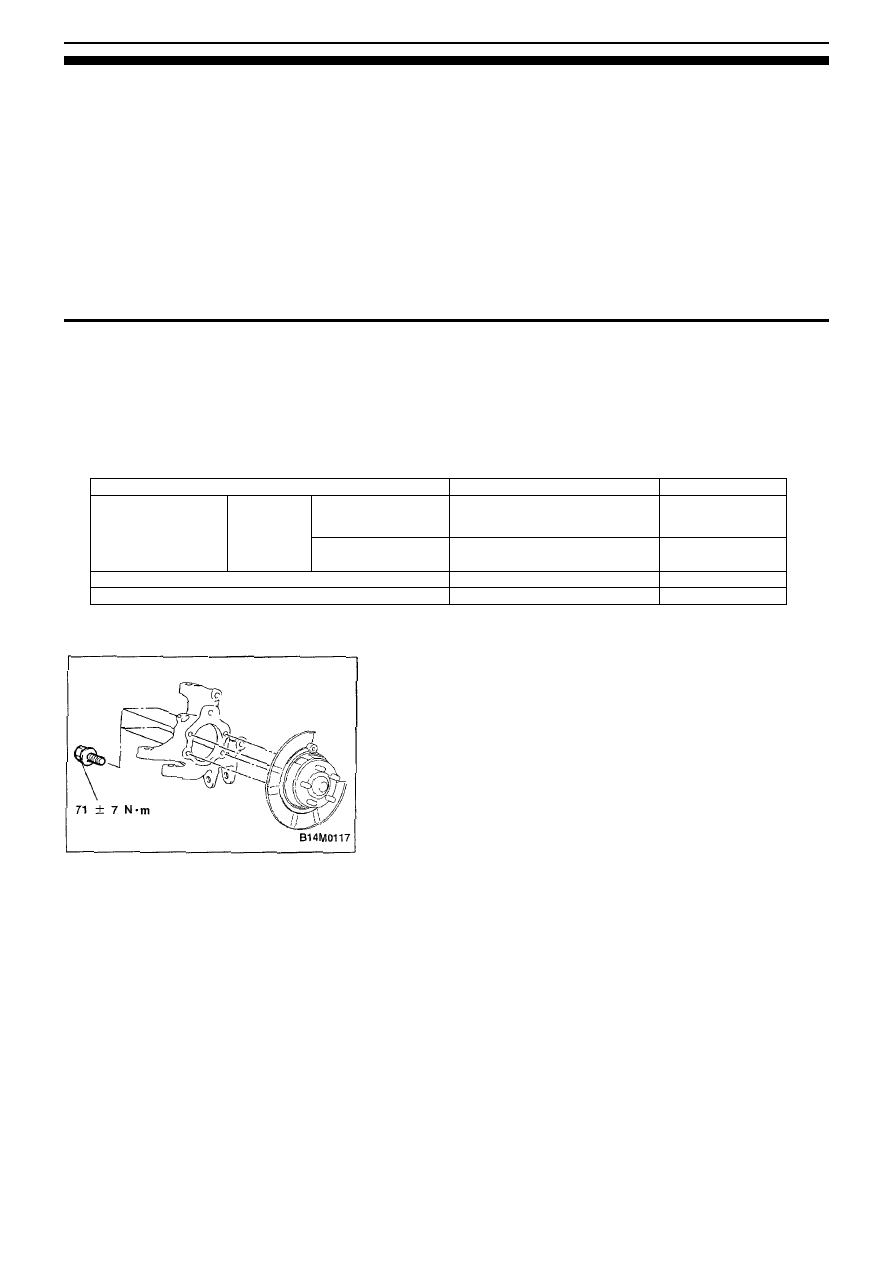

The knuckle and hub coupling bolt torque is changed.

General Information...................................1
Lubricants...................................................1

Rear Hub ASSY ..........................................1
Drive Shaft ..................................................2

ITEM

Specified lubricant

Quantity

Differential

Mitsubishi Genuine DIA QUEEN
LSD gear oil (GL-5)

0.55±0.02dm

3

Vehicles fitted with
ACD+AYC

Gear oil

Torque transfer
mechanism

Mitsubishi Genuine DIA QUEEN
ATF-SPIII

0.55and0.6dm

3

EBJ joint

Repair kit grease

80±10g

TJ joint

Repair kit grease

135±10g

REAR AXLE – DRIVE SHAFT

27B-2

Drive Shaft

CAUTION
1. When disassembling or assembling, do not damage the ABS rotor attached to the EBJ outer race.
2. The only part of the EBJ ASSY that can be dismantled is the EBJ boot.

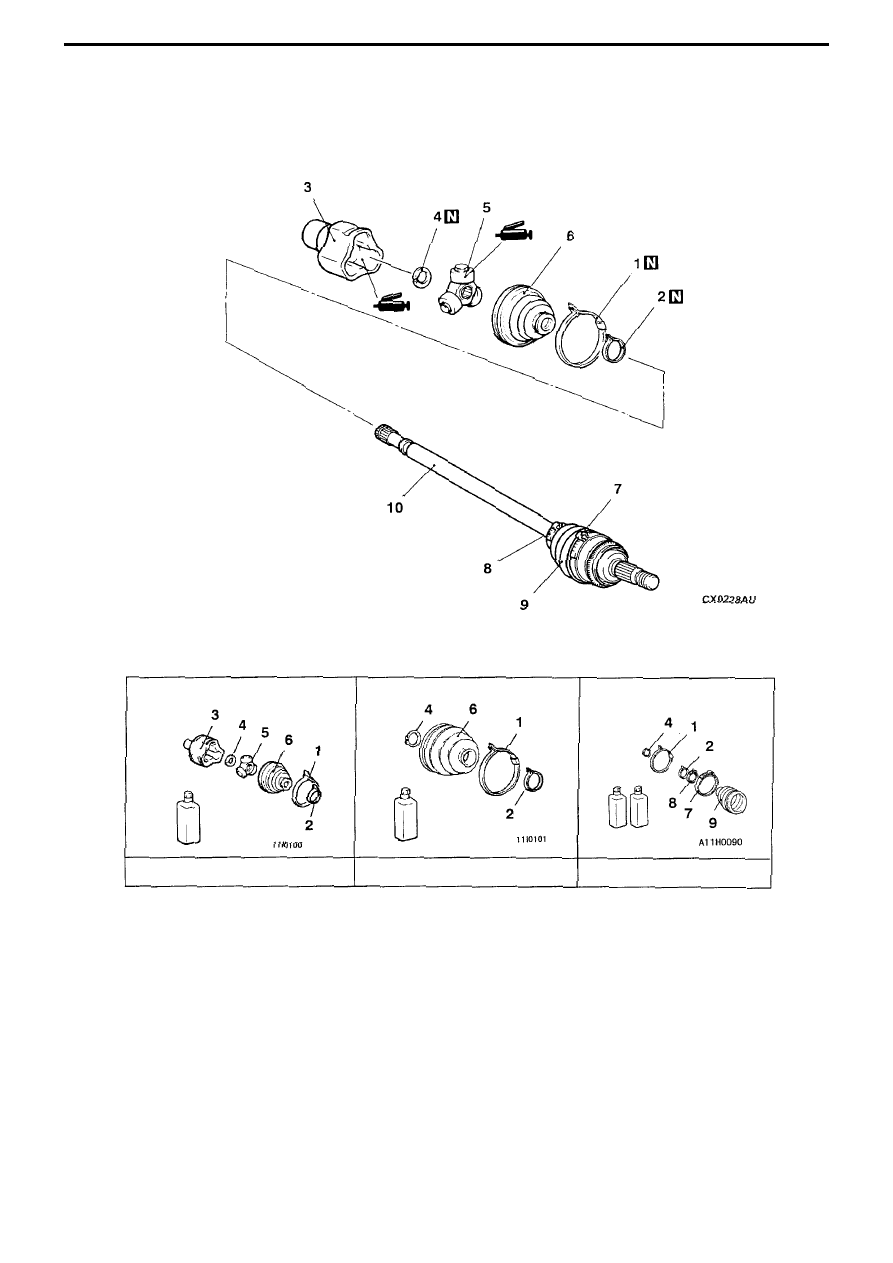

Disassembly procedure
1. TJ boot band (large)
2. TJ boot band (small)
3. TJ case
4. Snap link
5. Spider ASSY
6. TJ boot

7. EBJ boot band (large)
8. EBJ boot band (small)
9. EBJ boot
10. EBJ ASSY

TJ Repair kit

TJ boots repair kit

EBJ boots repair kit





B









B









A







A









A







A









B





NOTE
Disassembly should be carried out in the same way
as that specified for the existing vehicle.

REAR AXLE – DRIVE SHAFT

27B-3

Assembly





A





Fitting the spider ASSY/TJ case

Apart from changes noted below, all other details remain the same.

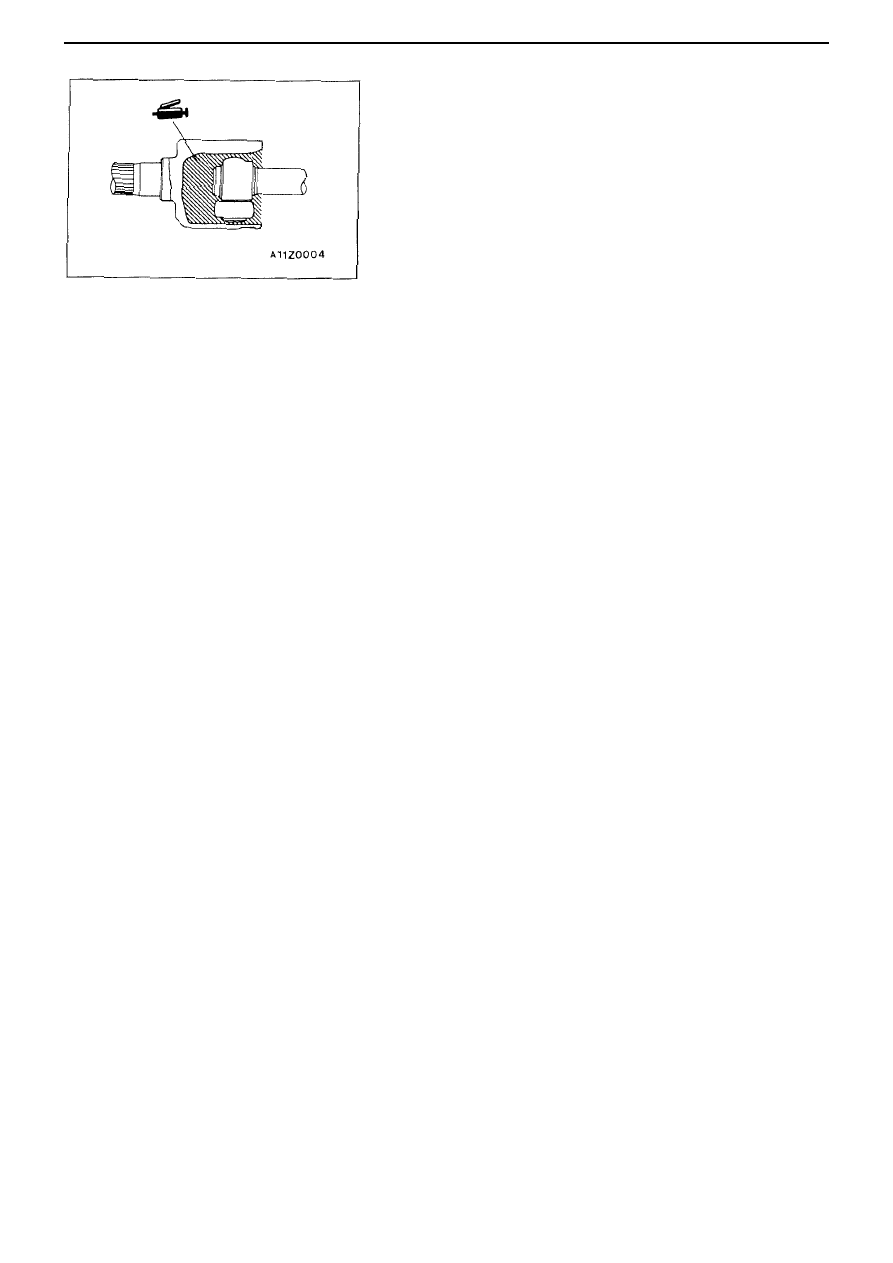

Having filled the TJ case with the specified grease, insert the drive shaft,
then fill with grease again.

Specified grease: Repair kit grease
Quantity: 135 ± 10g

NOTE
When using repair kit grease, use half the total amount of grease for the
joints and half for the boot.

CAUTION
Special grease is used for the joint, so do not mix old and new, or
different types of grease.

Replacing EBJ Boot (plastic boot)
Apart from changes noted below, all other details remain the same.
Use the specified amount of specified grease in the boot.

Specified grease: Repair kit grease
Quantity: 80 ± 10g

CAUTION
Special grease is used for the joint, so do not mix old and new, or
different types of grease.
