CIRCUIT DIAGRAMS

3-77

<Memo>

CIRCUIT DIAGRAMS - DOOR OPENING/CLOSING CONTROL

3-78

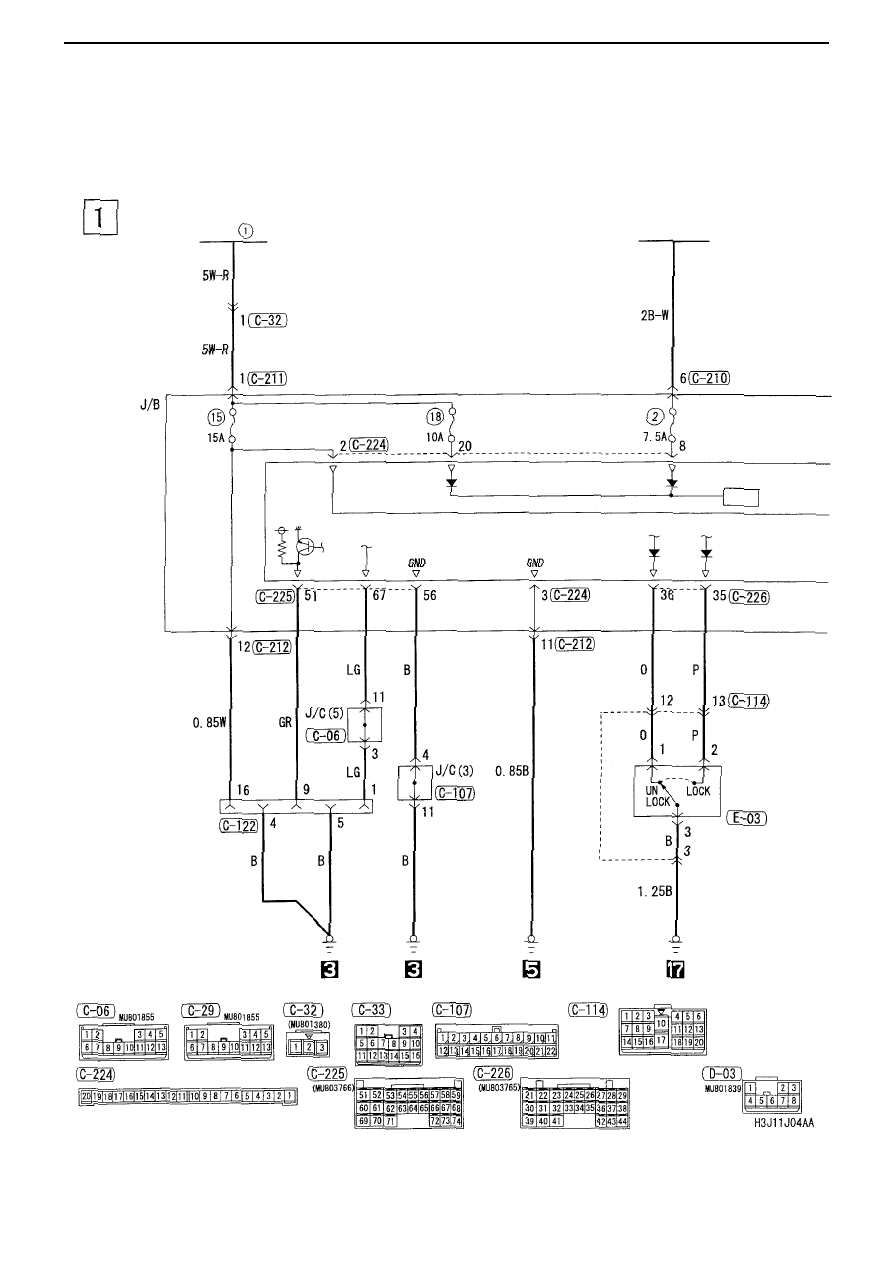

Central door locking <vehicle not fitted with keyless entry>

M3030004700400

Fusible
link

Ignition switch
(IG1)

Door lock
actuator
(front: RH)

Diagnostic
connector

J/B side connector

Power

supply

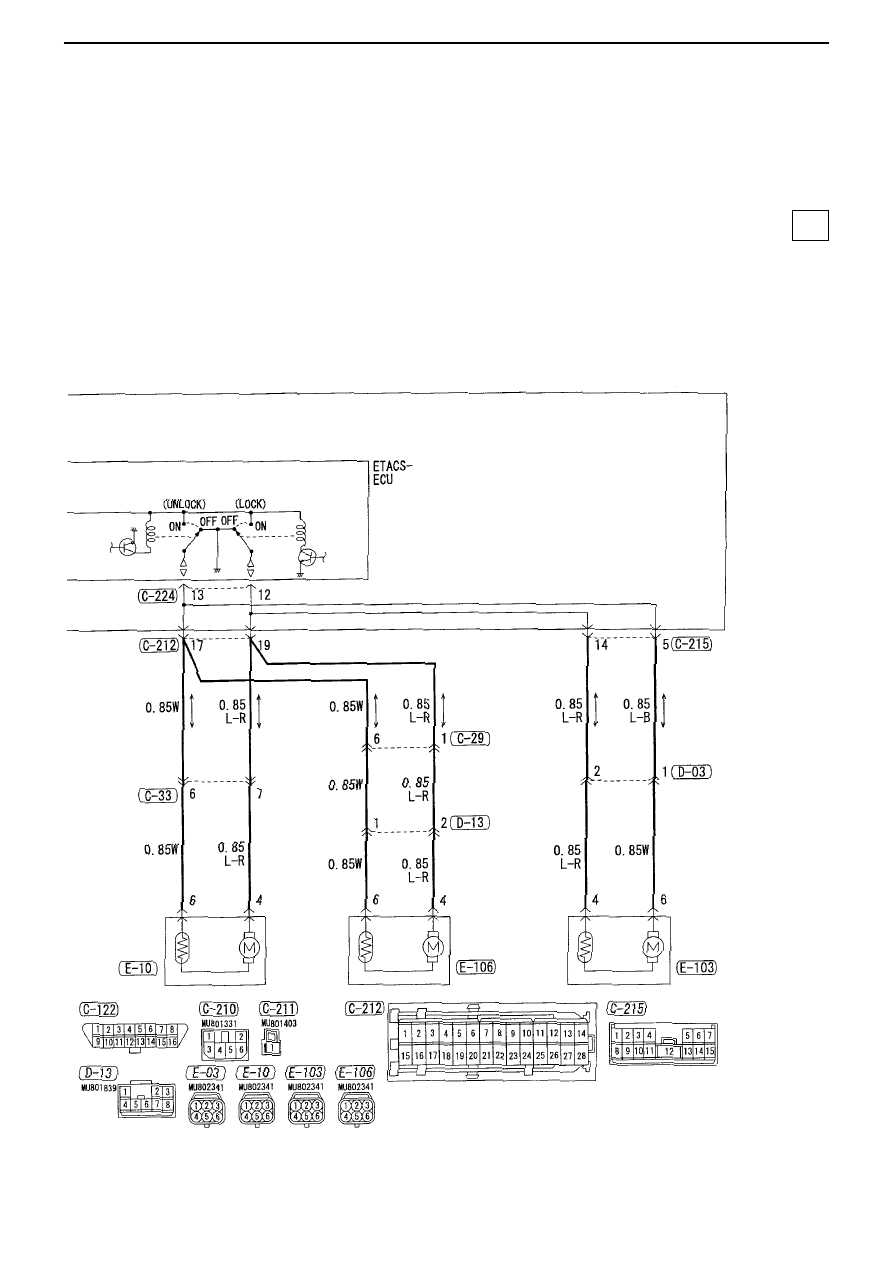

CIRCUIT DIAGRAMS - DOOR OPENING/CLOSING CONTROL

3-79

Door lock
actuator
(front: LH)

Door lock
actuator
(rear: LH)

Door lock
actuator
(rear: RH)

2

CIRCUIT DIAGRAMS - DOOR OPENING/CLOSING CONTROL

3-80

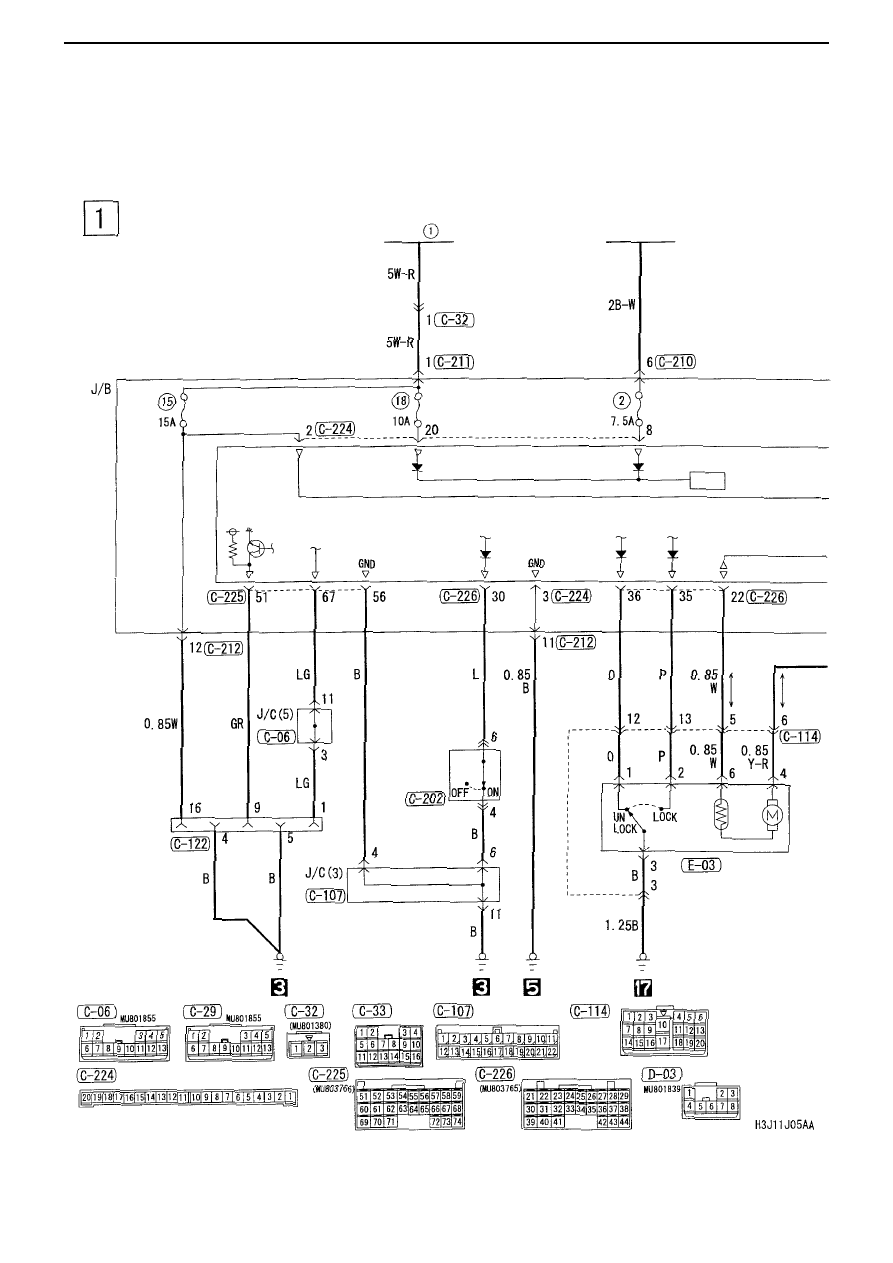

Central door locking <vehicle fitted with keyless entry>

M3030004700411

Fusible
link

Ignition
switch (IG1)

Key reminder
switch (no
key: ON)

Diagnostic
connector

Door lock
actuator
(front: RH)

J/B side connector

Power

supply
