SMART WIRING SYSTEM (SWS)

54B

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-1

CHASSIS

ELECTRICAL

CONTENTS

54A-2

CHASSIS

ELECTRICAL

CONTENTS

BATTERY

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATION

4

. . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

4

. . . . . . . . . . . . . . . . . . . . . .

Fluid Level and Specific Gravity Check

4

. . . . . . . .

Charging

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Battery Testing Procedure

5

. . . . . . . . . . . . . . . . . . .

IGNITION SWITCH AND IMMOBILIZER

SYSTEM

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOLS

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING

6

. . . . . . . . . . . . . . . . . . . . . . . .

IMMOBILIZER-ECU CHECK

10

. . . . . . . . . . . . . . . . .

IGNITION SWITCH

11

. . . . . . . . . . . . . . . . . . . . . . . . . .

COMBINATION METER

14

. . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

14

. . . . . . . . . . . . . . . . .

SEALANT

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOLS

15

. . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING

15

. . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

19

. . . . . . . . . . . . . . . . . . . . .

Speedometer Check

19

. . . . . . . . . . . . . . . . . . . . . .

Tachometer Check

20

. . . . . . . . . . . . . . . . . . . . . . . .

Fuel Gauge Unit Check

20

. . . . . . . . . . . . . . . . . . . .

Engine Coolant Temperature Gauge

Unit Check

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COMBINATION METER

22

. . . . . . . . . . . . . . . . . . . . .

HEADLAMP ASSEMBLY

24

. . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

24

. . . . . . . . . . . . . . . . .

TROUBLESHOOTING

24

. . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

24

. . . . . . . . . . . . . . . . . . . . .

Headlamp Aiming

24

. . . . . . . . . . . . . . . . . . . . . . . . .

Headlamp Intensity Measurement

28

. . . . . . . . . . .

Headlamp Bulb (low beam) Replacement

28

. . . .

Headlamp Bulb (high beam) Replacement

29

. . .

Position Lamp Bulb Replacement

29

. . . . . . . . . . .

Front Turn Signal Lamp Bulb Replacement

29

. . .

Headlamp Auto Cut Adjustment Procedure

29

. . .

Headlamp Auto Cut Function Check

29

. . . . . . . . .

HEADLAMP ASSEMBLY

30

. . . . . . . . . . . . . . . . . . . .

CONTINUED ON NEXT PAGE

54A-3

SIDE TURN-SIGNAL LAMP

31

. . . . . . . . . . . .

SPECIAL TOOL

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

SIDE TURN-SIGNAL LAMP

31

. . . . . . . . . . . . . . . . . .

ROOM LAMP

31

. . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING

31

. . . . . . . . . . . . . . . . . . . . . . .

REAR COMBINATION LAMP

32

. . . . . . . . . . .

SPECIAL TOOL

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING

32

. . . . . . . . . . . . . . . . . . . . . . .

REAR COMBINATION LAMP

32

. . . . . . . . . . . . . . . .

HIGH-MOUNTED STOP LAMP

34

. . . . . . . . .

ON-VEHICLE SERVICE

34

. . . . . . . . . . . . . . . . . . . . . .

High-mounted Stop Lamp Bulb Replacement

34

.

HIGH-MOUNTED STOP LAMP

34

. . . . . . . . . . . . . . . .

LICENCE PLATE LAMP

35

. . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

35

. . . . . . . . . . . . . . . . . . . . .

License Plate Lamp Replacement

35

. . . . . . . . . . .

LICENCE PLATE LAMP

35

. . . . . . . . . . . . . . . . . . . . .

HAZARD WARNING LAMP SWITCH

36

. . . .

SPECIAL TOOL

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

HAZARD WARNING LAMP SWITCH

36

. . . . . . . . .

HORN

37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CIGARETTE LIGHTER

37

. . . . . . . . . . . . . . . . .

COLUMN SWITCH

38

. . . . . . . . . . . . . . . . . . . .

SPECIAL TOOL

38

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

COLUMN SWITCH

38

. . . . . . . . . . . . . . . . . . . . . . . . . .

CLOCK

40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIAL TOOL

40

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

CLOCK

40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

POLE ANTENNA

41

. . . . . . . . . . . . . . . . . . . . . .

ROOF ANTENNA

42

. . . . . . . . . . . . . . . . . . . . . .

DEFOGGER

42

. . . . . . . . . . . . . . . . . . . . . . . . . . .

TROUBLESHOOTING

42

. . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

43

. . . . . . . . . . . . . . . . . . . . .

Printed Heater Check

43

. . . . . . . . . . . . . . . . . . . . . .

Defogger Relay Continuity Check

43

. . . . . . . . . . .

DEFOGGER SWITCH

43

. . . . . . . . . . . . . . . . . . . . . . .

CHASSIS ELECTRICAL -

Battery

CHASSIS ELECTRICAL -

Battery

54A-4

BATTERY

SERVICE SPECIFICATION

Item

Specification

Specific gravity of the battery fluid

1.220 - 1.290 [20_C]

ON-VEHICLE SERVICE

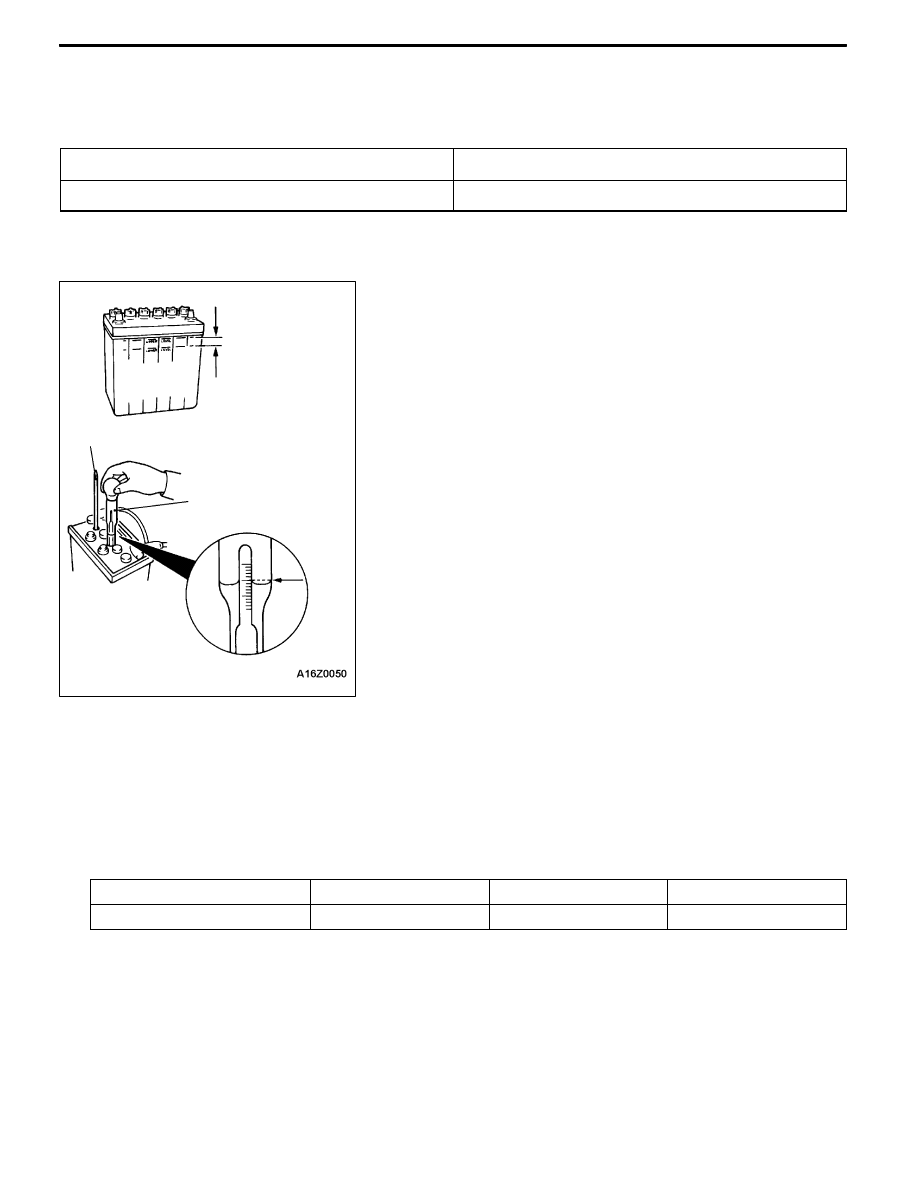

FLUID LEVEL AND SPECIFIC GRAVITY CHECK

1. Inspect whether or not the battery fluid is between the

UPPER LEVEL and LOWER LEVEL marks.
Caution

(1) If the battery fluid is below the LOWER LEVEL,

the battery could explode in using.

(2) If the battery fluid is over the UPPER LEVEL,

leakage could result.

2. Use a hydrometer and thermometer to check the specific

gravity of the battery fluid.
Standard value: 1.220 - 1.290 [20_C]
The specific gravity of the battery fluid varies with the

temperature, so use the following formula to calculate

the specific gravity for 20_C. Use the calculated value

to determine whether or not the specific gravity is

satisfactory.
D20 = (t - 20) × 0.0007 + Dt
D20: Specific gravity of the battery fluid calculated

for 20_C.

Dt: Actually measured specific gravity
t: Actually measured temperature

CHARGING

1. Remove the battery from the vehicle.

2. The normal charging current is a value in amperes which is 1/10th of the battery capacity. If the

battery needs to be charged rapidly because of reasons such as time limitations, the maximum charging

current for rapid charging is the battery capacity expressed as an ampere value.

Battery type

Capacity (5-hour rate)

Normal charging current

Rapid charging current

44B20

34 A

3.4 A

34 A

3. Determine when charging is finished.

D

When the specific gravity of the battery electrolyte is constantly within 1.250 - 1.290 for a

continuous period of one hour or more

D

When the voltage per cell during charging is 2.5 - 2.8 V constantly for a continuous period

of one hour or more

Thermometer

Hydrometer

Good
