SRS -

Air Bag Module and Seat Belt Pre-tensioner

Disposal Procedures

52B-69

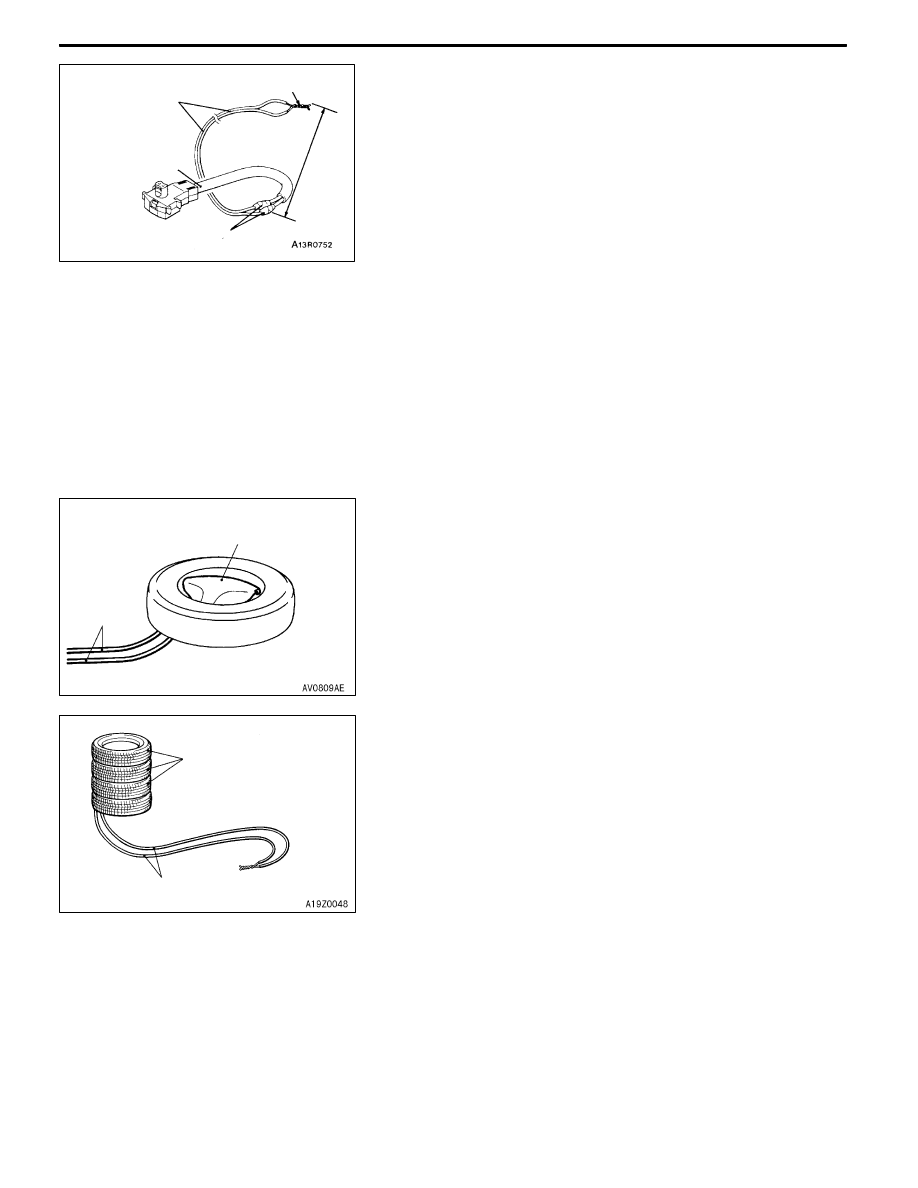

(2) Connect deployment harnesses longer than 6 m to

each SRS air bag adapter harness and insulate the

connections with plastic tape.

Also, connect the deployment harness in the other

ends to connect (short-circuit). This prevents the

driver’s air bag module from accidental deployment

caused by static and etc.

(3) Touch the vehicle’s body with bare hands to discharge

static in you.
Caution

Never fail to do Step (3) in order to prevent

accidental deployment caused by static.

(4) Install a nut to the bolt behind the driver’s air bag

module and tie thick wire there for securing.

(5) Route the deployment harnesses connected to the

driver’s air bag module beneath an old tyre and wheel

assembly. Then, using the wire tied to the bolt, secure

the driver’s air bag module to the tyre and wheel

assembly with the deployment surface facing up.

(6) Place three old tyres without wheels on the tyre

secured with the driver’s air bag module.

SRS air bag

adapter harness

MR203491 or

MB628919

Deployment

harness

Short-circuited

6 m or longer

Insulation tape

Driver’s air bag module

Deployment

harnesses

Tyres without wheels

Deployment harnesses

SRS -

Air Bag Module and Seat Belt Pre-tensioner

Disposal Procedures

52B-70

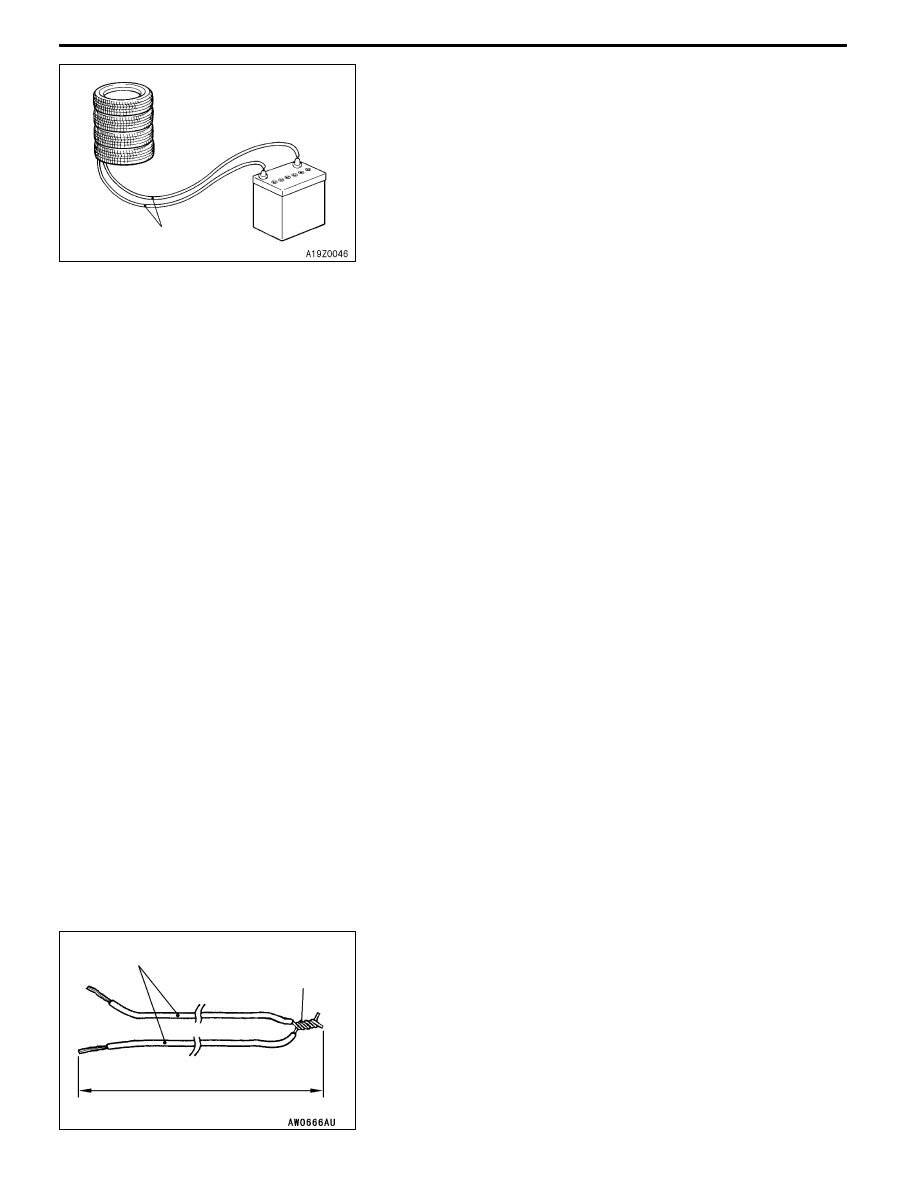

(7) Separate the deployment harnesses as far from the

driver’s side air bag module as possible and connect

to the terminals of the battery removed from the

vehicle. Then deploy.
Caution

1) Before the deployment, see that no one is near

around the driver’s air bag module.

2) The deployment makes the inflator of the

driver’s air bag very hot. Before handling the

inflator, wait more than 30 minutes for cooling.

3) If the driver’s air bag module fails to deploy

although the procedure is respected, do not go

near

the

module.

Contact

your

local

distributor.

(8) Discard the deployed air bag module as specified

in Deployed Air Bag Module Disposal Procedures.

(Refer to P.52B-75.)

Driver’s side air bag module

<RS-II: steering wheel and air bag module incorporate

type>
(1) Remove the steering wheel-air bag module assembly

from the vehicle. (Refer to P.52B-52.)
Caution

Once disconnected, both electrodes of the driver’s

air bag module connector short automatically to

prevent accidental deployment caused by static

etc. Still, in consideration of the accidental

deployment, store the air bag module on flat place

with deployment surface facing up. Also, do not

put anything on it.

(2) Prepare two deployment harnesses longer than 6 m

for deployment and connect the terminals in one end

to short-circuit. This is to prevent accidental

deployment caused by static etc.

(3) Touch the vehicle’s body with bare hands to discharge

static in you.
Caution

Never fail to do Step (3) in order to prevent

accidental deployment caused by static.

Deployment harnesses

Shorted

Deployment harnesses

6 m or longer

SRS -

Air Bag Module and Seat Belt Pre-tensioner

Disposal Procedures

52B-71

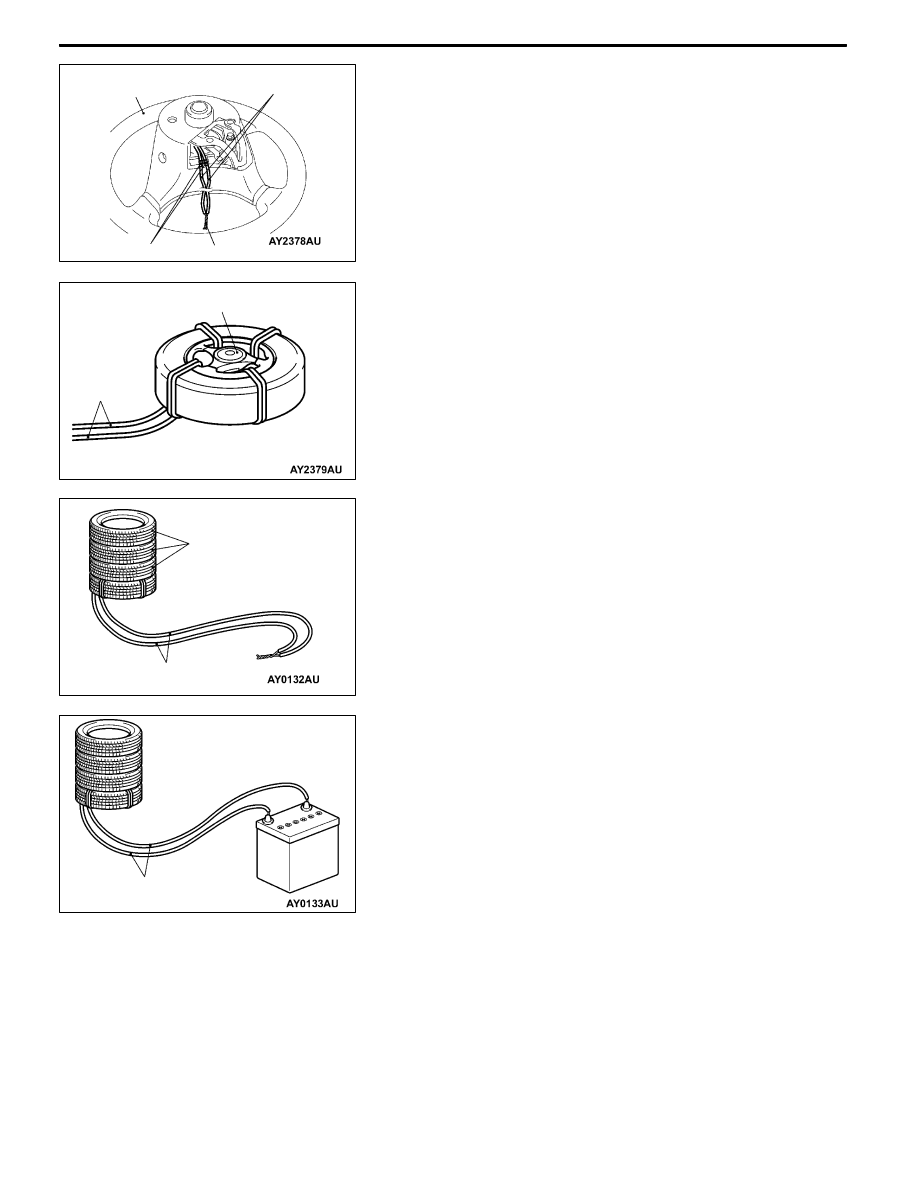

(4) Release the secured connector of the steering

wheel-driver’s air bag module assembly to cut off

the connector from the harness with a nipper and

etc. Connect deployment harnesses to each of two

separated harnesses and cover the area with

insulation tape.

(5) Use a rope to tie the steering wheel-driver’s air bag

module assembly to secure old tyres with wheels.

(6) Route the deployment harness connected to driver’s

air bag module beneath old tyres with wheels. Then,

secure the steering wheel-driver’s air bag module

assembly with the deployment surface facing up.

(7) Place three old tyres without wheels on the tyre

secured with the driver’s air bag module.

(8) Separate the deployment harnesses as far from the

driver’s side air bag module as possible and connect

to the terminals of the battery removed from the

vehicle. Then deploy.
Caution

1) Before the deployment, see that no one is near

around the driver’s air bag module.

2) The deployment makes the inflator of the

driver’s air bag very hot. Before handling the

inflator, wait more than 30 minutes for cooling.

3) If the driver’s air bag module fails to deploy

although the procedure is respected, do not go

near

the

module.

Contact

your

local

distributor.

(9) Discard the deployed air bag module as specified

in Deployed Air Bag Module Disposal Procedures.

(Refer to P.52B-75.)

Deployment

harness

Short-circuited area

Steering wheel-driver’s air bag

module assembly

Insulation tape

Steering wheel-driver’s air bag module assembly

Deployment

harness

Tyres without wheels

Deployment harnesses

Deployment harnesses

SRS -

Air Bag Module and Seat Belt Pre-tensioner

Disposal Procedures

52B-72

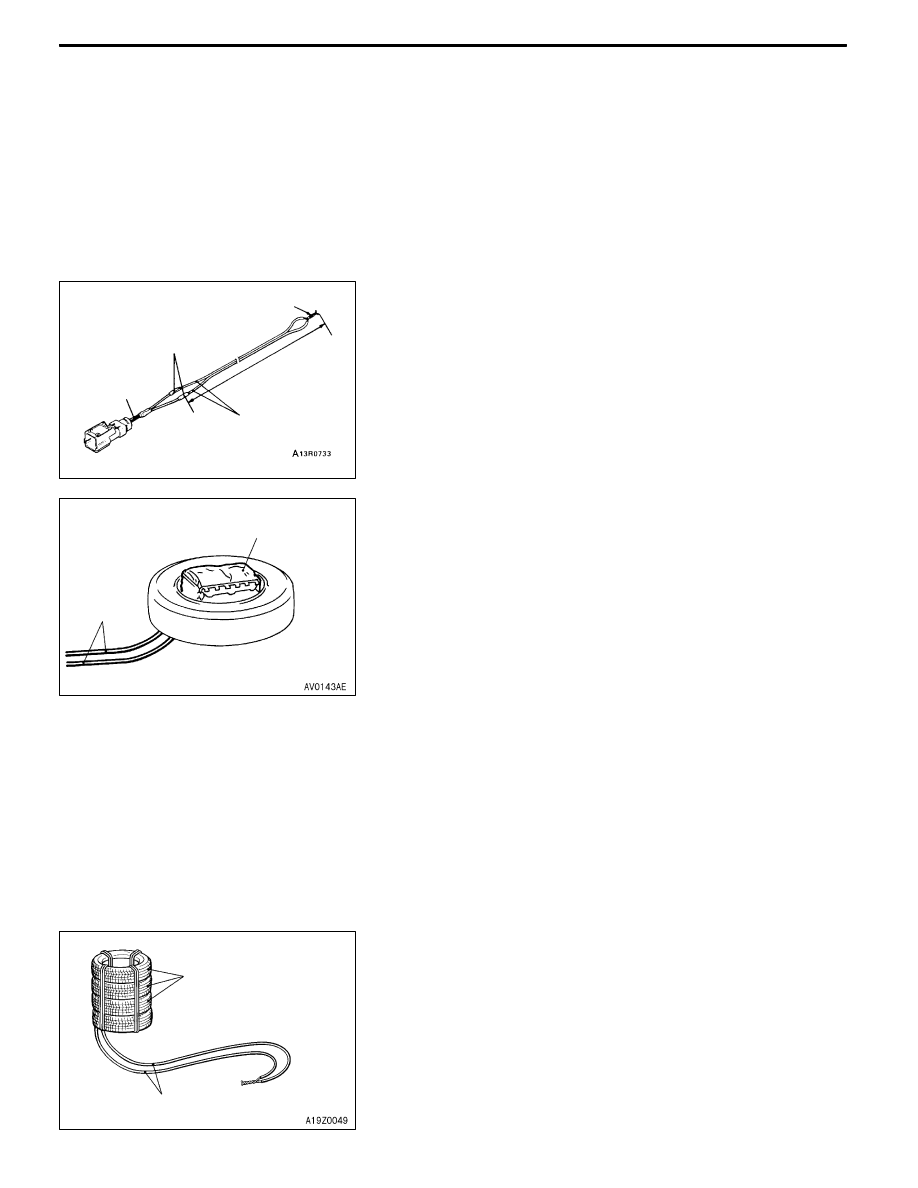

Front passenger’s air bag module
(1) Remove the front passenger’s air bag module from

the vehicle. (Refer to P.52B-52.)
Caution

Once disconnected, both electrodes of the front

passenger’s air bag module connector short

automatically to prevent accidental deployment

caused by static etc. Still, in consideration of the

accidental deployment, store the air bag module

on flat place with deployment surface facing up.

Also, do not put anything on it.

(2) Connect deployment harness 6 m or longer with the

SRS air bag adapter harness respectively. Insulate

the connection with tape.

Also, connect the other ends of the deployment

harness each other to short, thereby preventing the

front passenger’s air bag from accidental deployment

caused by static etc.

(3) Route the SRS air bag adapter harness with the

deployment harnesses beneath an old tyre and wheel

assembly. Then, connect the harnesses to the front

passenger’s air bag module.

(4) Route a thick wire through the holes in the front

passenger’s air bag module bracket. With the

deployment surface facing up, secure the front

passenger’s air bag module to the old tyre and wheel

assembly.
Caution

1) The adapter harness below the wheel should

be loose. If it is too tight, the reaction when the

air bag deploys could damage the adapter

harness.

2) Place the connector of the SRS air bag adapter

harness so that it is not clamped by the tyre at

deployment.

(5) Put three old tyres without wheels on the tyre secured

to the front passenger’s air bag module. Secure all

the tyres with ropes (4 locations).
NOTE

The tyres must be bound because the passenger’s

air bag inflates more than the driver’s air bag.

SRS air bag

adapter

harness

MR686560

Shorted

6 m long

or more

Insulation tape

Deployment

harnesses

Front passenger’s air bag module

Deployment

harnesses

Tyres without wheels

Deployment harnesses
