SRS - Seat Belt with Pre-tensioner

52B-61

SEAT BELT WITH PRE-TENSIONER

Caution:

1. Wait for at least 60 seconds after

disconnecting the negative (-) terminal of

the battery before starting any operation.The

removed negative (-) terminal must be

protected by wrapping the tape. (Refer to

P.52B-3.)

2. Never disassemble or repair the seat belt

with pre-tensioner. Replace the part with a

new one when it malfunctions.

3. Take an extra care to deal with the seat belt

with pre-tensioner by avoiding dropping or

wetting it with water or oil. If any dent, crack,

or deformation is found, be sure to replace

the seat belt with pre-tensioner with a new

part.

4. Do not place a heavy object on top of the

seat belt pre-tensioner.

5. Never keep the seat belt with pre-tensioner

in a place where the temperature can exceed

over 90_C.

6. Replace the seat belt with pre-tensioner with

a new one after operating the seat belt

pre-tensioner.

7. Wear gloves or protective glasses when

handling the seat belt with pre-tensioner

after operation.

8. If the seat belt with pre-tensioner before

operation needs to be discarded, be sure

to do so after operating the seat belt

pre-tensioner. (Refer to P.52B-64.)

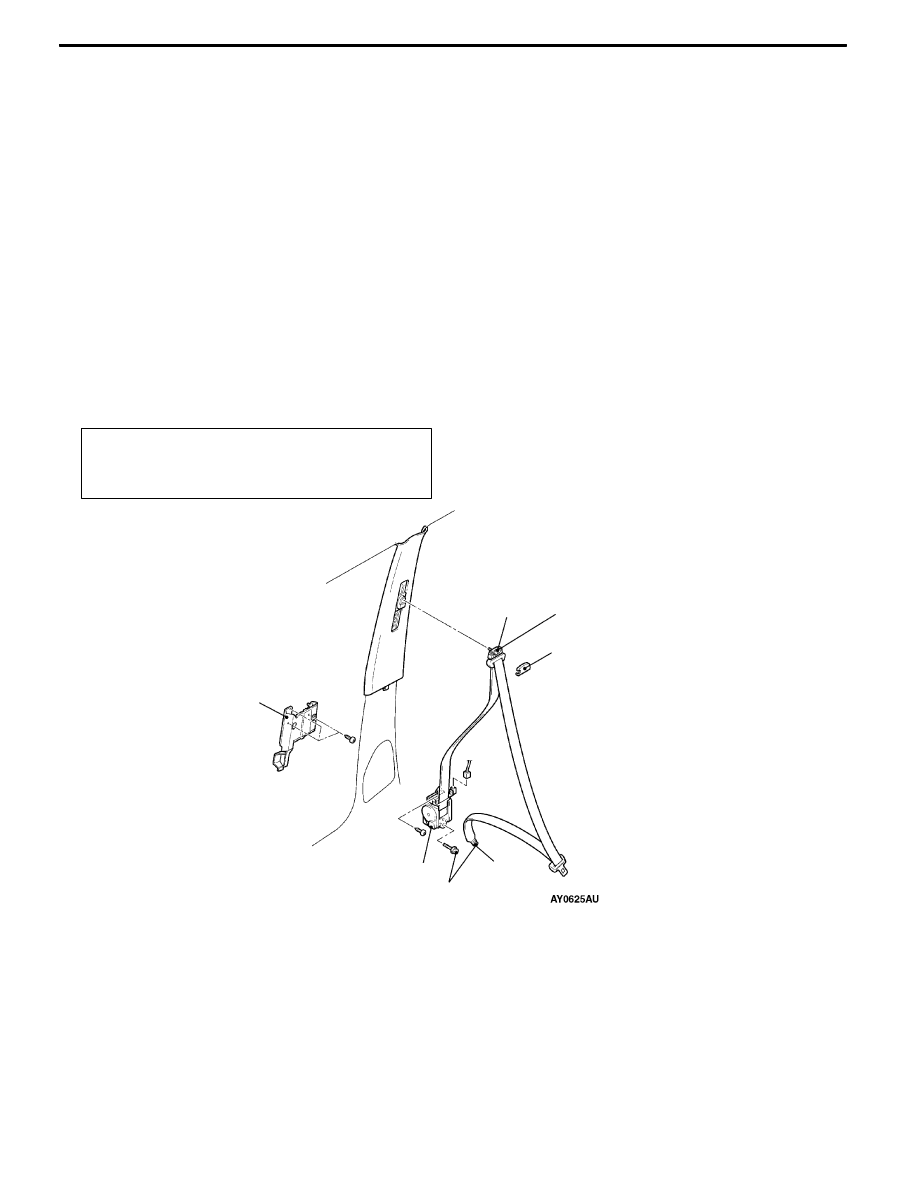

REMOVAL AND INSTALLATION

Pre-removal operation

D

Turn the ignition key to the LOCK(OFF) position.

D

Disconnect the negative (-) terminal of the battery.

1

4

3

2

44 ± 10 NSm

44 ± 10 NSm

5

Removal steps

1. Sash cover guide

2. Seat belt lower anchor bolt

3. Bracket

4. Seat belt shoulder anchor bolt

D

Center pillar lower trim

(Refer to GROUP 52A - Trim.)

5. Seat belt pre-tensioner

Installation steps

"

AA

D

Pre-installation inspection

5. Seat belt pre-tensioner

4. Seat belt shoulder anchor bolt

3. Bracket

2. Seat belt lower anchor bolt

D

Center pillar lower trim

(Refer to GROUP 52A - Trim.)

1. Sash cover guide

D

Negative (-) terminal of the battery

connection

"

BA

D

Post-installation inspection

SRS - Seat Belt with Pre-tensioner

52B-62

INSTALLATION SERVICE POINTS

"

AA PRE-INSTALLATION INSPECTION

1. Pre-installation inspection must be carried out even when

installing a new seat belt with pre-tensioner. (Refer to

Inspections.)
Caution

If the seat belt with pre-tensioner is discarded, discard

it after operating the seat belt pre-tensioner according

to the specified procedure. (Refer to P.52B-64.)

2. Connect the negative (-) terminal of the battery.

3. Connect the MUT-II to the diagnosis connector (16 pin).

Caution

Connection and disconnection of the MUT-II must be

carried out after turning the ignition switch to the

LOCK (OFF) position.

4. Turn the ignition switch to ON position.

5. Check that there is no abnormality except for open circuit

in the seat belt pre-tensioner after reading diagnostic

codes.

6. Turn the ignition key to LOCK (OFF) position.

7. Release the negative (-) terminal cable of the battery

and wrap a tape around it for insulation.
Caution

Wait for at least 60 seconds after disconnecting the

negative (-) battery cable before starting any

operation. (Refer to P.52B-3.)

"

BA POST-INSTALLATION INSPECTION

1. Turn the ignition switch to the ON position.

2. Check that the SRS warning lamp illuminates for 6 to

8 seconds and goes out.

3. Carry out troubleshooting if the lamp does not go out.

(Refer to P.52B-6.)

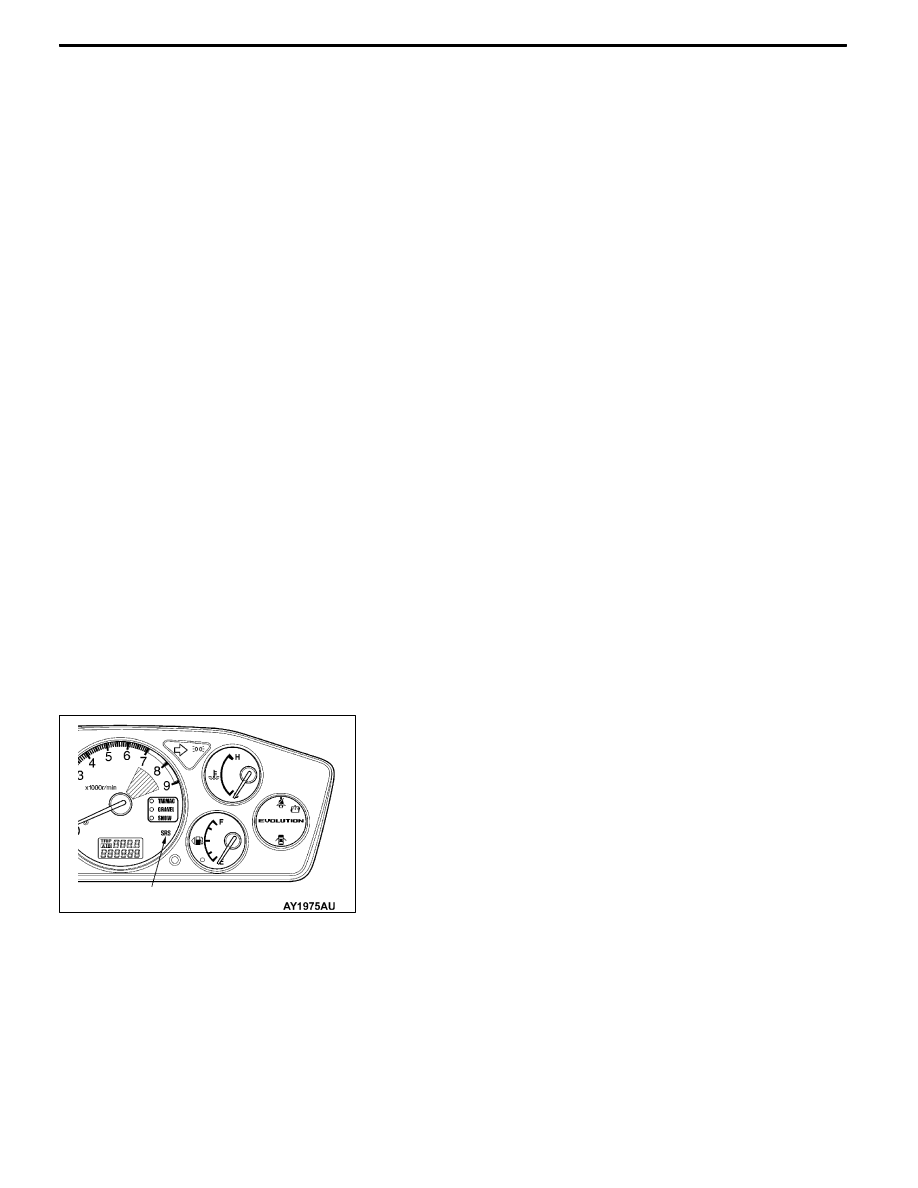

SRS warning lamp

SRS - Seat belt with Pre-tensioner

52B-63

INSPECTION

SEAT BELT PRE-TENSIONER
If any faulty is discovered by the following inspections, replace

the seat belt with pre-tensioner with a new one.

Discard the old parts according to the specified procedure

after operating the seat belt pre-tensioner.(Refer to P.52B-64.)
Caution

Do not measure the circuit resistance of the seat belt

pre-tensioner even if it is done with a specified tester.

If a tester is used to measure the circuit resistance, squib

charged with current or erroneous activation by static may

cause critical damage.
1. Seat belt pre-tensioner for dent, crack, or deformation

2. Harness or connector for damage and terminal for

deformation

SRS -

Air Bag Module and Seat Belt Pre-tensioner

Disposal Procedures

52B-64

AIR BAG MODULE AND SEAT BELT PRE-TENSIONER DISPOSAL

PROCEDURES

Carry out the following procedure of air bag

deployment and seat belt pre-tensioner operation

before disposing the air bag module and seat belt

with pre-tensioner or the vehicle with SRS air bag

and seat belt with pre-tensioner.

DISPOSAL OF AIR BAG MODULE BEFORE

DEPLOYMENT

OR

SEAT

BELT

WITH

PRE-TENSIONER BEFORE OPERATION

Caution

1. Carry out deployment of all the air bag modules and

operation of all seat belt pre-tensioners before

disposing the vehicle with SRS air bag and seat belt

with pre-tensioner inside the vehicle.

2. Carry out deployment of the used air bag or operation

of the used seat belt pre-tensioner outside the vehicle

when replacing the air bag module or the seat belt with

pre-tensioner.

3. Carry out deployment of air bag or operation of seat

belt pre-tensioner in a well ventilated place since a lot

of smoke is generated .Do not carry out operation near

a smoke detector.

4. Avoid carrying out operation in a residential area as

much as possible and give a warning when any person

is near by since air bag deployment or seat belt

pre-tensioner operation causes loud operation sound.

5. Prepare ear plugs for those are engaged in air bag

deployment or seat belt pre-tensioner operation or for

those who are near by.

DEPLOYMENT OR OPERATION INSIDE THE VEHICLE
1. Move the vehicle to flat and isolated spot.

2. Disconnect the negative (–) and positive (+) battery cables

from the battery terminals, and then remove the battery

from the vehicle.
Caution

Wait at least 60 seconds after the disconnection of the

battery cables before any further job. (Refer to

P.52B-3.)

3. Carry out deployment of the air bag module and operation

of the seat belt pre-tensioner according to the following

procedure.
