BODY -

Window Glass

42-17

REMOVAL SERVICE POINTS

A

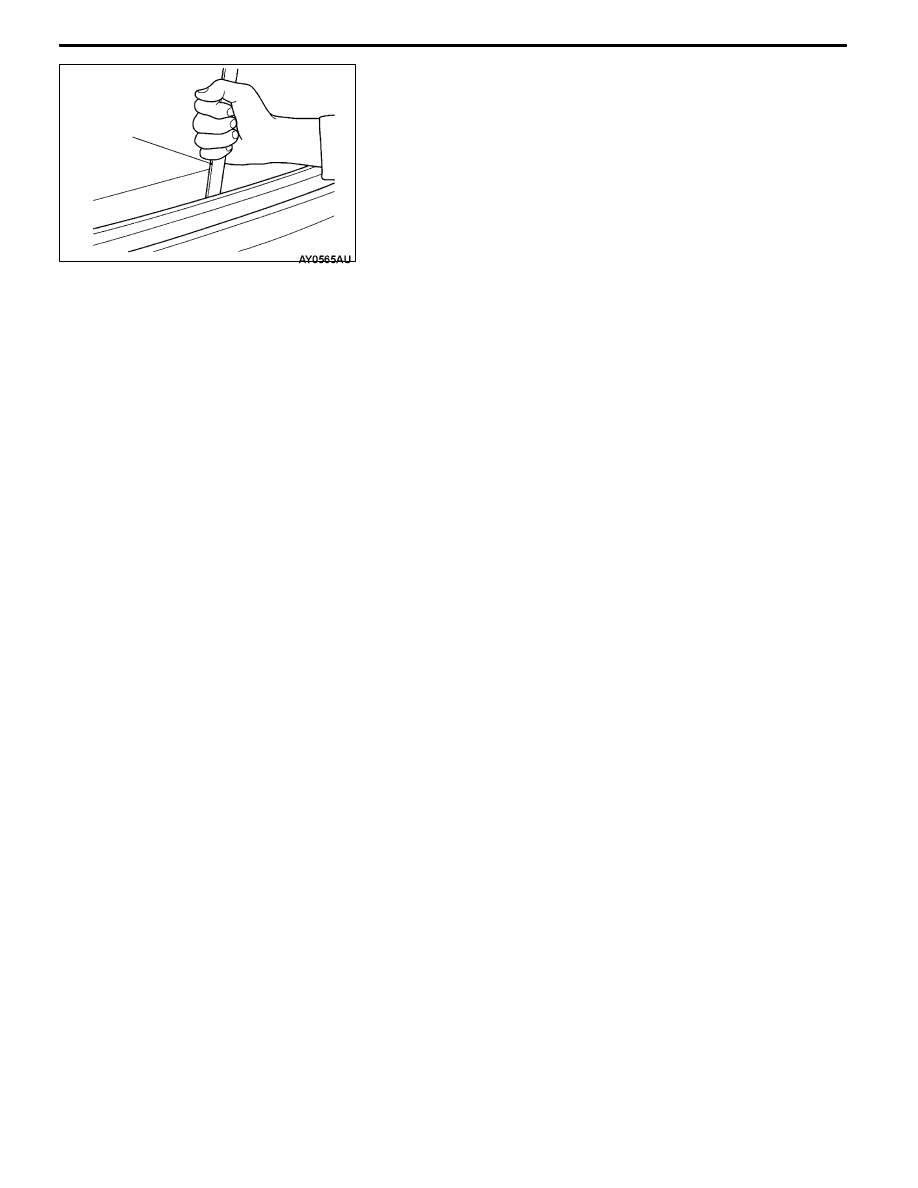

A" REAR WINDOW LOWER MOLDING REMOVAL

Pry the rear window lower molding off with the special tool.
Caution

Do not use a deformed molding.

A

B" REAR WINDOW GLASS REMOVAL

Remove the rear window glass in the same manner as for

the windshield. (Refer to P42-12.)

INSTALLATION SERVICE POINTS

"

AAGLASS STOPPER/WINDOW DAM/REAR WINDOW

UPPER MOLDING/REAR WINDOW GLASS

INSTALLATION

1. When replacing the rear window glass, first align it with

the body, and then matchmark them.

2. Use isopropyl alcohol to clean the inside edge of the

rear window glass and the body flange.

3. Use a primer dampened sponge to apply the primer to

the specified area around the rear window glass and

the body evenly.

4. After applying the primer, let it dry for at least 3 minutes.

Caution

(1) The primer strengthens the adhesive effect, so

that be sure to apply it. However, a too thick

application will weaken the adhesive effect.

(2) Never touch the primer-applied surface.

5. Position the glass stopper and the window dam in the

specified position, ensuring that there are no bends or

warpages inside the rear window glass.

MB990784

BODY -

Window Glass

42-18

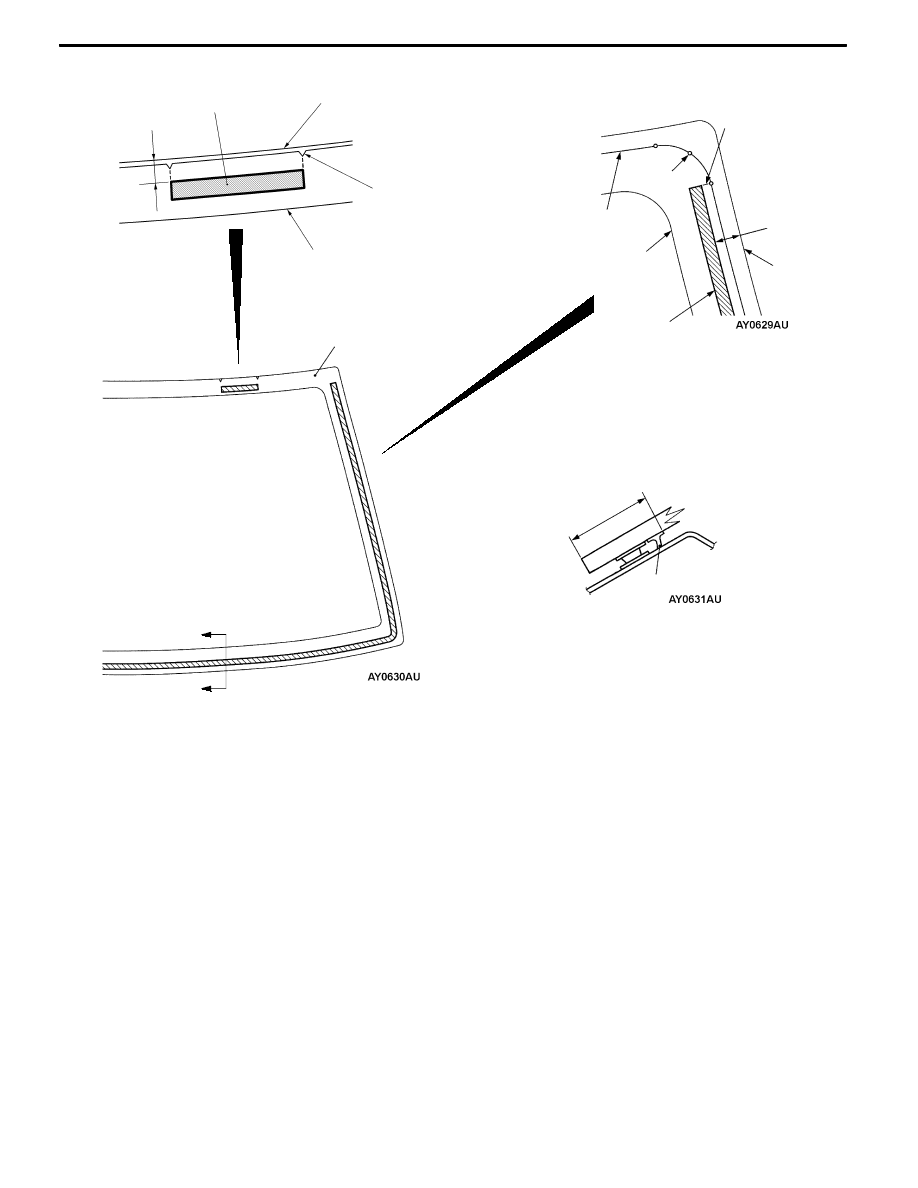

Glass end line

Glass stopper and window dam installation position

Ceramic line

Glass end

line

18 mm

Glass stopper

Window dam

19 mm

19 mm

Window dam

Ceramic line

Align the window

dam end with the

seal line mark.

Rear window glass

Align the glass

stopper end

with the ceramic

notch.

Section A-A

A

A

Seal line

Mark

6. Install the rear window upper molding.

7. Install the glass by the same procedure as for the

windshield. (Refer to P.42-14.)

"

BA REAR WINDOW LOWER MOLDING

INSTALLATION

Install the clip into the rear window lower molding, and then

install the rear window lower molding in the body.

BODY -

Doors

BODY -

Doors

42-19

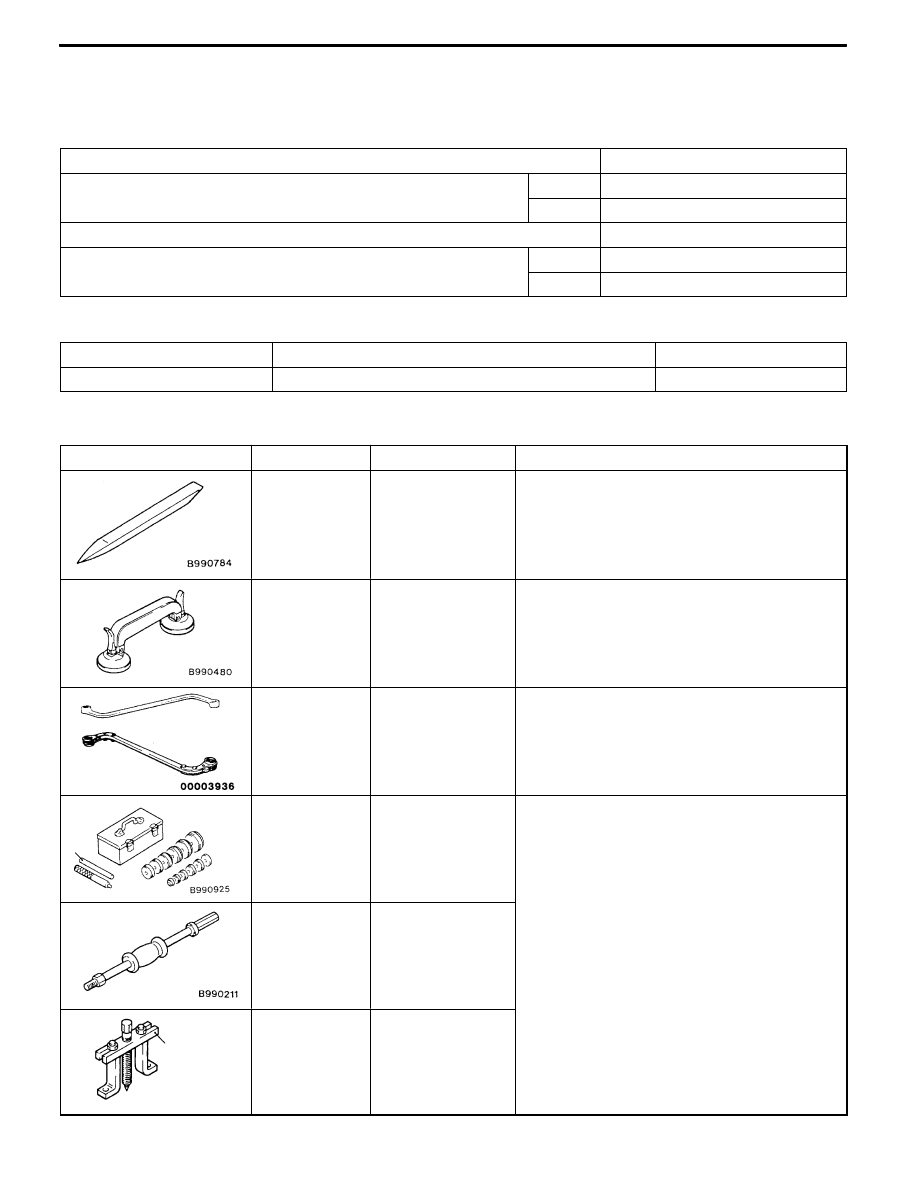

DOORS

SERVICE SPECIFICATIONS

Items

Standard value

Door outside handle play mm

Front

2.3 ± 2.1

p y

Rear

1.3 ± 1.7

Power window operating current (power supply 14.5 ± 0.5 V, 25_C) A

5 ± 1

Door inside handle play mm

Front

9.6 ± 9.2

p y

Rear

9.0 ± 9.2

ADHESIVE

Items

Specified sealant

Remark

Waterproof film

3M ATD Part No. 8625 or equivalent

Ribbon sealer

SPECIAL TOOLS

Tool

Number

Name

Use

MB990784

Ornament remover

Door trim removal

MB990480

Window glass

holder

Removal of power window regulator and motor

assembly

MB990900 or

MB991164

Door hinge

adjusting wrench

Adjustment of door fit

A

MB990925

A: MB990939

Bearing & oil seal

installer set

A: Brass bar

Adjustment of door striker

MB990211

Slide hammer

A

BB990241

MB990241
A: MB990243

Axle shaft puller
A: Body puller

BODY -

Doors

BODY -

Doors

42-20

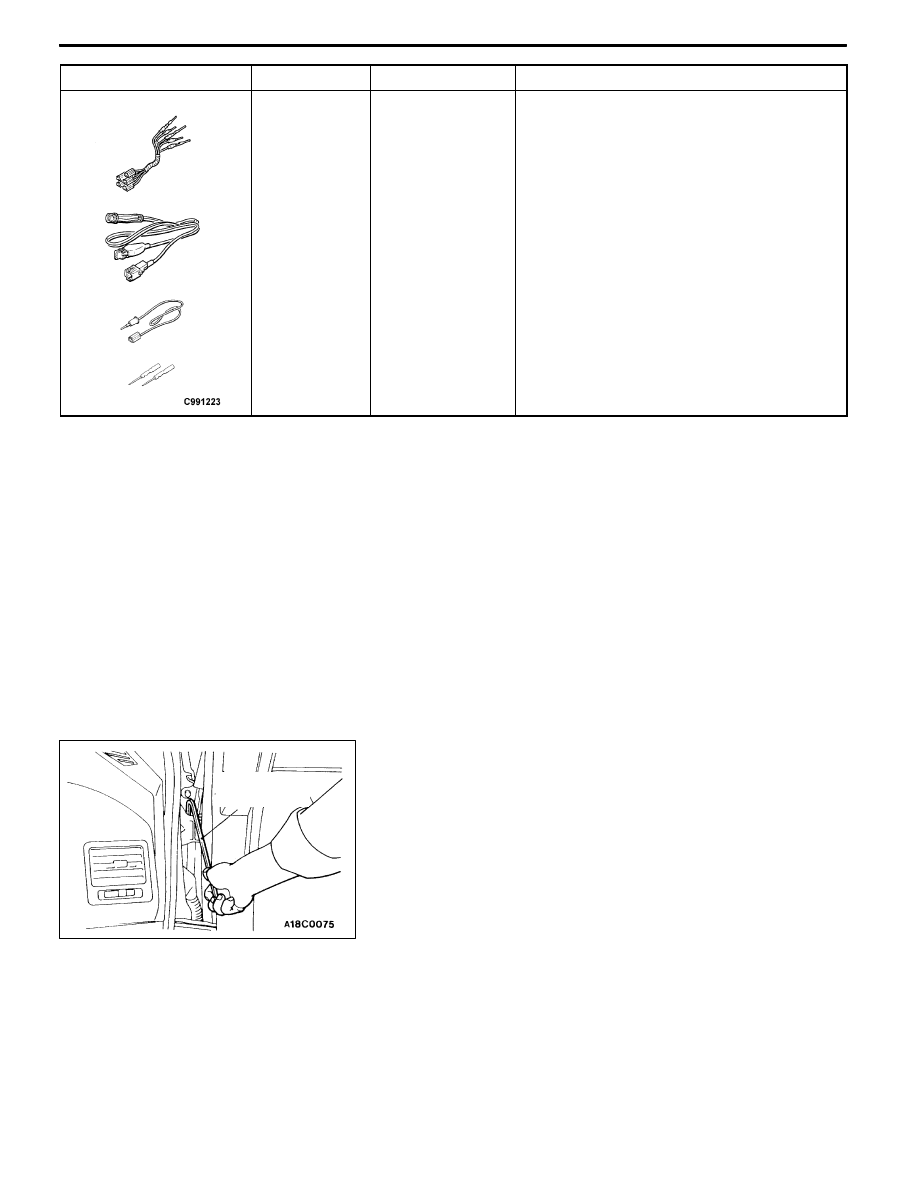

Tool

Use

Name

Number

A

B

C

D

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set
A: Test harness
B: LED harness
C: LED harness

adapter

D: Probe

Terminal voltage measurement
A: Connector pin contact pressure check
B: Power circuit check
C: Power circuit check
D: Commercial tester connection

TROUBLESHOOTING

DIAGNOSIS FUNCTION

The power window and central door locking is controlled by the Smart Wiring System (SWS). For

troubleshooting, refer to GROUP 54B - Troubleshooting.

ON-VEHICLE SERVICE

DOOR ADJUSTMENT

1. If the gap between the door and body is inconsistent,

paste protection tape at the fender around the hinge

attached portion and at the door edge, use the special

tool to loosen the bolt fixing the door hinge at the body

side, and move the door to adjust so that the gap around

the door becomes consistent.

2. If steps exist between the door and body, use the special

tool to loosen the bolt fixing the door hinge at the door

side, and move the door and adjust the alignment of

the door surface.
Caution

Do not apply torque above 98 NSm for the special

tool (MB991164).

MB990900 or

MB991164
