Window Glass

42-13

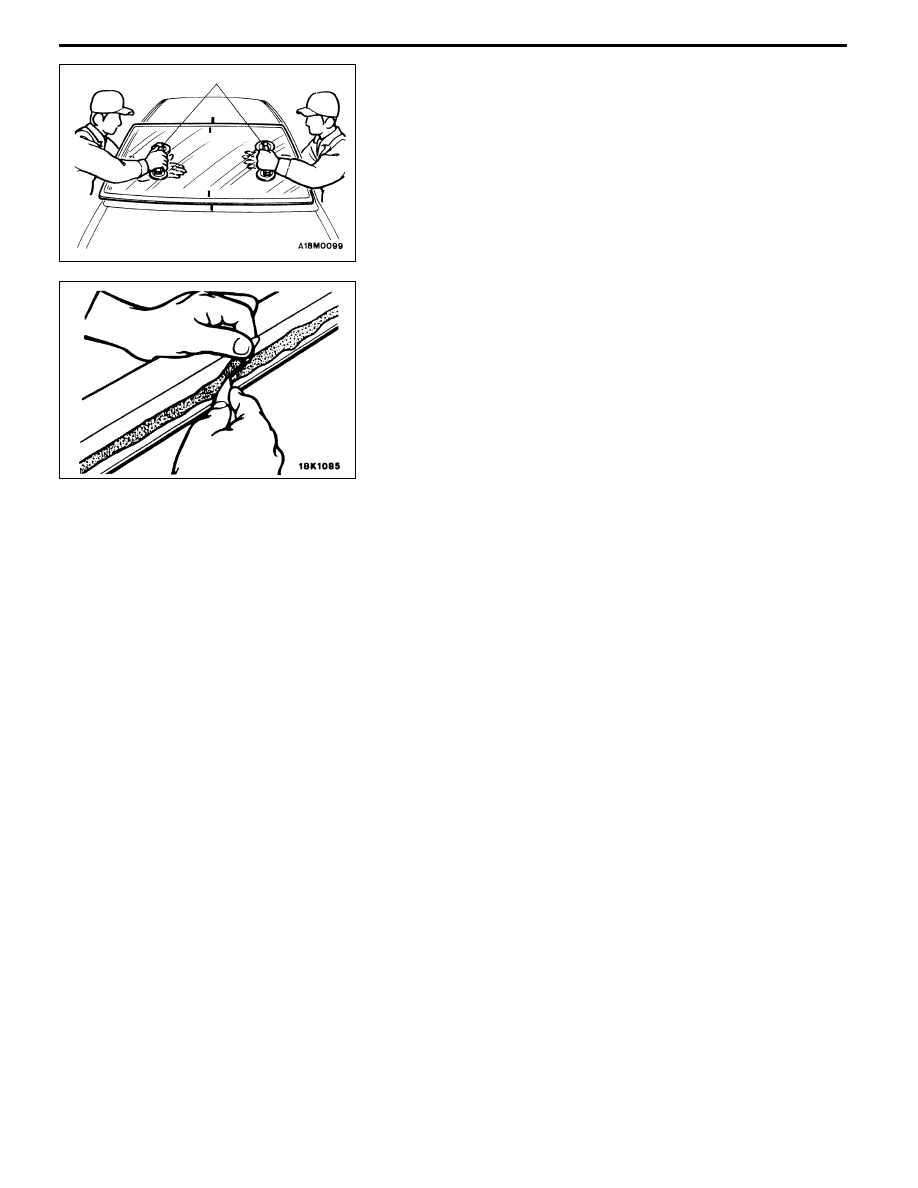

3. Make alignment marks on the windshield and body.

4. Use the special tool to remove the windshield.

5. Use a knife to cut away remaining adhesive to 2 mm

thick or less around the entire circumference of the body

flange.

6. Smooth the flange surface.

Caution

(1) Use care not to remove more adhesive than

necessary, or the adhesive could weaken.

(2) Be careful also not to damage the paintwork on

the body surface with the knife. If the paintwork

is damaged, repair the damaged area with repair

paint or anti-rust agent.

7. When reusing windshield, remove the remaining adhesive

on the windshield completely. Then, decrease the

windshield with isopropyl alcohol.

8. Decrease the body flange in the same way.

Caution

Before the next job, leave the decreased parts for

3 minutes or more to dry. Also, do not touch any

cleaned surface.

MB990480

BODY -

Window Glass

42-14

INSTALLATION SERVICE POINTS

"

AAWINDSHIELD SPACER/SPACER/GLASS

STOPPER/WINDOW DAM/WINDSHIELD

MOLDING/WINDSHIELD INSTALLATION

1. When replacing the windshield, first align it with the body,

and then matchmark them.

2. Use isopropyl alcohol to clean the inside edge of the

windshield and the body flange.

3. Use a primer dampened to apply to the specified area

around the windshield and the body evenly.

4. After applying the primer, let it dry for at least 3 minutes.

Caution

(1) The primer strengthens the adhesive effect, so

that be sure to apply it. However, an excessively

thick application will weaken the adhesive effect.

(2) Never touch the primer-applied surface.

5. Ensuring that there are no bends or warpages inside

the windshield, position the glass stopper and spacer

and windshield spacer on the specified position.

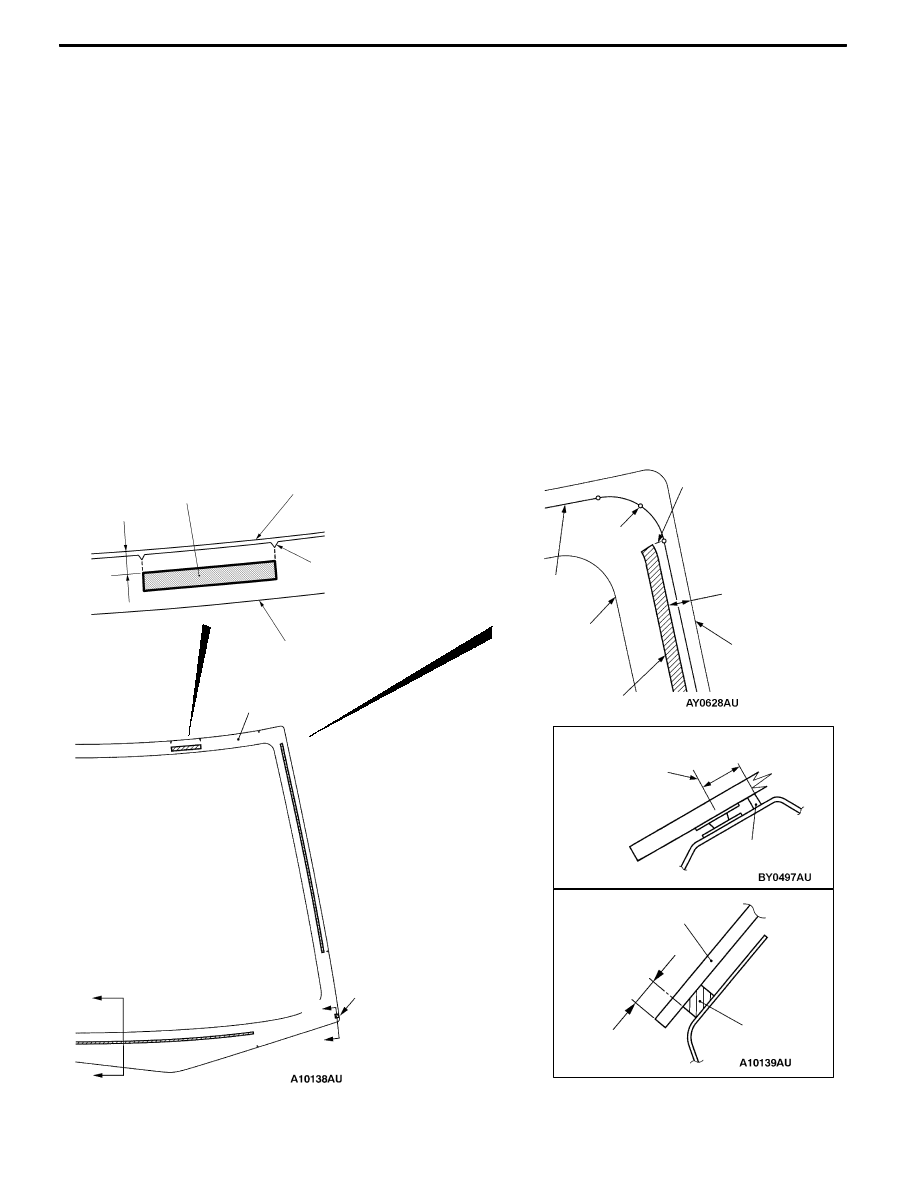

Glass end line

Glass stopper, Spacer, windshield spacer and window dam installation position

Ceramic line

Glass end

line

17.5 mm

Glass stopper

Window dam

13 mm

14 mm

Windshield

spacer

Ceramic line

Windshield

Align the glass stopper end

with the ceramic notch.

Section A-A

A

A

Seal line center

Seal line

Mark

Align the window

dam end with

the seal line

mark.

Section B-B

10 mm

Windshield

Spacer

B

B

Align the spacer end

with the glass end line.

BODY -

Window Glass

42-15

6. Install the windshield molding.

7. Within thirty minutes after the primer application, fill a

sealant gun with the adhesive, and then apply the

adhesive evenly around the windshield.

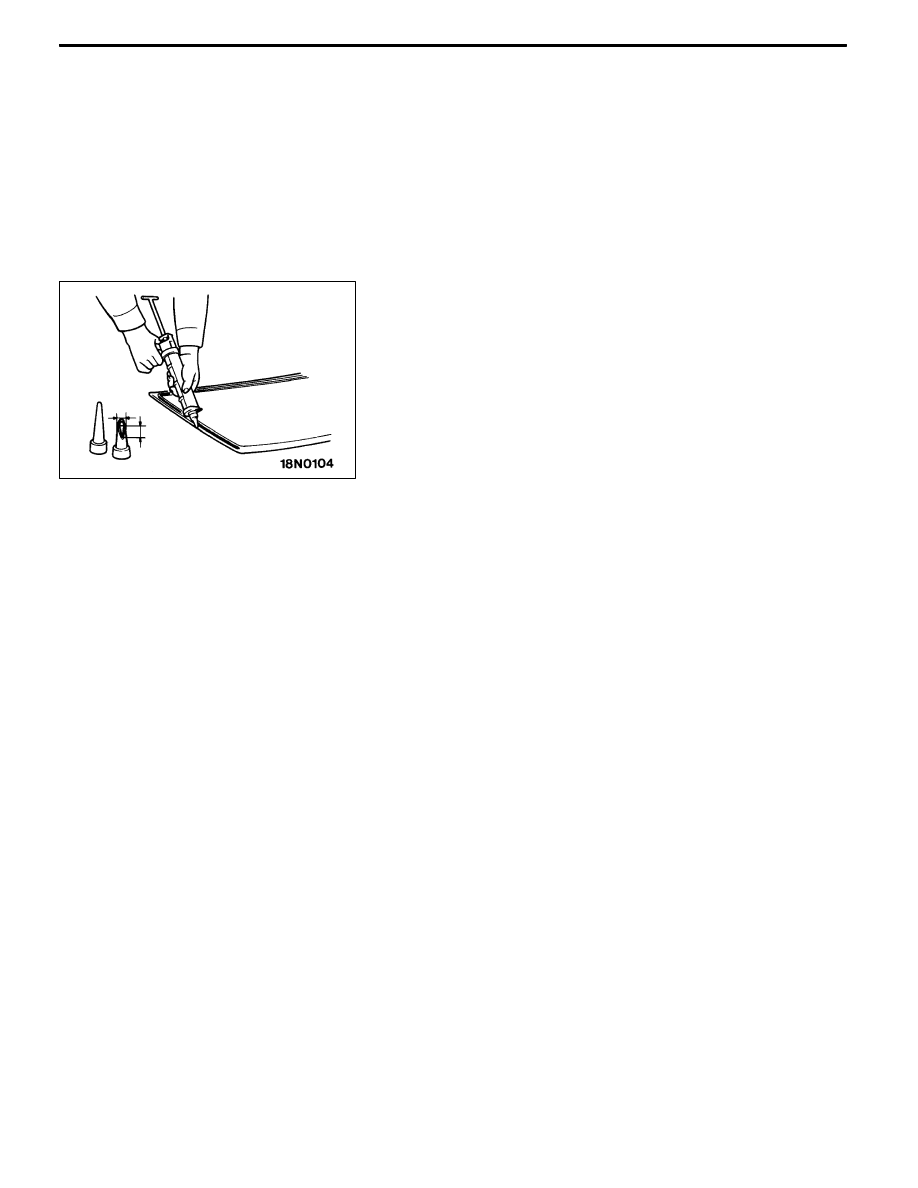

NOTE

Cut the tip of the sealant gun nozzle into a V shape

to simplify adhesive application.

8. After applying adhesive, align the mating marks on the

windshield and the body, and then lightly press the

windshield evenly so that it adheres completely.

9. After removing any adhesive that is sticking out or adhering

to the windshield or body with spatula, etc., clean with

isopropyl alcohol. Install the windshield molding before

the adhesive sets. After the windshield is installed, wait

until the adhesive sets.

10. Adhere the windshield to the body, and install the roof

drip molding (Refer to GROUP 51.) promptly before the

adhesive sets.

11. After adhering the windshield to the body, wait 30 minutes

or more, and then test for water leakage.
Caution

(1) Move the vehicle carefully.

(2) When testing for water leakage, do not pinch the

end of the hose to spray the water.

10 mm

15 mm

BODY -

Window Glass

42-16

REAR WINDOW GLASS

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations
D

Rear Pillar Trim Removal and Installation

(Refer to GROUP 52A.)

D

Headlining Removal and Installation

D

Rear Shelf Trim Removal and Installation

(Refer to GROUP 52A.)

D

High Mount Stop Lamp Assembly Removal and

Installation (Refer to GROUP 54A)

Section A-A

1

1

9

8

10

7

7

3

Apply the primer and

adhesive along the fictitious

lines (seal line) between

each of the marks.

Mark

Seal line center

Primer

B

B

6

2

3

2

4

2

A

Section B-B

4

2

Sealant: 3M ATD Part No. 8609 Super Fast Urethane Auto Glass Sealant or equivalent

4

5

A

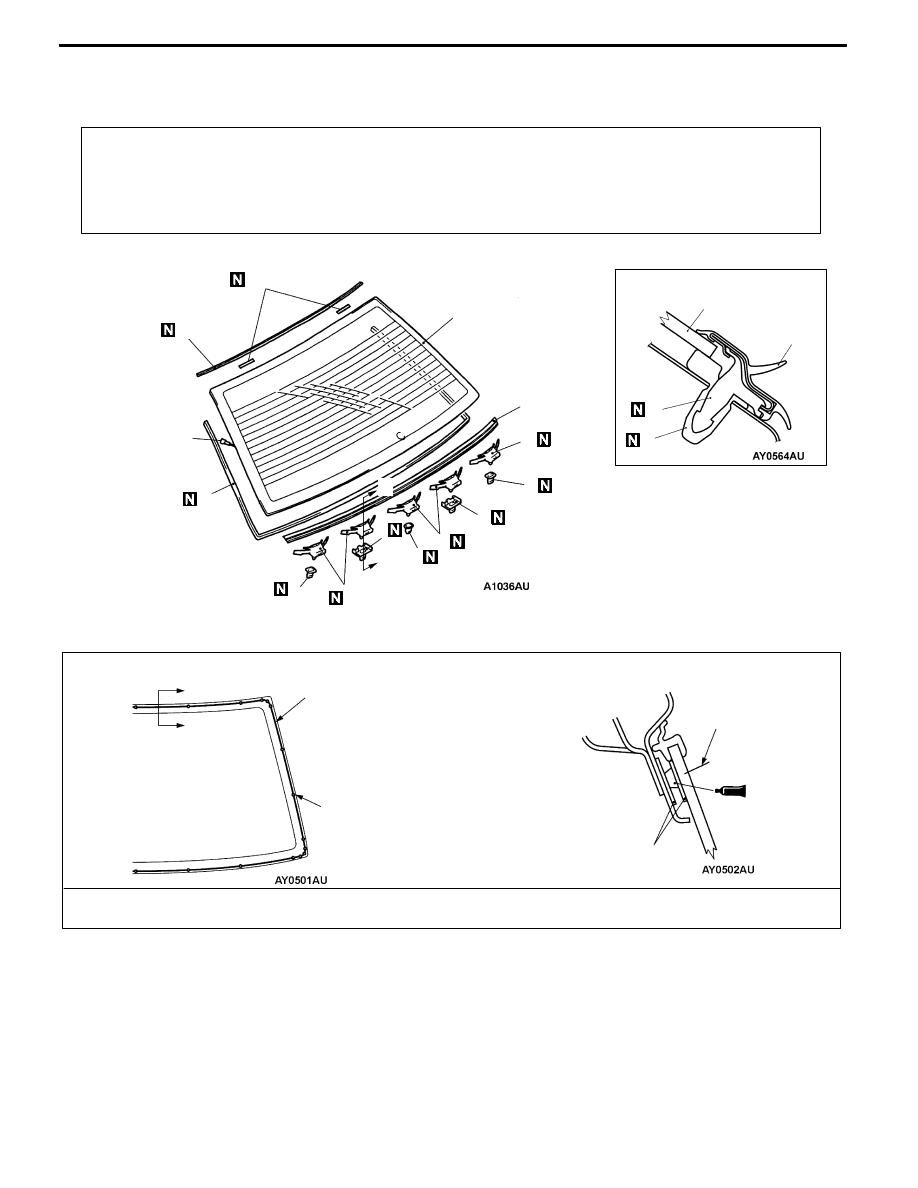

Removal steps

D

Roof drip molding

(Refer to GROUP 51.)

A

A" "BA 1. Rear window lower molding

2. Clip

3. Grommet A

4. Grommet B

5. Grommet C

6. Connecting the harness connector

A

B" "AA 7. Rear window glass

"

AA 8. Rear window upper molding

"

AA 9. Window dam

"

AA 10. Glass stopper
