BODY -

Fender

42-5

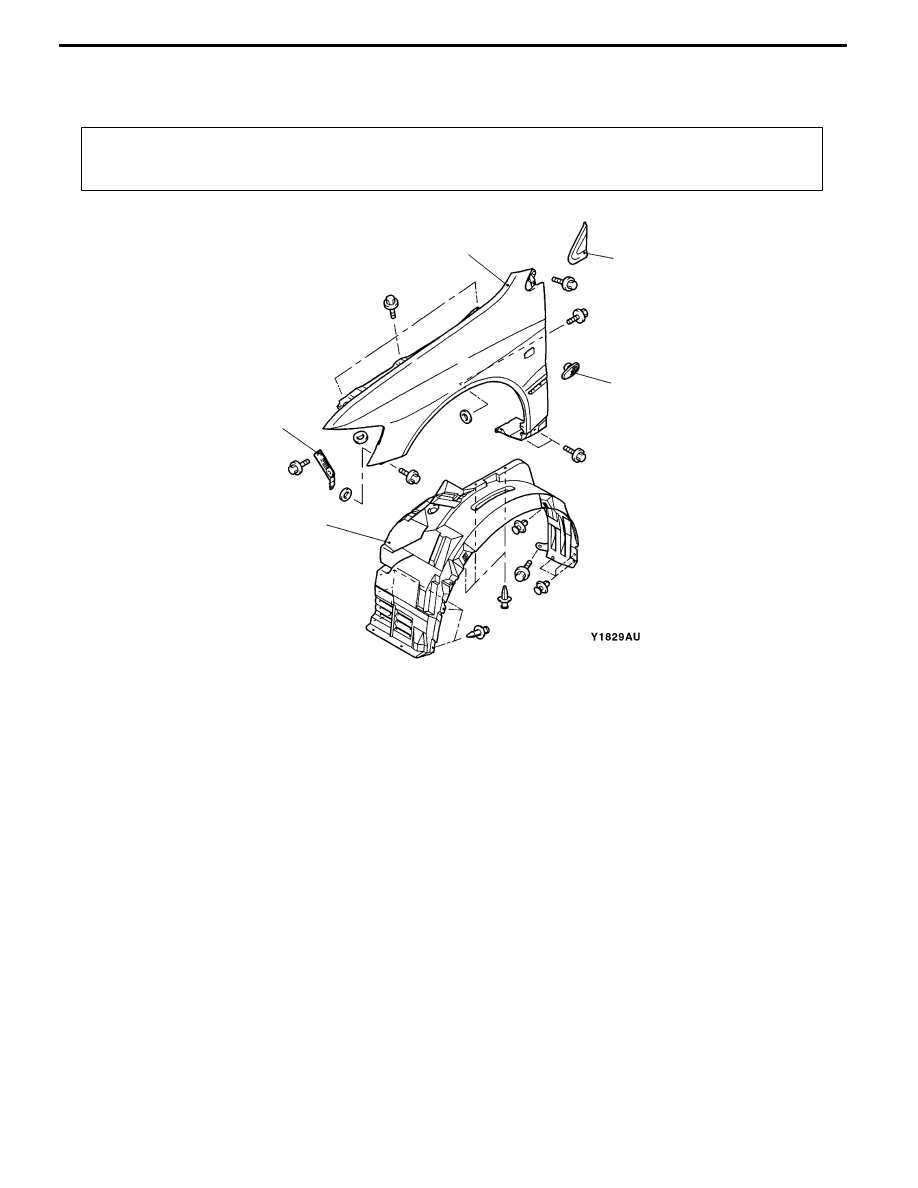

FENDER

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations

D

Front Bumper Removal and Installation (Refer to

GROUP 51.)

D

Front Deck Garnish Removal and Installation (Refer

to GROUP 51.)

1

3

2

4

5

Removal steps

D

Side air dam (Refer to GROUP

51.)

1. Splash shield

A

A" "BA 2. Side turn signal lamp (Refer to

GROUP 54A.)

3. Deck garnish (Refer to GROUP

51-Windshield Wiper and Washer)

"

AA 4. Fender

5. Front fender bracket

BODY -

Fender

42-6

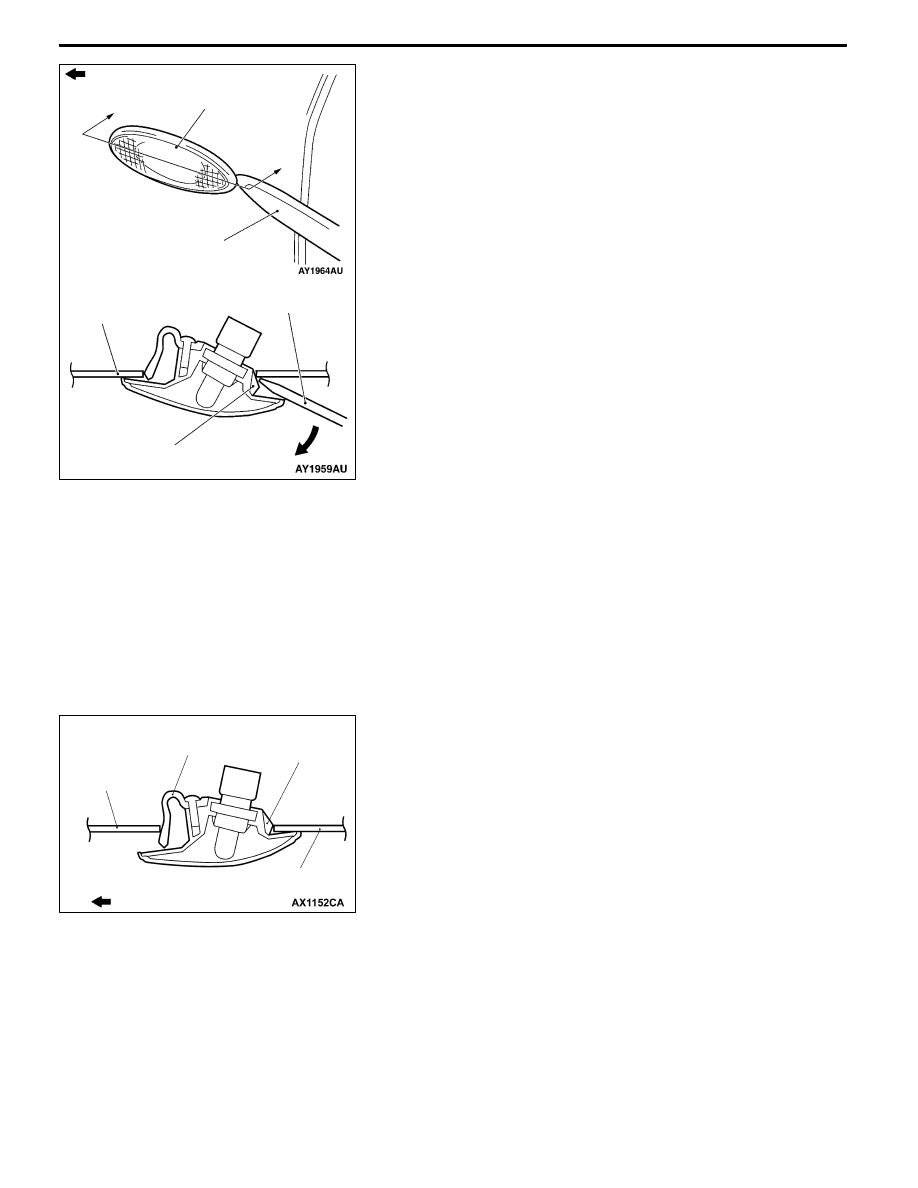

REMOVAL SERVICE POINTS

A

A" SIDE TURN SIGNAL LAMP REMOVAL

Use the special tool to release the claw part of the fender

panel and remove the side turn signal lamp.

INSTALLATION SERVICE POINT

"

AA FENDER INSTALLATION

Caution

Use the special parts as the aluminum fender uses special

coatings on the fender mounting bolt and the washer.

"

BA SIDE TURN SIGNAL LAMP INSTALLATION

Engage the hook into the fender panel, and then install the

side turn signal lamp.

Claw part

A

Section A-A

A

Front of vehicle

Side turn signal lamp

Fender panel

MB990784

MB990784

Claw

Hook

Fender

panel

Fender

panel

Front of vehicle

BODY -

Fuel Filler Door

42-7

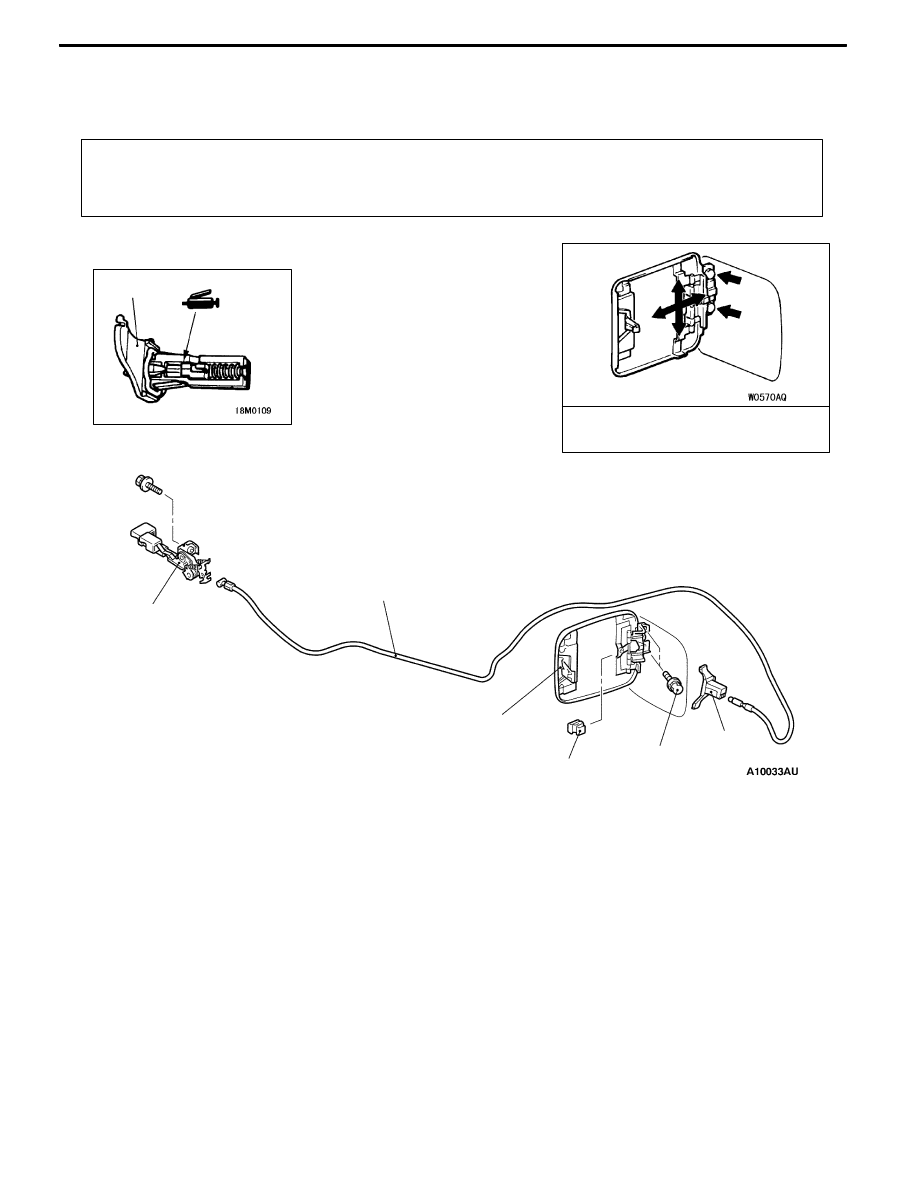

FUEL FILLER DOOR

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations
D

Rear Seat Removal and Installation. (Refer to GROUP

52A.)

D

Front Scuff Plate (Driver’s Side), Rear Scuff Plate

(Driver’s Side), Center Pillar Lower Trim (Driver’s

Side), Quarter Trim (Driver’s Side) Removal and

Installation (Refer to GROUP 52A – Trim.)

5

1

3

4

3

2

5.0 ± 1.0 N·m

Adjustment of clearance around

fuel filler door

Removal steps

1. Fuel filler door panel assembly

2. Clip

3. Fuel filler door hook assembly

4. Fuel filler door lock release cable

5. Fuel filler door lock release handle

BODY -

Strut Tower Bar and Rear End Cross Bar

42-8

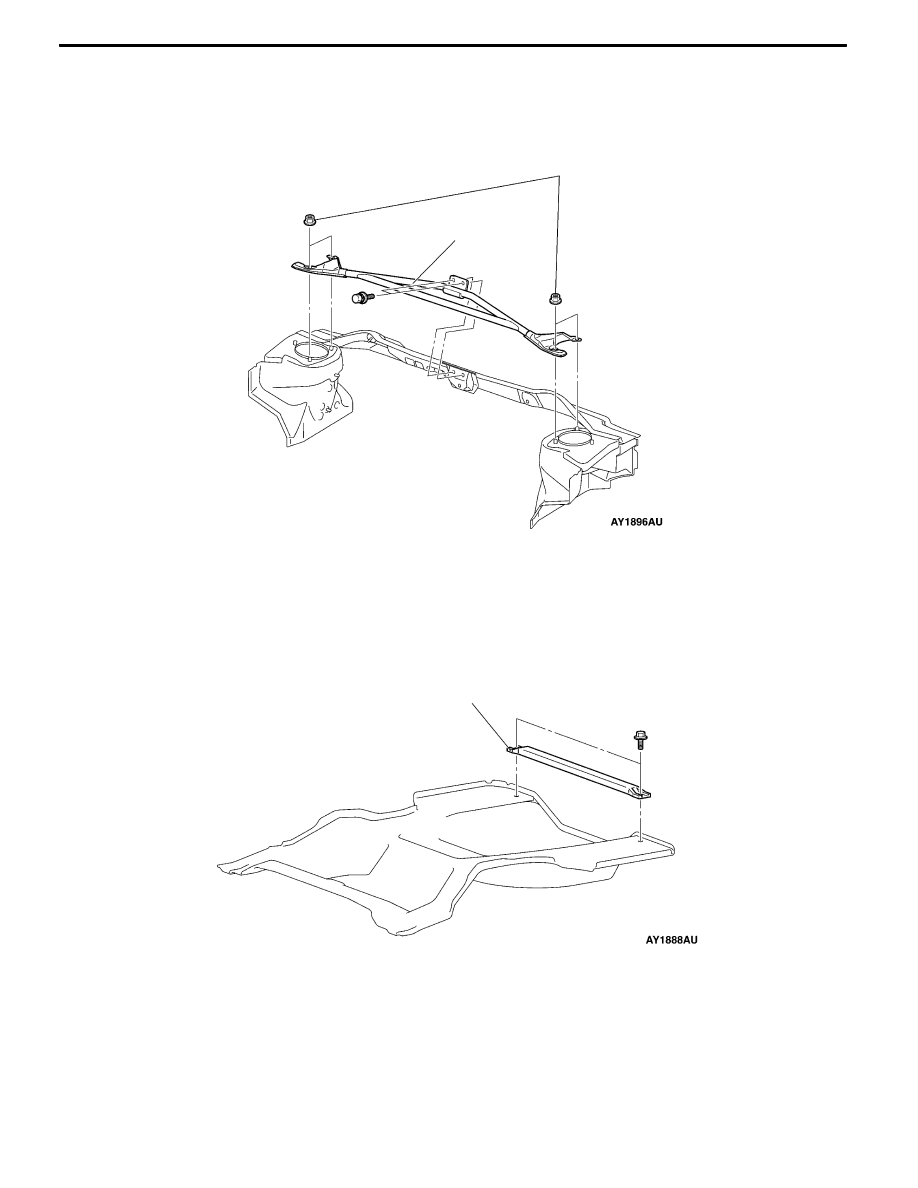

STRUT TOWER BAR AND REAR END CROSS BAR

REMOVAL AND INSTALLATION

44 ± 5 N·m

Strut tower bar

Rear end cross bar
