BODY -

Hood

42-2

HOOD

ON-VEHICLE SERVICE

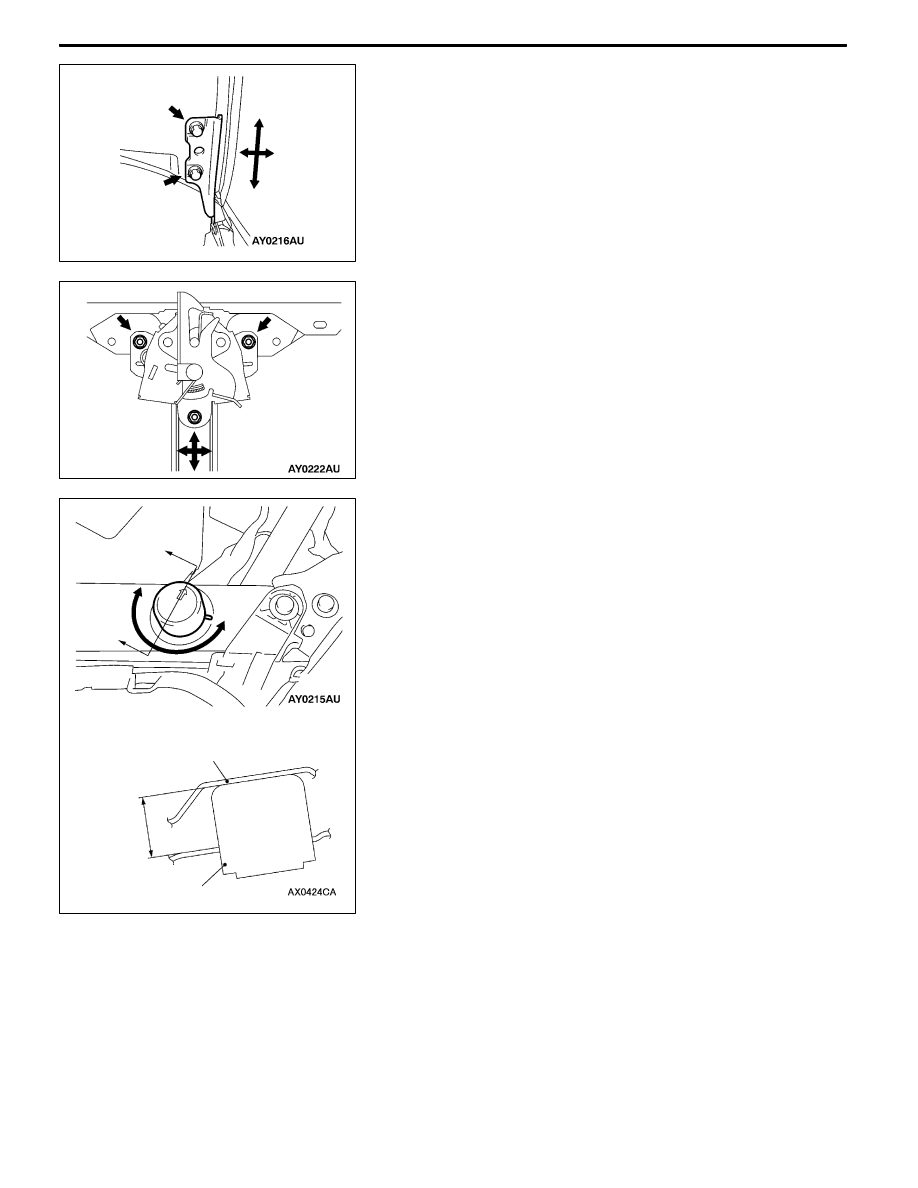

ADJUSTMENT OF CLEARANCE AROUND

HOOD

ADJUSTMENT OF ALIGNMENT OF HOOD

STEPPED PORTION AND HOOD STRIKER

ADJUSTMENT OF HOOD HEIGHT

With the marker as guide, turn the hood bumper to adjust

the hood height. The hood bumper height changes approx.

3mm (new hood bumper with one complete turn).

A

A

Section A-A

16.3 mm

Hood

Hood bumper

BODY -

Hood

42-3

HOOD

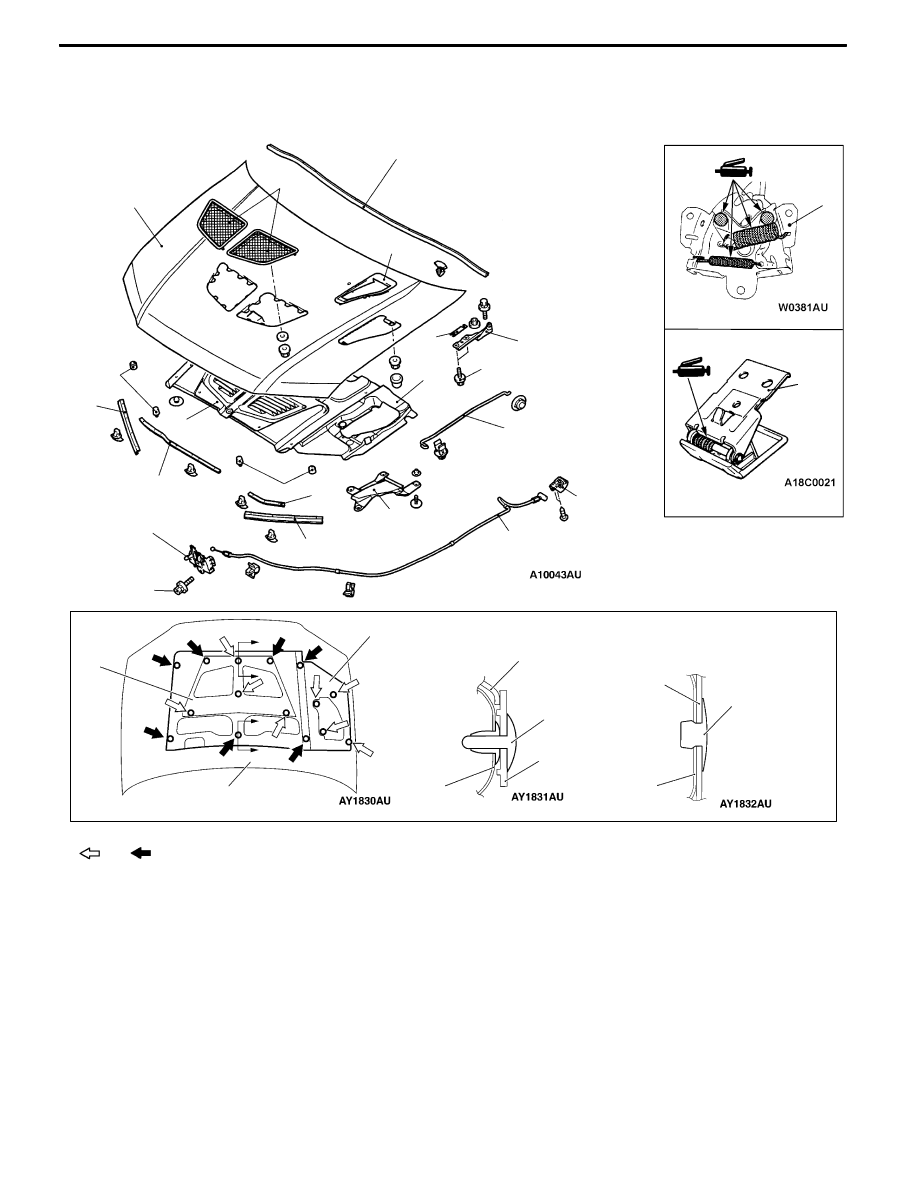

REMOVAL AND INSTALLATION

1

3

2

3

4

5

9

7

1

8

6

2

9.0 ± 2.0 N·m

10

12

13

15

16

17

7

A

A

Section A-A

Section B-B

B

B

11

11

10

15

Remarks

and

indicate the clip position.

Clip

11

15

10

10

15

18

14

Clip

1. Hood bumper

Hood lock release cable removal

steps

D

Front bumber

assembly

(Refer to GROUP 51.)

D

Splash shield (Refer to P.42-5.)

2. Hood latch

3. Hood lock release handle

4. Hood lock release cable

Hood removal steps

5. Hood weather strip <Right side>

6. Hood weather strip <Left side>

7. Head lamp weather strip

8. Hood support rod

9. Hood inlet garnish lower

10. Heat protector panel

11. Hood insulator

D

Washer hose and nozzle connection

(Refer to GROUP51.)

12. Hood inlet garnish upper

13. Hood outlet garnish

"

AA

14. Hood hinge bolt (hood side)

15. Hood

16. Hood hinge

17. Shim

18. Hood weather strip

BODY -

Hood/Fender

42-4

REMOVAL SERVICE POINTS

"

AA HOOD HINGE BOLT INSTALLATION

Caution

Use the special parts as the aluminum hood uses special

coatings on the <hood side> of the hood hinge bolt.

FENDER

SPECIAL TOOLS

Tool

Number

Name

Use

MB990784

Ornament remover

Side turn signal lamp removal
