BODY -

Window Glass

42-9

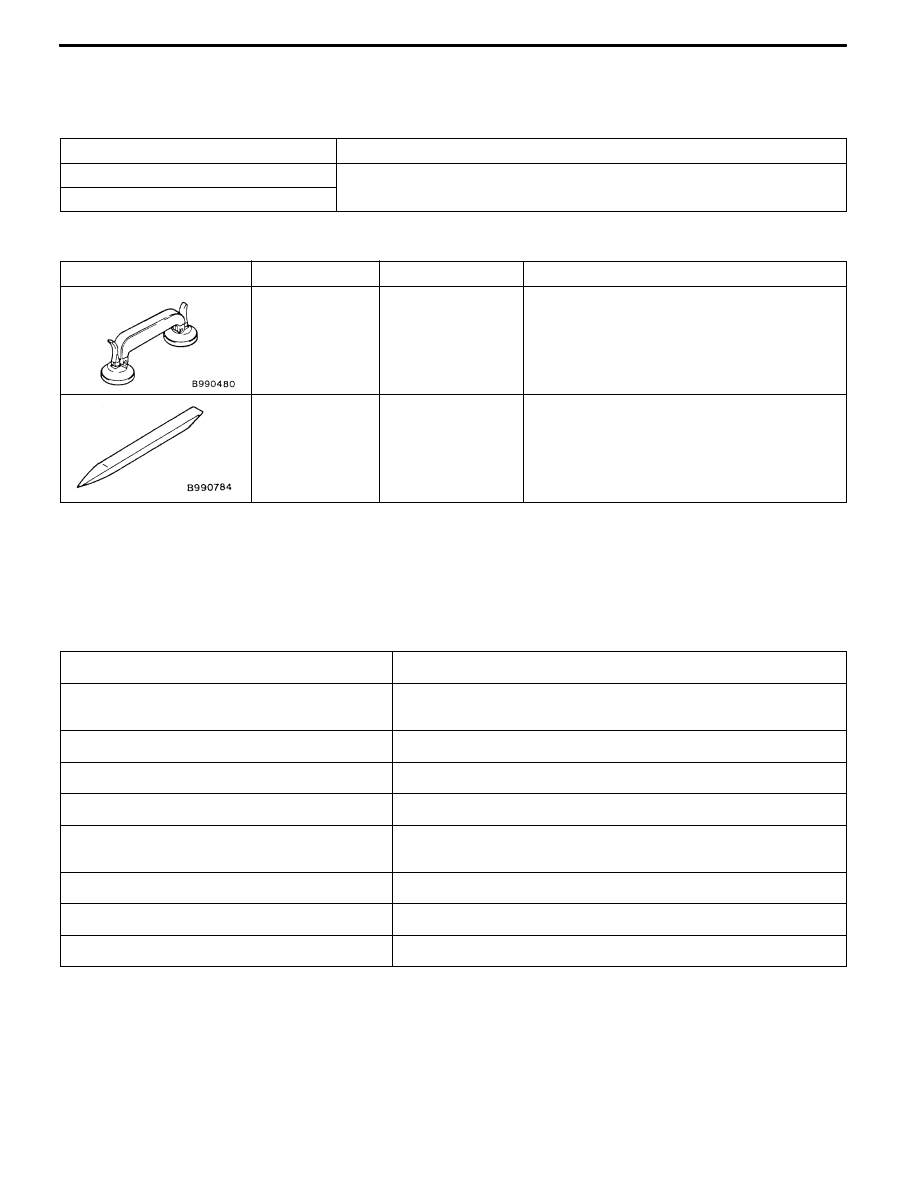

WINDOW GLASS

ADHESIVE

Items

Specified adhesive

Windshield

3M ATD Part No. 8609 Super Fast Urethane Auto Glass Sealant or

i l t

Rear window glass

p

equivalent

SPECIAL TOOLS

Tool

Number

Name

Use

MB990480

Window glass

holder

Removal and Installation of Window Glass

MB990784

Ornament remover

Rear Window Lower Molding Removal

WINDOW REPAIR

The following glass parts are installed with a liquid urethane

adhesive method:
D

Windshield

D

Rear window glass

ITEMS NEEDED

Name

Remarks

Adhesive

3M ATD Part No. 8609 Super Fast Urethane Auto Glass Sealant or

equivalent

Primer

3M ATD Part No. 8608 Super Fast Urethane Primer or equivalent

Spacers

Available as service part

Dam

Available as service part

Anti-rust solvent (or Tectyl 506T...Valvoline Oil

Company)

For rust prevention

Isopropyl alcohol

For grease removal from bonded surface

Steel piano wire

Dia. y length...0.6mm 1m For cutting adhesive

Adhesive gun

For pressing-out adhesive

BODY -

Window Glass

42-10

HANDLING OF AUTO WINDOW SEALER
Keep the sealant in a cool place, not exposed to the direct

rays of the sun. Do not place any heavy article on the sealant

nor press it, otherwise it will become deformed. Avoid storing

the sealant for more than 6 months, because it will lose its

sealing effect.

BODY PINCH-WELD FLANGE SERVICING
Before servicing the body pinch-weld flange, remove old

adhesive completely. If the flange requires painting, bake

it after painting is completed.

WORKING PROCESS

Window glass installation procedure

Body side

Cleaning of adhesion surface

Cut off the residual adhesive until the

thickness is less than 2 mm. Clean

the adhesion surface with isopropyl al-

cohol, and let dry for 3 minutes or more.

Attaching of clip, spacer and dual

lock fastener

Attach the clip, spacer and dual lock

fastener to set the positions for theglass

to be installed.

Application of primer

Apply to the adhesion surface of the

body and let dry for 3 minutes or more.

Window glass side

Reusing the glass

Replacing the glass

Cleaning of adhesion surface

Completely cut off all of the residual

adhesive. Clean the adhesion

surface with isopropyl alcohol, and

let dry for 3 minutes or more.

Cleaning of adhesion surface

Clean off any dirt adhering to the adhe-

sion surface with isopropyl alcohol, and

let dry for 3 minutes or more.

Gluing of window spacer, glass stoppers and dual lock fastener

Glue the window spacer, glass stoppers and dual lock fastener along the standard position

on the glass outer circumference.

Application of primer

Apply sufficient primer evenly to the adhesion surface so that there is no patchiness. After

application, let dry for 3 to 30 minutes.

Application of adhesive

Within 30 minutes after applying the primer, apply the adhesive evenly all the way around

the inside edge of the glass.

Installing the glass

After applying the adhesive, lightly press the glass evenly so that it adheres

completely.

Cleaning

After removing any adhesive that is sticking out or adhering to the body or

glass with a spatula, etc., clean off with isopropyl alcohol.

Checking for water leaks

Carry out a shower test to check that no water will leak through.

BODY -

Window Glass

42-11

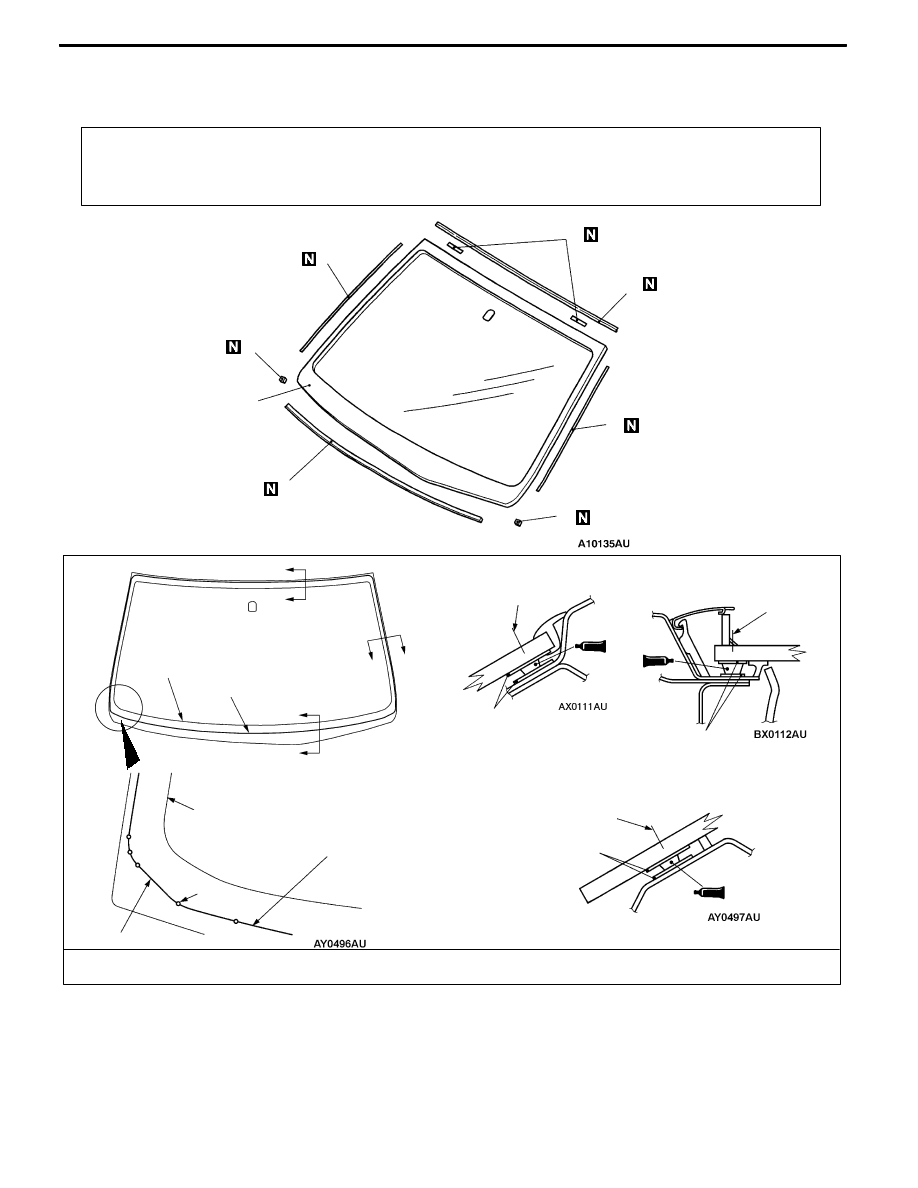

WINDSHIELD

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operations
D

Deck Garnish Removal and Installation

(Refer to GROUP 51-Windshield Wiper and Washer.)

D

Front Pillar Trim Removal and Installation

(Refer to GROUP 52A.)

D

Headlining Removal and Installation

Section A-A

Section B-B

Section C-C

Sealant: 3M ATD Part No. 8609 Super Fast Urethane Auto Glass Sealant or equivalent

1

B

B

A

A

C

C

Primer

Primer

Primer

5

4

2

3

3

Ceramic line

Seal line

AW0811AU

Apply the

primer and

adhesive along

the fictitious

lines (seal line)

between each

of the marks.

Ceramic line

Seal line

Seal line center

Seal line center

Seal line center

Mark

5

6

Removal steps

D

Roof drip molding (Refer to

GROUP 51.)

A

A" "AA 1. Windshield

A

A"

2. Windshield molding

"

AA 3. Window dam

"

AA 4. Glass stopper

"

AA 5. Spacer

"

AA 6. Windshield spacer

BODY -

Window Glass

42-12

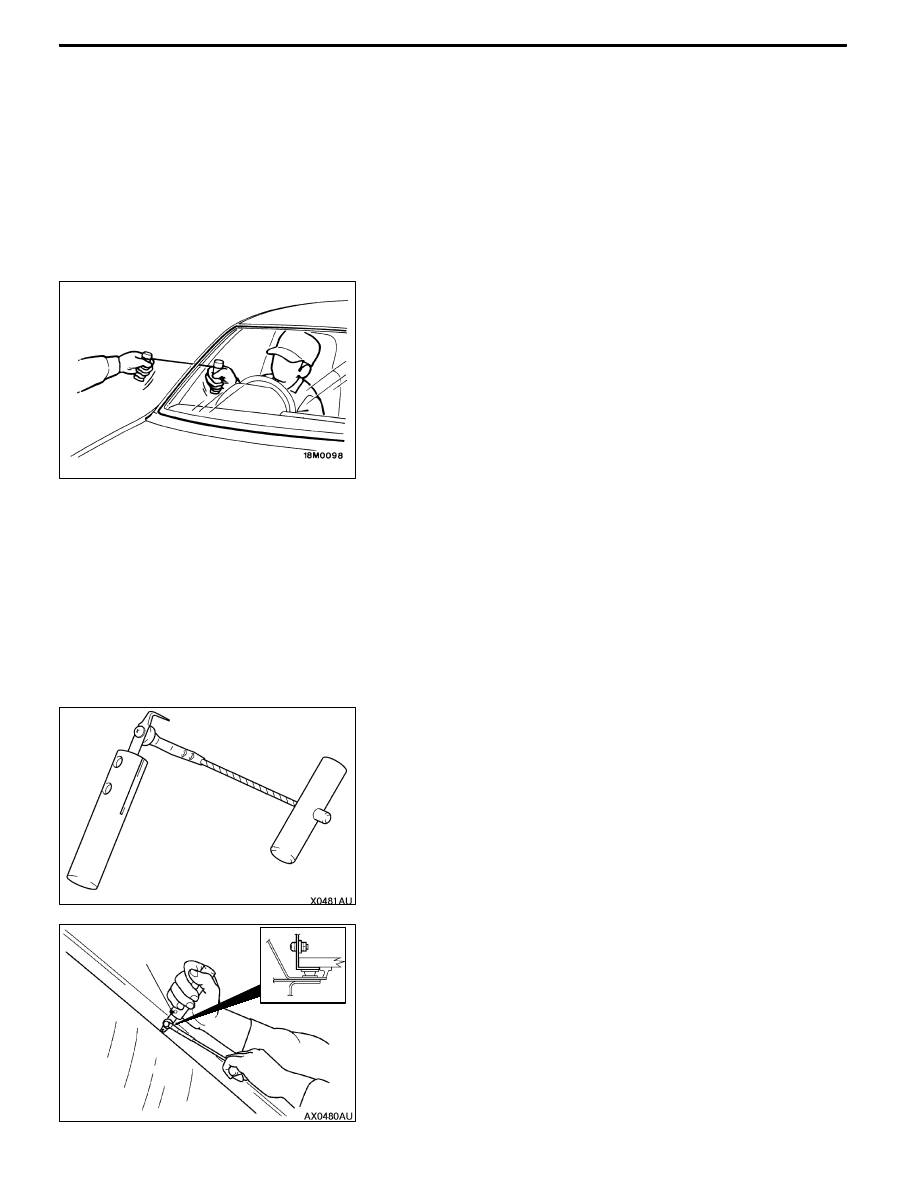

REMOVAL SERVICE POINTS

A

A" WINDSHIELD AND WINDSHEILD MOLDING

REMOVAL

1. In order to protect the body (paint surface), apply cloth

tape to all body areas around the installed windshield.

2. Use any of the following methods to cut off adhesive.

<Using the piano wire>

(1) Using a sharp-point drill, make hole in the windshield

adhesive.

(2) Pass the piano wire from the inside of the vehicle

through the hole.

(3) Pull the piano wire alternately from the inside and

outside along the windshield to cut the adhesive.
Caution

Do not let the piano wire touch the edge of the

windshield.

<Using the windshield knife>

(1) Prepare a windshield knife.

(2) Align the windshield knife blade with the windshield

surface and the windshield edge while maintaining
an angle of 90 degrees between the windshield knife
blade and the windshield edge, and then cut off
adhesive by knifing parallel with the windshield edge.
Caution

Prying with a windshield knife could damage the

windshield.

Windshield knife
