Doors

42-21

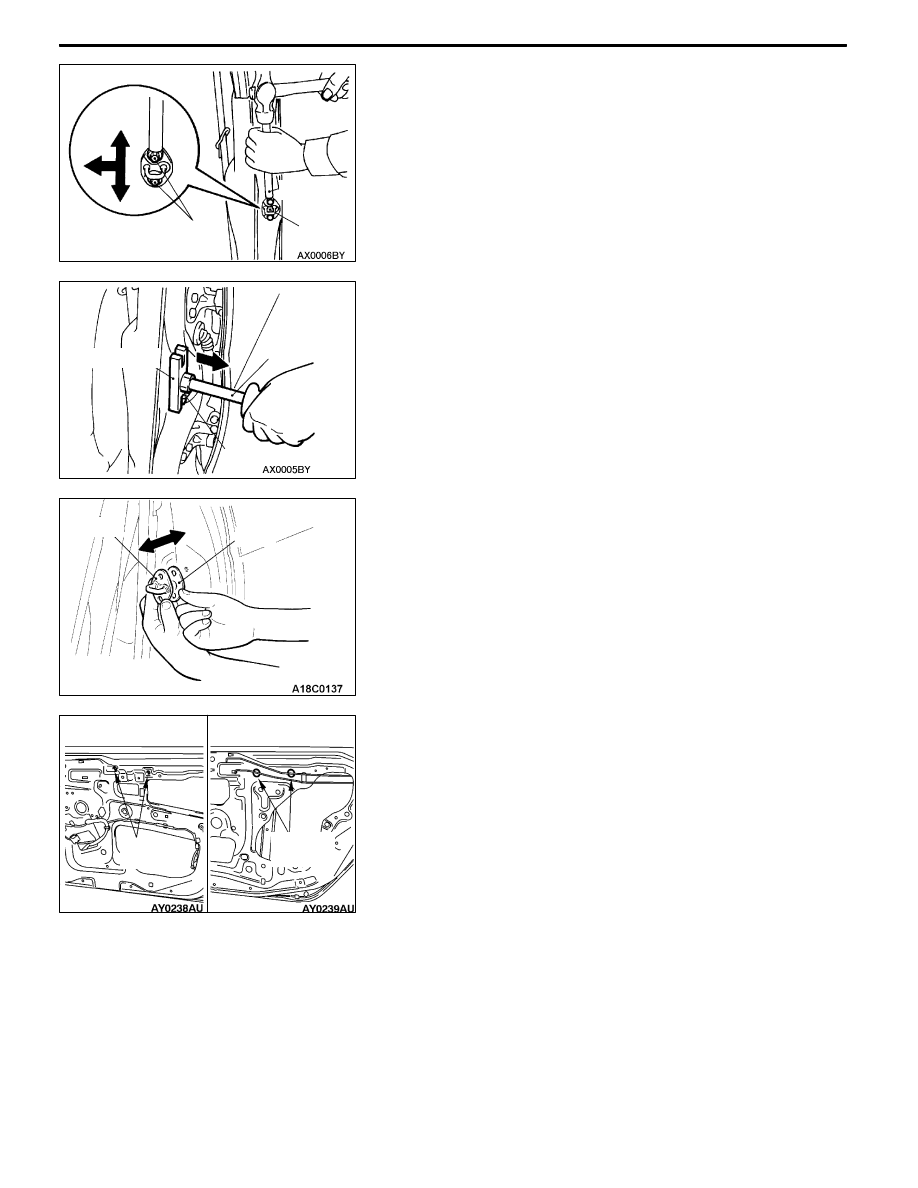

3. If the door does not open and close smoothly

(1) Adjustment with the striker (inside the vehicle and

up and down directions)

Change the striker fixing bolt to a temporary bolt,

and using the special tool (MB990939) and hammer,

gently hit the top of the temporary bolt in the direction

to be adjusted.

(2) Adjustment with the striker (outside the vehicle)

Using the special tool (MB990211, MB990243), pull

the striker towards the outside of the vehicle and

adjust.

(3) Adjustment with the shim (to and fro direction)

Adjust the alignment of the door striker and door

latch using the shim of the striker attached portion.

DOOR WINDOW GLASS ADJUSTMENT

Check that the door glass operates smoothly and moves

along the door glass runchannel when the door window glass

is fully raised and fully lowered. If there is a problem, adjust

by the following procedure.

1. Remove the door trim, and waterproof film. (P.42-27)

2. With the door window glass fully closed, loosen the screw

fixing the door glass from the adjustment hole, and lower

the door window glass slightly.

3. Fully close the door window glass again, and tighten

the screw fixing the door glass from the adjustment hole.

MB990939

Striker

Bolt

MB990211

MB990243

Striker

Striker

Shim

Front

Rear

Adjusting

hole

Adjusting

hole

BODY -

Doors

42-22

ADJUSTMENTS AND REPLACEMENT DURING

POWER WINDOW MALFUNCTION

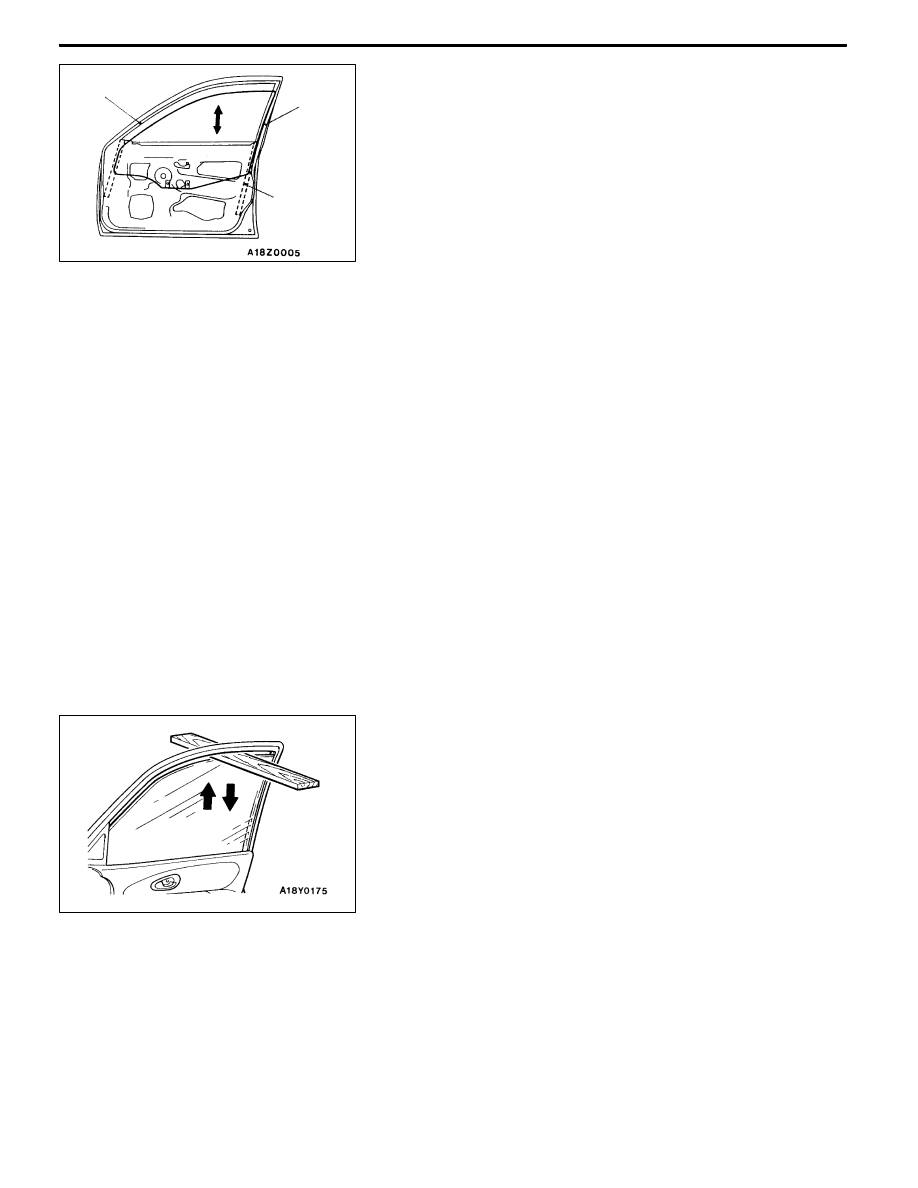

If the window glass does not rise but automatically descends,

adjust and replace the window glass as follows:

1. Remove the door trim and waterproof film. (P.42-27)

2. Remove the window regulator assembly from the door

window glass, and raise and lower the window glass with

your hand and check the operating force.
Remarks Insert a cushion, etc. to prevent damage of

the glass if it accidentally drops.

3. If the door window glass does not rise and descend

smoothly, perform the following check and repair.
D

Check the installation condition of the runchannel.

D

Straighten twist in the door sash.

D

Check the installation condition of the lower sash

or the center sash.

NOTE

The lower sash cannot normally be adjusted, but it may

be possible to adjust the sash span slightly within the

range allowed by manufacturing tolerances by pushing

the lower sash outwards while re-installing it.

4. If repair or adjustment is not possible, replace the door

assembly.

POWER WINDOW SAFETY MECHANISM

CHECK

1. Set a wood piece of about 10 mm thick as shown in

the figure, and raise the window glass.

2. Check that the window glass descends by about 150

mm when it catches the wood piece. If it does not, perform

troubleshooting. (Refer to GROUP 54B.)

POWER WINDOW TIMER FUNCTION CHECK

9Close the door and turn the ignition switch in the OFF position,

and then check the power window operates for 30 seconds.

If it does not, perform troubleshooting.(Refer to GROUP 54B.)

Runchannel

Door

sash

Lower sash

BODY -

Doors

42-23

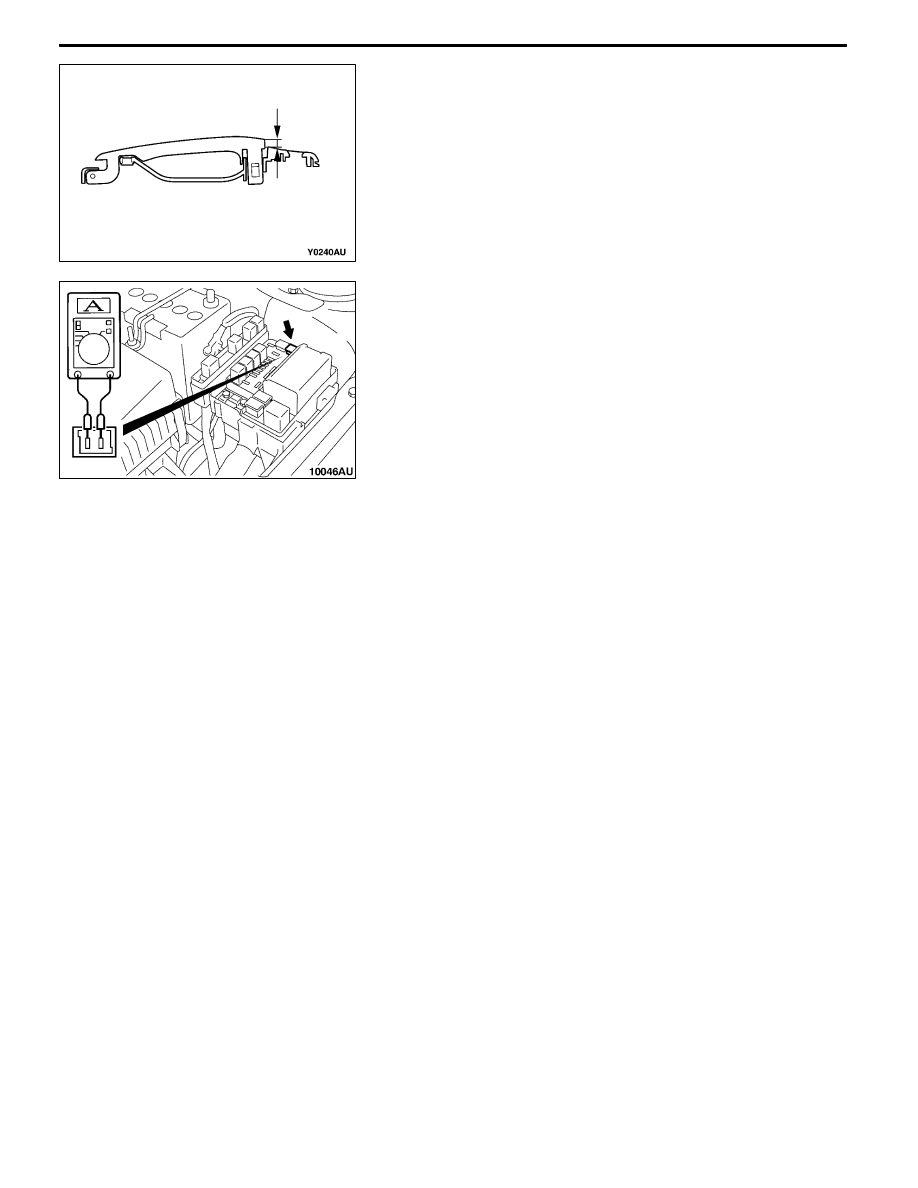

DOOR OUTSIDE HANDLE LOOSENESS

CHECK

1. Check that the looseness of the door outside handle

satisfies the standard value.
Standard value (A):

Front 2.3 ± 2.1 mm

Rear 1.3 ± 1.7 mm

2. Check the door outside handle and door latch assembly.

If faulty, replace.

POWER WINDOW OPERATING CURRENT

CHECK

1. Remove the power window fuse, and connect the circuit

tester as shown in the figure.

2. When the power window switch is set to the UP side,

a large amount of operating current flows when the window

is operated or closed. Therefore measure somewhere

in between excluding these positions.
Standard value: 5 ± 1A (Power supply voltage

14.5 ± 0.5 V, 25_C)

3. If outside the standard value, perform troubleshooting.

(Refer to GROUP 54B.)

CIRCUIT BREAKER CHECK (Incorporated in

the power window motor)

1. Set the power window switch to the UP side until the

window glass closes completely, and continue operating

the switch for more than 10 seconds.

2. Release the power window switch at the UP side, and

at the same time, press the DOWN side. Under this

condition if the window glass starts to lower within 60

seconds, the circuit breaker can be determined as good.

POWER WINDOW CHECK

Check that the power window operates. If it does not, perform

troubleshooting. (Refer to GROUP 54B.)

A

BODY -

Doors

42-24

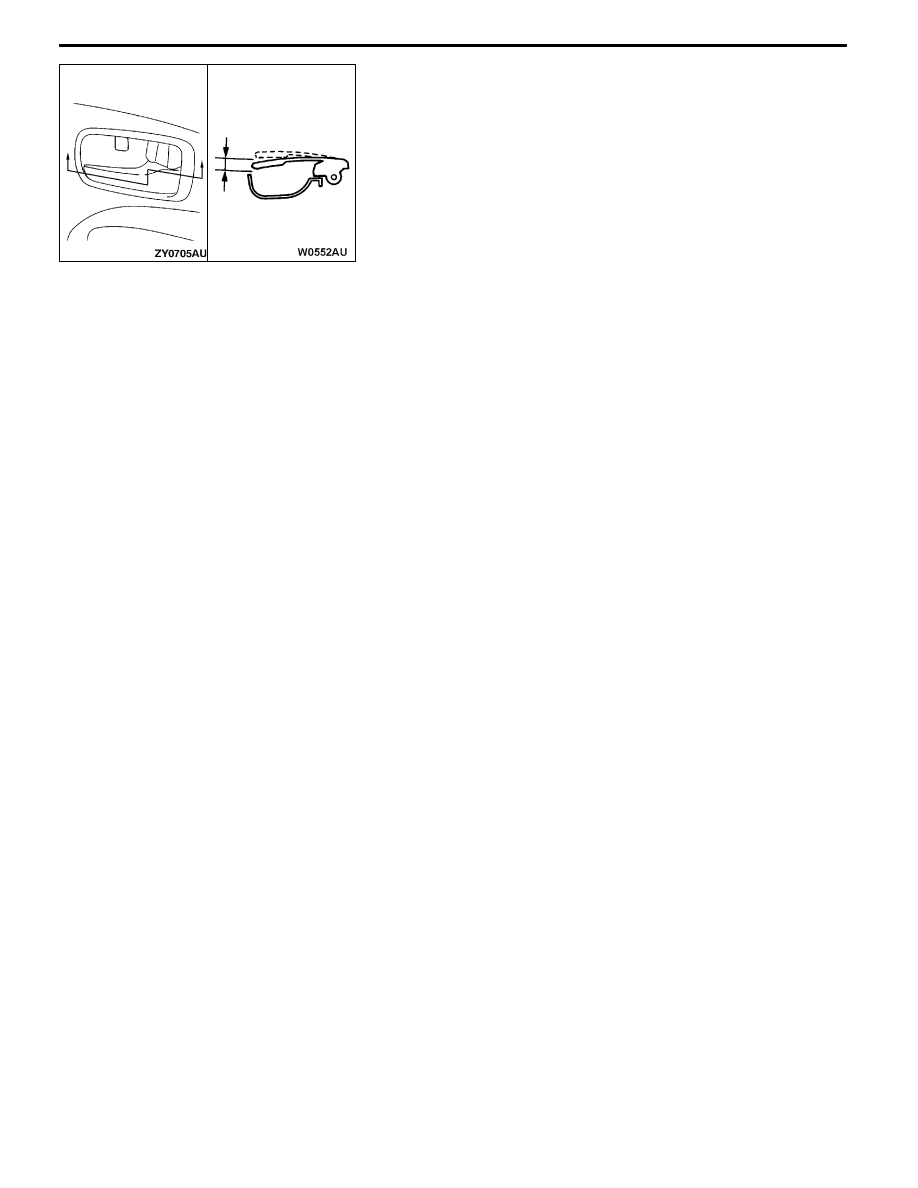

DOOR INSIDE HANDLE LOOSENESS CHECK

AND ADJUSTMENT

1. Check that the door inside handle looseness satisfies

the standard value.
Standard value (A):

Front 9.6 ± 9.2 mm

Rear 9.0 ± 9.2 mm

2. If outside the standard value, remove the door trim.(Refer

to P.42-27.)

3. Adjust the looseness of the inside handle using the clip

joining the inside handle and rod.

A

Section B-B

B

B
